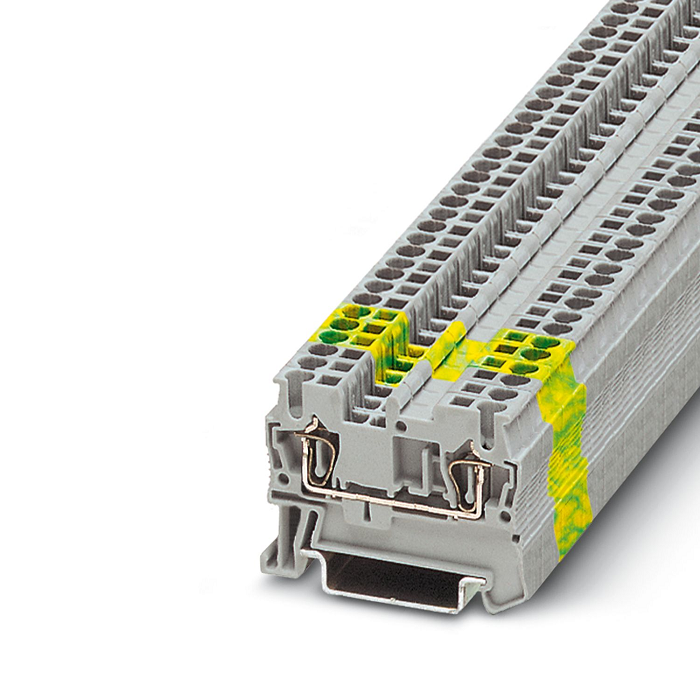

Phoenix Contact ST 2,5 Feed-through Terminal Block 3031212

Introduzzjoni

Phoenix Contact ST 2.5 Feed-through Terminal Block, b'żewġ konnessjonijiet, vultaġġ nominali ta '8 0 0 V, kurrent nozzjonali ta' 24 A, u mekkaniżmu ta 'konnessjoni tar-rebbiegħa ta' konnessjoni tar-rebbiegħa sezzjoni trasversali: 0.08 mm²sa 4 mm², Tip ta 'Immuntar: NS 35 / 7,5, NS 35/15, Kulur: Griż, Sezzjoni trasversali Rated: 2.5 mm².

Karatteristiċi tal-prodott

• Il-konnessjoni ta 'quddiem u d-disinn kompatt jippermettu wajers faċli fi spazju limitat, u l-ispazju tal-wajers kbir jippermetti l-użu ta' kondutturi bil-ferrules u għenuq tal-plastik fis-sezzjoni trasversali nominali.

• Ix-xaft konsistenti tal-funzjoni doppja joffri potenzjal sinifikanti li jiffranka l-ħin għad-distribuzzjoni u l-akkomodazzjoni ta 'aċċessorji tat-test.

Dejta teknika

Propjetajiet tal-prodott

Tip ta 'prodott	Blokk tat-terminal tal-feed-through
Familja tal-Prodott	St
Żona ta 'applikazzjoni	Industrija tal-Ferroviji
	Bini tal-magni
	Inġinerija tal-Pjanti
	Industrija tal-Proċess
Numru ta 'konnessjonijiet	2
Numru ta 'ringieli	1
Potenzjali	1

Karatteristiċi ta 'insulazzjoni

Kategorija ta 'vultaġġ żejjed	Iii
Grad ta 'tniġġis	3

Propjetajiet elettriċi

Vultaġġ ta 'żieda fil-klassifika	8 kV
Dissipazzjoni massima tal-qawwa għal kundizzjoni nominali	0.77 W

Dejta tal-konnessjoni

Numru ta 'konnessjonijiet għal kull livell	2
Sezzjoni trasversali nominali	2.5 mm²
It-tul tat-tqaxxir	8 mm ... 10 mm
Gage ċilindriku intern	A3
Konnessjoni f'Acc. bl-istandard	IEC 60947-7-1
Konduttur sezzjoni trasversali riġida	0. 08 mm² ... 4 mm²
Sezzjoni trasversali AWG	28 ... 12 (acc konvertit għal IEC)
Konduttur sezzjoni trasversali flessibbli	0. 08 mm² 2.5 mm²
Sezzjoni trasversali tal-konduttur, flessibbli [AWG]	28 ... 14 (acc konvertit għal IEC)
Konduttur sezzjoni trasversali flessibbli (ferrule mingħajr kmiem tal-plastik)	0. 14 mm² 2.5 mm²
Sezzjoni trasversali tal-konduttur flessibbli (ferrule bil-kmiem tal-plastik)	0. 14 mm² 2.5 mm²
2 Kondutturi bl-istess sezzjoni trasversali, flessibbli, bi ferrule twin bil-kmiem tal-plastik	0. 5 mm²
Kurrent nominali	24 a (fi 2.5 mm²)
Kurrent massimu tat-tagħbija	31 A (b'sezzjoni trasversali ta '4 mm²)
Vultaġġ nominali	800 V
Sezzjoni trasversali nominali	2.5 mm²

Data ex

Dejta nominali (ATEX / IECEX)

Identifikazzjoni	Ii 2 gd ex eb iic gb
Firxa tat-temperatura operattiva	-60 grad ... 110 grad

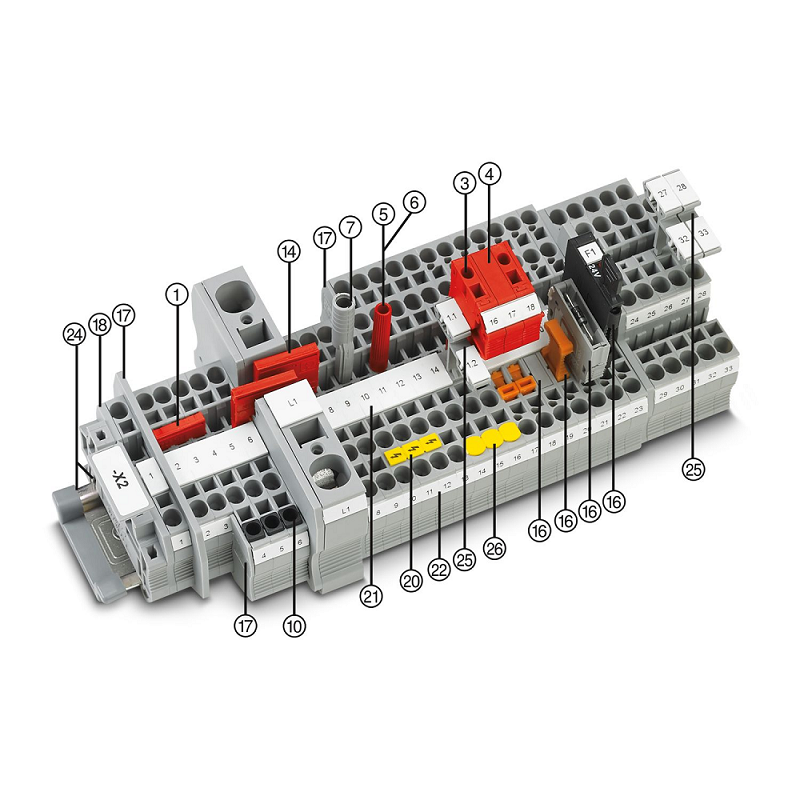

Aċċessorji ex-ċertifikati	3030417 D-ST 2,5
	3030721 ATP-ST 4
	1204517 SZF 1-0, 6x3,5
	3022276 CLIPFIX 35-5
	3022218 CLIPFIX 35
Lista tal-pontijiet	Plug-in bridge / fbs 2-5 / 3030161
	Plug-in pont / fbs 3-5 / 3030174
	Plug-in pont / fbs 4-5 / 3030187
	Plug-in pont / fbs 5-5 / 3030190
	Plug-in pont / fbs 10-5 / 3030213
	Plug-in bridge / fbs 20-5 / 3030226
Dejta tal-pont	23 A / 2.5 mm²
Żieda fit-temperatura ex	40 K (22.8 A / 2.5 mm²)
għall-pontijiet bil-pont	550 V
- Fil-pontijiet bejn blokki terminali li ma jmissux	352 V
- Fil-pontijiet bejn blokki terminali li ma jmissux	352 V
- Fil-bridging cut-to-tul bil-qoxra	220 V
- Fil-pontijiet maqtugħin għal tul bi pjanċa tal-qasma	275 V
Vultaġġ ta 'insulazzjoni nominali	500 V
Output	(Permanenti)

Livell Ġenerali ex

Kurrent klassifikat	20.5 A
Kurrent massimu tat-tagħbija	26.5 A
Reżistenza għall-kuntatt	1.04 mΩ

Dejta Ġenerali tal-Konnessjoni EX

Sezzjoni trasversali nominali	2.5 mm²
Sezzjoni trasversali nominali AWG	14
Kapaċità ta 'konnessjoni riġida	0. 08 mm² ... 4 mm²
Kapaċità ta 'konnessjoni AWG	28 ... 12
Kapaċità ta 'konnessjoni flessibbli	0. 08 mm² 2.5 mm²
Kapaċità ta 'konnessjoni AWG	28 ... 14

Dimensjonijiet

Wisa '	5.2 mm
Wisa 'tal-kopertura tat-tarf	2.2 mm
Għoli	48.5 mm
Fond fuq ns 35 / 7,5	36.5 mm
Fond fuq ns 35/15	44 mm

Speċifikazzjonijiet materjali

Kulur	griż
Klassifikazzjoni tal-fjammabbiltà skond UL 94	V0
Grupp ta 'materjal iżolanti	I
Materjal iżolanti	Pa
Applikazzjoni ta 'materjal iżolanti statiku fil-kesħa	-60 grad
Indiċi tat-temperatura ta 'materjal ta' insulazzjoni (din en 60216-1 (vde 0304-21))	125 grad
Indiċi tat-temperatura tal-Materjal tal-Insulazzjoni Relattiva (Elec., UL 746 B)	130 grad
Protezzjoni tan-nar għal vetturi tal-ferrovija (din en 45545-2) r22	Hl 1 - hl 3
Protezzjoni tan-nar għal vetturi tal-ferrovija (din en 45545-2) r23	Hl 1 - hl 3
Protezzjoni tan-nar għal vetturi tal-ferrovija (din en 45545-2) r24	Hl 1 - hl 3
Protezzjoni tan-nar għal vetturi tal-ferrovija (din en 45545-2) r26	Hl 1 - hl 3
Rilaxx Kalorimetriku tas-Sħana NFPA 130 (ASTM E 1354)	27,5 MJ / kg
Fjammabbiltà tal-wiċċ NFPA 130 (ASTM E 162)	mgħoddi
Densità ottika speċifika tad-duħħan NFPA 130 (ASTM E 662)	mgħoddi
Tossiċità tal-gass tad-duħħan NFPA 130 (SMP 800C)	mgħoddi

Testijiet elettriċi

Test tal-vultaġġ tal-mewġ

Test tal-vultaġġ tat-test	9.8 kV
Riżultat	Test mgħoddi

Test tar-rise tat-temperatura

Rekwiżit Test tar-Rise tat-Temperatura	Żieda fit-temperatura inqas minn jew daqs 45 k
Riżultat	Test mgħoddi
Żmien qasir jiflaħ il-kurrent 2.5 mm²	0. 3 Ka
Żmien qasir jiflaħ il-kurrent 4 mm²	0. 48 ka
Riżultat	Test mgħoddi

Frekwenza tal-enerġija li tiflaħ il-vultaġġ

Test tal-vultaġġ tat-test	2 kV
Riżultat	Test mgħoddi

Propjetajiet mekkaniċi

Dejta mekkanika

Pannell tal-ġenb miftuħ

IVA

Testijiet mekkaniċi

Qawwa mekkanika

Riżultat

Test mgħoddi

Sekwestru fuq it-trasportatur

DIN L-appoġġ tal-ferrovija / iffissar	NS 35
Setpoint tal-Forza tat-Test	1 N
Riżultat	Test mgħoddi
Veloċità tar-rotazzjoni	10 rpm
Rivoluzzjonijiet	135
Sezzjoni trasversali / piż tal-konduttur	{{{0}}. 08 mm² / 0.1 kg
	2.5 mm² / 0. 7 kg
	4 mm² / 0. 9 kg
Riżultat	Test mgħoddi

Kundizzjonijiet ambjentali u tal-ħajja reali

Tixjiħ

Ċikli tat-temperatura	192
Riżultat	Test mgħoddi

Test tal-fjamma tal-labra

Ħin ta 'espożizzjoni	30 s
Riżultat	Test mgħoddi

Oxxillazzjoni / ħoss tal-broadband

Speċifikazzjoni	Din en 50155 (vde 0115-200): 2008-03
Spettru	Kategorija tat-Test tal-Ħajja tas-Servizz 2, immuntat fuq il-bogie
Frekwenza	f₁= 5 hz to f₂= 250 Hz
Livell ta 'ASD	0. 964 (m / s²) ² / hz
Aċċellerazzjoni	4.25g
Tul tat-test għal kull assi	5 h
Direzzjonijiet tat-test	X-, y- u z-assi
Riżultat	Test mgħoddi

Xokkijiet

Speċifikazzjoni	Din en 50155 (vde 0115-200): 2008-03
Forma tal-polz	Nofs sine
Aċċellerazzjoni	30g
Tul ta 'xokk	18 ms
Numru ta 'xokkijiet għal kull direzzjoni	3
Direzzjonijiet tat-test	X-, y- u z-assi (pos. U neg.)
Riżultat	Test mgħoddi

Kundizzjonijiet ambjentali

Temperatura ambjentali (operazzjoni)	-60 grad ... 110 grad (firxa tat-temperatura operattiva inkl. Awto-tisħin; għal temperatura operattiva massima għal żmien qasir, ara RTI Elec.)
Temperatura ambjentali (ħażna / trasport)	-25 grad ... 60 grad (għal żmien qasir, mhux aktar minn 24 h, {-60 grad sa +70 grad)
Temperatura ambjentali (assemblaġġ)	-5 grad ... 70 grad
Temperatura ambjentali (attwazzjoni)	-5 grad ... 70 grad
Umdità permissibbli (operazzjoni)	20 % ... 90 %
Umdità permissibbli (ħażna / trasport)	30 % ... 70 %
Konnessjoni f'Acc. bl-istandard	IEC 60947-7-1

Immuntar

Tip ta 'mmuntar	NS 35 / 7,5
	NS 35/15
