Phoenix Contact Rel-Mr -24 DC / 21 Relay Uniku 2961105

Introduzzjoni

Phoenix Contact Rel-Mr -24 DC / 21 Plug-in Miniature Power Relay b'kuntatt ta 'bidla wieħed, kuntatt tal-qawwa, u vultaġġ ta' input ta '24 V DC

Karatteristiċi tal-prodott

● Żgura insulazzjoni bejn il-kolja u n-naħa tal-kuntatt
● Grad għoli ta 'protezzjoni sa RT III skont it-tip (li jista' jinħasel)
● Kuntatti tal-qawwa sa 6a

Dejta teknika

Propjetajiet tal-prodott

Tip ta 'prodott	Relay wieħed
Modalità operattiva	Fattur operattiv ta '100%
Ħajja tas-Servizz Mekkaniku	2x 10⁷ċikli

Karatteristiċi ta 'insulazzjoni

Kategorija ta 'vultaġġ żejjed	Iii
Grad ta 'tniġġis	3

Propjetajiet elettriċi

Dissipazzjoni massima tal-qawwa għal kundizzjoni nominali	0.17 W
Vultaġġ tat-test (stralċ / kuntatt)	4 kV AC (50 Hz, 1 min., Stralċ / Kuntatt)

Dejta ta 'input

In-naħa tal-kolja

Vultaġġ ta 'input nominali un	24 V DC
Firxa ta 'vultaġġ ta' input	14.4 V DC ... 66 V DC

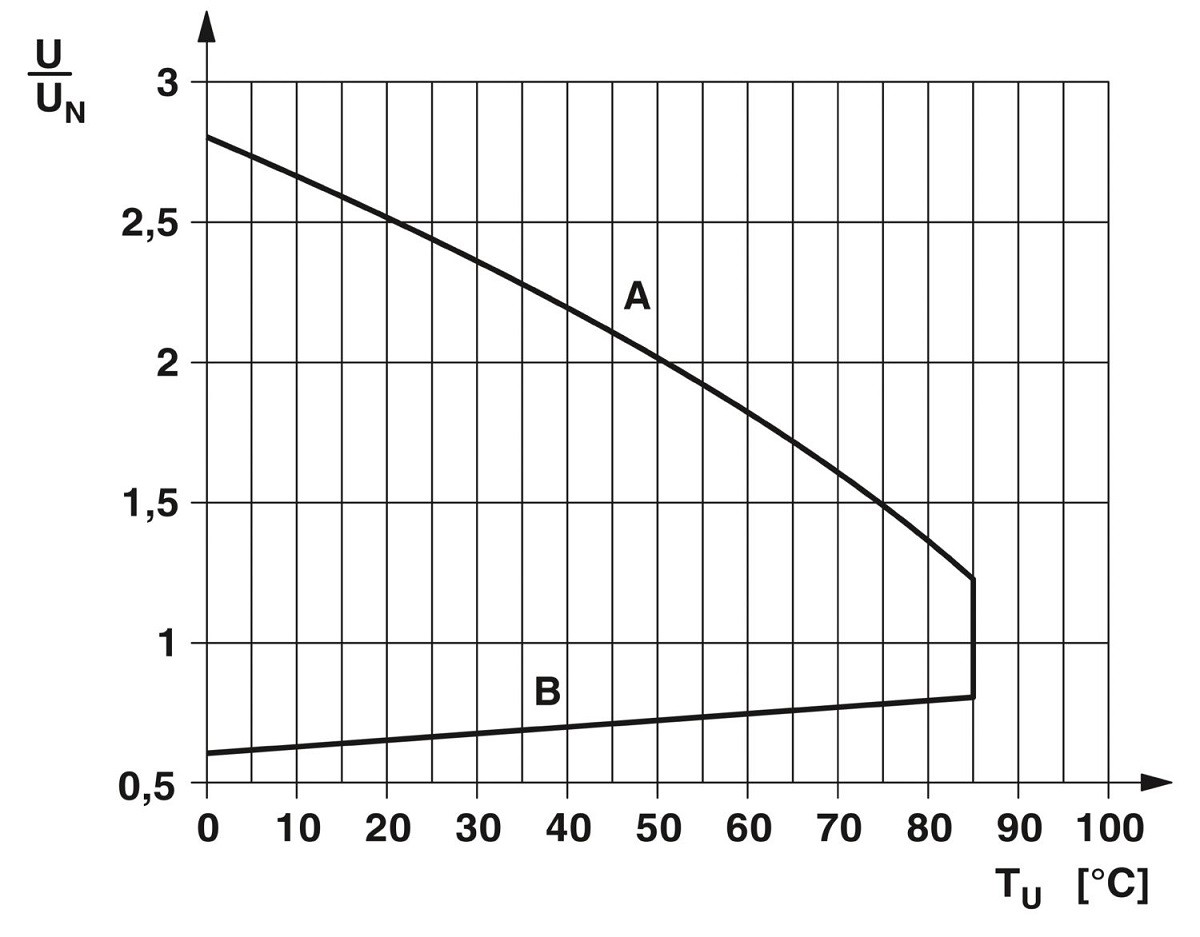

Firxa ta 'vultaġġ ta' input b'referenza għan-NU	ara Dijagramma
Sewqan u funzjoni	monostabbli
Drive (Polarità)	mhux polarizzat
Kurrent tipiku tal-input fin-NU	7 mA
Ħin tipiku ta 'rispons	5 ms
Ħin tipiku ta 'rilaxx	2.5 ms
Reżistenza tal-kolja	3390 ω ± 10% (f'20 grad)

Dejta tal-ħruġ

Qlib

Kuntatt tat-tip ta 'bidla	1 kuntatt tal-bidla
Tip ta 'Kuntatt tal-Iswiċċ	Kuntatt wieħed
Materjal ta 'kuntatt	Agsno
Vultaġġ massimu tal-qlib	250 V AC / DC
Vultaġġ tal-qlib minimu	5 V (f'100 mA)
Tillimita l-kurrent kontinwu	6 A
Kurrent massimu ta 'inrush	10 A (4 s)
Min. Qlib tal-kurrent	10 Ma (fi 12 V)
Interruzzjoni tal-Klassifikazzjoni (Tagħbija Ohmika) Max.	140 W (f'24 V DC)
	20 W (fi 48 V DC)
	18 W (f'60 V DC)
	23 W (f'110 V DC)
	40 W (f'220 V DC)
	1500 VA (għal 250 V AC)

Kapaċità tal-Qlib	2 A (f'24 V, DC13)
	0. 2 a (f'110 V, dc13)
	0. 1 a (f'220 V, dc13)
	3 A (f'24 V, AC15)
	3 A (f'120 V, AC15)
	3 A (f'230 V, AC15)
Tagħbija tal-mutur skond UL 508	1/4 hp, 240 - 277 v ac (n / o kuntatt)
Tagħbija tal-mutur skond UL 508	1/6 hp, 240 - 277 V ac (kuntatt n / c)

Dejta tal-konnessjoni

Metodu ta 'konnessjoni

Konnessjoni tal-plagg / stann

Dimensjonijiet

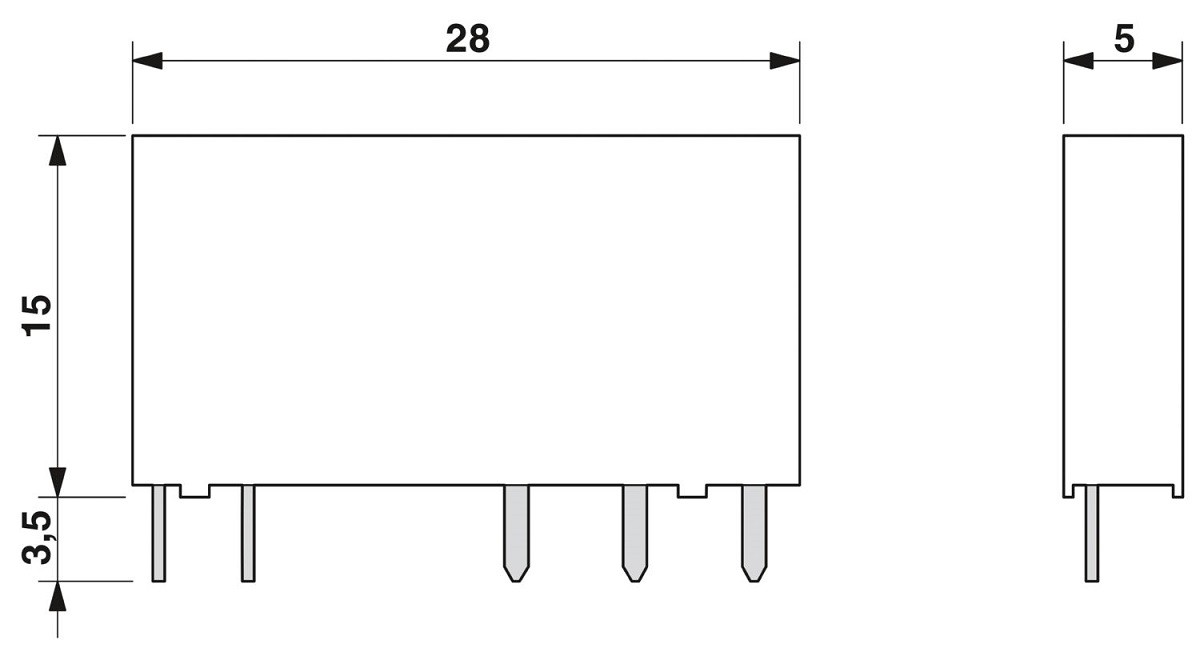

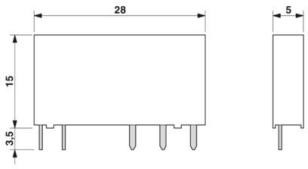

Tpinġija dimensjonali
Wisa '	5 mm
Għoli	28 mm
Fond	15 mm

Dejta tal-konnessjoni

Kulur

Abjad (RAL 9010)

Kundizzjonijiet ambjentali u tal-ħajja reali

Kundizzjonijiet ambjentali

Grad ta 'protezzjoni	RT III
Temperatura ambjentali (operazzjoni)	-40 grad ... 85 grad
Temperatura ambjentali (ħażna / trasport)	-40 grad ... 85 grad
