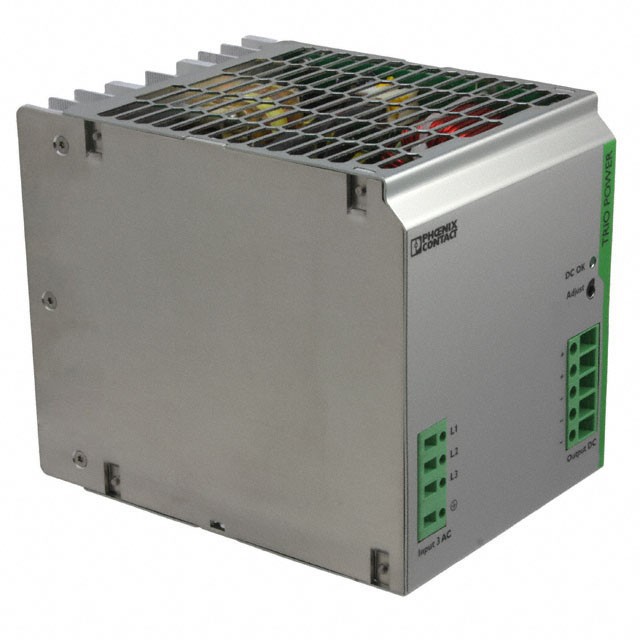

Phoenix Contact Trio-PS / 3AC / 24DC / 20 Unità tal-Provvista tal-Enerġija 2866394

Deskrizzjoni tal-Prodott

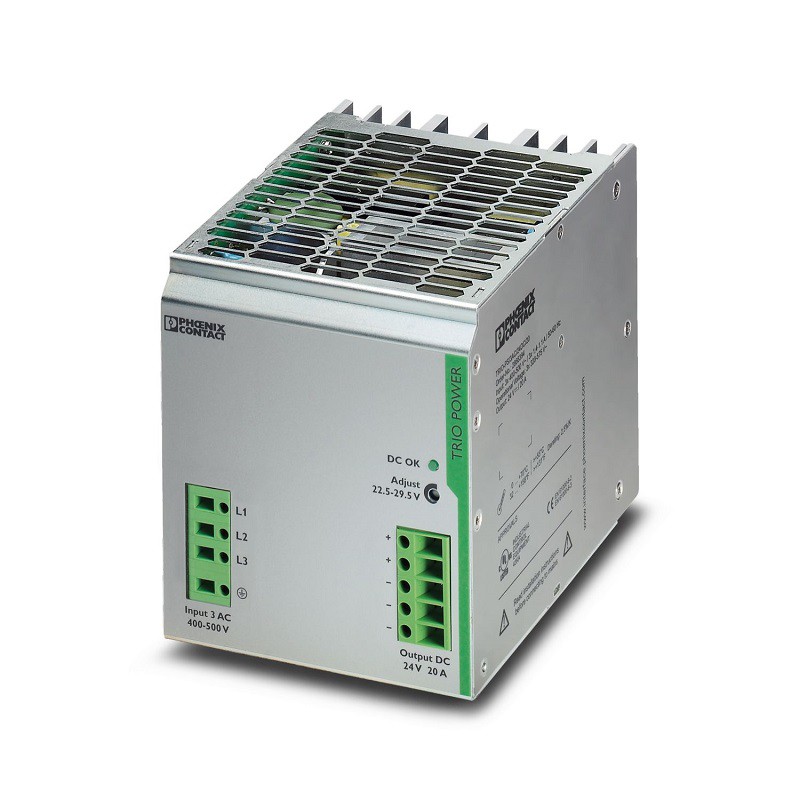

Il-Phoenix Contact Trio-PS / 3AC / 24DC / 20 Primarja Trio Power Power Provvista għall-immuntar tal-ferrovija DIN, input: output bi tliet fażijiet. 24 V DC / 20 a

Il-firxa tal-enerġija trio ta 'provvisti ta' l-enerġija toffri funzjonalità standard għall-użu fil-produzzjoni tal-magni. Il-verżjonijiet tal-fażi 1- u 3-, bi klassifikazzjoni tal-qawwa sa 960 W, huma adattati għall-użu mad-dinja kollha grazzi għall-input ta 'firxa wiesgħa u l-pakkett ta' approvazzjoni internazzjonali.

Il-klijenti jingħataw prodott affidabbli u b'saħħtu minħabba l-akkomodazzjoni tal-metall b'saħħitha, saħħa elettrika qawwija, u firxa wiesgħa ta 'temperatura, li jiggarantixxu grad għoli ta' affidabbiltà tal-provvista tal-enerġija.

Karatteristiċi tal-prodott

It-tielet blokk terminali negattiv jista 'jintuża bħala blokka terminali ta' l-ert, li jgħin biex jiġu minimizzati l-ispejjeż tal-installazzjoni. Il-prodott għandu disinn robust b'akkomodazzjoni tal-metall u firxa ta 'temperatura wiesgħa minn -25 sa +70 grad, li jagħmilha xierqa għall-użu f'varjetà ta' ambjenti. Il-prodott joffri affidabilità operattiva massima grazzi għal MTBF għoli (ħin medju bejn il-fallimenti) ta 'aktar minn 500, 000 sigħat u saħħa dielettrika għolja ta' sa 300 V ac. Barra minn hekk, il-vultaġġ tal-ħruġ jista 'jiġi aġġustat fuq quddiem biex jikkumpensa għal qtar ta' vultaġġ.

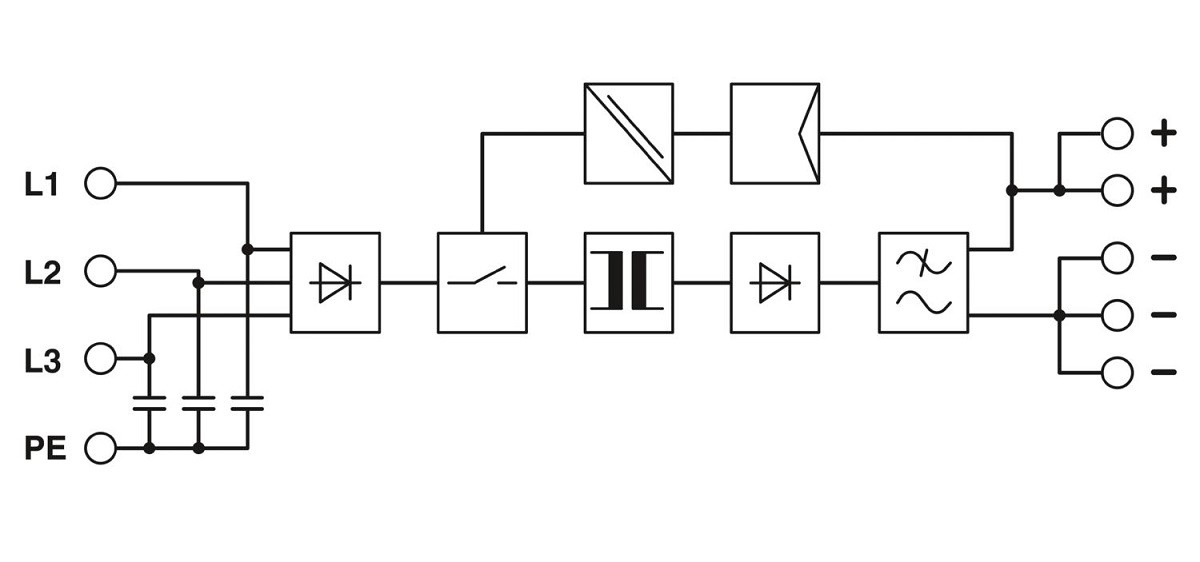

Dejta teknika

Dejta ta 'input

Operazzjoni AC

Firxa nominali tal-vultaġġ tal-input	3x 400 V ac ... 500 V ac
Firxa ta 'vultaġġ ta' input	3x 320 V AC ... 575 V AC (Derating <360 V AC: 1,5% / V)
Firxa ta 'vultaġġ ta' input	2x 360 V ac ... 575 V ac (għal 2- operazzjoni tal-fażi)
Firxa ta 'vultaġġ ta' input estiż fl-operazzjoni	3x 320 V AC ... 575 V AC (Derating <360 V AC: 1,5% / V)
Firxa tal-vultaġġ tad-dħul ac	3x 320 V AC ... 575 V AC (Derating <360 V AC: 1,5% / V)
Firxa tal-vultaġġ tad-dħul ac	2x 360 V ac ... 575 V ac (għal 2- operazzjoni tal-fażi)
Tip ta 'vultaġġ ta' vultaġġ tal-provvista	Ac
Kurrent INRUSH	< 15 A
Inrush integrali kurrenti (i²t)	0.5 A²s
Firxa tal-frekwenza AC	45 Hz ... 65 Hz
Ħin tal-buffering tal-mains	>17 ms (3x 400 V ac)
Konsum attwali	3x 1.1 A (400 V AC)
Konsum attwali	3x 0. 8 a (480 V ac)
Konsum ta 'enerġija nominali	793 VA
Ċirkwit protettiv	Protezzjoni temporanja tal-mewġ; Varistor
Fattur tal-Enerġija (COS PHI)	0.67
Ħin tipiku ta 'rispons	< 1 s
Fjus tal-backup permissibbli	B6 B10 B16
Breaker rakkomandat għall-protezzjoni tal-input	6 A ... 16 A (Karatteristiċi B, C, D, K)
Kurrent ta 'kwittanza lill-PE	< 3.5 mA

Dejta tal-ħruġ

Effiċjenza	91% (f'400 V ac u valuri nominali)
Karatteristika tal-ħruġ	U/I
Vultaġġ nominali tal-ħruġ	24 V DC ± 1%
Firxa tal-issettjar tal-vultaġġ tal-ħruġ (USET)	22.5 V DC 29.5 V DC (>24 V DC, kapaċità kostanti ristretta)
Kurrent tal-ħruġ nominali (IN)	20 a (uout=24 v dc)
Derating	55 grad ... 70 grad (2.5% / k)
Reżistenza għall-Vultaġġ tar-Rispons	35 V DC
Protezzjoni kontra vultaġġ żejjed fl-output (OVP)	< 35 V DC
Massimu. tagħbija kapaċitativa	bla limitu
Limitazzjoni tal-Kurrent Attiv	Appross. 25 a
Devjazzjoni tal-Kontroll	< 1 % (change in load, static 10 % ... 90 %)
	< 2 % (change in load, dynamic 10 % ... 90 %)
	< 0.1 % (change in input voltage ±10 %)
Ripple residwu	< 10 mVPP
Qawwa tal-ħruġ	480 W
L-ogħla vultaġġi tal-iswiċċjar tagħbija nominali	< 30 mVPP
Dissipazzjoni massima ta 'enerġija bla tagħbija	< 6 W

Telf ta 'enerġija tagħbija nominali max.	< 48 W
Ħin ta 'żieda	< 2 ms (UOUT (10 % ... 90 %))
Konnessjoni b'mod parallel	Iva, għal sensja u kapaċità miżjuda
Konnessjoni f'serje	IVA

Dejta tal-konnessjoni

Input

Metodu ta 'konnessjoni	Konnessjoni bil-kamin
Taqsima trasversali tal-konduttur, mini riġida.	0. 2 mm²
Taqsima trasversali tal-konduttur, max riġidu.	2.5 mm²
Konduttur sezzjoni trasversali flessibbli min.	0. 2 mm²
Konduttur sezzjoni trasversali flessibbli massimu.	2.5 mm²
Konduttur Sezzjoni trasversali AWG Min.	24
Konduttur Sezzjoni trasversali AWG Max.	14
It-tul tat-tqaxxir	9 mm
Ħajt tal-kamin	M2,5
Issikka t-torque, min	0. 4 nm
Issikka t-torque max	0. 5 nm

Output

Metodu ta 'konnessjoni	Konnessjoni bil-kamin
Taqsima trasversali tal-konduttur, mini riġida.	0. 5 mm²
Taqsima trasversali tal-konduttur, max riġidu.	6 mm²
Konduttur sezzjoni trasversali flessibbli min.	0. 5 mm²
Konduttur sezzjoni trasversali flessibbli massimu.	4 mm²
Konduttur Sezzjoni trasversali AWG Min.	12
Konduttur Sezzjoni trasversali AWG Max.	10
It-tul tat-tqaxxir	14 mm
Ħajt tal-kamin	M3
Issikka t-torque, min	0. 5 nm
Issikka t-torque max	0. 6 nm

Sinjalazzjoni

Tipi ta 'sinjalazzjoni	LED
Wiri tal-vultaġġ operattiv	LED aħdar

Output tas-sinjal

Wiri tal-istatus	"DC OK" wassal aħdar
Nota fuq il-wiri tal-istatus	Uout> 21.5 V: LED Lights Up

Propjetajiet elettriċi

Input / output tal-vultaġġ tal-insulazzjoni	4 kV AC (test tat-tip)
Input / output tal-vultaġġ tal-insulazzjoni	2 kV AC (test ta 'rutina)
Output tal-Vultaġġ tal-Insulazzjoni / PE	500 V DC (test ta 'rutina)
Insulazzjoni tal-Vultaġġ Input / PE	2 kV AC (test tat-tip)

Propjetajiet tal-prodott

Tip ta 'prodott	Provvista ta 'enerġija
Familja tal-Prodott	Trio Power
MTBF (IEC 61709, SN 29500)	> 1190000 h

Status tal-Ġestjoni tad-Dejta

Reviżjoni tal-Artikolu

Karatteristiċi ta 'insulazzjoni

Klassi ta 'protezzjoni	I (b'konnessjoni PE)
Kategorija ta 'vultaġġ żejjed	Iii
Grad ta 'tniġġis	2

Dimensjonijiet

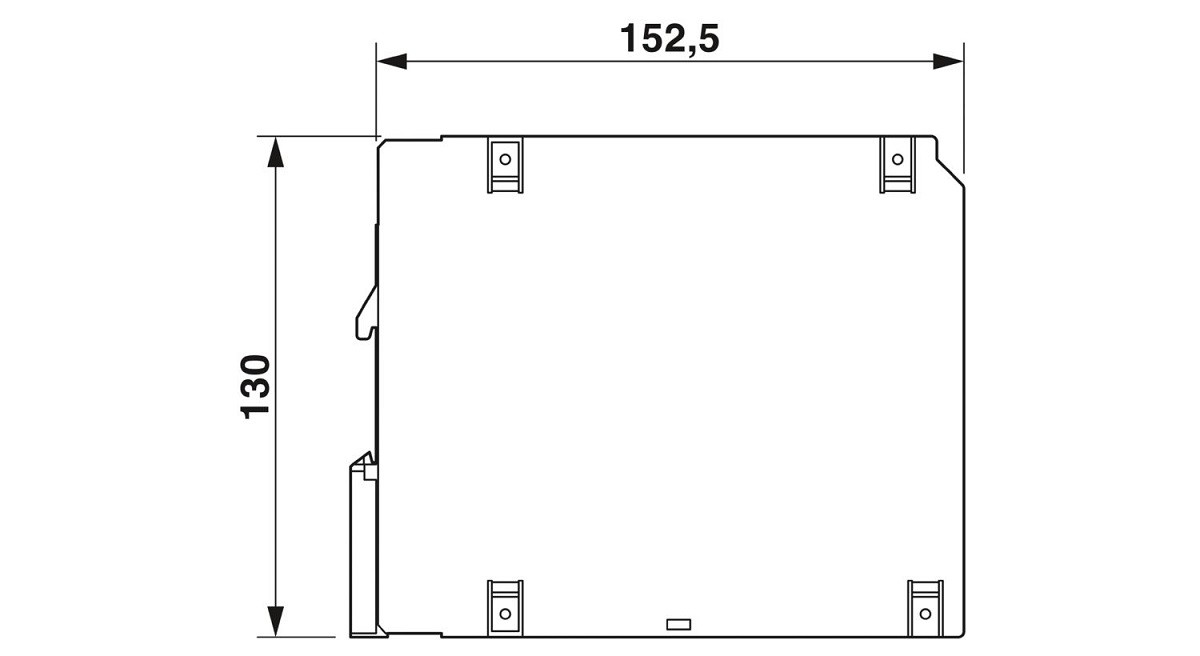

Tpinġija dimensjonali
Wisa '	115 mm
Għoli	130 mm
Fond	152.5 mm

Dimensjonijiet ta 'installazzjoni

Distanza ta 'installazzjoni lemin / xellug	{{0}} mm / 0 mm
Distanza ta 'installazzjoni fuq / qiegħ	50 mm / 50 mm

Immuntar

Nota tal-Assemblea	allinjabbli: orizzontalment 0 mm, vertikalment 50 mm
Pożizzjoni ta 'mmuntar	Orizzontali DIN Rail NS 35, EN 60715
B'kisja protettiva	LE

Speċifikazzjonijiet materjali

Materjal tad-djar	Metall
Tip ta 'akkomodazzjoni	Folja tal-azzar, miksija biż-żingu
Verżjoni tal-element tal-ġenb	Aluminju

Kundizzjonijiet ambjentali u tal-ħajja reali

Kundizzjonijiet ambjentali

Grad ta 'protezzjoni	IP20
Temperatura ambjentali (operazzjoni)	-25 °C ... 70 °C (>55 grad C Derating: 2.5% / k)
Temperatura ambjentali (ħażna / trasport)	-40 grad ... 85 grad
Klassi klimatika	3K3 (f'Acc. B'En 60721)

Massimu. Umdità relattiva permissibbli (operazzjoni)	Inqas minn jew daqs 95% (f'25 grad, li ma jikkondensax)
Xokk	18 ms, 30g, f'kull direzzjoni tal-ispazju (skond l-IEC 60068-2- 27)
Vibrazzjoni (operazzjoni)	< 15 Hz, amplitude ±2.5 mm (according to IEC 60068-2-6)
Vibrazzjoni (operazzjoni)	15 Hz ... 150 Hz, 2.3g, 90 min.

Standards u regolamenti

Standard - Tagħmir Elettroniku għall-Użu fl-Installazzjonijiet ta 'l-Enerġija Elettrika u l-Assemblea tagħhom f'installazzjonijiet ta' l-Enerġija Elettrika	EN 50178 / VDE 0160 (pelv)
Standard - Limitazzjoni ta 'Kurrenti Armoniċi tal-Mains	En 61000-3-2
Standard - Sigurtà Elettrika	En 60950-1 / vde 0805 (selv)
Standard - Protezzjoni kontra l-kurrenti ta 'xokk, rekwiżiti bażiċi għal separazzjoni protettiva f'tagħmir elettriku	EN 50178
Standard - vultaġġ extra-baxx tas-sigurtà	En 60950-1 (selv)
Standard - vultaġġ extra-baxx tas-sigurtà	EN 60204 (pelv)
Standard - iżolament sikur	Din vde 0100-410

Approvazzjonijiet

Approvazzjonijiet UL	UL / C-UL Elenkat UL 508
	Ul / c-ul rikonoxxut ul 60950-1

Konformità / approvazzjonijiet

SIL skont l-IEC 61508

Dejta tal-EMC

Kompatibilità elettromanjetika	Konformità mad-Direttiva EMC 2014/30 / UE
Direttiva ta 'Vultaġġ Baxx	Konformità mad-Direttiva ta 'Vultaġġ Baxx 2014/35 / KE
Rekwiżiti tal-EMC għall-emissjoni tal-ħoss	En 61000-6-3
Rekwiżiti tal-EMC għall-emissjoni tal-ħoss	En 61000-6-4
Rekwiżiti tal-EMC għall-immunità tal-ħoss	En 61000-6-1
Rekwiżiti tal-EMC għall-immunità tal-ħoss	En 61000-6-2

Kwittanza elettrostatika

Standards / regolamenti

En 61000-4-2

Kwittanza elettrostatika

Kwittanza ta 'kuntatt	8 kV (livell tat-test 4)
Kwittanza fl-arja	8 kV (livell tat-test 3)
Kummenti	Kriterju a

Qasam Elettromanjetiku HF

Standards / regolamenti

En 61000-4-3

Qasam Elettromanjetiku HF

Firxa ta 'frekwenza	80 MHz ... 1 GHz
Qawwa tal-kamp tat-test	10 V/m
Firxa ta 'frekwenza	1 GHz ... 2 GHz

Qawwa tal-kamp tat-test	10 V/m
Firxa ta 'frekwenza	2 GHz ... 3 GHz
Qawwa tal-kamp tat-test	10 V/m
Kummenti	Kriterju a

Tranżitorji veloċi (tifqigħ)

Standards / regolamenti

En 61000-4-4

Tranżitorji veloċi (tifqigħ)

Input	4 kV (livell tat-test 4 - asimmetriku)
Output	4 kV (livell tat-test 4 - asimmetriku)
Sinjal	2 kV (livell tat-test 3 - asimmetriku)
Kummenti	Kriterju a

Tagħbija tal-vultaġġ tal-mewġ (mewġa)

Standards / regolamenti

En 61000-4-5

Tagħbija tal-vultaġġ tal-mewġ (mewġa)

Input	1 kV (livell tat-test 2 - simmetriku)
Input	2 kV (livell tat-test 3 - asimmetriku)
Output	0. 5 kV (livell tat-test 1 - simmetriku)
Output	0. 5 kV (livell tat-test 1 - asimmetriku)
Kummenti	Kriterju b

Interferenza mmexxija

Standards / regolamenti

En 61000-4-6

Interferenza mmexxija

Firxa ta 'frekwenza	0. 15 MHz ... 80 MHz
Kummenti	Kriterju a
Vultaġġ	10 V (Livell tat-Test 3)

Dips tal-vultaġġ

Standards / regolamenti

En 61000-4-11

Interferenza emessa

Standards / regolamenti	En 61000-6-3
Vultaġġ ta 'interferenza tar-radju f'ACC. ma 'EN 55011	EN 55011 (EN 55022) Klassi B, Żona ta 'Applikazzjoni: Industrija u Residenzjali
Emess interferenza tar-radju fl-acc. ma 'EN 55011	EN 55011 (EN 55022) Klassi B, Żona ta 'Applikazzjoni: Industrija u Residenzjali
