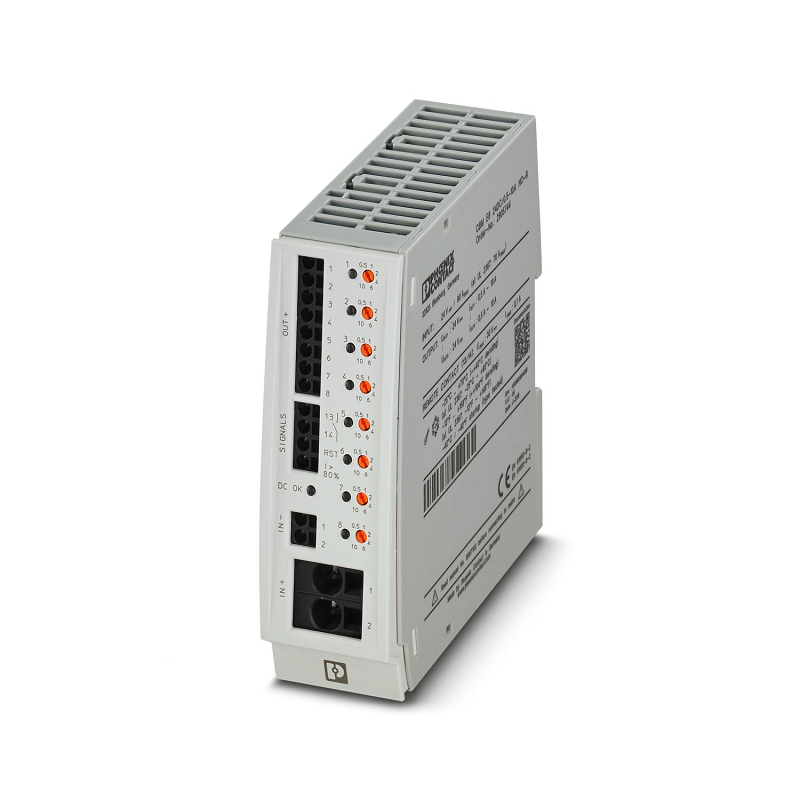

Phoenix ikkuntattja cbm e {{0}} dc / 0. 5-10 a no-r Circuit Breaker Elettroniku 2905744
Introduzzjoni
Fil-każ ta 'tagħbija żejda jew short circuit, il-kuntatt Phoenix cbm e {{0}}} DC / 0. 5-10 a circuit breaker elettroniku b'ħafna kanali b'firja attiva b'kurrent attiv se jissalvagwardja tmien tagħbijiet f'24 V DC. bil-qfil elettroniku tal-kurrenti nominali speċifikati u l-assistent tal-kurrent nominali. Biex tkun immuntat fuq DIN Binarji.
Karatteristiċi tal-prodott
• Konfigurazzjoni faċli bis-saħħar kurrenti nominali
• Żieda fid-disponibbiltà tas-sistema b'kejbien intelliġenti taħt u aktar mill-vultaġġ
• aġġustabbli fil-passi għal kull kanal: minn 0. 5 a sa 10 a
• Limitazzjoni tal-kurrent attiv biex tiżdied il-kapaċità tal-provvista ta 'enerġija upstream
• Monitoraġġ sempliċi tas-sistema b'sinjal bikri u ġbir ta 'informazzjoni diretta mill-prodott.
Dejta teknika
Propjetajiet tal-prodott
|
Tip ta 'prodott |
Circuit Breakers tal-Apparat |
|
Familja tal-Prodott |
CBM |
|
Tip |
Modulu tal-Ferrovija Din, biċċa waħda |
|
Numru ta 'pożizzjonijiet |
1 |
|
Numru tal-kanali |
8 |
Karatteristiċi ta 'insulazzjoni
|
Klassi ta 'protezzjoni |
Iii |
|
Grad ta 'tniġġis |
2 |
Propjetajiet elettriċi
Ġenerali
|
Vultaġġ operattiv |
18 V DC ... 30 V DC |
|
Vultaġġ nominali |
24 V DC |
|
Kurrent klassifikat fi |
massimu. 80 A DC (għal provvista doppja fi + b'mill-inqas 2 x 6 mm²) |
|
massimu. 70 A DC (għal UL 2367) |
|
|
Kurrent klassifikat fi |
0. 5/1/2/4/6/10 A DC (aġġustabbli għal kull kanal tal-ħruġ) |
|
Kurrent klassifikat (aġġustat minn qabel) |
0.5 A |
|
Vultaġġ ta 'żieda fil-klassifika |
0. 5 kV |
|
Metodu tat-tgerbib |
E (Elettroniku) |
|
Reżistenza għall-feedback |
massimu. 35 V DC |
|
Fjus tal-backup meħtieġ |
Meħtieġ biss jekk imax tal-provvista tal-enerġija> il-kapaċità ta 'bidla ta' ċirkwiti qosra. Element integrat ta 'falliment. |
|
Kapaċità ta 'bidla ta' ċirkwiti qosra |
300 A |
|
Qawwa dielettrika |
massimu. 30 V DC (Ċirkuwitu tat-Tagħbija) |
|
Limitazzjoni tal-Kurrent Attiv |
tip. 1.5 x in (2 - 10 a) |
|
Fjus |
elettroniku |
|
Effiċjenza |
> 99 % |
|
Kurrent taċ-ċirkwit magħluq i0 |
tip. 50 mA |
|
Dissipazzjoni tal-qawwa |
1.2 W (operazzjoni bla tagħbija) |
|
17.2 W (operazzjoni nominali) |
|
|
Ħin ta 'inizjalizzazzjoni tal-modulu |
3.3 s |
|
Ħin ta 'stennija wara li tintefa' ta 'kanal |
10 s (b'kamra żejda / short circuit) |
|
Kejl tat-tolleranza i |
tip. 4 0% (0.5 a ... 1 a) |
|
tip. 10% (2 a ... 10 a) |
|
|
Temperatura derating |
40 A DC (f'70 grad (65 grad għal UL 2367)) 50 A DC (f'60 grad) 60 A DC (f'50 grad) 70 A DC (f'40 grad) 80 A DC (f'40 grad) |
|
70 A DC (f'40 grad għal UL 2367) |
|
|
MTBF (IEC 61709, SN 29500) |
1304293 H (f'25 grad) |
|
858501 h (f'40 grad) |
|
|
440048 h (f'60 grad) |
|
|
Element li ma jgħaddix |
15 A DC (għal kull kanal tal-ħruġ) |
Ċirkuwitu tat-Tagħbija
|

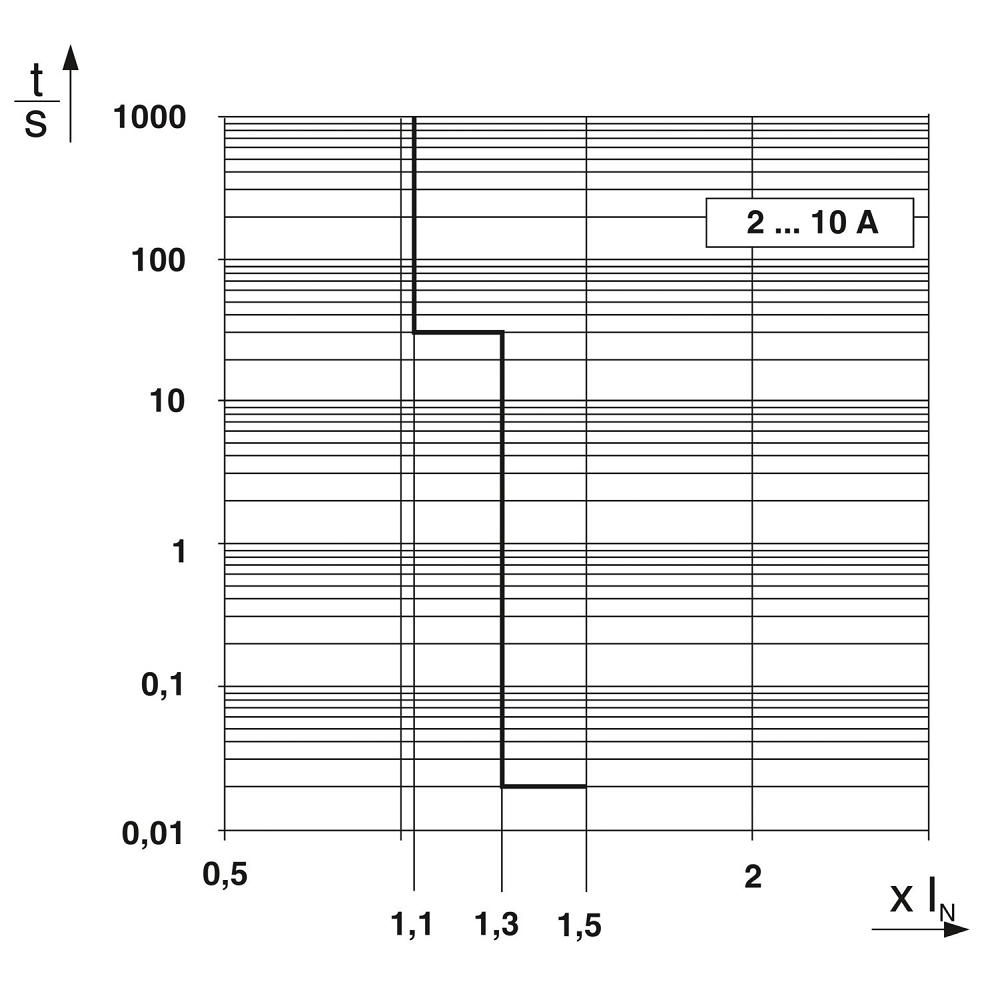

Ħin ta 'għeluq |
0.02 s (> 1.3 x IN) 30 s (1. {1 1. 3 x in) |
|
Sħiħ ta 'undervoltage |
Inqas minn jew daqs 17.8 V DC (attiv) |
|
Akbar minn jew daqs 19 V DC (inattiv) |
|
|
Telf ta 'vultaġġ żejjed |
Akbar minn jew daqs 30.5 V DC (attiv) |
|
Inqas minn jew daqs 29.5 V DC (inattiv) |
|
|
Massimu. tagħbija kapaċitativa |
75000 µF |
Irrisettja
|
Firxa ta 'vultaġġ ta' input |
7 V DC ... 30 V DC (Irrisettja bit-tarf li jaqa ') |
|
Konsum attwali |
tip. 0. 4 Ma (f'24 V DC) |
|
Tul tal-polz |
Akbar minn jew daqs 50 ms (sinjal għoli) |
|
Akbar minn jew daqs 50 ms (sinjal baxx) |
|
|
Vultaġġ |
< 5 V DC (Low signal) |
|
>8 V DC (sinjal għoli) |
Output tal-istatus
|
Vultaġġ tal-ħruġ |
24 V DC |
|
Kurrent tal-ħruġ |
massimu. 20 mA (meta i> 80% mill-inqas kanal wieħed) |
Indikatur / sinjalazzjoni mill-bogħod
|
Isem tal-konnessjoni |
Ċirkwit ta 'indikazzjoni mill-bogħod |
|
Funzjoni tal-Qlib |
Kuntatt n / o |
|
Vultaġġ operattiv |
0 v dc ... 30 V DC |
|
Kurrent operattiv |
1 mA dc ... 100 mA dc |
Dejta tal-konnessjoni
Ċirkuwitu ewlieni fi +
|
Metodu ta 'konnessjoni |
Konnessjoni push-in |
|
It-tul tat-tqaxxir |
18 mm |
|
Konduttur sezzjoni trasversali riġida |
0. 75 mm² ... 16 mm² |
|
Konduttur sezzjoni trasversali AWG |
20 ... 4 |
|
Sezzjoni trasversali tal-konduttur, flessibbli, bil-ferrule, bil-kmiem tal-plastik |
0. 75 mm² ... 10 mm² |
|
Konduttur sezzjoni trasversali flessibbli, bi ferrule mingħajr kmiem tal-plastik |
0. 75 mm² ... 16 mm² |
Ċirkuwitu Prinċipali
|
Metodu ta 'konnessjoni |
Konnessjoni push-in |
|
It-tul tat-tqaxxir |
10 mm |
|
Konduttur sezzjoni trasversali riġida |
0. 2 mm² 2.5 mm² |
|
Konduttur sezzjoni trasversali AWG |
24 ... 12 |
|
Sezzjoni trasversali tal-konduttur, flessibbli, bil-ferrule, bil-kmiem tal-plastik |
0. 25 mm² 1.5 mm² |
|
Konduttur sezzjoni trasversali flessibbli, bi ferrule mingħajr kmiem tal-plastik |
0. 25 mm² 2.5 mm² |
Ċirkwit ewlieni barra
|
Metodu ta 'konnessjoni |
Konnessjoni push-in |
|
It-tul tat-tqaxxir |
10 mm |
|
Konduttur sezzjoni trasversali riġida |
0. 2 mm² 2.5 mm² |
|
Konduttur sezzjoni trasversali AWG |
24 ... 12 |
|
Sezzjoni trasversali tal-konduttur, flessibbli, bil-ferrule, bil-kmiem tal-plastik |
0. 25 mm² 1.5 mm² |
|
Konduttur sezzjoni trasversali flessibbli, bi ferrule mingħajr kmiem tal-plastik |
0. 25 mm² 2.5 mm² |
Ċirkwit ta 'indikazzjoni mill-bogħod
|
It-tul tat-tqaxxir |
10 mm |
|
Konduttur sezzjoni trasversali riġida |
0. 2 mm² 2.5 mm² |
|
Konduttur sezzjoni trasversali AWG |
24 ... 12 |
|
Sezzjoni trasversali tal-konduttur, flessibbli, bil-ferrule, bil-kmiem tal-plastik |
0. 25 mm² 1.5 mm² |
|
Konduttur sezzjoni trasversali flessibbli, bi ferrule mingħajr kmiem tal-plastik |
0. 25 mm² 2.5 mm² |
Sinjalazzjoni
|
DC OK LED OFF |
Off (l-ebda vultaġġ tal-provvista) |
|
Dc ok wassal isfar |
mixgħul (undervoltage attiv, vultaġġ inqas minn jew daqs 17.8 V, kanali attivi mitfija u l-LEDs tal-kanali huma mixgħula ħomor) |
|
li jteptep (undervoltage slow-off inattiv, l-apparat kien fl-isfond tal-undervoltage) |
|
|
DC OK LED GREEN |
mixgħul (vultaġġ operattiv fil-firxa nominali 18 ... 30 V) |
|
DC OK LED RED |
mixgħul (attiva ta 'l-isfond ta' vultaġġ żejjed, vultaġġ akbar minn jew daqs 30.5 V, il-kanali mitfija u l-LEDs tal-kanali huma mixgħula ħomor) |
|
li jteptep (it-tfigħ tal-vultaġġ żejjed inattiv, l-apparat kien fl-għeluq ta 'vultaġġ żejjed) |
|
|
Kanal immexxi |
OFF (Channel mitfi) |
|
Kanal Led Yellow |
mixgħul (kanal mixgħul, tagħbija tal-kanal> 80%) |
|
Kanal LED isfar-aħdar |
li jteptep (kanal mixgħul, assistent kurrenti nominali attiv) |
|
Kanal LED aħdar |
mixgħul (kanal mixgħul) |
|
li jteptep (kanal mixgħul, modalità ta 'programmazzjoni attiva) |
|
|
Kanal LED aħmar |
mixgħul (kanal mitfi, attiva over- jew undervoltage) |
|
Fuq temporanjament (kanal mitfi, 10 s fażi cool-down, tagħbija żejda jew rilaxx ta 'ċirkwit qasir) |
|
|
li jteptep (kanal mitfi, lest biex jinxtegħel lura, tagħbija żejda jew rilaxx ta 'ċirkwit qasir) |
|
|
Kanal wassal isfar aħmar |
tteptep (kanal mixgħul, mod ta 'tagħbija żejda, kapaċità ta' madwar 110 ... 130%, għeluq wara 30 s) |
|
Kanal LED aħmar-aħdar |
li jteptep (kanal mitfi, mod ta 'programmazzjoni attiv, aġġustament kurrenti wara tagħbija żejda jew rilaxx ta' ċirkwit qasir) |
Dimensjonijiet
|
Tpinġija dimensjonali |
|
|
Wisa ' |
41 mm |
|
Għoli |
130 mm |
|
Fond |
121 mm (inkluż il-ferrovija DIN 7.5 mm) |
Speċifikazzjonijiet materjali
|
Kulur |
Griż ċar (RAL 7035) |
|
Griż (RAL 7042) |
|
|
Materjal |
Pc |
|
PA 6.6 |
|
|
Pc |
|
|
PBT-FR17 |
|
|
Pom |
|
|
Klassifikazzjoni tal-fjammabbiltà skond UL 94 |
V-0 |
Kundizzjonijiet ambjentali u tal-ħajja reali
Kundizzjonijiet ambjentali
|
Grad ta 'protezzjoni |
IP20 |
|
Temperatura ambjentali (operazzjoni) |
-25 grad ... 70 grad (startup f '-40 C-ttestjat tat-tip) |
|
-25 grad ... 65 grad (għal UL 2367) |
|
|
Temperatura ambjentali (ħażna / trasport) |
-40 grad ... 80 grad |
|
Altitudni |
Inqas minn jew daqs 6000 m (AMSL) |
|
Test ta 'umdità |
240 h, 95% RH, 40 grad |
|
Xokk (operazzjoni) |
30G (IEC 60068-2-27, test ea) |
|
Vibrazzjoni (operazzjoni) |
5 Hz 24.9 Hz (amplitudni ± 1.6 mm; skont IEC 60068-2-6, test fc) |
|
24.9 Hz ... 150 Hz (aċċellerazzjoni 4G; skont IEC 60068-2-6, Test FC b'ittri ta 'frekwenza ta' reżonanza addizzjonali skond DNV GL) |
Approvazzjonijiet
Approvazzjoni UL
|
Identifikazzjoni |
UL / C-UL Elenkat UL 508 |
|
UL rikonoxxut UL 2367 |
|
|
Ul Ansi / Isa -12. 12.01 Klassi I, Diviżjoni 2, Gruppi A, B, C, D (Post Perikoluż) |
Approvazzjoni tal-bini tal-vapuri
|
Identifikazzjoni |
DNV GL |
Dejta DNV GL
|
Temperatura |
D |
|
Umdità |
B |
|
Vibrazzjoni |
B |
|
EMC |
A |
|
Magħluq |
Il-protezzjoni meħtieġa skont ir-regoli għandha tiġi pprovduta mal-installazzjoni abbord |
Standards u regolamenti
|
Standards / speċifikazzjonijiet |
En 61000-6-2 |
|
Nota |
EMC - Immunità għal żoni industrijali |
|
Standards / speċifikazzjonijiet |
En 61000-6-3 |
|
Nota |
EMC - Emissjoni għal proprjetajiet residenzjali, kummerċjali u kummerċjali u operazzjonijiet żgħar |
|
Standards / speċifikazzjonijiet |
En 60068-2-6 |
|
Nota |
Influwenzi Ambjentali - Vibrazzjonijiet (Sinusojdali) |
|
Standards / speċifikazzjonijiet |
En 60068-2-1 |
|
Nota |
Influwenzi Ambjentali - Parti 2-1: Testijiet - Test a: Cold |
|
Standards / speċifikazzjonijiet |
En 60068-2-2 |
|
Nota |
Influwenzi Ambjentali - Parti 2-2: Testijiet - Test B: Sħana Niexfa |
|
Standards / speċifikazzjonijiet |
En 60068-2-78 |
|
Nota |
Influwenzi ambjentali - umdità u sħana, kostanti |
Immuntar
|
Tip ta 'mmuntar |
DIN Rail: 35 mm |
