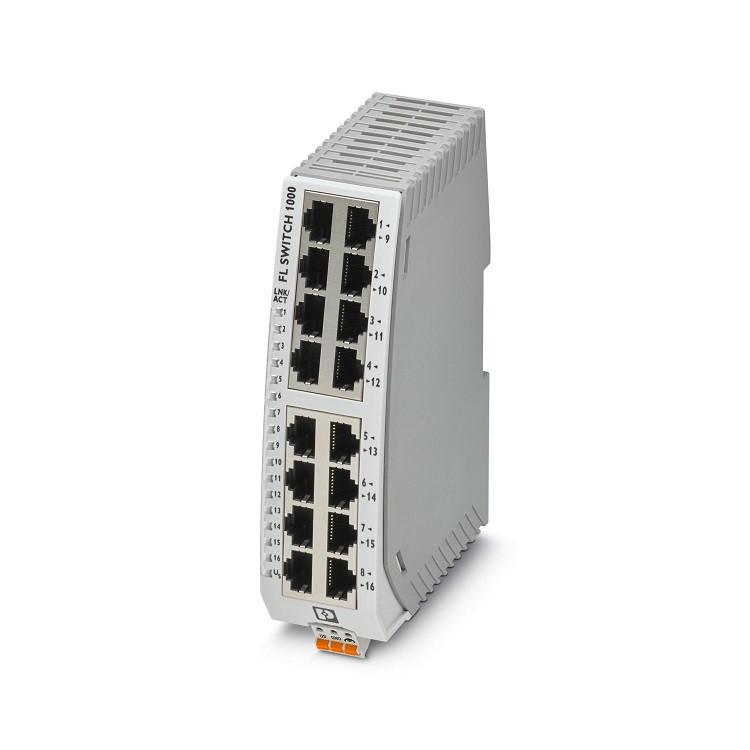

Phoenix Contact FL Switch 1016N Industrial Ethernet Switch 1085255

Introduzzjoni

Phoenix Contact FL Switch 1016N Swiċċ Ethernet dejjaq b'16-il port RJ45, 10/100 Mbps fuq il-portijiet kollha, autocrossing, QoS, u d-detezzjoni awtomatika tal-veloċità tat-trasmissjoni tad-dejta.

Karatteristiċi tal-prodott

Messaġġi prijoritizzati tal-Kwalità tas-Servizz (QoS)
Indikazzjonijiet Dijanjostiċi Lokali b'LEDs • Profinet PTCP Filter għal konnessjoni affidabbli fuq netwerks Profinet • Portijiet RJ45 jippermettu veloċitajiet ta 'trasmissjoni 10/100 Mbps
Prijoritizzazzjoni mtejba tat-traffiku tal-protokoll tal-awtomazzjoni
Ethernet effiċjenti fl-enerġija li jikkonforma ma 'IEEE 802.3AZ; Qsim ta 'dejta f'ħin reali permezz tal-Klassi A ta' Konformità Profinet; U installazzjoni u konfigurazzjoni aktar faċli grazzi għan-negozjar awtomatiku u l-iskoperta ta 'l-awtokross.

Dejta teknika

Dimensjonijiet

Wisa '	40 mm
Għoli	140.4 mm 140.4 mm
Fond	92.4 mm

Noti

Restrizzjoni ta 'użu

Nota EMC

EMC: Prodott tal-Klassi A, ara d-dikjarazzjoni tal-manifattur fiż-żona tat-tniżżil

Speċifikazzjonijiet materjali

Materjal tad-djar

Il-fibra tal-polikarbonat hija rinforzata

Immuntar

Tip ta 'mmuntar

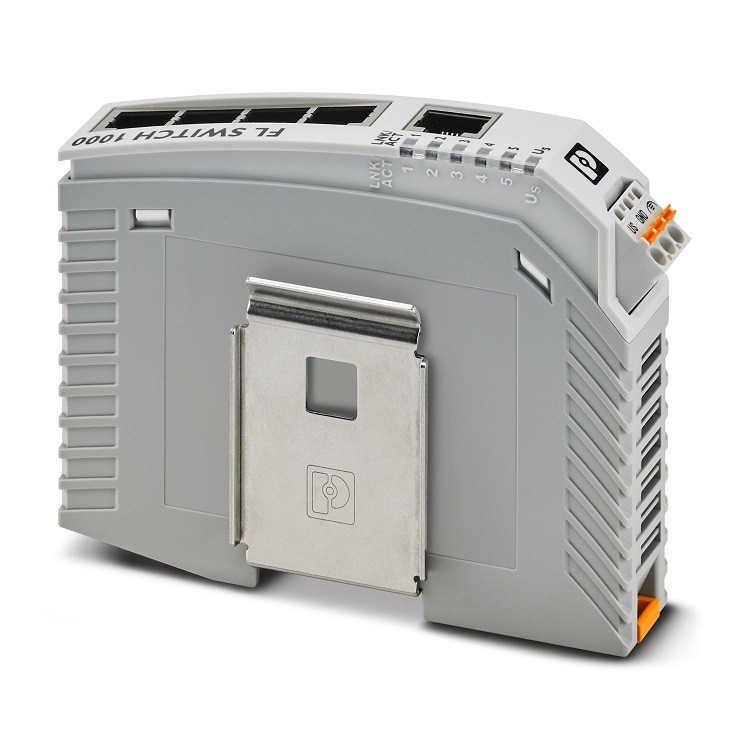

Immuntar tal-Ferrovija Din

Interfajsers

Ethernet (RJ45)

Numru ta 'interfaces	16
Metodu ta 'konnessjoni	RJ45
Nota dwar il-metodu ta 'konnessjoni	Negozjar awtomatiku u autocrossing
Veloċità tat-trasmissjoni	10/100 Mbps
Fiżika tat-Trasmissjoni	Ethernet fil-par mibrum RJ45
Tul tat-trasmissjoni	100 m (kull segment)
LEDs tas-Sinjali	Irċievi d-dejta, l-istatus tal-link
Numru tal-kanali	16 (portijiet RJ45)

Propjetajiet tal-prodott

Tip ta 'prodott	Swiċċ
Familja tal-Prodott	Swiċċ mhux immaniġġjat 1000
Mttf	63.7 snin (mil-hdbk -217 f standard, temperatura 25 grad, ċiklu operattiv 100%)
	729 sena (SN 29500 standard, temperatura 25 grad, ċiklu operattiv 21%)
	639 sena (standard tat-telcordia, temperatura ta '25 grad, 21% ċiklu operattiv (5 ijiem fil-ġimgħa, 8 sigħat kuljum))

Funzjonijiet tal-iswiċċ

Funzjonijiet bażiċi	Swiċċ mhux immaniġġjat
	Negozjar awtomatiku
	Aħżen u 'l quddiem il-modalità ta' swiċċjar
Klassi ta 'konformità tal-profinet	Klassi tal-konformità a

Tabella tal-Indirizz MAC	8k

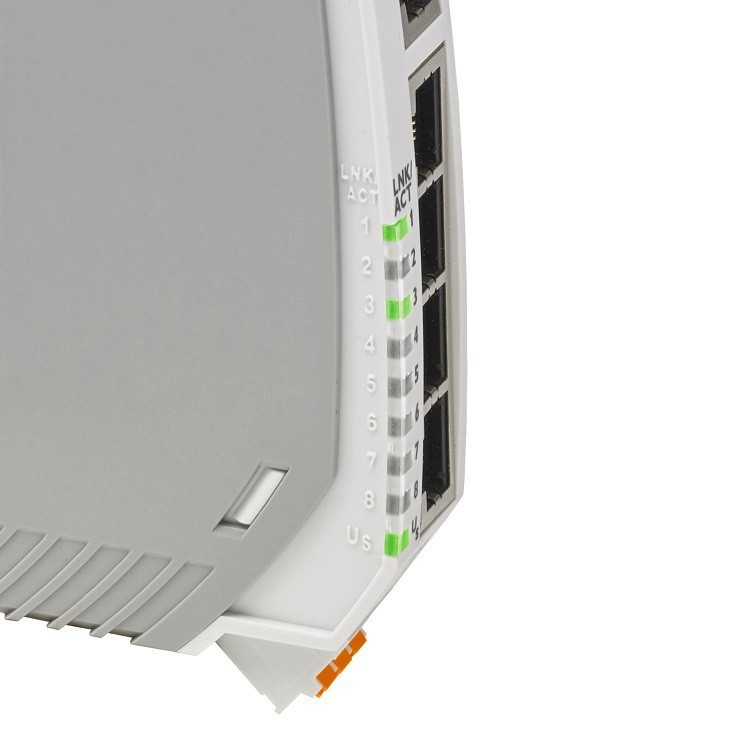

Status u indikaturi dijanjostiċi	LEDs: US, link u attività għal kull port
Funzjonijiet addizzjonali	100 Base-Tx / 100Base-FX (IEEE 802.3U)
	Prijoritizzazzjoni tal-Kwalità tas-Servizz (QoS) (IEEE 802.1p)
	Ethernet effiċjenti fl-enerġija (IEEE 802.3az)
	10Base-T (IEEE 802.3)

Funzjonijiet ta 'sigurtà

Funzjonijiet bażiċi	Swiċċ mhux immaniġġjat
	Negozjar awtomatiku
	Aħżen u 'l quddiem il-modalità ta' swiċċjar

Propjetajiet elettriċi

Dissipazzjoni massima tal-qawwa għal kundizzjoni nominali	2.394 W (f'24 V DC)
Mezz ta 'trasmissjoni	Ram

Provvista

Vultaġġ tal-provvista (DC)	24 V
Vultaġġ tal-provvista (AC)	24 V AC (50/60 Hz)
Firxa tal-vultaġġ tal-provvista	9 V DC ... 32 V DC
Firxa tal-vultaġġ tal-provvista	18 V AC ... 30 V AC (50/60 Hz)
Konnessjoni tal-provvista tal-enerġija	Via Combicon, Max. konduttur sezzjoni trasversali 2.5 mm²
Rippla residwa	3.6 VPP (fil-firxa tal-vultaġġ permess)
Massimu. konsum attwali	266 Ma (f'9 V DC)
Konsum kurrenti tipiku	68 Ma (f'24 V DC)

Dejta tal-konnessjoni

Teknoloġija tal-Konnessjoni

Isem tal-konnessjoni	Provvista ta 'enerġija
Li jista' jitqabbad	IVA

Provvista ta 'enerġija

Metodu ta 'konnessjoni	Konnessjoni tar-rebbiegħa push-in
Sezzjoni trasversali tal-konduttur, riġida	0. 2 mm² 2.5 mm²
Sezzjoni trasversali tal-konduttur, flessibbli	0. 2 mm² 2.5 mm²
Konduttur sezzjoni trasversali AWG	24 ... 12
Sezzjoni trasversali tal-konduttur, flessibbli, bil-ferrule, bil-kmiem tal-plastik	0. 25 mm² 2.5 mm²
Konduttur sezzjoni trasversali flessibbli, bi ferrule mingħajr kmiem tal-plastik	0. 25 mm² 2.5 mm²
It-tul tat-tqaxxir	10 mm

Kundizzjonijiet ambjentali u tal-ħajja reali

Kundizzjonijiet ambjentali

Grad ta 'protezzjoni	IP30
Temperatura ambjentali (operazzjoni)	-10 grad ... 60 grad

Temperatura ambjentali (ħażna / trasport)	-40 grad ... 85 grad
Altitudni	2000 m (massimu)
Umdità permissibbli (operazzjoni)	5% ... 95% (li ma jikkondensax)
Umdità permissibbli (ħażna / trasport)	5% ... 95% (li ma jikkondensax)
Xokk (operazzjoni)	30g (en 60068-2-27)
Vibrazzjoni (operazzjoni)	fl-acc. ma 'IEC 60068-2-6: 5g, 150 Hz
Pressjoni tal-arja (operazzjoni)	79 kPa ... 108 kPa sa 2000 m 'il fuq mil-livell tal-baħar medju (mingħajr ma titneħħa)
Pressjoni tal-arja (ħażna / trasport)	79 kPa ... 108 kPa sa 2000 m 'il fuq mil-livell tal-baħar medju (mingħajr ma titneħħa)

Approvazzjonijiet

Konformità / approvazzjonijiet

Konformità

Konformi mal-CE

UL, USA / Kanada

Ul 61010-1, ul 61010-2-201

Klassi I, Div. 2, Gruppi A, B, C, D, T4 Klassi I, Żona 2, Grupp IIC, T4

FCC

Titolu 47 Parti 15 Subparti B: 2018 Klassi A

Dejta tal-EMC

Konformità mad-direttivi EMC	En 61000-6-2 en 61000-4-2 (esd) kriterju b
	En 61000-6-2 en 61000-4-3 (oqsma elettromanjetiċi) Kriterju a
	En 61000-6-2 en 61000-4-4 (eft furst) kriterju a
	En 61000-6-2 en 61000-4-5 (Surge) Kriterju B
	En 61000-6-2 en 61000-4-6 (linja tal-istorbju immunità) Kriterju A
	En 61000-6-2 en 61000-4-8 (oqsma elettromanjetiċi) Kriterju a
	En 61000-6-2 Klassi A
Immunità tal-istorbju	En 61000-6-2: 2005
Kompatibilità elettromanjetika	Konformità mad-Direttiva EMC 2014/30 / UE
Emissjoni tal-istorbju	En 61000-6-4: 2007 + a1: 2011
