Phoenix Contact SACC-M12FS -5 con-pg 9- M-Connector 1681486
Introduzzjoni

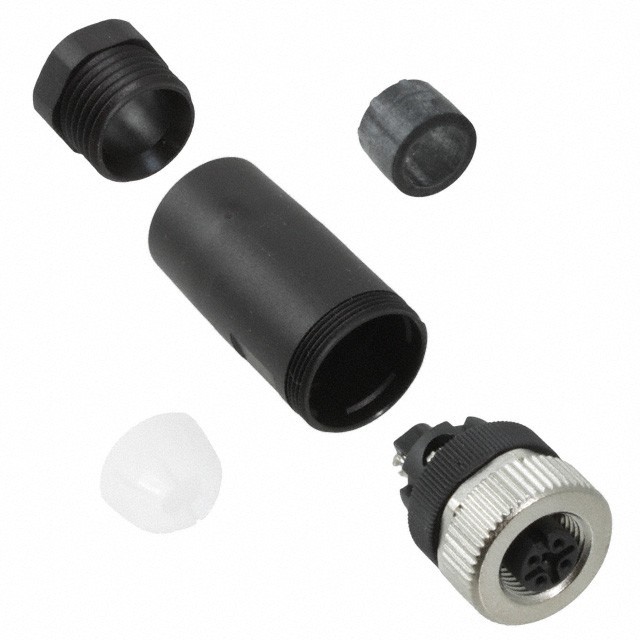

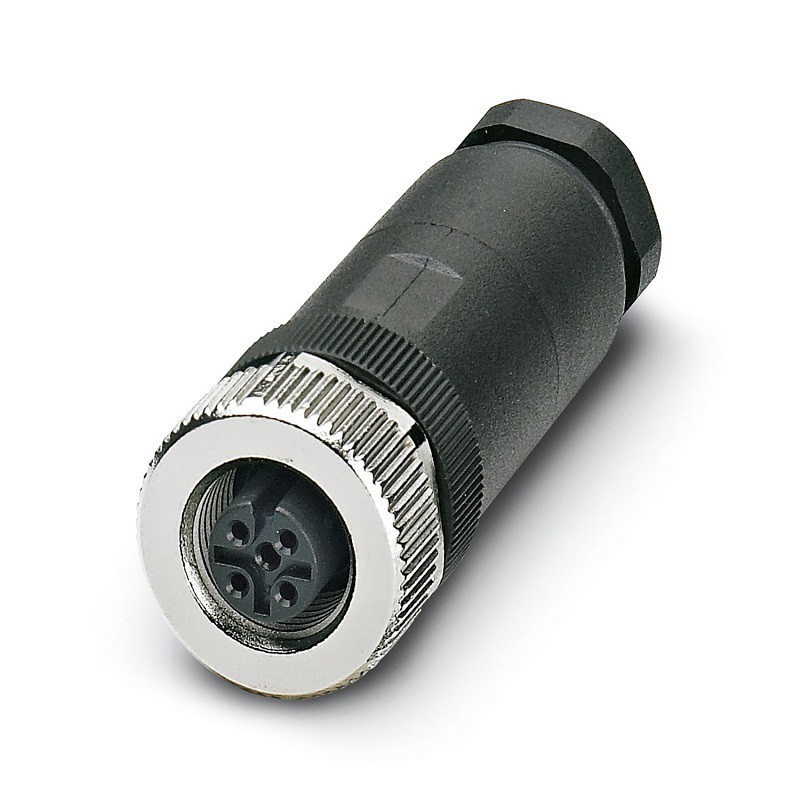

Phoenix contact sacc-m12fs -5 con-pg 9- konnettur M, universali, {5- pożizzjoni, socket dritta M12, kodifikazzjoni: a, konnessjoni tal-kamin, materjal knurl: żingu die-cable, plated, kejbil, plated, cable, cable, cable, cable, cable, cable dijametru 6 m ... 8 mm ...
Karatteristiċi tal-prodott
● Il-prodott huwa sigur biex jintuża fil-qasam grazzi għall-grad għoli ta 'protezzjoni tiegħu.
● Il-konnessjoni bil-kamin hija teknoloġija ppruvata li tista 'tintuża b'firxa wiesgħa ta' kondutturi differenti
Dejta teknika
Noti
|
Nota tal-Assemblea |
Nota: Osserva r-raġġi tal-liwi permissibbli meta titlaq il-kejbils, peress li l-grad ta 'protezzjoni jista' jkun f'riskju jekk il-forzi tal-liwi jkunu għoljin wisq. Naqqas it-tagħbijiet mekkaniċi upstream tal-konnettur, eż. Billi tuża rabtiet tal-kejbil. |
Propjetajiet tal-prodott
|
Tip ta 'prodott |
Konnettur Ċirkulari (Side tal-Kejbil) |
|
Tip ta 'senser |
Universali |
|
Numru ta 'pożizzjonijiet |
5 |
|
Numru ta 'ħwienet tal-kejbil |
1 |
|
Protett |
LE |
|
Kodifikazzjoni |
A |
|
Ħruġ tal-kejbil |
dritta |
|
Konnessjoni bil-kamin PG |
PG9 |
Karatteristiċi ta 'insulazzjoni
|
Kategorija ta 'vultaġġ żejjed |
II |
|
Grad ta 'tniġġis |
3 |
Dimensjonijiet
|
Tpinġija dimensjonali |
|
|
Tul |
54 mm |
Dimensjonijiet esterni
|
Dijametru ta 'barra |
6 mm ... 8 mm |
Akkomodazzjoni
|
Djar tad-dijametru |
20 mm |
Speċifikazzjonijiet materjali
|
Klassifikazzjoni tal-fjammabbiltà skond UL 94 |
HB |
|
Materjal tas-siġill |
L-Awtorità tal-Approvazzjoni tat-T |
|
Materjal tal-korp tal-qabda |
Pa |
|
Materjal ta 'kuntatt |
Cuzn |
|
Kuntatt materjal tal-wiċċ |
Cusnzn |
|
Ikkuntattja materjal tat-trasportatur |
Pa |
|
Materjal għall-konnessjoni bil-kamin |
Iż-żingu ddikjarat, miksi bin-nikil |
Dejta tal-konnessjoni
Konnessjoni tal-konduttur
|
Metodu ta 'konnessjoni |
Konnessjoni bil-kamin |
|
Sezzjoni trasversali tal-konnessjoni |
{{{0}}. 25 mm² 0.75 mm² (mingħajr ferrule) |
|
{{{0}}. 14 mm² 0.75 mm² (bil-ferrule) |
|
|
{{0}}. 25 mm² 0.75 mm² (solidu) |
|
|
Konnessjoni Sezzjoni trasversali AWG |
24 ... 18 (mingħajr ferrule) |
|
26 ... 20 (bil-ferrule) |
|
|
It-tul tat-tqaxxir tal-wajer individwali |
5 mm |
|
Tissikka t-torque |
0. 4 nm (m12 knurl) |
|
0. 2 nm (blokki tat-terminal bil-kamin) |
|
|
0. 8 nm ... 1 nm (kamin tal-pressjoni bid-djar tal-kmiem) |
Propjetajiet elettriċi
|
Vultaġġ ta 'żieda fil-klassifika |
1.5 kV |
|
Reżistenza għall-kuntatt |
Inqas minn jew daqs 8 mΩ |
|
Reżistenza għall-insulazzjoni |
Akbar minn jew daqs 100 mΩ |
|
Vultaġġ nominali Un |
48 V ac |
|
60 V DC |
|
|
Kurrent nominali fi |
4 A |
Propjetajiet mekkaniċi
Dejta mekkanika
|
Ċikli ta 'inserzjoni / irtirar |
Akbar minn jew daqs 50 |
Konnettur
Konnessjoni 1
|
Disinn tar-ras |
Sokit |
|
Ħanut tal-kejbil tar-ras |
dritta |
|
Tip tal-Ħajt tar-Ras |
M12 |
|
Kodifikazzjoni |
A |
Kejbil / linja
|
Tip / kategorija ta 'sinjal |
Universali |
|
It-tul tat-tqaxxir tal-wajer individwali |
5 mm |
Kundizzjonijiet ambjentali u tal-ħajja reali
Kundizzjonijiet ambjentali
|
Grad ta 'protezzjoni |
IP67 |
|
Temperatura ambjentali (operazzjoni) |
-40 grad ... 85 grad (plug / sokit) |
Standards u regolamenti
|
Denominazzjoni standard |
Konnettur M12 |
|
Standards / speċifikazzjonijiet |
IEC 61076-2-101 |
