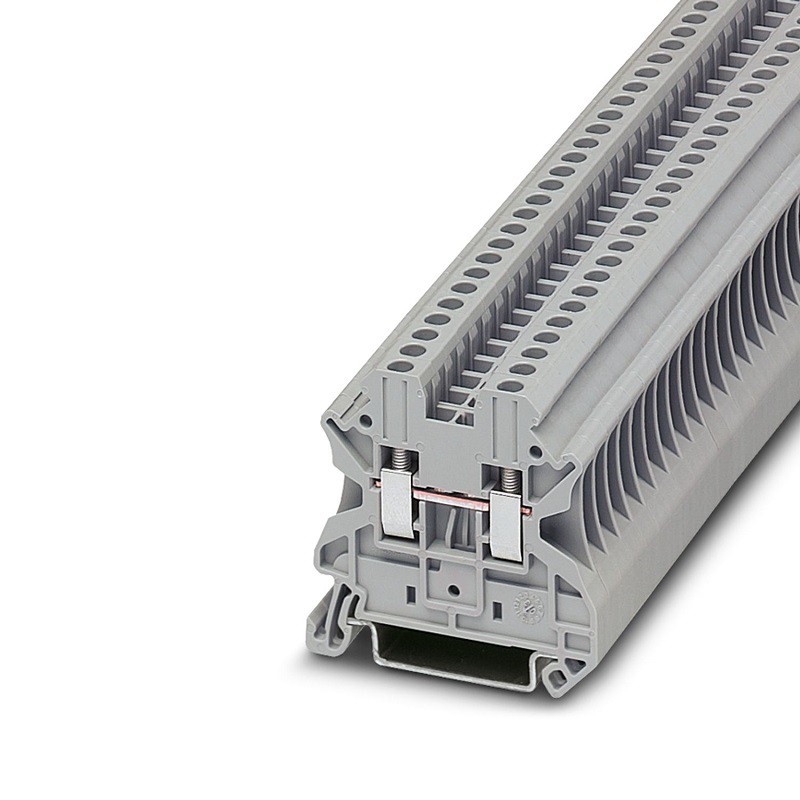

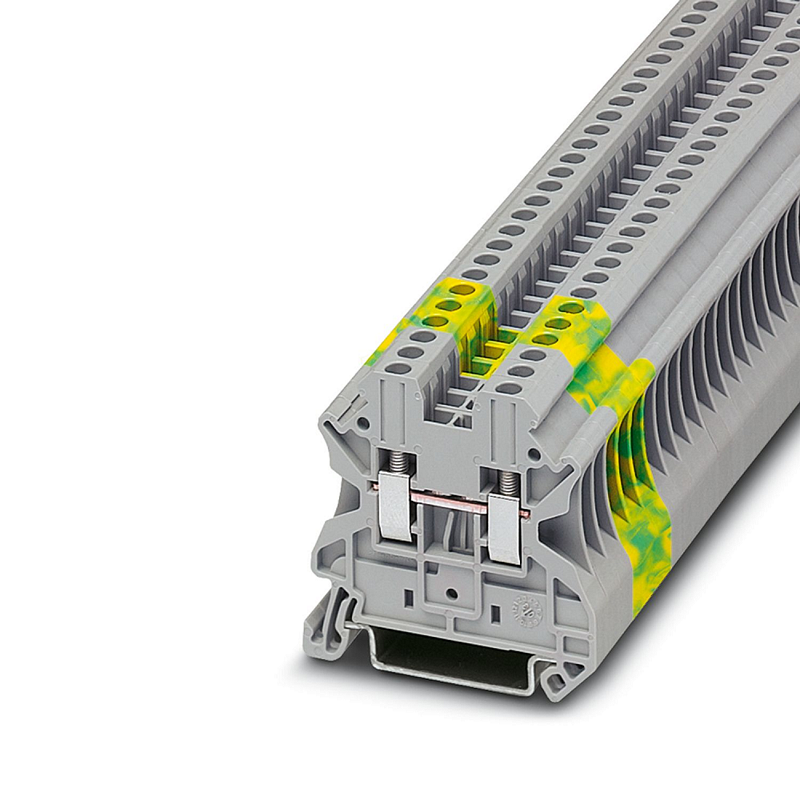

Kuntatt PhoenixUT 2,5 Feed-through Terminal Block 3044076

Introduzzjoni

Phoenix Contact UT 2,5 Feed-through Terminal Block, b'żewġ konnessjonijiet, vultaġġ nominali ta '1 0 00 V, u kurrent nominali ta' 24 Teknika ta 'konnessjoni: konnessjoni bil-kamin, sezzjoni trasversali: 0.14 mm²sa 4 mm², Tip ta 'Immuntar: NS 35 / 7,5, NS 35/15, Kulur: Griż, Sezzjoni trasversali Rated: 2.5 mm².

Karatteristiċi tal-prodott

● L-ispazju kbir tal-wajers jippermetti l-konnessjoni ta 'kondutturi solidi u mitluqin mingħajr l-użu ta' ferrules, anke 'l fuq mis-sezzjoni trasversali nominali.
● Minbarra l-iffrankar tal-ispazju, id-disinn kompatt jippermetti wajers faċli għall-utent f'ammont żgħir ta 'spazju.
● Gwida ta 'tornavit ottima minn xaftijiet bil-kamin magħluqa.

Dejta teknika

Propjetajiet tal-prodott

Tip ta 'prodott	Blokk tat-terminal tal-feed-through
Familja tal-Prodott	Ut
Żona ta 'applikazzjoni	Industrija tal-Ferroviji
	Bini tal-magni
	Inġinerija tal-Pjanti
	Industrija tal-Proċess
Numru ta 'konnessjonijiet	2
Numru ta 'ringieli	1
Potenzjali	1

Karatteristiċi ta 'insulazzjoni

Kategorija ta 'vultaġġ żejjed	Iii
Grad ta 'tniġġis	3

Propjetajiet elettriċi

Vultaġġ ta 'żieda fil-klassifika	8 kV
Dissipazzjoni massima tal-qawwa għal kundizzjoni nominali	0.77 W

Dejta tal-konnessjoni

Numru ta 'konnessjonijiet għal kull livell	2
Sezzjoni trasversali nominali	2.5 mm²
Sezzjoni trasversali nominali AWG	12
Ħajt tal-kamin	M3
Tissikka t-torque	0. 5 0. 6 nm
It-tul tat-tqaxxir	9 mm
Gage ċilindriku intern	A3
Konnessjoni f'Acc. bl-istandard	IEC 60947-7-1
Konduttur sezzjoni trasversali riġida	0. 14 mm² ... 4 mm²
Sezzjoni trasversali AWG	26 ... 12 (acc konvertit għal IEC)
Konduttur sezzjoni trasversali flessibbli	0. 14 mm² ... 4 mm²
Sezzjoni trasversali tal-konduttur, flessibbli [AWG]	26 ... 12 (acc konvertit għal IEC)
Konduttur sezzjoni trasversali flessibbli (ferrule mingħajr kmiem tal-plastik)	0. 14 mm² 2.5 mm²
Sezzjoni trasversali tal-konduttur flessibbli (ferrule bil-kmiem tal-plastik)	0. 14 mm² 2.5 mm²
2 Kondutturi bl-istess sezzjoni trasversali, solidu	0. 14 mm² 1.5 mm²
2 kondutturi bl-istess sezzjoni trasversali, flessibbli	0. 14 mm² 1.5 mm²
2 Kondutturi bl-istess sezzjoni trasversali, flessibbli, bi ferrule mingħajr kmiem tal-plastik	0. 14 mm² 1.5 mm²
2 Kondutturi bl-istess sezzjoni trasversali, flessibbli, bi ferrule twin bil-kmiem tal-plastik	0. 5 mm² 1.5 mm²
Kurrent nominali	24 A
Kurrent massimu tat-tagħbija	32 A (b'sezzjoni trasversali ta '4 mm²)
Vultaġġ nominali	1000 V
Nota	Nota: rilaxxi tal-prodott, sezzjonijiet trasversali tal-konnessjoni u noti dwar il-konnessjoni tal-kejbils tal-aluminju jistgħu jinstabu fiż-żona tat-tniżżil.
Sezzjoni trasversali nominali	2.5 mm²

Data ex

Dejta nominali (ATEX / IECEX)

Identifikazzjoni	X ii 2 gd ex eb iic gb
Firxa tat-temperatura operattiva	-60 grad ... 110 grad
Aċċessorji ex-ċertifikati	3047028 D-UT 2,5 / 10
	3047167 ATP-UT
	12 0 5053 SZS 0,6x3,5
	3022276 CLIPFIX 35-5
	3022218 CLIPFIX 35
Lista tal-pontijiet	Plug-in bridge / fbs 2-5 / 3030161
	Plug-in pont / fbs 3-5 / 3030174
	Plug-in pont / fbs 4-5 / 3030187
	Plug-in pont / fbs 5-5 / 3030190
	Plug-in pont / fbs 10-5 / 3030213
	Plug-in bridge / fbs 20-5 / 3030226
Dejta tal-pont	21 A / 2.5 mm²
Żieda fit-temperatura ex	40 K (23.3 a / 2.5 mm²)
Vultaġġ nominali	690 V
għall-pontijiet bil-pont	690 V
- Fil-pontijiet bejn blokki terminali li ma jmissux	352 V
- Fil-pontijiet bejn blokki terminali li ma jmissux	275 V
- Fil-bridging cut-to-tul bil-qoxra	220 V
- Fil-pontijiet maqtugħin għal tul bi pjanċa tal-qasma	275 V
Vultaġġ ta 'insulazzjoni nominali	630 V
Output	(Permanenti)

Livell Ġenerali ex

Kurrent klassifikat	21 A
Kurrent massimu tat-tagħbija	28 A
Reżistenza għall-kuntatt	0.41 mΩ

Dejta Ġenerali tal-Konnessjoni EX

Firxa tat-torque	{{{0}}. 5 nm 0.6 nm
Sezzjoni trasversali nominali	2.5 mm²
Sezzjoni trasversali nominali AWG	14
Kapaċità ta 'konnessjoni riġida	0. 14 mm² ... 4 mm²
Kapaċità ta 'konnessjoni AWG	26 ... 12
Kapaċità ta 'konnessjoni flessibbli	0. 14 mm² 2.5 mm²
Kapaċità ta 'konnessjoni AWG	26 ... 14
2 Kondutturi bl-istess sezzjoni trasversali, solidu	0. 14 mm² 1.5 mm²
2 kondutturi bl-istess sezzjoni trasversali AWG riġida	26 ... 16
2 kondutturi bl-istess sezzjoni trasversali, mitluqin	0. 14 mm² 1.5 mm²
2 Kondutturi bl-istess sezzjoni trasversali AWG flessibbli	26 ... 16

Dimensjonijiet

Wisa '	5.2 mm
Wisa 'tal-kopertura tat-tarf	2.2 mm
Għoli	47.7 mm
Fond	46.9 mm
Fond fuq ns 35 / 7,5	47.5 mm
Fond fuq ns 35/15	55 mm

Speċifikazzjonijiet materjali

Kulur	griż
Klassifikazzjoni tal-fjammabbiltà skond UL 94	V0
Grupp ta 'materjal iżolanti	I
Materjal iżolanti	Pa
Applikazzjoni ta 'materjal iżolanti statiku fil-kesħa	-60 grad
Indiċi tat-temperatura ta 'materjal ta' insulazzjoni (din en 60216-1 (vde 0304-21))	125 grad
Indiċi tat-temperatura tal-Materjal tal-Insulazzjoni Relattiva (Elec., UL 746 B)	130 grad
Protezzjoni tan-nar għal vetturi tal-ferrovija (din en 45545-2) r22	Hl 1 - hl 3
Protezzjoni tan-nar għal vetturi tal-ferrovija (din en 45545-2) r23	Hl 1 - hl 3
Protezzjoni tan-nar għal vetturi tal-ferrovija (din en 45545-2) r24	Hl 1 - hl 3
Protezzjoni tan-nar għal vetturi tal-ferrovija (din en 45545-2) r26	Hl 1 - hl 3
Rilaxx Kalorimetriku tas-Sħana NFPA 130 (ASTM E 1354)	27,5 MJ / kg
Fjammabbiltà tal-wiċċ NFPA 130 (ASTM E 162)	mgħoddi
Densità ottika speċifika tad-duħħan NFPA 130 (ASTM E 662)	mgħoddi
Tossiċità tal-gass tad-duħħan NFPA 130 (SMP 800C)	mgħoddi

Testijiet elettriċi

Test tal-vultaġġ tal-mewġ

Test tal-vultaġġ tat-test	9.8 kV
Riżultat	Test mgħoddi

Frekwenza tal-enerġija li tiflaħ il-vultaġġ

Test tal-vultaġġ tat-test	2.2 kV
Riżultat	Test mgħoddi

Propjetajiet mekkaniċi

Dejta mekkanika

Pannell tal-ġenb miftuħ

IVA

Testijiet mekkaniċi

Qawwa mekkanika

Riżultat

Test mgħoddi

Sekwestru fuq it-trasportatur

DIN L-appoġġ tal-ferrovija / iffissar	NS 35
Setpoint tal-Forza tat-Test	1 N
Riżultat	Test mgħoddi

Test għal ħsara fil-konduttur u slackening

Veloċità tar-rotazzjoni	10 (+ / - 2) rpm
Rivoluzzjonijiet	135
Sezzjoni trasversali / piż tal-konduttur	{{0}}. 14 mm² / 0.2 kg
	2.5 mm² / 0. 7 kg
	4 mm² / 0. 9 kg
Riżultat	Test mgħoddi

Kundizzjonijiet ambjentali u tal-ħajja reali

Test tal-fjamma tal-labra

Ħin ta 'espożizzjoni

30 s

Oxxillazzjoni / ħoss tal-broadband

Speċifikazzjoni	Din en 50155 (vde 0115-200): 2022-06
Spettru	Kategorija tat-Test tal-Ħajja tas-Servizz 2, immuntat fuq il-bogie
Frekwenza	f₁= 5 hz to f₂= 250 Hz
Livell ta 'ASD	6.12 (m / s²) ² / Hz
Aċċellerazzjoni	3.12g
Tul tat-test għal kull assi	5 h
Direzzjonijiet tat-test	X-, y- u z-assi

Xokkijiet

Speċifikazzjoni	Din en 50155 (vde 0115-200): 2022-06
Forma tal-polz	Nofs sine
Aċċellerazzjoni	30g
Tul ta 'xokk	18 ms
Numru ta 'xokkijiet għal kull direzzjoni	3
Direzzjonijiet tat-test	X-, y- u z-assi (pos. U neg.)

Kundizzjonijiet ambjentali

Temperatura ambjentali (operazzjoni)	-60 grad ... 110 grad (firxa tat-temperatura operattiva inkl. Awto-tisħin; għal temperatura operattiva massima għal żmien qasir, ara RTI Elec.)
Temperatura ambjentali (ħażna / trasport)	-25 grad ... 60 grad (għal żmien qasir, mhux aktar minn 24 h, {-60 grad sa +70 grad)
Temperatura ambjentali (assemblaġġ)	-5 grad ... 70 grad
Temperatura ambjentali (attwazzjoni)	-5 grad ... 70 grad
Umdità permissibbli (operazzjoni)	20 % ... 90 %
Umdità permissibbli (ħażna / trasport)	30 % ... 70 %
