Phoenix Contact Opt -24 DC / 24DC / 2 Relay tal-Istat Solidu Miniature 2966595

Introduzzjoni

Phoenix kuntatt opt -24 dc / 24dc / 2 relay tal-qawwa tal-istat solidu, plug-in, minjatura, 1 n / o kuntatt, input: 24 V DC, output: 3 ... 33 V DC / 3 a

Karatteristiċi tal-prodott

• reżistenza għal xokk u vibrazzjoni;
• Prova li tista 'tinħasel u RT III;
• durabilità u reżistenza għall-ilbies;

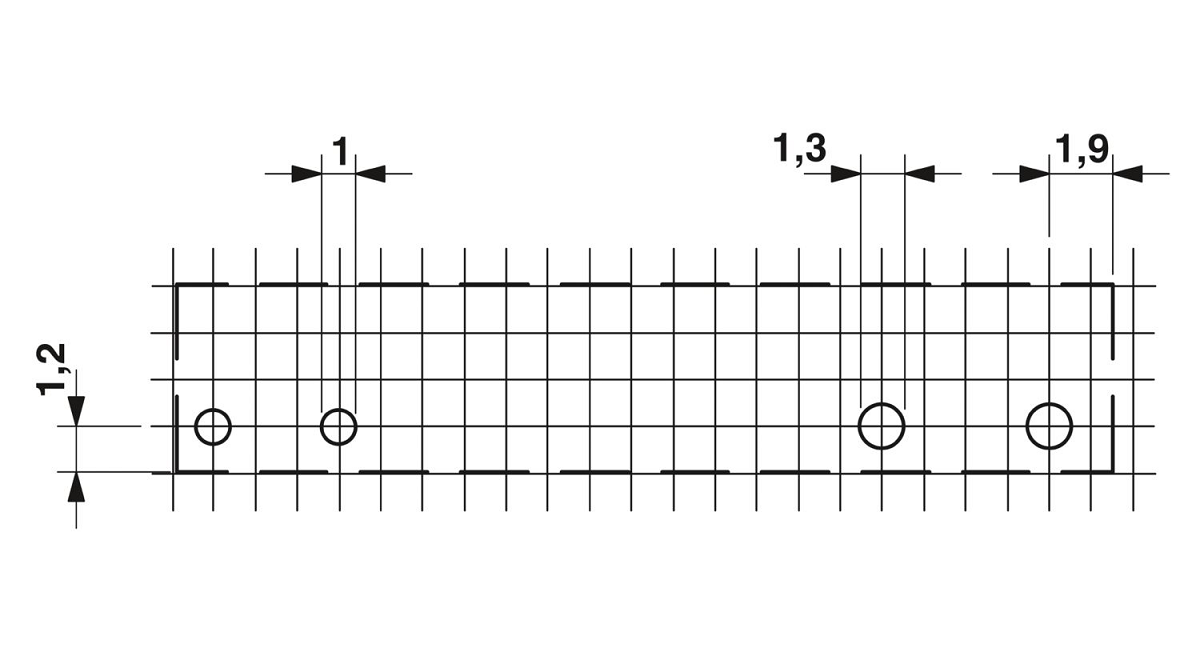

• Salderabbli għal PCB;
• Kapaċità tal-bdil sa 24V DC / 3A

Dejta teknika

Propjetajiet tal-prodott

Tip ta 'prodott	Relay ta 'stat solidu wieħed
Modalità operattiva	Fattur operattiv ta '100%

Karatteristiċi ta 'insulazzjoni

Insulazzjoni

Insulazzjoni bażika

Karatteristiċi ta 'insulazzjoni: standards / regolamenti

Insulazzjoni	Insulazzjoni bażika
Kategorija ta 'vultaġġ żejjed	Iii
Grad ta 'tniġġis	2

Propjetajiet elettriċi

Dissipazzjoni massima tal-qawwa għal kundizzjoni nominali	0.17 W
Vultaġġ tat-test (input / output)	2.5 kV (50 Hz, 1 min., Input / output)

Dejta ta 'input

Vultaġġ ta 'input nominali un	24 V DC
Firxa ta 'vultaġġ ta' input b'referenza għan-NU	0.8 ... 1.2
Firxa ta 'vultaġġ ta' input	19.2 V DC 28.8 V DC
Qlib tal-limitu "0" sinjal, vultaġġ	Inqas minn jew daqs 10 V
Limitu tal-Qlib "1" Vultaġġ tas-Sinjal	Akbar minn jew daqs 16 V
Kurrent tipiku tal-input fin-NU	7 mA
Ħin tipiku ta 'rispons	20 µs (fin-NU)
Ħin tipiku ta 'tifi	300 µs (fin-NU)
Frekwenza ta 'trasmissjoni	300 Hz

Dejta tal-ħruġ

Kuntatt tat-tip ta 'bidla	1 n / o kuntatt
Disinn tal-produzzjoni diġitali	elettroniku
Firxa tal-vultaġġ tal-ħruġ	3 V DC ... 33 V DC
Tillimita l-kurrent kontinwu	3 a (ara l-kurva tad-derating)
Kurrent massimu ta 'inrush	15 A (10 ms)
Qatra ta 'vultaġġ f'massimu. tillimita l-kurrent kontinwu	Inqas minn jew daqs 150 mV
Ċirkwit tal-ħruġ	2- Konduttur, f'wiċċ l-ilma
Ċirkwit protettiv	Protezzjoni tal-polarità b'lura
Ċirkwit protettiv	Protezzjoni kontra ż-żieda
