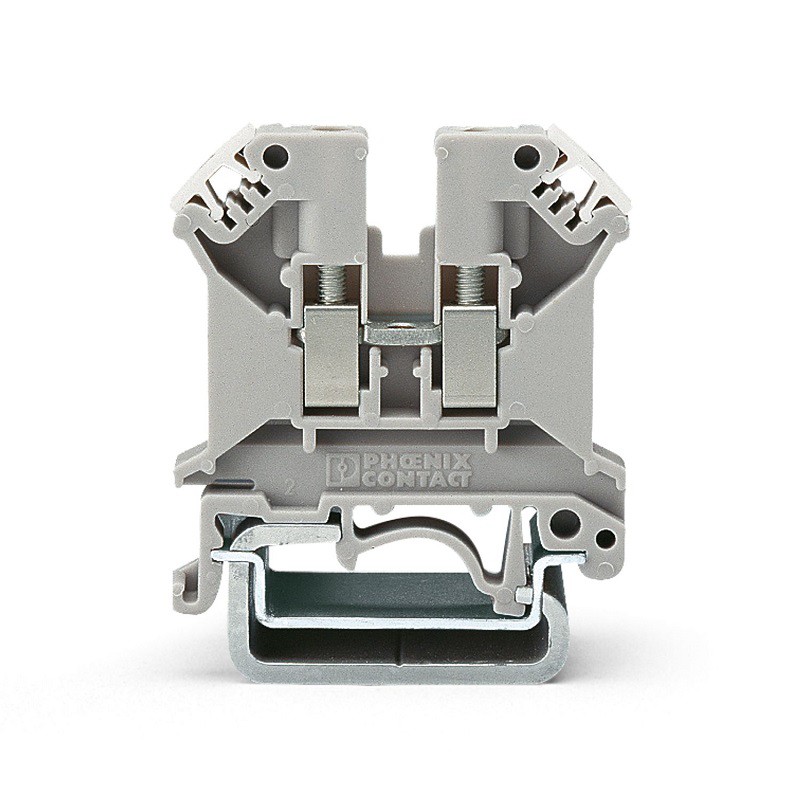

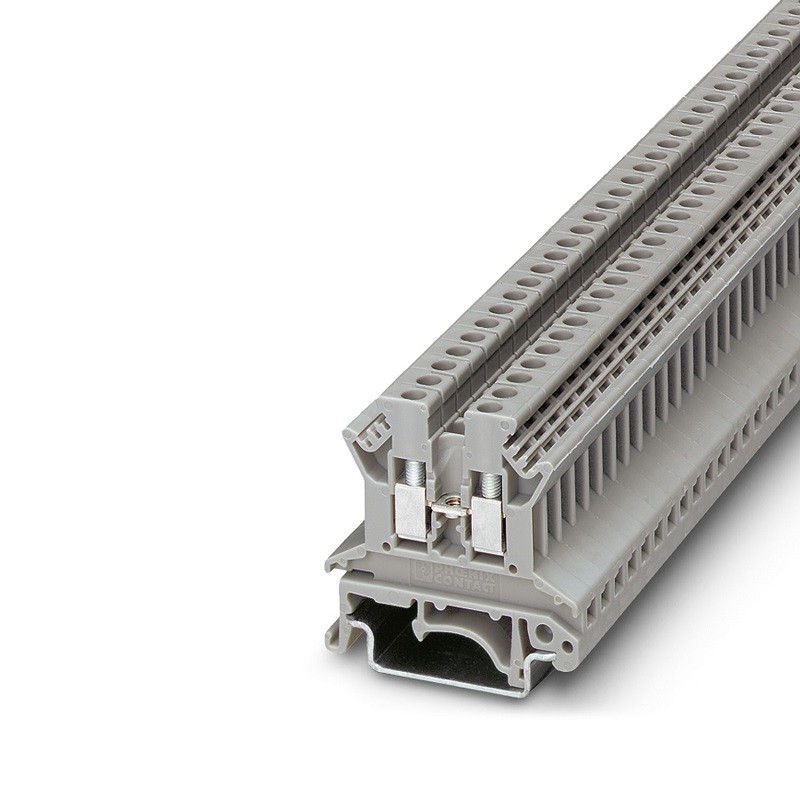

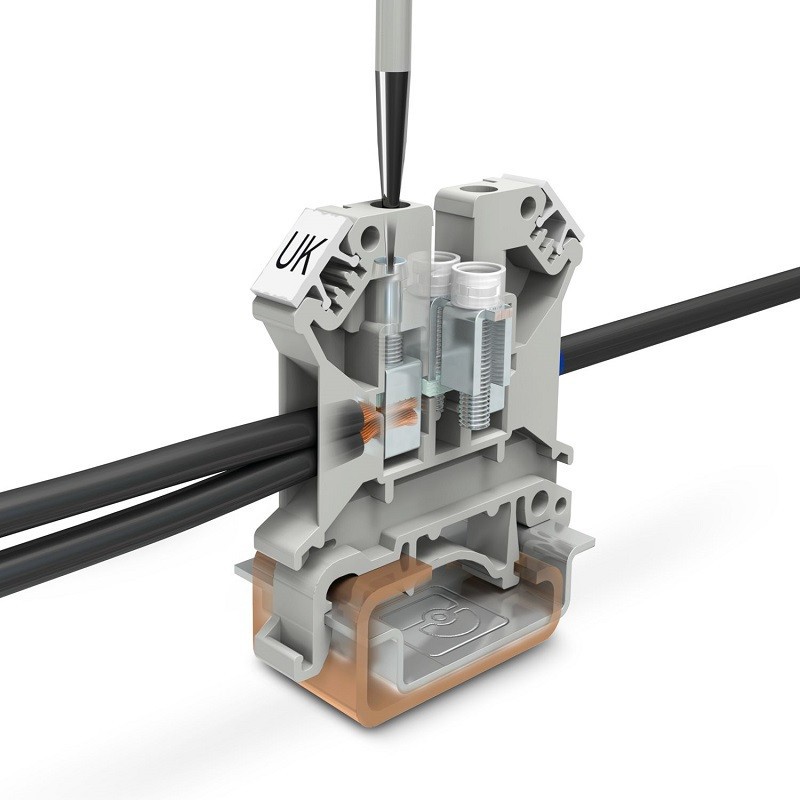

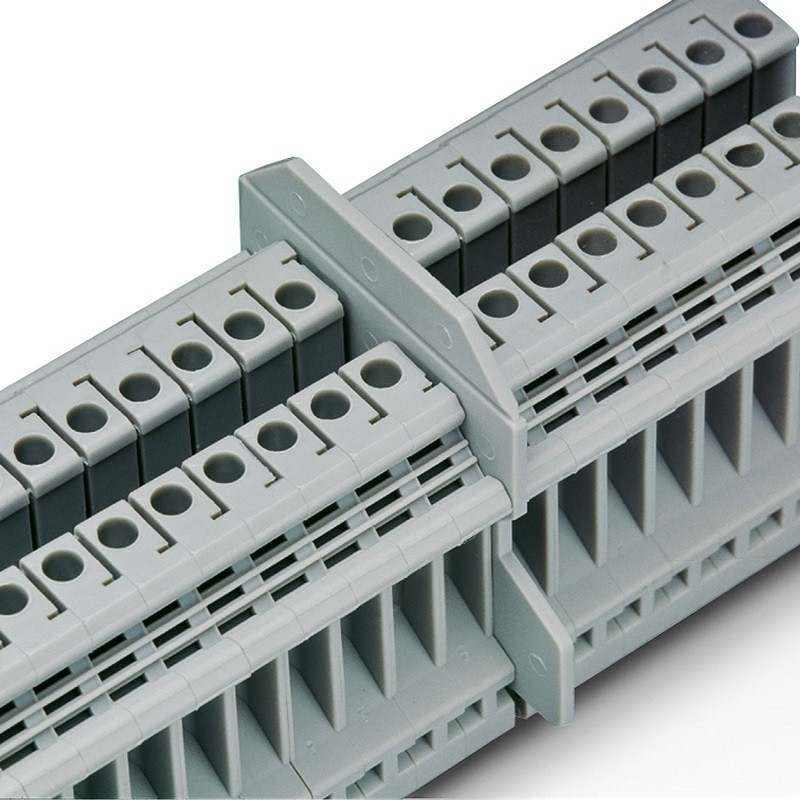

Phoenix Contact UK 2.5 N 3003347

Tip ta 'prodott

Blokk tat-terminal tal-feed-through

Familja tal-Prodott

Ir-Renju Unit

Numru ta 'konnessjonijiet

2

Numru ta 'ringieli

1

Potenzjali

1

Status tal-Ġestjoni tad-Dejta

Reviżjoni tal-Artikolu

17

Karatteristiċi ta 'insulazzjoni

Kategorija ta 'vultaġġ żejjed

Iii

Grad ta 'tniġġis

3

Vultaġġ ta 'żieda fil-klassifika

8 kV

Dissipazzjoni massima tal-qawwa għal kundizzjoni nominali

0.77 W

Numru ta 'konnessjonijiet għal kull livell

2

Sezzjoni trasversali nominali

2.5 mm²

Ħajt tal-kamin

M3

Tissikka t-torque

{{{0}}. 6 ... 0.8 nm

It-tul tat-tqaxxir

7 mm

Gage ċilindriku intern

A3

Konnessjoni f'Acc. bl-istandard

IEC 60947-7-1

Konduttur sezzjoni trasversali riġida

0. 2 mm² ... 4 mm²

Sezzjoni trasversali AWG

24 ... 12 (acc konvertit għal IEC)

Konduttur sezzjoni trasversali flessibbli

0. 2 mm² ... 2.5 mm²

Sezzjoni trasversali tal-konduttur, flessibbli [AWG]

24 ... 14 (acc konvertit għal IEC)

Konduttur sezzjoni trasversali flessibbli (ferrule mingħajr kmiem tal-plastik)

0. 25 mm² ... 2.5 mm²

Sezzjoni trasversali tal-konduttur flessibbli (ferrule bil-kmiem tal-plastik)

0. 25 mm² ... 1.5 mm²

Sezzjoni trasversali bil-pont tal-inserzjoni, riġidu

2.5 mm²

Sezzjoni trasversali bi pont ta 'inserzjoni, flessibbli

2.5 mm²

2 Kondutturi bl-istess sezzjoni trasversali, solidu

0. 2 mm² ... 1 mm²

2 kondutturi bl-istess sezzjoni trasversali, flessibbli

0. 2 mm² ... 1 mm²

2 Kondutturi bl-istess sezzjoni trasversali, flessibbli, bi ferrule mingħajr kmiem tal-plastik

0. 25 mm² ... 1 mm²

2 Kondutturi bl-istess sezzjoni trasversali, flessibbli, bi ferrule twin bil-kmiem tal-plastik

0. 5 mm² ... 1.5 mm²

Kurrent nominali

24 A

Kurrent massimu tat-tagħbija

24 a (b'sezzjoni trasversali ta '2.5 mm²)

Vultaġġ nominali

800 V

Sezzjoni trasversali nominali

2.5 mm²

Dejta nominali (ATEX / IECEX)

Identifikazzjoni

X ii 2 g ex eb iic gb

Firxa tat-temperatura operattiva

-60 grad ... 105 grad

Aċċessorji ex-ċertifikati

3001022 D-UK 2,5

3003020 D-UK 4/10

1212587 SF-SL 0, 6x3, 5-100 S-VDE

1201442 E / UK

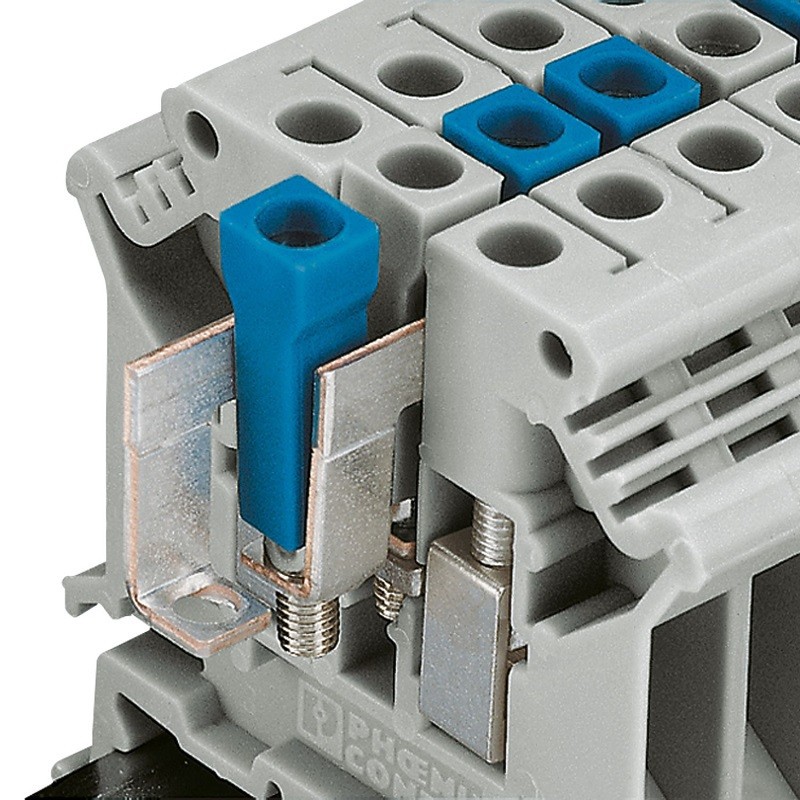

Lista tal-pontijiet

Pont Fiss / FBR 2-5- EX / 0716129

Pont Fiss / FBR 10-5- EX / 2303226

Pont Fiss / FBR 80-5- EX / 3000942

Dejta tal-pont

20 A / 2.5 mm²

Żieda fit-temperatura ex

40 K (20.5 A / 2.5 mm²)

40 K (25.5 A / 4 mm²)

Vultaġġ nominali

550 V

għall-pontijiet bil-pont

550 V

- Fil-pontijiet bejn blokki terminali li ma jmissux

176 V

Vultaġġ ta 'insulazzjoni nominali

500 V

output

(Permanenti)

Livell Ġenerali ex

Kurrent klassifikat

20.5 A (2.5 mm²)

Kurrent massimu tat-tagħbija

25.5 A (4 mm²)

Reżistenza għall-kuntatt

0.34 mΩ

Dejta Ġenerali tal-Konnessjoni EX

Firxa tat-torque

{{{0}}. 6 nm ... 0.8 nm

Sezzjoni trasversali nominali

2.5 mm²

Sezzjoni trasversali nominali AWG

14

Kapaċità ta 'konnessjoni riġida

0. 2 mm² ... 4 mm²

Kapaċità ta 'konnessjoni AWG

24 ... 12

Kapaċità ta 'konnessjoni flessibbli

0. 2 mm² ... 2.5 mm²

Kapaċità ta 'konnessjoni AWG

24 ... 14

2 Kondutturi bl-istess sezzjoni trasversali, solidu

0. 2 mm² ... 1 mm²

2 kondutturi bl-istess sezzjoni trasversali AWG riġida

24 ... 18

2 kondutturi bl-istess sezzjoni trasversali, mitluqin

0. 2 mm² ... 1 mm²

2 Kondutturi bl-istess sezzjoni trasversali AWG flessibbli

24 ... 18

Wisa '

5.2 mm

Wisa 'tal-kopertura tat-tarf

1.5 mm

Għoli

42.5 mm

Fond fuq ns 32

47 mm

Fond fuq NS 35 / 7,5

42 mm

Fond fuq ns 35/15

49.5 mm

Kulur

Griż (RAL 7042)

Klassifikazzjoni tal-fjammabbiltà skond UL 94

V2

Grupp ta 'materjal iżolanti

I

Materjal iżolanti

Pa

Applikazzjoni ta 'materjal iżolanti statiku fil-kesħa

-40 grad

Indiċi tat-temperatura tal-Materjal tal-Insulazzjoni Relattiva (Elec., UL 746 B)

125 grad

Test tal-vultaġġ tal-mewġ

Test tal-vultaġġ tat-test

9.8 kV

Riżultat

Test mgħoddi

Test tar-rise tat-temperatura

Rekwiżit Test tar-Rise tat-Temperatura

Żieda fit-temperatura inqas minn jew daqs 45 k

Riżultat

Test mgħoddi

Żmien qasir jiflaħ il-kurrent 2.5 mm²

0. 3 Ka

Żmien qasir jiflaħ il-kurrent 4 mm²

0. 48 ka

Riżultat

Test mgħoddi

Frekwenza tal-enerġija li tiflaħ il-vultaġġ

Test tal-vultaġġ tat-test

2 kV

Riżultat

Test mgħoddi

Dejta mekkanika

Pannell tal-ġenb miftuħ

IVA

Qawwa mekkanika

Riżultat

Test mgħoddi

Sekwestru fuq it-trasportatur

DIN L-appoġġ tal-ferrovija / iffissar

NS 32 / NS 35

Setpoint tal-Forza tat-Test

1 N

Riżultat

Test mgħoddi

Test għal ħsara fil-konduttur u slackening

Veloċità tar-rotazzjoni

10 rpm

Rivoluzzjonijiet

135

Sezzjoni trasversali / piż tal-konduttur

{{{0}}. 2 mm² / 0.2 kg

2.5 mm² / 0. 7 kg

4 mm² / 0. 9 kg

Riżultat

Test mgħoddi

Test tal-fjamma tal-labra

Ħin ta 'espożizzjoni

30 s

Riżultat

Test mgħoddi

Kundizzjonijiet ambjentali

Temperatura ambjentali (operazzjoni)

-60 grad ... 110 grad (firxa tat-temperatura operattiva inkl. Awto-tisħin; għal temperatura operattiva massima għal żmien qasir, ara RTI Elec.)

Temperatura ambjentali (ħażna / trasport)

-25 grad ... 60 grad (għal żmien qasir, mhux aktar minn 24 h, -60 grad sa +70 grad)

Temperatura ambjentali (assemblaġġ)

-5 grad ... 70 grad

Temperatura ambjentali (attwazzjoni)

-5 grad ... 70 grad

Umdità permissibbli (operazzjoni)

20 % ... 90 %

Umdità permissibbli (ħażna / trasport)

30 % ... 70 %

Konnessjoni f'Acc. bl-istandard

IEC 60947-7-1

Tip ta 'mmuntar

NS 35 / 7,5

NS 35/15

NS 32
