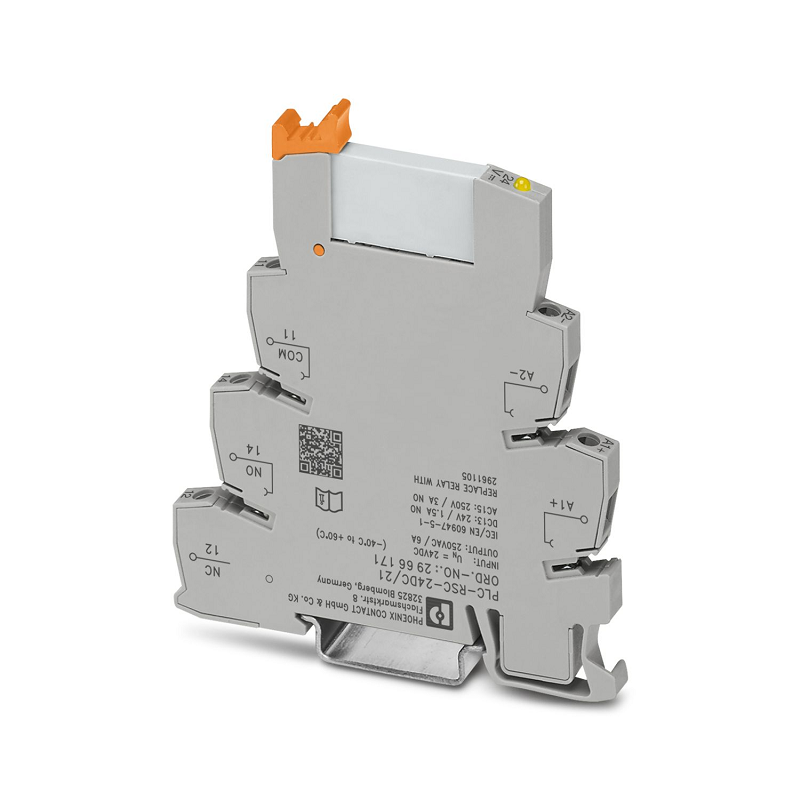

Phoenix Contact PLC-RSC -24 DC / 21 Modulu tar-Relay 2966171

Introduzzjoni

L-interface PLC jinkludi blokka tat-terminal bażiku (PLC-BSC ... / 21) b'konnessjoni bil-kamin u relay ta 'daqs żgħir plug-in b'kuntatt ta' enerġija, iddisinjat għall-assemblaġġ fuq ferrovija DIN (NS 35 / 7.5, 1 kuntatt ta 'bidla, vultaġġ ta' input 24 V DC).

Karatteristiċi tal-prodott

Il-prodott għandu disinn irqiq, konnessjoni effiċjenti mal-kejbils tas-sistema bl-użu tal-adapter V8, relay issiġillat RT III, iżolament sigur bejn il-kolja u l-ġenb tal-kuntatt, pontijiet plug-in funzjonali u ċirkwit ta 'input integrat u ċirkwit ta' soppressjoni ta 'interferenza.

Dejta teknika

Noti

Ġenerali

Is-separazzjoni tal-pjanċa PLC-ATP għandha tkun installata għal vultaġġi ikbar minn 250 V (L1, L2, L3) bejn blokki terminali identiċi fil-moduli li jmissu magħhom. Il-pont potenzjali mbagħad jitwettaq bi fbst 8- plc ... jew fbst 500 ....

Propjetajiet tal-prodott

Tip ta 'prodott	Modulu tar-Relay
Familja tal-Prodott	Plc-interface
Applikazzjoni	Universali
Modalità operattiva	Fattur operattiv ta '100%
Ħajja tas-Servizz Mekkaniku	2x 10⁷ċikli

Propjetajiet elettriċi

Dissipazzjoni massima tal-qawwa għal kundizzjoni nominali	0.22 W
Vultaġġ tat-test (stralċ / kuntatt)	4 kV AC (50 Hz, 1 min., Stralċ / Kuntatt)

Karatteristiċi ta 'insulazzjoni: coil / kuntatt

Vultaġġ ta 'insulazzjoni nominali	250 V
Impuls klassifikat li jiflaħ il-vultaġġ	6 kV
Kategorija ta 'vultaġġ żejjed	Iii
Grad ta 'tniġġis	3

Dejta ta 'input

In-naħa tal-kolja

Vultaġġ ta 'input nominali un	24 V DC
Firxa ta 'vultaġġ ta' input	18.5 V DC 33.6 V DC (20 grad)
Sewqan u funzjoni	monostabbli
Drive (Polarità)	polarizzat
Kurrent tipiku tal-input fin-NU	9 Ma
Ħin tipiku ta 'rispons	5 ms
Ħin tipiku ta 'rilaxx	8 ms

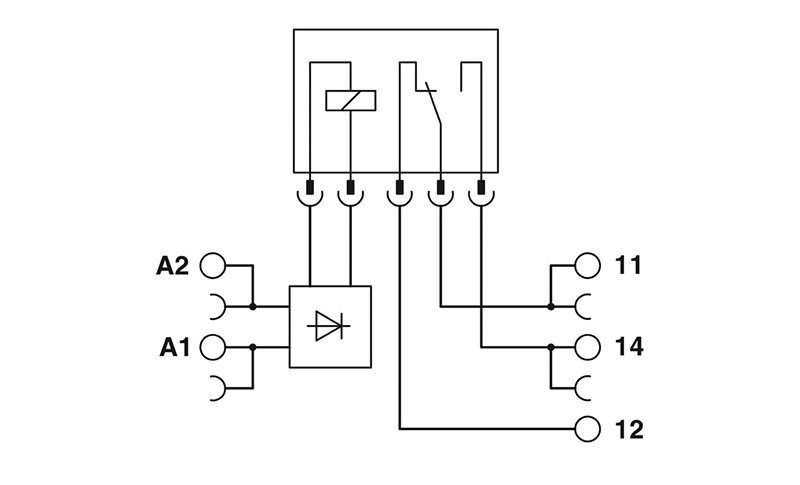

Ċirkwit protettiv	Protezzjoni bil-maqlub tal-polarità; Dijodu għall-protezzjoni tal-polarità
Ċirkwit protettiv	Dijodu freewheeling; DIODE FEEWELING
Wiri tal-vultaġġ operattiv	LED isfar

Dejta tal-ħruġ

Qlib

Kuntatt tat-tip ta 'bidla	1 kuntatt tal-bidla
Tip ta 'Kuntatt tal-Iswiċċ	Kuntatt wieħed
Tip ta 'Konnessjoni ta' Kuntatt	Kuntatt tal-qawwa
Materjal ta 'kuntatt	Agsno
Vultaġġ massimu tal-qlib	250 V AC / DC (il-pjanċa li tissepara PLC-ATP għandha tkun installata għal vultaġġi ikbar minn 250 V (L1, L2, L3) bejn blokki tat-terminal identiċi fil-moduli li jmissu magħhom. Il-pontijiet potenzjali mbagħad jitwettqu bi FBST 8- PLC ... jew ... FBST 500 ...)
Vultaġġ tal-qlib minimu	5 V (100 mA)
Tillimita l-kurrent kontinwu	6 A
Kurrent massimu ta 'inrush	10 A (4 s)
Min. Qlib tal-kurrent	10 Ma (12 V)
Kurrent ta 'ċirkwit qasir	200 A (kurrent ta 'ċirkwit qasir kondizzjonali)

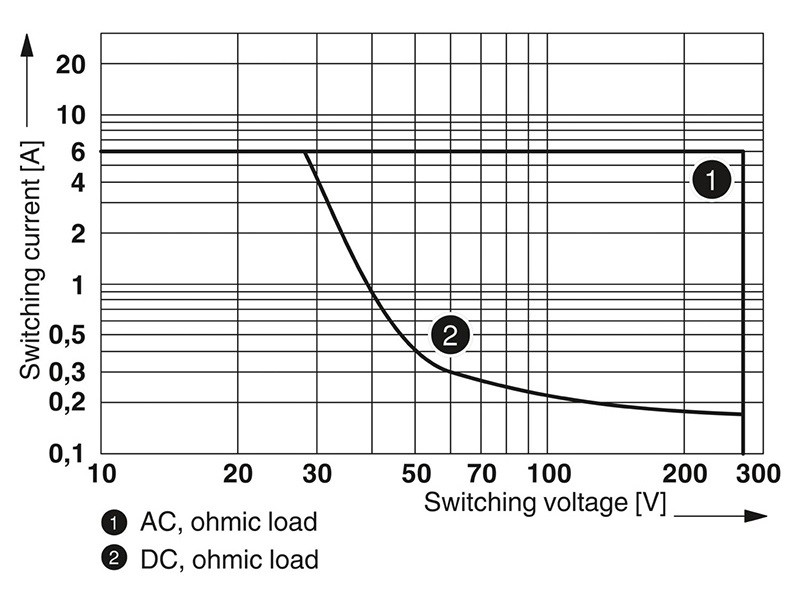

Interruzzjoni tal-Klassifikazzjoni (Tagħbija Ohmika) Max.	140 W (f'24 V DC)
	20 W (fi 48 V DC)
	18 W (f'60 V DC)
	23 W (f'110 V DC)
	40 W (f'220 V DC)
	1500 VA (għal 250 V AC)
Fjus tal-ħruġ	4 a gl / gg neozed
Kapaċità tal-Qlib	2 A (f'24 V, DC13)
	0. 2 a (f'110 V, dc13)
	0. 1 a (f'220 V, dc13)
	3 A (f'24 V, AC15)
	3 A (f'120 V, AC15)
	3 A (f'230 V, AC15)

Dejta tal-konnessjoni

Metodu ta 'konnessjoni	Konnessjoni bil-kamin
It-tul tat-tqaxxir	8 mm
Ħajt tal-kamin	M3
Konduttur sezzjoni trasversali riġida	0. 14 mm² 2.5 mm²
Konduttur sezzjoni trasversali flessibbli	0. 14 mm² 2.5 mm²
	0. 2 mm² 2.5 mm² (ferrule wieħed)
	2x 0. 5 mm² 1.5 mm² (Twin Ferrule)
Konduttur sezzjoni trasversali AWG	26 ... 14
Tissikka t-torque	{{{0}}. 6 nm 0.8 nm

Dimensjonijiet

Wisa '	6.2 mm
Għoli	80 mm
Fond	94 mm

Speċifikazzjonijiet materjali

Kulur	Griż (RAL 7042)
Klassifikazzjoni tal-fjammabbiltà skond UL 94	V 0 (akkomodazzjoni)

Kundizzjonijiet ambjentali u tal-ħajja reali

Grad ta 'protezzjoni (relay)	RT III (Relay)
Grad ta 'Protezzjoni (Bażi tar-Relay)	IP20 (Bażi tar-Relay)
Grad ta 'protezzjoni (post ta' installazzjoni)	Akbar minn jew daqs IP54 (post ta 'installazzjoni)

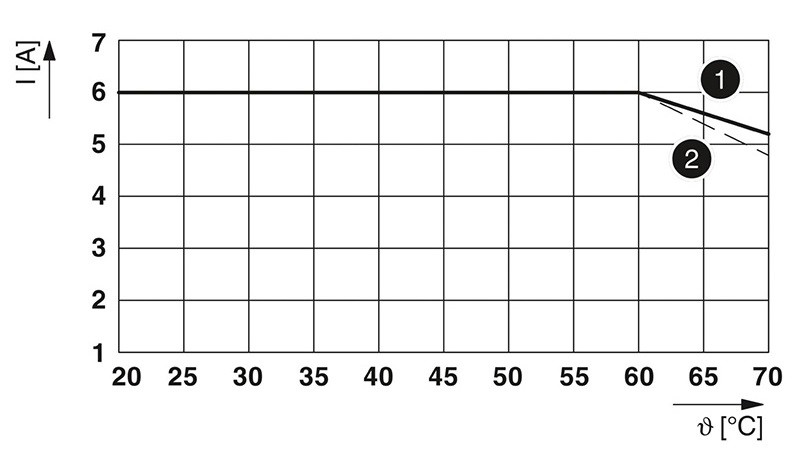

Temperatura ambjentali (operazzjoni)	-40 grad ... 70 grad (ara li derating)
Temperatura ambjentali (ħażna / trasport)	-40 grad ... 85 grad

Approvazzjonijiet

Ċertifikat

Konformi mal-CE

Ukca

Ċertifikat

UKCA-konformi

Approvazzjoni tal-bini tal-vapuri

Ċertifikat

TAE0000196

Test tal-gass korrużiv

Identifikazzjoni	ISA-S71.04. Grupp Harsh G3
	En 60068-2-60

Dejta DNV GL

Temperatura	D
Umdità	A
Vibrazzjoni	B/C
EMC	B
Magħluq	Il-protezzjoni meħtieġa skont ir-regoli għandha tiġi pprovduta mal-installazzjoni abbord
