Phoenix ikkuntattja cbmc e 4 24 dc / 1-10 a Ela Electronic Circuit Breaker 2906032
Introduzzjoni
Erba 'tagħbijiet f'24 V DC huma protetti mill-kuntatt Phoenix CBMC E 4 24 DC / 1-10 A No Channel Electronic Circuit Breaker kontra tagħbija żejda u short circuit. bil-kurrenti nominali speċifikati jiġu msakkra elettronikament. Biex tkun immuntat fuq DIN Binarji.
Karatteristiċi tal-prodott
• Sostituzzjoni ta 'unità mingħajr ippjanar mill-ġdid issir sempliċi permezz tad-disinn kompatt u l-għażliet ta' personalizzazzjoni.
• LED ta 'push-button wieħed jippermetti li ċ-ċirkwiti jinbidlu mingħajr il-bżonn ta' tagħmir.
• L-illokkjar elettroniku jipprovdi sigurtà affidabbli kontra bidliet mhux intenzjonati fil-valuri eżistenti.
• LEDs ta 'l-istatus ta' kulur ċar tat-traffiku jipprovdu valutazzjoni tal-kundizzjoni operattiva f'ħin reali.
Dejta teknika
Ġenerali
|
Nota |
Ċirkwiti ta 'qosor iebsin ripetuti jistgħu jnaqqsu l-integrali tat-tidwib tal-fjus tal-backup integrat. |
Propjetajiet tal-prodott
|
Tip ta 'prodott |
Circuit Breakers tal-Apparat |
|
Familja tal-Prodott |
CBMC |
|
Tip |
Modulu tal-Ferrovija Din, biċċa waħda |
|
Numru ta 'pożizzjonijiet |
1 |
|
Numru tal-kanali |
4 |
Status tal-Ġestjoni tad-Dejta
|
Reviżjoni tal-Artikolu |
12 |
Karatteristiċi ta 'insulazzjoni
|
Klassi ta 'protezzjoni |
Iii |
|
Grad ta 'tniġġis |
2 |
Propjetajiet elettriċi
Ġenerali
|
Vultaġġ operattiv |
18 V DC ... 30 V DC |
|
Vultaġġ nominali |
24 V DC |
|
Kurrent klassifikat fi |
massimu. 40 A DC (IN +) |
|
massimu. 40 A DC (għal kull pożizzjoni tat-terminal meta jnaqqas apparat addizzjonali permezz ta '+) |
|
|
Kurrent klassifikat fi |
1/2/3/4 / 5/6/7/8/9/10 A DC (aġġustabbli għal kull kanal tal-ħruġ) |
|
Kurrent klassifikat (aġġustat minn qabel) |
4 A |
|
Vultaġġ ta 'żieda fil-klassifika |
0. 5 kV |
|
Metodu tat-tgerbib |
E (Elettroniku) |
|
Reżistenza għall-feedback |
massimu. 35 V DC |
|
Fjus tal-backup meħtieġ |
Meħtieġ biss jekk imax tal-provvista tal-enerġija> il-kapaċità ta 'bidla ta' ċirkwiti qosra. Element integrat ta 'falliment. |
|
Kapaċità ta 'bidla ta' ċirkwiti qosra |
300 A |
|
Qawwa dielettrika |
massimu. 35 V DC (Ċirkuwitu tat-Tagħbija) |
|
Fjus |
elettroniku |
|
Effiċjenza |
> 99 % |
|
Kurrent taċ-ċirkwit magħluq i0 |
tip. 25 mA |
|
Dissipazzjoni tal-qawwa |
tip. 0. 6 w (operazzjoni bla tagħbija) |
|
< 9 W (Nominal operation) |
|
|
Ħin ta 'inizjalizzazzjoni tal-modulu |
1.6 s |
|
Ħin ta 'stennija wara li tintefa' ta 'kanal |
5 s (b'kamra żejda / short circuit) |
|
Kejl tat-tolleranza i |
± 15 % |
|

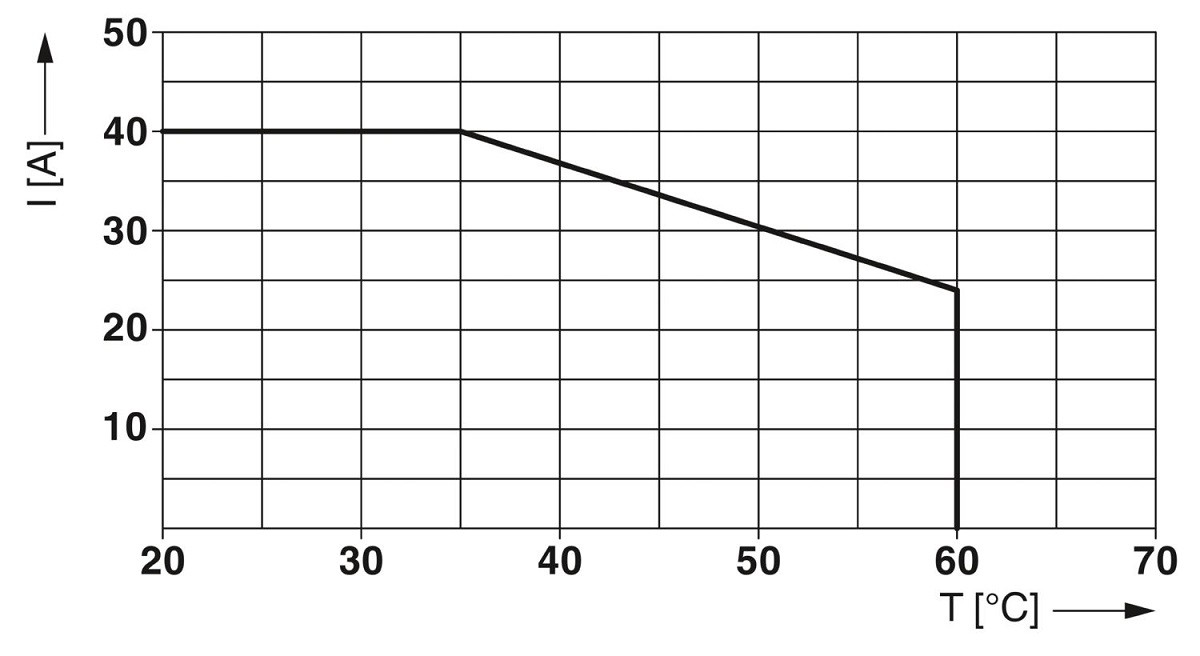

Temperatura derating |
24 A DC (f'60 grad) |
|
28 A DC (f'54 grad) |
|
|
32 A DC (f'47 grad) |
|
|
36 A DC (f'41 grad) |
|
|
40 A DC (f'35 grad) |
|
|
MTBF (IEC 61709, SN 29500) |
8403361 h (f'25 grad b'21% tagħbija) |
|
3067484 h (f'40 grad b'tagħbija ta '34 .25%) |
|
|
534188 h (f'35 grad b'100% tagħbija) |
|
|
Element li ma jgħaddix |
15 A DC (għal kull kanal tal-ħruġ) |
|
Kuntatt tat-tip ta 'bidla |
mingħajr iżolament elettriku |
Ċirkuwitu tat-Tagħbija
|
Ħin ta 'għeluq |
Inqas minn jew daqs 1 0 ms (għal short circuit> 2.0 x in) 1 S (1. {2 2. 0 x in) |
|
Sħiħ ta 'undervoltage |
Inqas minn jew daqs 17.8 V DC (attiv) |
|
Akbar minn jew daqs 18.8 V DC (inattiv) |
|
|
Telf ta 'vultaġġ żejjed |
Akbar minn jew daqs 30.5 V DC (attiv) |
|
Inqas minn jew daqs 29.5 V DC (inattiv) |
|
|
Massimu. tagħbija kapaċitativa |
45000 µF (skont l-issettjar tal-kurrent u l-kurrent ta 'ċirkwit qasir disponibbli) |
|
Switch-on dewmien |
0. 1 s (kull kanal tal-ħruġ) |
Indikatur / sinjalazzjoni mill-bogħod
|
Isem tal-konnessjoni |
Ċirkwit ta 'indikazzjoni mill-bogħod |
|
Funzjoni tal-Qlib |
Kuntatt n / o |
|
Vultaġġ operattiv |
0 v dc ... 30 V DC |
|
Kurrent operattiv |
100 mA DC |
Dejta tal-konnessjoni
Ċirkwit ewlieni fi +
|
Metodu ta 'konnessjoni |
Konnessjoni push-in |
|
It-tul tat-tqaxxir |
15 mm |
|
Konduttur sezzjoni trasversali riġida |
0. 2 mm² ... 10 mm² |
|
Konduttur Sezzjoni trasversali AWG |
24 ... 8 |
|
Sezzjoni trasversali tal-konduttur, flessibbli, bil-ferrule, bil-kmiem tal-plastik |
0. 25 mm² ... 4 mm² |
|
Konduttur sezzjoni trasversali flessibbli, bi ferrule mingħajr kmiem tal-plastik |
0. 25 mm² ... 6 mm² |
Ċirkuwitu Prinċipali
|
Metodu ta 'konnessjoni |
Konnessjoni push-in |
|
It-tul tat-tqaxxir |
10 mm |
|
Konduttur sezzjoni trasversali riġida |
0. 2 mm² 2.5 mm² |
|
Konduttur Sezzjoni trasversali AWG |
24 ... 12 |
|
Sezzjoni trasversali tal-konduttur, flessibbli, bil-ferrule, bil-kmiem tal-plastik |
0. 25 mm² 1.5 mm² |
|
Konduttur sezzjoni trasversali flessibbli, bi ferrule mingħajr kmiem tal-plastik |
0. 25 mm² 2.5 mm² |
Ċirkwit ewlieni barra
|
Metodu ta 'konnessjoni |
Konnessjoni push-in |
|
It-tul tat-tqaxxir |
10 mm |
|
Konduttur sezzjoni trasversali riġida |
0. 2 mm² 2.5 mm² |
|
Konduttur Sezzjoni trasversali AWG |
24 ... 12 |
|
Sezzjoni trasversali tal-konduttur, flessibbli, bil-ferrule, bil-kmiem tal-plastik |
0. 25 mm² 1.5 mm² |
|
Konduttur sezzjoni trasversali flessibbli, bi ferrule mingħajr kmiem tal-plastik |
0. 25 mm² 2.5 mm² |
Ċirkwit ta 'indikazzjoni mill-bogħod
|
It-tul tat-tqaxxir |
10 mm |
|
Konduttur sezzjoni trasversali riġida |
0. 2 mm² 2.5 mm² |
|
Konduttur Sezzjoni trasversali AWG |
24 ... 12 |
|
Sezzjoni trasversali tal-konduttur, flessibbli, bil-ferrule, bil-kmiem tal-plastik |
0. 25 mm² 1.5 mm² |
|
Konduttur sezzjoni trasversali flessibbli, bi ferrule mingħajr kmiem tal-plastik |
0. 25 mm² 2.5 mm² |
Sinjalazzjoni
|
Kanal immexxi |
OFF (Channel mitfi) |
|
Kanal Led Yellow |
mixgħul (kanal mixgħul, tagħbija tal-kanal> 80%) |
|
tteptep (modalità ta 'programmazzjoni attiva) |
|
|
Kanal LED aħdar |
mixgħul (kanal mixgħul) |
|
Kanal LED aħmar |
mixgħul (kanal mitfi, attiva over- jew undervoltage) |
|
Fuq temporanjament (kanal mitfi, 5 s fażi cool-down, tagħbija żejda jew rilaxx ta 'ċirkwit qasir) |
|
|
li jteptep (kanal mitfi, lest biex jinxtegħel lura, tagħbija żejda jew rilaxx ta 'ċirkwit qasir) |
|
|
Żewġ fwawar (kanal mitfi, il-limitu tal-kurrent totali tal-apparat 40 A jinqabeż) |
Dimensjonijiet
|
Tpinġija dimensjonali |
|
|
Wisa ' |
36 mm |
|
Għoli |
90 mm |
|
Fond |
98 mm (inkluż il-ferrovija DIN 7.5 mm) |
Speċifikazzjonijiet materjali
|
Kulur |
Griż ċar (RAL 7035) |
|
Materjal |
Pc |
|
PA 6.6 |
|
|
PA 6.3t |
|
|
Pom |
|
|
Klassifikazzjoni tal-fjammabbiltà skond UL 94 |
V-0 |
Kundizzjonijiet ambjentali u tal-ħajja reali
Kundizzjonijiet ambjentali
|
Grad ta 'protezzjoni |
IP20 |
|
Temperatura ambjentali (operazzjoni) |
-25 grad ... 60 grad |
|
Temperatura ambjentali (ħażna / trasport) |
-40 grad ... 70 grad |
|
Altitudni |
Inqas minn jew daqs 3000 m sa 52 grad (AMSL) |
|
Inqas minn jew daqs 4000 m sa 46 grad (AMSL) |
|
|
Test ta 'umdità |
96 h, 95% RH, 40 grad |
|
Xokk (operazzjoni) |
30G (IEC 60068-2-27, test ea) |
|
Vibrazzjoni (operazzjoni) |
1 0 Hz 57.6 Hz (amplitudni ± 0.35 mm; skont IEC 60068-2-6, test fc) |
|
57.6 Hz ... 150 Hz (aċċellerazzjoni 5G; skond l-IEC 60068-2-6, test fc) |
Approvazzjoni UL
|
Identifikazzjoni |
UL / C-UL Elenkat UL 508 |
|
UL rikonoxxut UL 2367 |
Test tal-gass korrużiv
|
Identifikazzjoni |
ISA S71.04.2013 G3 Harsh Group A |
Standards u regolamenti
|
Standards / speċifikazzjonijiet |
En 61000-6-2 |
|
Nota |
EMC - Immunità għal żoni industrijali |
|
Standards / speċifikazzjonijiet |
En 61000-6-3 |
|
Nota |
EMC - Emissjoni għal proprjetajiet residenzjali, kummerċjali u kummerċjali u operazzjonijiet żgħar |
|
Standards / speċifikazzjonijiet |
En 60068-2-6 |
|
Nota |
Influwenzi Ambjentali - Vibrazzjonijiet (Sinusojdali) |
|
Standards / speċifikazzjonijiet |
En 60068-2-27 |
|
Nota |
Influwenzi Ambjentali - Xokkijiet |
|
Standards / speċifikazzjonijiet |
En 60068-2-78 |
|
Nota |
Influwenzi ambjentali - umdità u sħana, kostanti |
|
Standards / speċifikazzjonijiet |
EN 50178 |
|
Nota |
Tagħrif installazzjonijiet ta 'enerġija b'tagħmir elettroniku |
Immuntar
|
Tip ta 'mmuntar |
DIN Rail: 35 mm |
