MOXA MGATE 5111 Gateways Ethernet Industrijali jikkonvertu d-dejta minn Modbus RTU / ASCII / TCP, Ethernet / IP, jew Profinet to Profibus Protocols. Il-mudelli kollha huma protetti minn akkomodazzjoni tal-metall imħatteb, huma mmuntati fid-din-rail, u joffru iżolament tas-serje integrat.
Ibgħat l-inkjesta

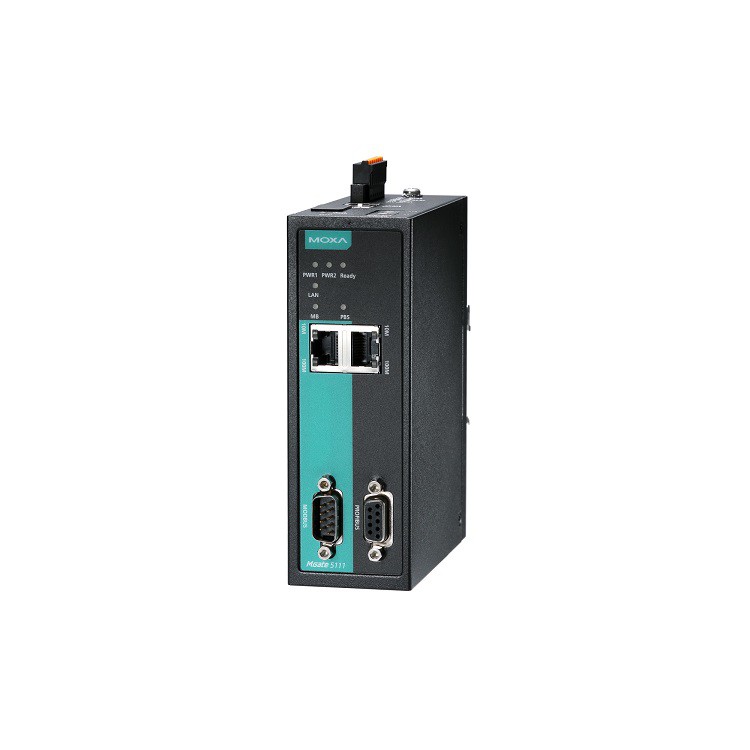

Moxa Mgate 5111 1- Port Modbus / Profinet / Ethernet / ip to Profibus Slave Gateways



Introduzzjoni



MOXA MGATE 5111 Gateways Ethernet Industrijali jikkonvertu d-dejta minn Modbus RTU / ASCII / TCP, Ethernet / IP, jew Profinet to Profibus Protocols. Il-mudelli kollha huma protetti minn akkomodazzjoni tal-metall imħatteb, huma mmuntati fid-din-rail, u joffru iżolament tas-serje integrat.

Modbus huwa wieħed mill-aktar protokolli ta 'komunikazzjoni industrijali l-aktar użati, u Ethernet / IP, Profinet, u Profibus huma komunement użati fl-awtomazzjoni tal-fabbrika u l-awtomazzjoni tal-proċess. MoxA MGATE 5111 jappoġġja kemm modi Modbus RTU / ASCII / TCP Master u Slave, sabiex tkun tista 'faċilment tikkonnettja l-apparat Modbus tiegħek ma' Profibus PLCs jew DCSS, bħal Siemens PLCs.

Għall-integrazzjoni tas-sistema, MOXA MGATE 5111 jista 'jgħaqqad mas-sistemi Ethernet / IP PLC / SCADA, bħal Rockwell Automation PLCs, mas-sistemi PROFIBUS PLC / DCS, jew bejn sistema ġdida ta' Siemens PLC li tappoġġja Profinet għal sistema ta 'profibus eżistenti. Moxa Mgate 5111 Gateways huma ddisinjati għal konfigurazzjoni faċli u manutenzjoni rapida. Konsola tal-web handy tista 'tintuża biex timplimenta kompiti ta' manutenzjoni mill-bogħod, u l-UI tas-saħħar tal-konfigurazzjoni jippermettilek twaqqaf il-portal tiegħek malajr. Kollezzjoni komprensiva ta 'għodod ta' soluzzjoni ta 'problemi tnaqqas il-ħin tal-konfigurazzjoni u l-ħin ta' waqfien tas-sistema. Id-disinn imħatteb huwa adattat għal applikazzjonijiet industrijali, bħal awtomazzjoni tal-fabbrika, enerġija, żejt u gass, ilma u ilma tad-drenaġġ, u industriji oħra tal-awtomazzjoni tal-proċess.



Faċli Konfigurazzjoni

Is-serje Moxa MGATE 5111 għandha interface faċli għall-utent li tħallik twaqqaf malajr rutini ta 'konverżjoni tal-protokoll għal ħafna applikazzjonijiet, billi tagħmel il-ħidmiet li ħafna drabi jieħdu ħafna ħin li fihom l-utenti kellhom jimplimentaw konfigurazzjonijiet dettaljati tal-parametri waħda waħda waħda. Bis-setup ta 'malajr, tista' faċilment taċċessa modi ta 'konverżjoni tal-protokoll u tispiċċa l-konfigurazzjoni fi ftit passi.

Moxa Mgate 5111 jappoġġja console tal-web u console tat-telnet għal manutenzjoni mill-bogħod. Funzjonijiet ta 'komunikazzjoni ta' encryption, inklużi HTTPS u SSH, huma appoġġjati biex jipprovdu sigurtà aħjar tan-netwerk. Barra minn hekk, il-funzjonijiet ta 'monitoraġġ tas-sistema huma pprovduti biex jirreġistraw il-konnessjonijiet tan-netwerk u l-avvenimenti tal-ġurnal tas-sistema.



A Varjetà ta ' Manutenzjoni Funzjonijiet

Moxa Mgate 5111 jappoġġja d-dijanjosi tal-protokoll u l-monitoraġġ tat-traffiku għal issolvi l-problemi faċli, speċjalment matul l-istadju tal-installazzjoni. Kwistjonijiet ta 'komunikazzjoni kkawżati minn parametri ta' softwer mhux korretti, bħal IDs ta 'l-iskjavi u indirizzi ta' reġistrazzjoni, jew konfigurazzjonijiet ta 'kmand mhux korretti, jistgħu jinqatgħu bid-dijanjosi ta' protokoll u l-monitoraġġ tat-traffiku, li jħalluk taqbad u tiċċekkja d-dejta biex tidentifika faċilment kawżi ta 'l-għeruq.

MoxA MGATE 5111 Gateways jappoġġjaw ukoll il-funzjonijiet ta 'monitoraġġ tal-istatus u protezzjoni kontra l-ħsarat. Il-funzjoni ta 'monitoraġġ tal-istatus tinnotifika sistema PLC / DCS / SCADA meta apparat MODBUS jiġi skonnettjat jew ma jirrispondix, f'liema każ il-proċess PLC / DCS ikollu l-istatus ta' kull apparat finali u mbagħad joħroġ allarmi biex jinnotifika lill-operaturi. Meta kejbil Profibus jiġi skonnettjat, il-funzjoni tal-protezzjoni tal-ħsarat tesegwixxi azzjonijiet fuq apparati finali identifikati minn valur definit minn qabel stabbilit mill-utent.



Karatteristiċi u Benefiċċji

  • Jikkonverti Modbus, Profinet, jew Ethernet / IP għal Profibus
  • Jappoġġja profibus dp v 0 skjav
  • Jappoġġja Modbus RTU / ASCII / TCP Master / Client u Slave / Server
  • Jappoġġja adapter Ethernet / IP
  • Jappoġġja l-Apparat Profinet IO
  • Konfigurazzjoni mingħajr sforz permezz ta 'wizard ibbażat fuq il-web
  • Ethernet built-in kaskata għal wajers faċli
  • Monitoraġġ tat-traffiku inkorporat / informazzjoni dijanjostika għal issolvi l-problemi faċli
  • Monitoraġġ tal-Istatus u Protezzjoni tal-Ħsarat għal Manutenzjoni Faċli
  • Karta MicroSD għal backup / duplikazzjoni tal-konfigurazzjoni u zkuk tal-avvenimenti
  • Jappoġġja inputs ta 'enerġija doppja żejda u output tar-relay 1
  • Port tas-serje bi protezzjoni ta 'iżolament ta' 2 kV
  • -40 sa 75 grad ta 'mudelli ta' temperatura operattiva wiesgħa disponibbli
  • Karatteristiċi tas-sigurtà bbażati fuq IEC 62443



Speċifikazzjonijiet



L-Awtorità tal-Approvazzjoni tat-Tip tal- Interfaccja

10 / 100baset (x) Portijiet (RJ45 konnettur)

2

Konnessjoni Auto MDI / MDI-X

Manjetiku Iżolament Protezzjoni

1.5 kV (inkorporat)



L-Awtorità tal-Approvazzjoni tat-Tip tal- Softwer Karatteristiċi

Industrijali Protokolli

Modbus TCP Client (Master) Modbus TCP Server (Slave) Profinet IO Device Ethernet / IP Adapter

Konfigurazzjoni Għażliet

Web Console (HTTP / HTTPS) Utilità tat-Tiftix tal-Apparat (DSU) Telnet Console

Ġestjoni

ARP

DNS tal-Klijent DHCP

Http https smtp

SNMP Trap SNMPV1 / V2C / V3 TCP / IP

Telnet SSH UDP

Klijent NTP

Għall-finijiet ta' dan l-Arti

RFC1213, RFC1317

ĦinĠestjoni

Klijent NTP



Serje Interfajċ

Konsola Port

Rs -232 (txd, rxd, gnd), 8- pin rj45 (115200, n, 8, 1)

LE. ta ' Portijiet

1

Konnettur

Raġel db9

Serje Standards

RS -232 / 422/485

Baudrat

50 bps sa 921.6 kbps

Dejta Bitijiet

7, 8

Parità

Xejn anke marka spazjali fard

Waqqaf Bitijiet

1, 2

Fluss Kontroll

Rts toggle (rs -232 biss) rts / cts

Rs -485 Dejta Direzzjoni Kontroll

Kontroll awtomatiku tad-direzzjoni tad-dejta (ADDC)

Iġbed Għoli / baxx Resister għal Rs-485

1 kilo-ohm, 150 kilo-ohm

Terminatur għal Rs-485

120 ohm

Iżolament

2 kV (inkorporati)



Serje Sinjali

Rs-232

TXD, RXD, RTS, CTS, DTR, DSR, DCD, GND

Rs-422

Tx +, tx-, rx +, rx-, gnd

Rs -485-2w

Data +, data-, gnd

Rs -485-4w

Tx +, tx-, rx +, rx-, gnd



Serje Softwer Karatteristiċi

Konfigurazzjoni Għażliet

Console tas-serje

Industrijali Protokolli

Profibus DP-V 0 skjav

MODBUS RTU / ASCII Master

Modbus RTU / ASCII Slave



ModbusRTU / ASCII

Mod

Kaptan, skjav

Funzjonijiet Appoġġjat

1, 2, 3, 4, 5, 6, 15, 16, 23

Massimu. LE. ta ' Kmandi

128

Input Dejta Daqs

2048 bytes

Produzzjoni Dejta Daqs

2048 bytes



Modbus It-TCP

Mod

Klijent (kaptan), server (skjav)

Funzjonijiet Appoġġjat

1, 2, 3, 4, 5, 6, 15, 16, 23

Massimu. LE. ta ' Klijent Konnessjonijiet

16

Massimu. LE. ta ' ServerKonnessjonijiet

32

Massimu. LE. ta ' Kmandi

128

Input Dejta Daqs

2048 bytes

Produzzjoni Dejta Daqs

2048 bytes



Profibus Interfaccja

Industrijali Protokolli

Profibus DP

LE. ta ' Portijiet

1

Konnettur

DB9 femminili

Baudrat

9600 bps sa 12 Mbps

Iżolament

2 kV (inkorporati)

Sinjali

Profibus D +, Profibus D-, RTS, Sinjal Komuni, 5V



Profibus

Li jduru Swiċċ

Indirizzi Profibus 0-99 (indirizzi 100-125 appoġġjati permezz ta 'konfigurazzjoni tas-softwer)

Mod

Dp-v 0 skjav

Massimu. LE. ta ' Kaptan Konnessjonijiet

1

Massimu. LE. ta ' Profibus I/OModuli

24

Input Dejta Daqs

244 biċċa

Produzzjoni Dejta Daqs

244 biċċa



Profinet

Mod

Apparat IO

Massimu. LE. ta ' Io Kontrollur Konnessjonijiet

1 (għal Aqra / Ikteb)

Input Dejta Daqs

512

Produzzjoni Dejta Daqs

512



Ethernet / IP

Mod

Adapter

Is-CIP Oġġetti Appoġġjat

Messaġġ ta 'identità

Assemblea tar-Router

Connection Manager TCP / IP Interface

Rabta Ethernet

Port

Massimu. LE. ta ' Skaner Konnessjonijiet

1 (għal qari biss), 1 (għal aqra / tikteb)

Input Dejta Daqs

496 biċċiet

Produzzjoni Dejta Daqs

496 biċċiet



Memorja

mikroSD Slott

Sa 32 GB (SD 2. 0 kompatibbli)



Qawwa Parametri

Input Vultaġġ

12 sa 48 VDC

Input Kurrent

416 MA @ 12 VDC

Qawwa Konnettur

Terminal tal-Euroblock tat-tip tar-Rebbiegħa



Rilejs

Kuntatt Kurrent Klassifikazzjoni

Tagħbija reżistiva: 2 a @ 30 vdc



Fiżiku Karatteristiċi

Akkomodazzjoni

Metall

IP Klassifikazzjoni

IP30

Dimensjonijiet

45.8 x 105 x 134 mm (1.8 x 4.13 x 5.28 pulzieri)

Piż

589 g (1.30 lb)



Ambjentali Limiti

Topera Temperatura

Mgate 5111: 0 sa 60 grad (32 sa 140 grad f) mgate 5111- t: {-40 sa 75 grad ({-40 sa 167 grad f)

Ħażna Temperatura (Pakkett inklużi)

-40 sa 85 grad (-40 sa 185 grad F)

Ambjentali Relattiv Umdità

5 sa 95% (li ma jikkondensax)



Standards u Ċertifikazzjonijiet

EMC

En 61000-6-2 / -6-4

Emi

CISPR 32, FCC Parti 15B Klassi A

L-Awtorità tal-Approvazzjoni tat-T

IEC 61000-4-2 ESD: Kuntatt: 8 kV; Arja: 15 kV

IEC 61000-4-3 RS: 80 MHz sa 1 GHz: 10 V / M

IEC 61000-4-4 eft: qawwa: 4 kV; Sinjal: 4 kV

IEC 61000-4-5 Surge: Power: 2 kV; Sinjal: 2 kV

IEC 61000-4-6 CS: 150 kHz sa 80 MHz: 10 V / m; Sinjal: 10 V / m

IEC 61000-4-8 pfmf

Sigurtà

En 62368-1

Ul 61010-2-201

Perikoluż Postijiet

Atex

IEcex tal-Klassi I Diviżjoni 2

Il-waqgħa ħielsa

L-Awtorità tal-Approvazzjoni tat-Tip tal-Iżvilupp Reġjonali u l-Awtorità tal{0}-Approvazzjoni

Xokk

L-Awtorità tal-Approvazzjoni tat-Tip tal-Iżvilupp Reġjonali u l-Awtorità tal{0}-Approvazzjoni

Vibrazzjoni

L-Awtorità tal-Approvazzjoni tat-Tip tal-Iżvilupp Reġjonali u l-Awtorità tal{0}-Approvazzjoni

L-Awtorità tal-Approvazzjoni tat-Tip tal-Iżvilupp Reġjonali u l-Awtorità tal{0}-Approvazzjoni



Mtbf

Ħin

718,131 siegħa

Standards

Telcordia SR332



Pakkett Kontenut

Apparat

1 x MGATE 5111 Series Gateway

Installazzjoni Kitt

1 x Din-rail Kit

Dokumentazzjoni

1 x Gwida ta 'Installazzjoni Quick

1 x Karta tal-Garanzija



Tordna Informazzjoni

Isem tal-mudell

Temperat Temp.

Mgate 5111

0 sa 60 grad

Mgate 5111- t

-40 sa 75 grad



Aċċessorji (mibjugħ separatament)



Kejbils

CBL-F9M 9-150

Db9 femminili għal db9 kejbil tas-serje maskili, 1.5 m

CBL-F9M 9-20

Db9 femminili għal db9 kejbil tas-serje maskili, 20 cm

Cbl-rj45f 9-150

8- pin rj45 għal db9 femminili kejbil tas-serje, 1.5m

Cbl-rj45sf 9-150

8- pin rj45 għal db9 femminili kejbil tas-serje bi lqugħ, 1.5m



Konnetturi

Mini DB9F-TO-TB

Konnettur tal-blokka tat-terminal femminili db9



Immuntar tal-ħajt Settijiet

Wk -51-01

Kit tal-immuntar tal-ħajt b'2 pjanċi (51.6 x 67 x 2 mm) u 6 viti



Qawwa Kurduni

CBL-PJTB -10

Plagg tal-kanna li ma jissakkarx għal kejbil tal-wajer vojt
