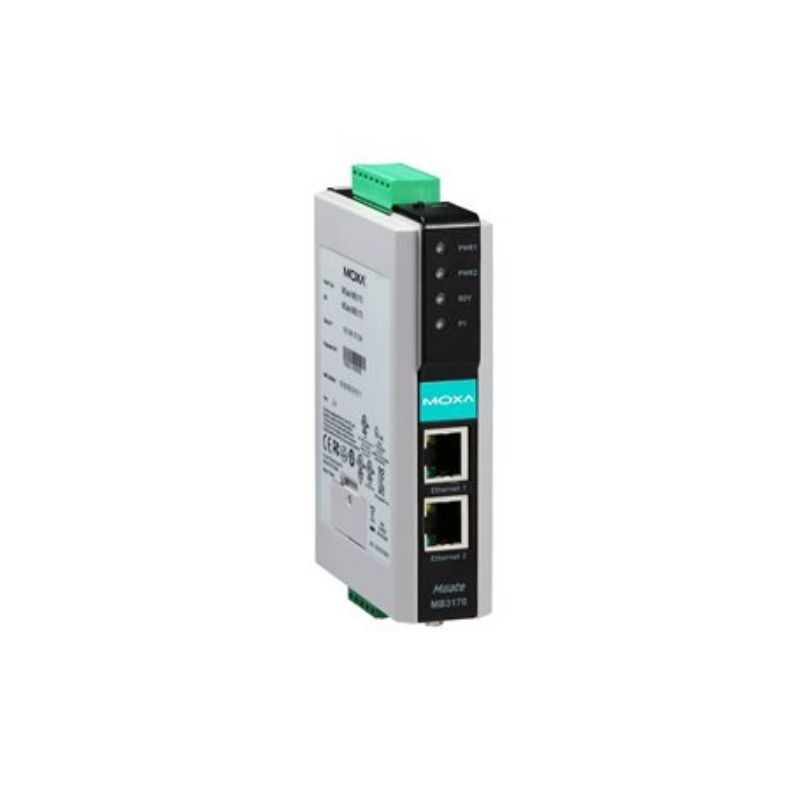

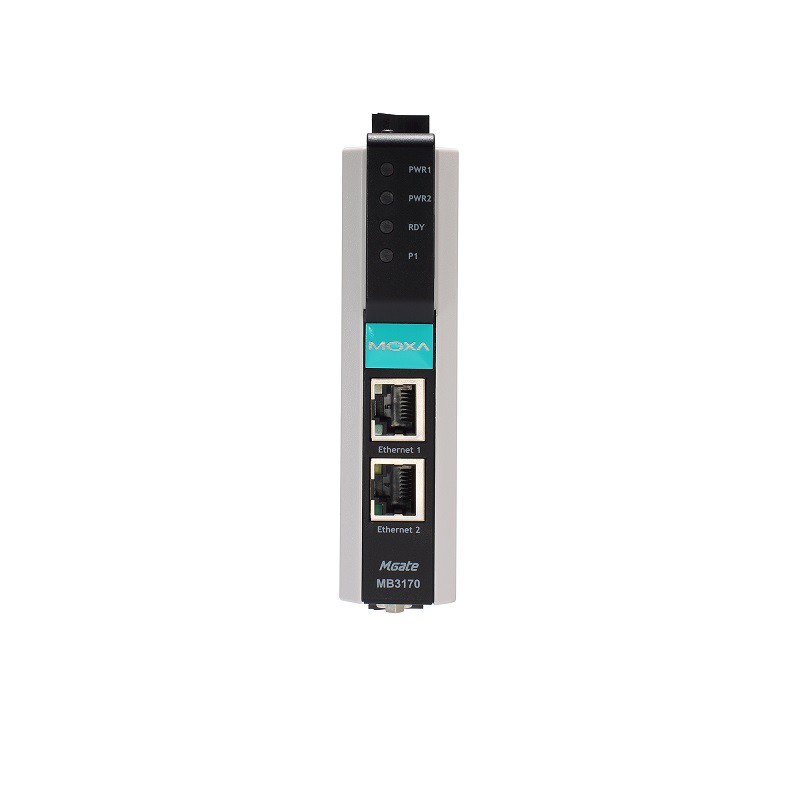

Moxa Mgate MB3170Modbus TCP Gateway
Introduzzjoni

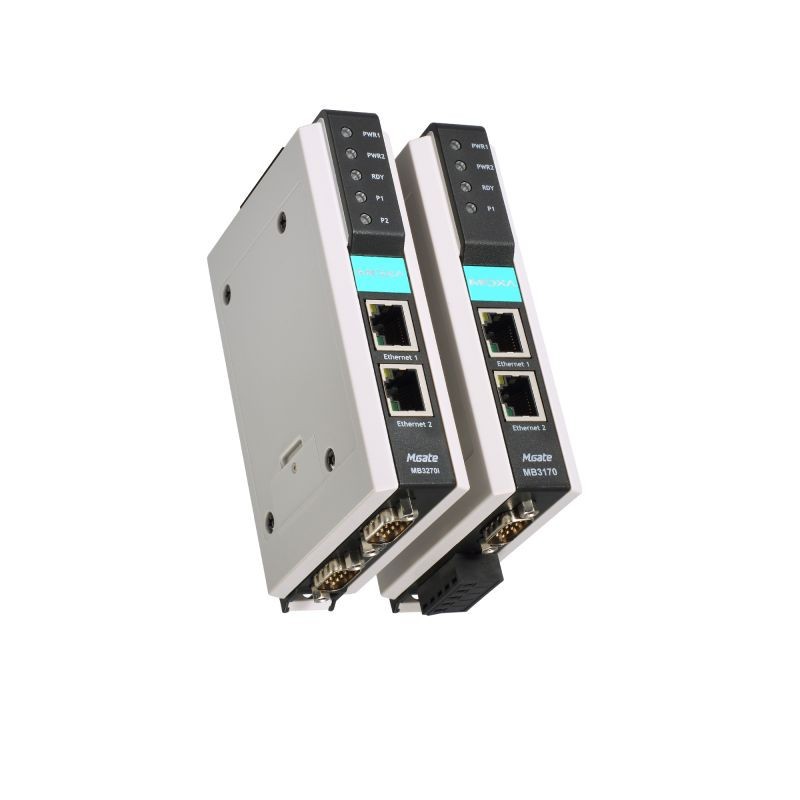

Il-MOXA MGATE MB3170 u MB3270 huma Gateways Modbus b'wieħed u żewġ portijiet, rispettivament, li jikkonvertu bejn il-protokolli ta 'komunikazzjoni Modbus TCP, ASCII, u RTU. Il-gateways jappoġġjaw konnessjonijiet kemm serjali għal eterni kif ukoll minn serjali għal serjali (master-slave). Barra minn hekk, il-gateways jippermettu l-konnessjoni simultanja tal-kaptani tas-serje u tal-Ethernet ma 'apparati modbus tas-serje. Il-gateways tas-serje MOXA MGATE MB3170 u MB3270 jistgħu jiġu aċċessati sa 32 kaptan / klijenti TCP u konnessi sa 32 skjav / servers TCP. Ir-rotta madwar portijiet tas-serje tista 'tiġi ddeterminata bl-indirizz IP, in-numru tal-port TCP, jew l-immappjar tal-ID. Funzjoni ta 'kontroll ta' prijorità tiżgura li ordnijiet urġenti jirċievu rispons immedjat. Il-varjanti kollha huma dejjiema u li jistgħu jiġu mmuntati fuq il-rail, b'iżolazzjoni ottika inkorporata mhux obbligatorja għal komunikazzjonijiet serjali.
Speċifikazzjonijiet
Karatteristiċi u benefiċċji
Jappoġġja r-rotta awtomatika tal-apparat għal konfigurazzjoni rapida.
Jappoġġja r-rotta mill-port TCP jew l-indirizz IP għal implimentazzjoni flessibbli.
Jappoġġja sa 32 servers Modbus TCP.
Jappoġġja sa 31 jew 62 skjavi Modbus RTU / ASCII.
Aċċessibbli minn sa 32 klijent Modbus TCP (jaħżen 32 Talbiet Modbus għal kull kaptan)
Jappoġġja komunikazzjoni master-to-slave tas-serje Modbus.
Kaskata Ethernet built-in għal wajers sempliċi
10 / 100BASETX (RJ45) jew 100BASEFX (Uniku jew Multi-Mod, bl-użu ta 'konnessjoni SC / ST)
Il-mini ta 'talba ta' emerġenza jżommu l-kontroll QoS.
Monitoraġġ tat-Traffiku Modbus inkorporat jiffaċilita l-issolvi l-problemi
Port tas-serje bi protezzjoni ta 'iżolament ta' 2kV (għal varjanti "-i").
Mudelli b'temperaturi ta 'operazzjoni li jvarjaw minn -40 sa 75 grad huma offruti.
Jappoġġja inputs ta 'enerġija doppja żejda DC u output tar-relay wieħed.
Interfaċċa Ethernet
|
10 / 100BASET (X) PORTI (KONNETTUR RJ45) |
2 (1 ip, kaskata Ethernet) Konnessjoni Auto MDI / MDI-X |
|
Protezzjoni tal-iżolament manjetiku |
1.5 kV (built-in) |
Parametri tal-qawwa
|
Vultaġġ tad-dħul |
12 sa 48 VDC |
|
Kurrent ta 'input |
MGATE MB3170 / MB3270: 435MA @ 12VDC MGATE MB3170I / MB 3170- S-SC / MB3170I-M-SC / MB3170I-SC: 555 MA @ 12VDC MGATE MB3270I / MB 3170- M-SC / MB 3170- M-ST: 510 MA @ 12VDC |
|
Konnettur tal-qawwa |
7- blokka tat-terminal tal-pin |
Rilejs
|
Ikkuntattja l-klassifikazzjoni tal-kurrent |
Tagħbija Reżistiva: 1A @ 30 VDC |
Karatteristiċi fiżiċi
|
Akkomodazzjoni |
Plastik |
|
Klassifikazzjoni IP |
IP30 |
|
Dimensjonijiet (bil-widnejn) |
29 x 89.2 x 124.5 mm (1.14 x 3.51 x 4.90 in) |
|
Dimensjonijiet (mingħajr widnejn) |
29 x 89.2 x 118.5 mm (1.14 x 3.51 x 4.67 in) |
|
Piż |
MGATE MB317 0 Mudelli: 360 g (0.79 lb) MGATE MB327 0 Mudelli: 380 g (0.84 lb) |
Limiti Ambjentali
|
Temperatura operattiva |
Mudelli Standard: 0 sa 60 grad (32 sa 140 grad F) Temp wiesa '. Mudelli: -40 sa 75 grad (-40 sa 167 grad f) |
|
Temperatura tal-ħażna (pakkett inkluż) |
-40 sa 85 grad (-40 sa 185 grad F) |
|
Umdità relattiva ambjentali |
5 sa 95% (li ma jikkondensax) |
Moxa Mgate MB3170Mudelli disponibbli
|
Isem tal-mudell |
Ethernet |
Numru tal-portijiet tas-serje |
Standards tas-serje |
Iżolament tas-serje |
Temperat Temp. |
|
MGATE MB3170 |
2 x RJ45 |
1 |
RS -232 / 422/485 |
- |
0 sa 60 grad |
|
MGATE MB3170I |
2 x RJ45 |
1 |
RS -232 / 422/485 |
2KV |
0 sa 60 grad |
|
MGate MB3270 |
2 x RJ45 |
2 |
RS -232 / 422/485 |
- |
0 sa 60 grad |
|
MGATE MB3270I |
2 x RJ45 |
2 |
RS -232 / 422/485 |
2KV |
0 sa 60 grad |
|
Mgate mb 3170- t |
2 x RJ45 |
1 |
RS -232 / 422/485 |
- |
-40 sa 75 grad |
|
MGATE MB3170I-T |
2 x RJ45 |
1 |
RS -232 / 422/485 |
2KV |
-40 sa 75 grad |
|
Mgate mb 3270- t |
2 x RJ45 |
2 |
RS -232 / 422/485 |
- |
-40 sa 75 grad |
|
MGATE MB3270I-T |
2 x RJ45 |
2 |
RS -232 / 422/485 |
2KV |
-40 sa 75 grad |
|
Mgate mb 3170- m-sc |
1 x Multi-Modesc |
1 |
RS -232 / 422/485 |
- |
0 sa 60 grad |
|
Mgate mb 3170- m-st |
1 x multi-modest |
1 |
RS -232 / 422/485 |
- |
0 sa 60 grad |
|
Mgate mb 3170- s-sc |
1 x sc modalità waħda |
1 |
RS -232 / 422/485 |
- |
0 sa 60 grad |
|
MGATE MB3170I-M-SC |
1 x Multi-Modesc |
1 |
RS -232 / 422/485 |
2KV |
0 sa 60 grad |
|
MGATE MB3170I-SC |
1 x sc modalità waħda |
1 |
RS -232 / 422/485 |
2KV |
0 sa 60 grad |
|
Mgate mb 3170- m-sc-t |
1 x Multi-Modesc |
1 |
RS -232 / 422/485 |
- |
-40 sa 75 grad |
|
MGate Mb 3170- m-ST-T |
1 x multi-modest |
1 |
RS -232 / 422/485 |
- |
-40 sa 75 grad |
|
MGatemB 3170- S-SC-T |
1 x sc modalità waħda |
1 |
RS -232 / 422/485 |
- |
-40 sa 75 grad |
|
MGATE MB3170I-M-SC-T |
1 x sc multi-modalità |
1 |
RS -232 / 422/485 |
2KV |
-40 sa 75 grad |
|
MGATE MB3170I-SC-T |
1 x sc modalità waħda |
1 |
RS -232 / 422/485 |
2KV |
-40 sa 75 grad |
