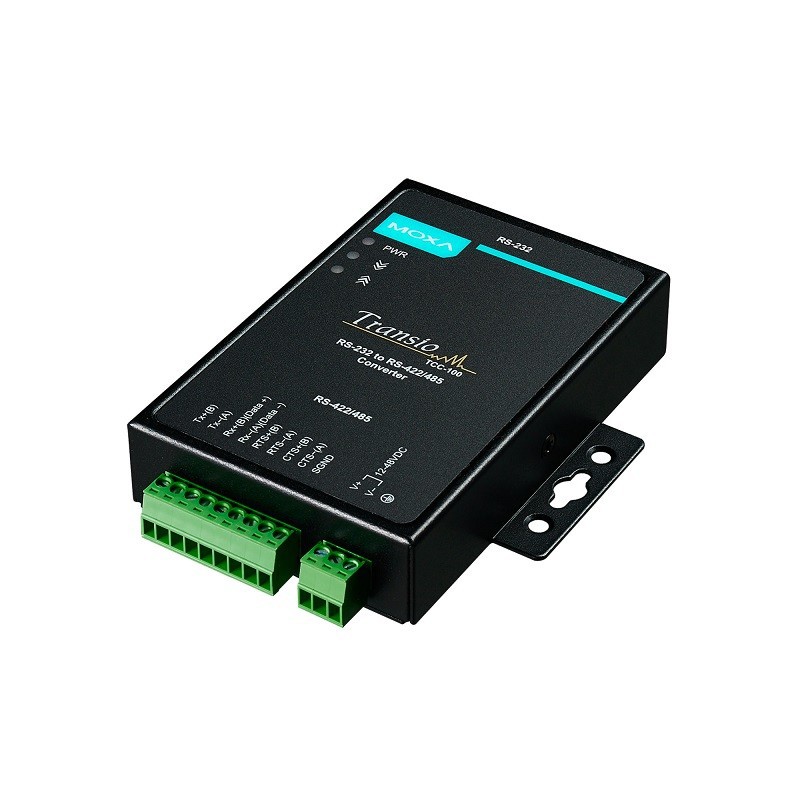

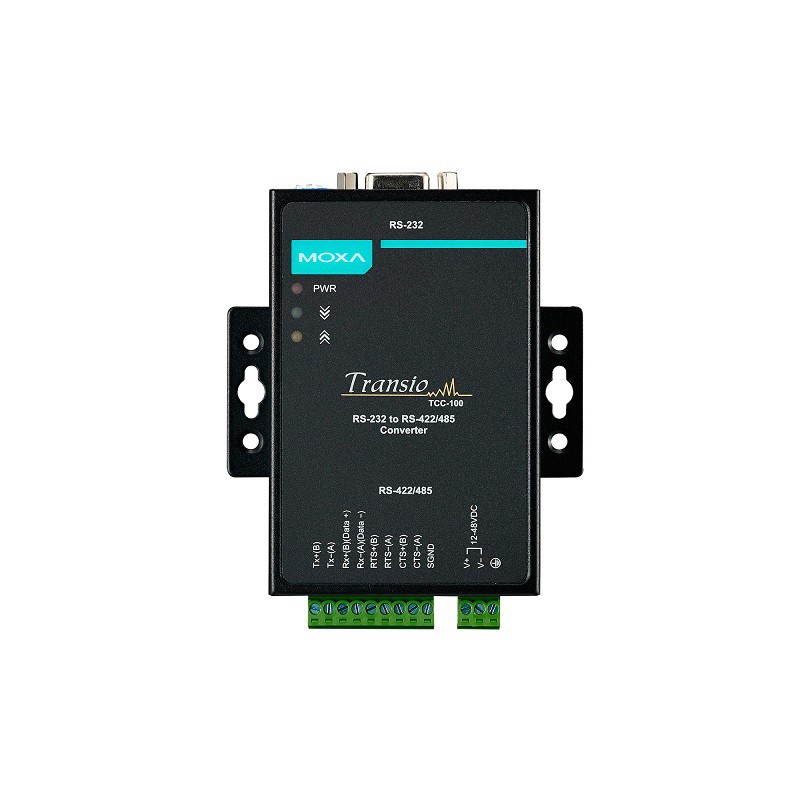

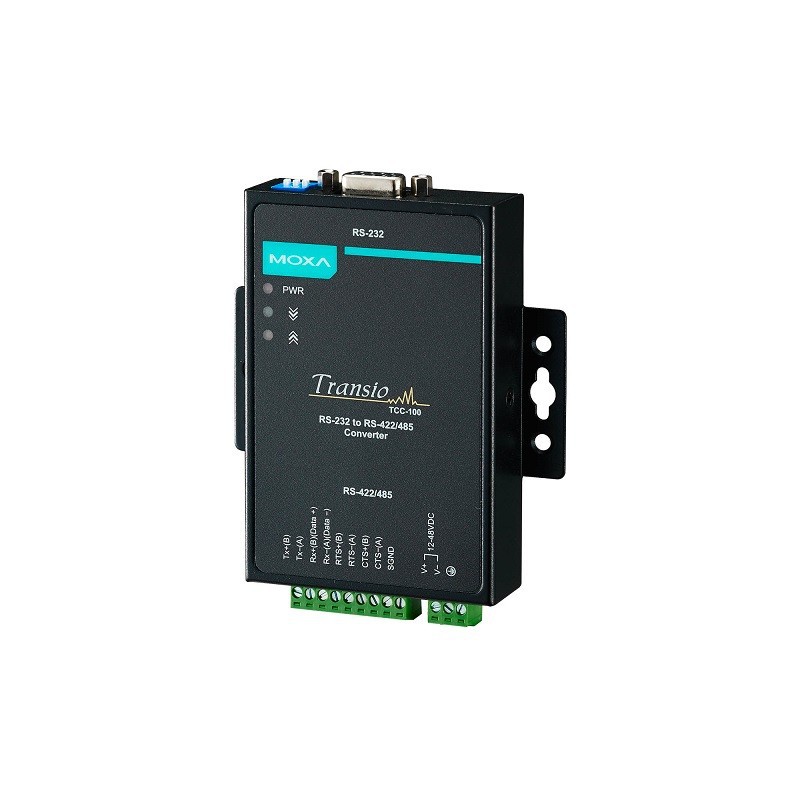

Moxa tcc -100Rs industrijali -232 sa Rs -422 / 485 konvertituri b'iżolazzjoni fakultattiva ta '2 kV

Introduzzjoni

MoXa Tcc -100 RS -232 sa Rs -422 / 485 Converters iżid il-kapaċità tan-netwerking billi jestendi d-distanza ta 'trasmissjoni RS -232. Iż-żewġ konvertituri għandhom disinn ta 'grad industrijali superjuri li jinkludi l-immuntar Din-rail, wajers tal-blokka terminali, blokka terminali esterna għall-qawwa, u iżolament ottiku (tcc -100} i u tcc -100 huwa biss). MoxA TCC -100 Il-konvertituri huma soluzzjonijiet ideali għall-konverżjoni Rs -232 sinjali għal Rs -422 / 485 f'ambjenti industrijali kritiċi.

Karatteristiċi u Benefiċċji

Rs -232 għal rs -422 konverżjoni bl-appoġġ RTS / CTS
Rs -232 għal 2- wajer jew 4- wajer rs -485 konverżjoni
2 KV Protezzjoni tal-Iżolament (TCC -100 i)
Immuntar fuq il-ħajt u mmuntar ta 'din-rail
Blokk tat-Terminal Plug-in għal Rs faċli -422 / 485 wajers
Indikaturi LED għall-Qawwa, TX, RX
Mudell ta 'temperatura wiesgħa disponibbli għal ambjenti -40 sa 85 grad

Speċifikazzjonijiet

Serje Interface

Baudrat	50 bps sa 921.6 kbps (jappoġġja Baudrates mhux standard)
Konnettur	Blokka terminali
Iżolament	Tcc -100 i / 100i-t: 2 kV (-i mudell)
LE. ta ' Portijiet	2
Iġbed Għoli / baxx Resister għal Rs-485	1 kilohm, 150 kilohms
Rs -485 Dejta Direzzjoni Kontroll	ADDC (Kontroll awtomatiku tad-Direzzjoni tad-Dejta)
Serje Standards	Rs -232 Rs -422 Rs -485
Terminatur għal Rs-485	N / a, 120 ohm, 120 kilo-ohms

Serje Sinjali

Rs-232	Txd, rxd, rts, cts, gnd
Rs-422	Tx +, tx-, rx +, rx-, gnd
Rs -485-4w	Tx +, tx-, rx +, rx-, gnd
Rs -485-2w	Data +, data-, gnd

Qawwa Parametri

Input Kurrent	Tcc -100 / 100- t: 50 sa 85 ma @ 12 sa 48 vdc Tcc -100 i / 100i-t: 150 mA @ 12 sa 48 vdc
Input Vultaġġ	12 sa 48 VDC
LE. ta ' Qawwa Sorsi	1
Tagħbija żejda Kurrent Protezzjoni	Appoġġjat
Qawwa Konnettur	Blokk tat-Terminal (għal mudelli DC)

Fiżiku Karatteristiċi

Akkomodazzjoni	Metall
Dimensjonijiet	67 x 1 0 0.4 x 22 mm (2.64 x 3.93 x 0.87 in)
IP Klassifikazzjoni	IP30
Piż	148 g (0. 33 lb)
Installazzjoni	Immuntar Din-Rail (bil-kit mhux obbligatorju) Immuntar tal-ħajt

Ambjentali Limiti

Topera Temperatura

Mudelli Standard: -20 sa 60 grad (-4 sa 140 grad F)

Temp wiesa '. Mudelli: -40 sa 85 grad (-40 sa 185 grad f)

Ħażna Temperatura (Pakkett inklużi)

-40 sa 85 grad (-40 sa 185 grad F)

Ambjentali Relattiv Umdità

5 sa 95% (li ma jikkondensax)

Standards u Ċertifikazzjonijiet

EMC	EN 55032/35
Emi	CISPR 32, FCC Parti 15B Klassi A
L-Awtorità tal-Approvazzjoni tat-T	IEC 61000-4-2 ESD: Kuntatt: 4 kV; Arja: 8 kV IEC 61000-4-3 RS: 80 MHz sa 1 GHz: 3 V / M IEC {{0}} eft: qawwa: 1 kv; Sinjal: 0.5 kV IEC 61000-4-5 Surge: Power: 1 KV IEC 61000-4-6 CS: 150 kHz sa 80 MHz: 3 v / m; Sinjal: 3 v / m IEC 61000-4-8 pfmf
Ambjentali Ittestjar	IEC 60068-2-1 IEC 60068-2-2 IEC 60068-2-3
Sigurtà	Ul 60950-1
Vibrazzjoni	IEC 60068-2-6

Mtbf

Ħin	3,017,857 siegħa
Standards	Telcordia (Bellcore), Gb

Pakkett Kontenut

Apparat	1 x TCC -100 / 100i Converter tas-Serje
Installazzjoni Kitt	1 x Din-rail Kit 1 x stand tal-gomma
Kejbil	1 x blokka terminali għall-konvertitur tal-jack
Dokumentazzjoni	1 x Gwida ta 'Installazzjoni Quick 1 X Karta tal-Garanzija

Dimensjonijiet

Tordna Informazzjoni

Mudell Isem	Iżolament	Topera Temp.
Tcc -100	–	-20 sa 60 grad
Tcc -100- t	–	-40 sa 85 grad
Tcc -100 i	☑	-20 sa 60 grad
Tcc -100 it	☑	-40 sa 85 grad
