Ħxejjex tal-ħxejjex EDS-G516E-4 gsfp

16G-Port sħiħ Gigabit Ġestiti Swiċċijiet Ethernet

Introduzzjoni

MoxA EDS-G516E -4 GSFP huwa mgħammar b'16-il port Ethernet Gigabit u sa 4 portijiet tal-fibra ottika, li jagħmilha ideali għall-aġġornament ta 'netwerk eżistenti għal veloċità ta' gigabit jew tibni sinsla sħiħa ta 'gigabit sħiħ. It-trasmissjoni ta 'Gigabit iżżid il-wisa' tal-frekwenza għal prestazzjoni ogħla u tittrasferixxi ammonti kbar ta 'servizzi tripli-play f'netwerk malajr.

Teknoloġiji Ethernet żejda bħal Turbo Ring, Turbo Chain, RSTP / STP, u MSTP iżidu l-affidabbiltà tas-sistema tiegħek u jtejbu d-disponibbiltà tas-sinsla tan-netwerk tiegħek. MOXA EDS-G516E -4 GSFP huwa ddisinjat speċifikament għall-komunikazzjoni li jitolbu applikazzjonijiet, bħalma huma l-monitoraġġ tal-vidjow u l-proċess, is-sistemi ITS, u DCS, li kollha jistgħu jibbenefikaw minn sinsla tan-netwerk skalabbli.

Karatteristiċi u benefiċċji

Sa 12 10 / 100 / 1000Baset (x) portijiet u 4 100} / 1000Basesfp Ports
Ċirku turbo u katina turbo (ħin ta 'rkupru <50 ms @ 250 swiċċijiet), u STP / RSTP / MSTP għal sensja tan-netwerk
Raġġ, tacacs +, awtentikazzjoni mAb, snmpv3, IEEE 802.1x, Mac ACL,
HTTPS, SSH, u twaħħal Mac-addresses biex itejbu s-sigurtà tan-netwerk
Karatteristiċi tas-sigurtà bbażati fuq IEC 62443
Protokolli Ethernet / IP, Profinet, u Modbus TCP appoġġjati għall-immaniġġjar u l-monitoraġġ tal-apparat
Jappoġġja MxStudio għal ġestjoni faċli u viżwalizzata tan-netwerk
V-ON ™ jiżgura dejta multicast fuq livell millisekonda u rkupru tan-netwerk tal-vidjow

Addizzjonali Karatteristiċi u Benefiċċji

Interfaċċa tal-Linja tal-Kmand (CLI) għall-konfigurazzjoni malajr
Għażla DHCP 82 għall-assenjazzjoni tal-indirizz IP b'politiki differenti
Jappoġġja protokolli Ethernet / IP, Profinet, u Modbus TCP għall-immaniġġjar u l-monitoraġġ tal-apparat
IGMP Snooping u GMRP għall-filtrazzjoni tat-traffiku multicast
VLAN ibbażat fuq il-port, IEEE 802.1Q VLAN, u GVRP biex itaffu l-ippjanar tan-netwerk
Jappoġġja l-ABC -02- USB (Konfiguratur tal-Backup Awtomatiku) għal backup / restawr tal-konfigurazzjoni tas-sistema u aġġornament tal-firmware
QoS (IEEE 802.1p / 1Q u TOS / DiffServ) biex iżid id-determiniżmu
Trunking tal-port għal użu tal-wisa 'tal-frekwenza ottima
Raġġ, tacacs +, awtentikazzjoni mAb, snmpv3, IEEE 802.1x, mac
ACL, HTTPS, SSH, u Sticky Mac Indirizz biex Titjib is-Sigurtà tan-Netwerk
SNMPV1 / V2C / V3 għal livelli differenti ta 'ġestjoni tan-netwerk
RMON għal monitoraġġ proattiv u effiċjenti tan-netwerk
Ġestjoni tal-bandwidth biex tevita status ta 'netwerk imprevedibbli
Lock Port Function għall-imblukkar ta 'aċċess mhux awtorizzat ibbażat fuq l-indirizz MAC
Port Mirroring għal debugging online
Twissija awtomatika bl-eċċezzjoni permezz ta 'email u output tar-relay

Speċifikazzjonijiet

Input / output Interfazzjon

Allarm Kuntatt Kanali	1, output tar-rilej b'kapaċità ta 'ġarr kurrenti ta' 1 a @ 24 vdc
Buttuni	Irrisettja l-buttuna
Diġitali Input Kanali	1
Diġitali Sorsi	+13 għal +30 v għall-istat 1 {{{0}} għal +3 v għall-istat 0 max. Kurrent tal-Input: 8 Ma

L-Awtorità tal-Approvazzjoni tat-Tip tal- Interfajċ

10/100 / 1000BASET (X) Portijiet (RJ45 konnettur)

Veloċità tan-negozjar awtomatiku

Mod sħiħ / nofs duplex

Konnessjoni Auto MDI / MDI-X

100 / 1000basesfp SLOTS

Standards

IEEE 802.3 għal 10baset

IEEE 802.3U għal 100BaSet (X) u 100BASEFX

IEEE 802.3AB għal 1000BASET (X)

IEEE 802.3Z għal 1000BASESX / LX / LHX / ZX

IEEE 802.3x għall-kontroll tal-fluss

IEEE 802.1d -2004 għal Spanning Tree Protocol

IEEE 802.1W għal Protokoll ta 'Siġra Rapida

IEEE 802.1s għal Protokoll ta 'Siġar ta' Spanning Multiple

IEEE 802.1p għall-klassi tas-servizz

IEEE 802.1Q għal VLAN Tagging

IEEE 802.1X għall-awtentikazzjoni

IEEE 802.3ad għal zokk tal-port bil-LACP

L-Awtorità tal-Approvazzjoni tat-Tip tal- Softwer Karatteristiċi

Filtru	802.1Q VLAN, VLAN ibbażat fuq il-port, GVRP, IGMP V1 / V2 / V3, GMRP
Industrijali Protokolli	Ethernet / IP, Modbus TCP, Apparat Profinet IO (Slave)
Ġestjoni	LLDP, Kontroll tal-Fluss tal-Pressjoni ta 'wara, Bootp, Port Mirror, DHCP Għażla 66/67/82, DHCP Server / Client, Check Fiber, Control Fluss, IPv4 / IPv6, RARP, RMON, SMTP, SNMP Informa
Għall-finijiet ta' dan l-Arti	MIB bħal Ethernet, MIB-II, Bridge MIB, P-Bridge MIB, Q-Bridge MIB, RMON MIB Groups 1, 2, 3, 9, RSTP MIB
Sensja Protokolli	Link Aggregazzjoni, MSTP, RSTP, STP, Turbo Chain, Turbo Ring V1 / V2
Sigurtà	Protezzjoni tal-Maltempata tax-Xandir, HTTPS / SSL, TACACS +, SNMPV3, Awtentikazzjoni MAB, Sticky Mac, NTP Authentication, Mac ACL, Port Lock, RADIUS, SSH, SMTP ma 'TLS
ĦinĠestjoni	Server / Klijent NTP, SNTP

Swiċċ Proprjetajiet

L-IGMP Gruppi	2048
Jumbo Qafas Daqs	9.6 kb
Mac Tabella Daqs	8 K
Massimu. LE. ta ' VLANs	256
Pakkett Bufer Daqs	4 mbits
Prijorità Kjuwijiet	4
VLAN Għall-finijiet ta' dan l Firxa	Vid 1 sa 4094

USB Interfaccja

Ħażna Port

USB Tip A.

WASSLET Interfazzjon

WASSLET Indikaturi

PWR1, PWR2, stat, difett, 10 / 100m (port TP), 1000m (port TP), 100 / 1000m (port SFP), MSTR / HEAD, CPLR / Tail

Serje Interfaccja

Konsola Port

Console USB-Serial (Konnettur tat-Tip B)

Dip Swiċċ Konfigurazzjoni

Dip Swiċċijiet

Turbo Ring, Master, Coupler, Riserva

Qawwa Parametri

Konnessjoni	2 li jista 'jinqala' 4- Blokk tat-Terminal ta 'Kuntatt (S)
Input Kurrent	0. 39 a @ 24 vdc
Input Vultaġġ	24/24/48 / -48 vdc, inputs doppji żejda
Topera Vultaġġ	9.6 sa 60 VDC
Tagħbija żejda Kurrent Protezzjoni	Appoġġjat
Opposti Polarità Protezzjoni	Appoġġjat

Fiżiku Karatteristiċi

Akkomodazzjoni	Metall
IP Klassifikazzjoni	IP30
Dimensjonijiet	79.2 x 135 x 137 mm (3.1 x 5.3 x 5.4 pulzieri)
Piż	1440 g (3.18 lb)
Installazzjoni	Immuntar Din-Rail, Immuntar tal-Ħajt (b'Kit Mhux Obbligatorju)

Ambjentali Limiti

Topera Temperatura

EDS-G516E -4 gsfp: -10 sa 60 grad (14 sa 140 grad F)

Eds-g516e -4 gsfp-t: -40 sa 75 grad (-40 sa 167 grad f)

Ħażna Temperatura (Pakkett inklużi)

-40 sa 85 grad (-40 sa 185 grad F)

Ambjentali Relattiv Umdità

5 sa 95% (li ma jikkondensax)

Standards u Ċertifikazzjonijiet

Sigurtà	UL 508
EMC	En 61000-6-2 / -6-4
Emi	CISPR 32, FCC Parti 15B Klassi A
L-Awtorità tal-Approvazzjoni tat-T	IEC 61000-4-2 ESD: Kuntatt: 8 kV; Arja: 15 kV IEC 61000-4-3 RS: 80 MHz sa 1 GHz: 10 V / M IEC 61000-4-4 eft: qawwa: 4 kV; Sinjal: 4 kV IEC 61000-4-5 Surge: Power: 4 kV; Sinjal: 4 kV IEC61000-4-6 CS: 10 V IEC 61000-4-8 pfmf
Perikoluż Postijiet	Atex, Diviżjoni tal-Klassi I 2
Marittimu	DNV-GL, LR, ABS, NK
Qawwa Sottostazzjon	IEC61850-3, IEEE 1613
Ferrovija	En 50121-4
Traffiku Kontroll	NEMA TS2
Xokk	IEC 60068-2-27
Il-waqgħa ħielsa	IEC 60068-2-32
Vibrazzjoni	IEC 60068-2-6

Mtbf

Ħin	805,491 siegħa
Standards	Telcordia (Bellcore), Gb

Pakkett Kontenut

Apparat	1 X EDS-G516E SIKET SWITCH
Kejbil	1 X USB Tip A MALE TO USB TIP B MALE
Installazzjoni Kitt	4 x għatu, plastik, għall-port RJ45 4 x għatu, plastik, għal slot SFP
Dokumentazzjoni	1 x Gwida ta 'Installazzjoni Quick 1 x Karta tal-Garanzija 1 x Ċertifikati tal-prodott ta 'spezzjoni ta' kwalità, Ċiniż simplifikat 1 x Karta tal-Garanzija
Nota	Il-moduli SFP jeħtieġ li jinxtraw separatament għall-użu ma 'dan il-prodott.

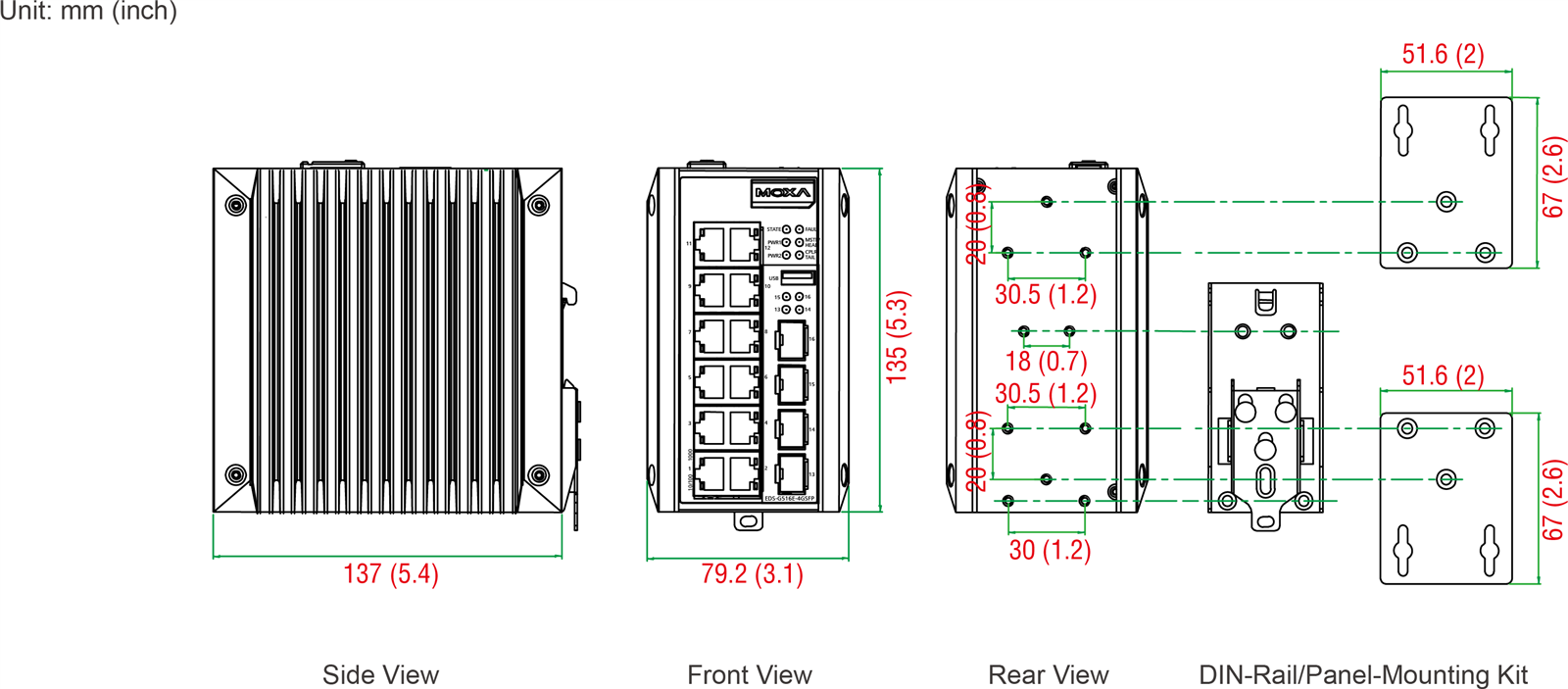

Dimensjonijiet

Tordna Informazzjoni

Mudell Isem

10/100 / 1000BASET (X) Portijiet RJ45 Konnettur

100 / 1000basesfpSlots

Topera Temp.

EDS-G516E -4 GSFP

-10 sa 60 grad

EDS-G516E -4 GSFP-T

-40 sa 75 grad

Aċċessorji (mibjugħ separatament)

Ħażna Kits

ABC -02- USB	Għodda ta 'backup u restawr tal-konfigurazzjoni, aġġornament tal-firmware, u għodda ta' ħażna ta 'fajls tal-ġurnal għal swiċċijiet u routers Ethernet ġestiti, 0 sa 60 grad temperatura operattiva
ABC -02- USB-T	Għodda ta 'backup u restawr tal-konfigurazzjoni, aġġornament tal-firmware, u għodda ta' ħażna ta 'fajls tal-ġurnal għal swiċċijiet u routers Ethernet ġestiti, -40 sa 75 grad operattiv temperatura

Għall-finijiet ta' dan l-Arti Moduli

SFP -1 FELLC-T	Modulu SFP b '1 100 Bażi ta' mod wieħed b'konnettur LC għal trasmissjoni ta '80 km, -40 sa 85 grad ta' temperatura operattiva
Sfp -1 femlc-t	Modulu SFP b '1 100 Bażi Multi-Mode Bil-Konnettur LC għal Trasmissjoni ta' 4 Km, -40 sa 85 grad Temperatura operattiva
SFP -1 FESLC-T	Modulu SFP b '1 100 Bażi ta' mod wieħed b'konnettur LC għal trasmissjoni ta '40 km, -40 sa 85 grad ta' temperatura operattiva
Sfp -1 g10alc	WDM-Type (Bidi) Modulu SFP b '1 1000 Port BasESFP bil-konnettur LC għal 1 0 trasmissjoni km; TX 1310 nm, RX 1550 nm, 0 sa 60 grad temperatura operattiva
Sfp -1 g10alc-t	Modulu SFP tat-tip WDM (bidi) b '1 1000 port BasESFP b'konnettur LC għal trasmissjoni ta '10 km; TX 1310 NM, RX 1550 NM, -40 sa 85 grad Temperatura operattiva
SFP -1 G10BLC	WDM-Type (Bidi) Modulu SFP b '1 1000 Port BasESFP bil-konnettur LC għal 1 0 trasmissjoni km; TX 1550 nm, RX 1310 nm, 0 sa 60 grad temperatura operattiva
SFP -1 G10BLC-T	Modulu SFP tat-tip WDM (bidi) b '1 1000 port BasESFP b'konnettur LC għal trasmissjoni ta '10 km; TX 1550 NM, RX 1310 NM, -40 sa 85 grad temperatura operattiva
Sfp -1 g20alc	WDM-Type (Bidi) Modulu SFP b '1 1000 Port BasESFP bil-konnettur LC għal 2 0 trasmissjoni km; TX 1310 nm, RX 1550 nm, 0 sa 60 grad temperatura operattiva
Sfp -1 g20alc-t	Modulu SFP tat-tip WDM (bidi) b '1 1000 port BaseSFP b'konnettur LC għal trasmissjoni ta '20 km; TX 1310 NM, RX 1550 NM, -40 sa 85 grad Temperatura operattiva
SFP -1 G20BLC	WDM-Type (Bidi) Modulu SFP b '1 1000 Port BasESFP bil-konnettur LC għal 2 0 trasmissjoni km; TX 1550 nm, RX 1310 nm, 0 sa 60 grad temperatura operattiva
SFP -1 G20BLC-T	Modulu SFP tat-tip WDM (bidi) b '1 1000 port BaseSFP b'konnettur LC għal trasmissjoni ta '20 km; TX 1550 NM, RX 1310 NM, -40 sa 85 grad temperatura operattiva
Sfp -1 g40alc	WDM-Type (Bidi) Modulu SFP b '1 1000 Port BaseSFP bil-konnettur LC għal 4 0 trasmissjoni km; TX 1310 nm, RX 1550 nm, 0 sa 60 grad temperatura operattiva
Sfp -1 g40alc-t	Modulu SFP tat-tip WDM (Bidi) bil-port 1 1000 BaseSFP bil-konnettur LC għal trasmissjoni ta '40 km; TX 1310 NM, RX 1550 NM, -40 sa 85 grad Temperatura operattiva
SFP -1 G40BLC	WDM-Type (Bidi) Modulu SFP b '1 1000 Port BaseSFP bil-konnettur LC għal 4 0 trasmissjoni km; TX 1550 nm, RX 1310 nm, 0 sa 60 grad temperatura operattiva
SFP -1 G40BLC-T	Modulu SFP tat-tip WDM (Bidi) bil-port 1 1000 BaseSFP bil-konnettur LC għal trasmissjoni ta '40 km; TX 1550 NM, RX 1310 NM, -40 sa 85 grad temperatura operattiva
Sfp -1 gezxlc	Modulu SFP b '{{0}} port baseezx b'konnettur LC għal trasmissjoni ta' 110 km, 0 sa 60 grad temperatura operattiva
Sfp -1 gezxlc -120	Modulu SFP b '{{0}} port baseezx bil-konnettur LC għal trasmissjoni ta' 120 km, 0 sa 60 grad temperatura operattiva
Sfp -1 glhlc	Modulu SFP b '{{0}} port Baselh bil-konnettur LC għal trasmissjoni ta '30 km, 0 sa 60 grad temperatura operattiva
SFP -1 GLHLC-T	Modulu SFP bil-port 1 1000 Baselh bil-konnettur LC għal trasmissjoni ta '30 km, -40 sa 85 grad temperatura operattiva
Sfp -1 glhxlc	Modulu SFP b '{{0}} port Baselhx bil-konnettur LC għal trasmissjoni ta '40 km, temperatura operattiva 0 sa 60 grad
SFP -1 GLHXLC-T	Modulu SFP bil-port 1 1000 Baselhx bil-konnettur LC għal trasmissjoni ta '40 km, -40 sa 85 grad temperatura operattiva
Sfp -1 glsxlc	Modulu SFP b '{{0}} Port Baselsx b'konnettur LC għal trasmissjoni ta' 500 m, temperatura operattiva 0 sa 60 grad
Sfp -1 glsxlc-t	Modulu SFP b '1 1000 Port Baselsx b'konnettur LC għal trasmissjoni ta' 500 m, -40 sa 85 grad operattiv temperatura
Sfp -1 glxlc	Modulu SFP b '{{0}} port Baselx b'konnettur LC għal trasmissjoni ta '10 km, 0 sa 60 grad temperatura operattiva
Sfp -1 glxlc-t	Modulu SFP b '1 1000 port Baselx b'konnettur LC għal trasmissjoni ta '10 km, -40 sa 85 grad temperatura operattiva
Sfp -1 gsxlc	Modulu SFP b '{{0}} port Basesx b'konnettur LC għal trażmissjoni 300/550 m, temperatura operattiva 0 sa 60 grad
SFP -1 GSXLC-T	Modulu SFP b '1 1000 Port Basesx b'konnettur LC għal trażmissjoni 300/550 M, -40 sa 85 grad ta' temperatura operattiva
Sfp -1 gzxlc	Modulu SFP b '{{0}} port Basezx b'konnettur LC għal trasmissjoni ta '80 km, 0 sa 60 grad temperatura operattiva
Sfp -1 gzxlc-t	Modulu SFP b '1 1000 port basezx b'konnettur LC għal trasmissjoni ta' 80 km, -40 sa 85 grad temperatura operattiva
Sfp -1 gtxrj 45- t	Modulu SFP b '1 1000 port baset b'konnettur RJ45 għal trasmissjoni ta' 100 m, -40 sa 75 grad temperatura operattiva

Qawwa Provvisti

Dr -120-24	120W / 2.5A DIN-RAIL 24 VDC Provvista ta 'Enerġija b'Universal 88 sa 132 VAC jew 176 sa 264 Input VAC minn Swiċċ, jew 248 sa 370 VDC Input, -10} sa 60 grad Temperatura operattiva
Dr -4524	45W / 2A DIN-RAIL 24 VDC Provvista ta 'Enerġija b'Universal 85 sa 264 VAC jew 120 sa 370 VDC Input, -10 sa 50 grad C temperatura operattiva
Dr -75-24	75W / 3.2A DIN-RAIL 24 VDC Provvista ta 'Enerġija b'Universal 85 sa 264 VAC jew 120 sa 370 VDC Input, -10 sa 60 grad Temperatura operattiva
Mdr -40-24	DIN-rail 24 VDC Provvista ta 'enerġija b'40W / 1.7A, 85 sa 264 VAC, jew 120 sa 370 VDC input, -20 sa 70 grad temperatura operattiva
Mdr -60-24	DIN-RAIL 24 VDC Provvista ta 'Enerġija b'60W / 2.5A, 85 sa 264 VAC, jew 120 sa 370 VDC Input, -20 sa 70 grad Temperatura operattiva

Immuntar tal-ħajt Settijiet

Wk -51-01

Kit li jwaqqaf il-ħajt, 2 pjanċi, 6 viti, 51.6 x 67 x 2 mm

Immuntar tar-rack Kits

Rk -4 u

19- Inch Kit-Mounting Rack

Softwer

MxView -50	Softwer tal-Ġestjoni Industrijali tan-Netwerk b'liċenzja għal 50 Nodi (skond l-Indirizz IP)
MxView -100	Softwer tal-Ġestjoni Industrijali tan-Netwerk b'liċenzja għal 100 Nodi (skond l-Indirizz IP)
MxView -250	Softwer tal-Ġestjoni Industrijali tan-Netwerk b'liċenzja għal 250 Nodi (skond l-Indirizz IP)
MxView -500	Softwer tal-Ġestjoni Industrijali tan-Netwerk b'liċenzja għal 500 Nodi (skond l-Indirizz IP)
MxView -1000	Softwer tal-Ġestjoni Industrijali tan-Netwerk b'liċenzja għal 1000 Nodes (skond l-Indirizz IP)
MxView -2000	Softwer tal-Ġestjoni Industrijali tan-Netwerk b'liċenzja għal 2000 Nodi (skond l-Indirizz IP)
Mxview upgrade -50	Espansjoni tal-Liċenzja ta 'Softwer ta' Ġestjoni tan-Netwerk Industrijali MXView b'50 Nodi (skond l-Indirizz IP)
