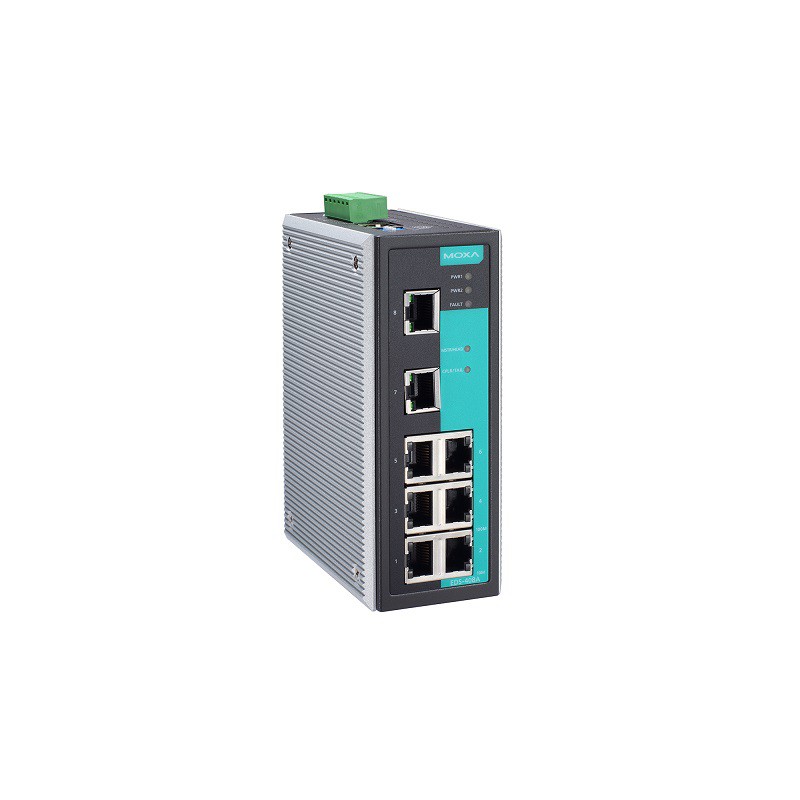

Moxa eds -408 aIndustrijali ġestiti fil-livell tad-dħulStandardSwiċċ Ethernet
Introduzzjoni
Il-Moxa eds -408 Serje hija żviluppata speċifikament għal applikazzjonijiet industrijali. L-iswiċċijiet għandhom firxa wiesgħa ta 'kapaċitajiet ta' ġestjoni utli, inklużi ċirku turbo, katina turbo, akkoppjar taċ-ċirku, snooping IGMP, VLAN IEEE 802.1Q, VLAN ibbażat fuq il-port, QOS, RMON, RMON, kontroll tal-bandwidth, mirroring tal-port, u twissija bl-email jew relay. Iċ-ċirku turbo lest għall-użu jista 'jkun sempliċement konfigurat bl-użu tal-interface tal-amministrazzjoni bbażata fuq il-web jew is-swiċċijiet DIP fuq il-pannell ta' fuq tal-eds Moxa -408 swiċċijiet.
Speċifikazzjonijiet
Karatteristiċi u benefiċċji
● Uża l-katina tat-turbo u turbo (ħin ta 'rkupru <20 ms @ 250 swiċċijiet) u RSTP / STP għal sensja tan-netwerk.
● Jappoġġja IGMP Snooping, QoS, IEEE 802.1Q VLAN, u VLANs ibbażati fuq il-port.
● Jikkontrolla faċilment in-netwerks permezz tal-browsers tal-web, CLI, Telnet / Terminal tas-Serje, Applikazzjoni tal-Windows, u ABC -01.
● Jippermetti Profinet jew Ethernet / IP b'default (mudelli PN jew EIP)
● Jappoġġja MxStudio għall-amministrazzjoni ta 'netwerk industrijali viżwali.
Interfaċċa Ethernet
|
10 / 100BASET (X) PORTI (KONNETTUR RJ45) |
Eds -408 a / 408a-t, eds -408 a-eip / pn mudelli: 8 EDS -408 A-MM-SC / MM-ST / SS-SC Mudelli: 6 Eds -408 a -3 m-sc / 3m-st / 3s-sc / 3s-sc -48 / 1m2s-sc / 2m1s-sc mudelli: 5 Il-mudelli kollha jappoġġjaw: Veloċità tan-negozjar awtomatiku Mod sħiħ / nofs duplex Konnessjoni Auto MDI / MDI-X |
|
Portijiet 100BASEFX (konnettur SC multi-modalità) |
EDS -408 A-MM-SC / 2M1S-SC Mudelli: 2 Eds -408 a -3 mudelli m-sc: 3 Eds -408 a -1 mudelli M2S-SC: 1 |
|
Portijiet 100BASEFX (konnettur ST multi-modalità) |
EDS -408 Mudelli A-MM-ST: 2 Eds -408 a -3 M-ST Mudelli: 3 |
|
Portijiet 100BASEFX (konnettur SC ta 'mod wieħed) |
EDS -408 A-SS-SC / 1M2S-SC Mudelli: 2 Eds -408 a -2 mudelli M1S-SC: 1 Eds -408 a -3 s-sc / 3s-sc -48 mudelli: 3 |
|
Standards
|
IEEE 802.3 għal 10baset IEEE 802.3U għal 100BaSet (X) u 100BASEFX IEEE 802.3x għall-kontroll tal-fluss IEEE 802.1d -2004 għal Spanning Tree Protocol IEEE 802.1p għall-klassi tas-servizz IEEE 802.1Q għal VLAN Tagging
|
Swiċċ il-proprjetajiet
|
Gruppi IGMP |
256 |
|
Daqs tal-mejda Mac |
8K |
|
Massimu. Numru Ofvlans |
64 |
|
Daqs tal-buffer tal-pakketti |
1 mbits |
|
Kjuwijiet ta 'prijorità |
4 |
|
Firxa tal-ID VLAN |
Vid 1 sa 4094 |
Parametri tal-Qawwa
|
Vultaġġ tad-dħul |
Il-mudelli kollha: inputs doppji żejda Eds -408 a / 408a-t, eds -408 a-mm-sc / mm-st / ss-sc / 3m-sc / 3m-sst / 3s-sc / 1m2s-sc / 2m1s-sc / eip / pn mudelli: 12/24/48 vdc Eds -408 a -3 s-sc -48 / 408a -3 s-sc {-48- t mudelli: ± 24 / ± 48 vdc |
|
Vultaġġ operattiv |
Eds -408 a / 408a-t, eds -408 a-mm-sc / mm-st / ss-sc / 3m-sc / 3m-st / 3s-sc / 1m2s-sc / 2m1s-sc / eip / pn mudelli: 9.6 sa 60 vdc Eds -408 a -3 s-sc -48 mudelli: ± 19 sa ± 60 vdc |
|
Kurrent ta 'input |
Eds -408 a, eds -408 a-eip / pn / mm-sc / mm-st / ss-sc mudelli: 0. 61 @ 12 vdc 0. 3 @ 24 vdc 0. 16 @ 48 vdc EDS -408 a -3 M-SC / 3M-ST / 3S-SC / 1M2S-SC / 2M1S-SC Models: 0. 73 @ 12 vdc 0. 35 @ 24 vdc 0. 18 @ 48 vdc Eds -408 a -3 s-sc -48 mudelli: 0. 33 a @ 24 vdc 0. 17A @ 48 VDC |
|
Protezzjoni tal-kurrent ta 'tagħbija żejda |
Appoġġjat |
|
Protezzjoni tal-polarità b'lura |
Appoġġjat |
Karatteristiċi fiżiċi
|
Akkomodazzjoni |
Metall |
|
Klassifikazzjoni IP |
IP30 |
|
Dimensjonijiet |
53.6 x 135 x 105 mm (2.11 x 5.31 x 4.13 in) |
|
Piż |
Eds -408 a, eds -408 a-mm-sc / mm-st / ss-sc / eip / pn mudelli: 650 g (1.44 lb) Eds -408 a -3 m-sc / 3m-st / 3s-sc / 3s-sc -48 / 1m2s-sc / 2m1s-sc mudelli: 890 g (1.97 lb) |
|
Installazzjoni |
Immuntar Din-Rail, Immuntar tal-Ħajt (b'Kit Mhux Obbligatorju) |
Limiti Ambjentali
|
Temperatura operattiva |
Mudelli Standard: -10 sa 60 grad (14 sa 140 grad F) Temp wiesa '. Mudelli: -40 sa 75 grad (-40 sa 167 grad f) |
|
Temperatura tal-ħażna (pakkett inkluż) |
-40 sa 85 grad (-40 sa 185 grad F) |
|
Umdità relattiva ambjentali |
5 sa 95% (li ma jikkondensax) |

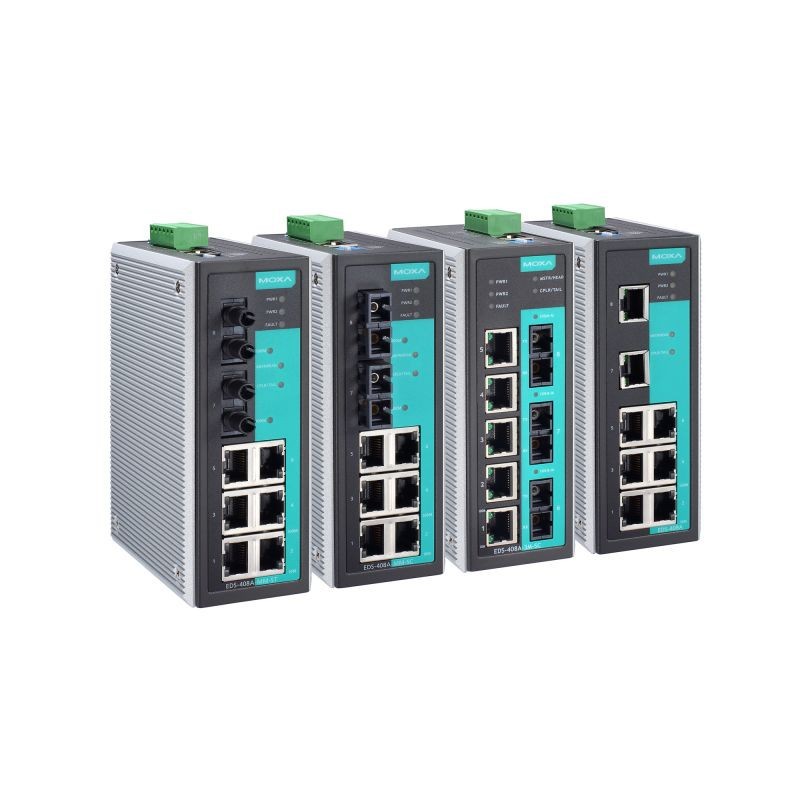

Moxa eds -408 a Mudelli disponibbli
|
Mudell 1 |
Moxa eds -408 a |
|
Mudell 2 |
Moxa eds -408 a-eip |
|
Mudell 3 |
Moxa eds -408 a-mm-sc |
|
Mudell 4 |
Moxa eds -408 a-mm-st |
|
Mudell 5 |
Moxa eds -408 a-pn |
|
Mudell 6 |
Moxa eds -408 a-ss-sc |
|
Mudell 7 |
Moxa eds -408 a-eip-t |
|
Mudell 8 |
Moxa eds -408 a-mm-sc-t |
|
Mudell 9 |
Moxa eds -408 a-mm-st-t |
|
Mudell 10 |
Moxa eds -408 a-pn-t |
|
Mudell 11 |
Moxa eds -408 a-ss-sc-t |
|
Mudell 12 |
Moxa eds -408 at |
