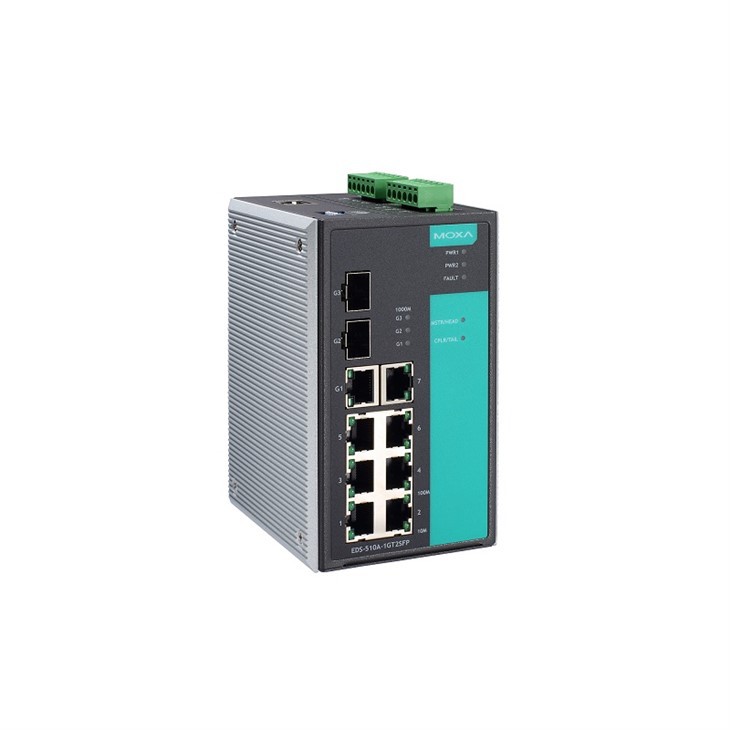

Moxa eds -510 a -1 gt2sfp7+3 g-port gigabit ġestiti swiċċijiet ethernet
Introduzzjoni
Moxa eds -510 a -1 GT2SFP Gigabit Switches Ethernet immaniġġjati huma mgħammra sa 3 portijiet Ethernet Gigabit, li jagħmluhom ideali għall-bini ta 'gigabit turbo ċirku, iżda jħallu port gigabit spare għall-użu uplink għall-użu uplink. It-teknoloġiji tas-sensja Ethernet, iċ-ċirku turbo u l-katina turbo (ħin ta 'rkupru <20 ms), RSTP / STP, u MSTP, jistgħu jżidu l-affidabbiltà tas-sistema u d-disponibbiltà tas-sinsla tan-netwerk tiegħek.
Moxa eds -510 a -1 GT2SFP huwa ddisinjat speċjalment għall-komunikazzjoni li jitolbu applikazzjonijiet bħal kontroll tal-proċess, bini tal-vapuri, ITS, u sistemi DCS, li jistgħu jibbenefikaw minn kostruzzjoni ta 'sinsla skalabbli.
Karatteristiċi u benefiċċji
- 2 Portijiet Ethernet Gigabit għal Ċirku żejjed u 1 Gigabit Ethernet Port għal Soluzzjoni UPLink
- Ċirku turbo u katina turbo (ħin ta 'rkupru <20 ms @ 250 swiċċijiet), 1 RSTP / STP, u MSTP għal sensja tan-netwerk
- TACACS +, SNMPV3, IEEE 802.1X, HTTPS, u SSH biex itejbu s-sigurtà tan-netwerk
- Ġestjoni faċli tan-netwerk permezz tal-web browser, CLI, telnet / console serjali, utilità tal-Windows, u ABC -01
Addizzjonali Karatteristiċi u Benefiċċji
- Interfaċċa tal-Linja tal-Kmand (CLI) għall-konfigurazzjoni malajr
- Għażla DHCP 82 għall-assenjazzjoni tal-indirizz IP b'politiki differenti
- Jappoġġja protokolli Ethernet / IP u Modbus TCP għall-immaniġġjar u l-monitoraġġ tal-apparat
- IGMP Snooping u GMRP għall-filtrazzjoni tat-traffiku multicast
- VLAN ibbażat fuq il-port, IEEE 802.1Q VLAN, u GVRP biex itaffu l-ippjanar tan-netwerk
- QoS (IEEE 802.1p / 1Q u TOS / DiffServ) biex iżid it-trunking determinismport għal użu tal-bandwidth ottimali
- SNMPV1 / V2C / V3 għal livelli differenti ta 'ġestjoni tan-netwerk
- RMON għal monitoraġġ proattiv u effiċjenti tan-netwerk
- Ġestjoni tal-bandwidth biex tevita status ta 'netwerk imprevedibbli
- Lock Port Function għall-imblukkar ta 'aċċess mhux awtorizzat ibbażat fuq l-indirizz MAC
- Twissija awtomatika bl-eċċezzjoni permezz ta 'email u output tar-relay
Speċifikazzjonijiet
Input / output Interface
|
Allarm Kuntatt Kanali |
2 Relay Output b'kapaċità ta 'ġarr kurrenti ta' 1 a @ 24 vdc |
|
Diġitali Input Kanali |
2 |
|
Diġitali Inputs |
+13 għal +30 V għall-istat1 {{{0}} għal +3 v għall-istat 0 max. Kurrent tal-Input: 8 Ma |
1. Gigabit Ethernet Ħin ta 'rkupru <50 ms
Ethernet Interface
|
10 / 100baset (x) Portijiet (RJ45 konnettur) |
Konnessjoni Auto MDI / MDI-X |
|
10/100 / 1000BASET (X) Portijiet (RJ45 konnettur) |
Eds -510 a -1 Serje GT2SFP: 1 Eds -510 a -3 serje gt: 3 Funzjonijiet appoġġjati: Veloċità tan-negozjar awtomatiku Mod sħiħ / nofs duplex Konnessjoni Auto MDI / MDI-X |
|
1000basesfp Slots |
Eds -510 a -1 GT2SFP Serje: 2 EDS -510 a -3 SFP Serje: 3 |
|
Standards |
IEEE 802.3 għal 10baset IEEE 802.3U għal 100Baset (X) IEEE 802.3AB għal 1000BASET (X) IEEE 802.3Z għal 1000BASESX / LX / LHX / ZX IEEE 802.1X għall-awtentikazzjoni IEEE 802.1d -2004 għal Spanning Tree Protocol IEEE 802.1W għal Protokoll ta 'Siġra Rapida IEEE 802.1s għal Protokoll ta 'Siġar ta' Spanning Multiple IEEE 802.1Q għal VLAN Tagging IEEE 802.1p għall-klassi tas-servizz IEEE 802.3x għall-kontroll tal-fluss IEEE 802.3ad għal zokk tal-port bil-LACP |
Ethernet Softwer Karatteristiċi
|
Filtru |
802.1Q VLAN VLAN ibbażat fuq il-port IGMP V1 / V2 GVRP GMRP |
|
Industrijali Protokolli |
Ethernet / IP Modbus TCP |
|
Ġestjoni |
IPv4 / IPv6 SNMPV1 / V2C / V3 Lldp Mera tal-Port Kontroll tal-Fluss tal-Pressjoni ta 'wara Bootp DDM Għażla DHCP 66/67/82 DHCP Server / Client Kontroll tal-fluss Rarp Rmon SMTP SNMP tinforma Syslog Telnet TFTP |
|
MIB |
MIB-II Bridge MIB MIB bħal Ethernet P-Bridge MIB M-Bridge MIB RMON MIB Groups 1, 2, 3, 9 RSTP MIB |
|
Sensja Protokolli |
Stp MSTP Rstp LACP Link Aggregazzjoni Katina turbo Turbo Ring V1 / V2 |
|
Sigurtà |
HTTPS / SSL Raġġ Tacacs + Serratura tal-port Ssh |
|
ĦinĠestjoni |
Server / klijent NTP SNTP |
Swiċċ Proprjetajiet
|
IGMP Gruppi |
256 |
|
Mac Tabella Daqs |
8 K |
|
Massimu. LE. ta ' Vlans |
64 |
|
Pakkett Buffer Daqs |
1 mbits |
|
Prijorità Kjuwijiet |
4 |
|
VLAN ID Firxa |
Vid 1 sa 4094 |
LED Interface
|
LED Indikaturi |
PWR1, PWR2, Ħsarat, 10 / 100m (port TP), 1000m (port Gigabit), MSTR / ras, CPLR / Tail |
Serje Interface
|
Console Port |
Rs -232 (txd, rxd, gnd), 10- pin rj45 (115200, n, 8, 1) |
Dip Swiċċ Konfigurazzjoni
|
Ethernet Interface |
Turbo Ring, Master, Coupler, Riserva |
Qawwa Parametri
|
Konnessjoni |
2 li jista 'jinqala' 6- Blokk tat-Terminal ta 'Kuntatt (S) |
|
Input Kurrent |
Eds {{0}} a -1 Serje GT2SFP: 0.38 A @ 24 VDC
Eds {{0}} a -3 Serje GT: 0.48 a @ 24 vdc
Eds {{0}} a -3 SFP Series: 0.33 a @ 24 vdc
|
|
Input Vultaġġ |
24 VDC Inputs doppji żejda |
|
Topera Vultaġġ |
12 sa 45 VDC |
|
Tagħbija żejda Kurrent Protezzjoni |
Appoġġjat |
|
Reverse Polarità Protezzjoni |
Appoġġjat |
Fiżiku Karatteristiċi
|
Akkomodazzjoni |
Metall |
|
IP Klassifikazzjoni |
IP30 |
|
Dimensjonijiet |
80.2 x 135 x 105 mm (3.16 x 5.31 x 4.13 in) |
|
Piż |
1170 g (2.58 lb) |
|
Installazzjoni |
Immuntar DIN-rail Immuntar tal-ħajt (b'kit mhux obbligatorju) |
Ambjentali Limiti
|
Topera Temperatura |
Mudelli Standard: -10 sa 60 grad (14 sa 140 grad F) Temp wiesa '. Mudelli: -40 sa 75 grad (-40 sa 167 grad f) |
|
Ħażna Temperatura (Pakkett inklużi) |
-40 sa 85 grad (-40 sa 185 grad F) |
|
Ambjentali Relattiv Umdità |
5 sa 95% (li ma jikkondensax) |
Standards u Ċertifikazzjonijiet
|
Sigurtà |
En 62368-1 Ul 60950-1 UL 508 |
|
EMC |
EN 55032/35 |
|
Emi |
CISPR 32, FCC Parti 15B Klassi A |
|
EMS |
IEC 61000-4-2 ESD: Kuntatt: 6 kV; Arja: 8 kV IEC 61000-4-3 RS: 80 MHz sa 1 GHz: 20 V / M IEC 61000-4-4 eft: qawwa: 2 kV; Sinjal: 2 kV IEC 61000-4-5 Surge: Power: 2 kV; Sinjal: 2 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 pfmf |
|
Perikoluż Postijiet |
Atex Klassi I Diviżjoni 2 |
|
Ferrovija |
En 50121-4 |
|
Traffiku Kontroll |
NEMA TS2 |
|
Vibrazzjoni |
IEC 60068-2-6 |
|
Xokk |
IEC 60068-2-27 |
|
Freefall |
IEC 60068-2-31 |
|
Marittimu |
DNV |
Mtbf
|
Ħin |
Eds -510 a -3 gt: 2,464,744 hrs Eds -510 a -1 gt2sfp: 2,636,255 hrs |
|
Standards |
Telcordia (Bellcore), Gb |
Pakkett Kontenut
|
Apparat |
1 x eds -510 swiċċ tas-serje |
|
Kejbil |
1 x db9 femminili għal rj 45 10- pin |
|
Installazzjoni Kit |
4 x għatu, plastik, għall-port RJ45 2 x Kap, plastik, għall-port tal-fibra SC (-1 mudelli GT2SFP) 2 x Kap, plastik, għall-port tal-fibra st (-3 mudelli SFP) |
|
Dokumentazzjoni |
1 x Gwida ta 'Installazzjoni Quick 1 x Karta tal-Garanzija 1 x Ċertifikati tal-prodott ta 'spezzjoni ta' kwalità, Ċiniż simplifikat 1 x Avviż tal-Prodott, Ċiniż Simplifikat |
|
Nota |
Il-moduli SFP jeħtieġ li jinxtraw separatament għall-użu ma 'dan il-prodott. |
Dimensjonijiet
Tordna Informazzjoni
|
Mudell Isem |
10 / 100baset (x) Portijiet RJ45 Konnettur |
10/100 / 1000BASET (X) Portijiet RJ45 Konnettur |
1000base SFP Slots |
Topera Temp. |
|
Eds -510 a -3 gt |
7 |
3 |
– |
-10 sa 60 grad |
|
Eds -510 a -3 gt-t |
7 |
3 |
– |
-40 sa 75 grad |
|
Eds -510 a -3 sfp |
7 |
– |
3 |
-10 sa 60 grad |
|
Eds -510 a -3 sfp-t |
7 |
– |
3 |
-40 sa 75 grad |
|
Eds -510 a -1 gt2sfp |
7 |
1 |
2 |
-10 sa 60 grad |
|
Eds -510 a -1 gt2sfp-t |
7 |
1 |
2 |
-40 sa 75 grad |
Aċċessorji (mibjugħ separatament)
Ħażna Kits
|
ABC -01 |
Konfigurazzjoni ta 'backup u għodda ta' restawr għal swiċċijiet Ethernet ġestiti u AWK APS Wireless APS / Bridges / Clients, 0 sa 60 Grad Temperatura operattiva |
SFP Moduli
|
Sfp -1 g10alc |
WDM-Type (Bidi) Modulu SFP b '1 1000 Port BasESFP bil-konnettur LC għal 1 0 trasmissjoni km; TX 1310 nm, RX 1550 nm, 0 sa 60 grad temperatura operattiva |
|
Sfp -1 g10alc-t |
Modulu SFP tat-tip WDM (bidi) b '1 1000 port BasESFP b'konnettur LC għal trasmissjoni ta '10 km; TX 1310 NM, RX 1550 NM, -40 sa 85 grad Temperatura operattiva |
|
SFP -1 G10BLC |
WDM-Type (Bidi) Modulu SFP b '1 1000 Port BasESFP bil-konnettur LC għal 1 0 trasmissjoni km; TX 1550 nm, RX 1310 nm, 0 sa 60 grad temperatura operattiva |
|
SFP -1 G10BLC-T |
Modulu SFP tat-tip WDM (bidi) b '1 1000 port BasESFP b'konnettur LC għal trasmissjoni ta '10 km; TX 1550 NM, RX 1310 NM, -40 sa 85 grad Temperatura operattiva |
|
Sfp -1 g20alc |
WDM-Type (Bidi) Modulu SFP b '1 1000 Port BasESFP bil-konnettur LC għal 2 0 trasmissjoni km; TX 1310 nm, RX 1550 nm, 0 sa 60 grad temperatura operattiva |
|
Sfp -1 g20alc-t |
Modulu SFP tat-tip WDM (bidi) b '1 1000 port BaseSFP b'konnettur LC għal trasmissjoni ta '20 km; TX 1310 NM, RX 1550 NM, -40 sa 85 grad Temperatura operattiva |
|
SFP -1 G20BLC |
WDM-Type (Bidi) Modulu SFP b '1 1000 Port BasESFP bil-konnettur LC għal 2 0 trasmissjoni km; TX 1550 nm, RX 1310 nm, 0 sa 60 grad temperatura operattiva |
|
SFP -1 G20BLC-T |
Modulu SFP tat-tip WDM (bidi) b '1 1000 port BaseSFP b'konnettur LC għal trasmissjoni ta '20 km; TX 1550 NM, RX 1310 NM, -40 sa 85 grad Temperatura operattiva |
|
Sfp -1 g40alc |
WDM-Type (Bidi) Modulu SFP b '1 1000 Port BasESFP bil-konnettur LC għal 4 0 trasmissjoni km; TX 1310 nm, RX 1550 nm, 0 sa 60 grad temperatura operattiva |
|
Sfp -1 g40alc-t |
Modulu SFP tat-tip WDM (bidi) b '1 1000 port BasESFP b'konnettur LC għal trasmissjoni ta '40 km; TX 1310 NM, RX 1550 NM, -40 sa 85 grad Temperatura operattiva |
|
SFP -1 G40BLC |
WDM-Type (Bidi) Modulu SFP b '1 1000 Port BasESFP bil-konnettur LC għal 4 0 trasmissjoni km; TX 1550 nm, RX 1310 nm, 0 sa 60 grad temperatura operattiva |
|
SFP -1 G40BLC-T |
Modulu SFP tat-tip WDM (bidi) b '1 1000 port BasESFP b'konnettur LC għal trasmissjoni ta '40 km; TX 1550 NM, RX 1310 NM, -40 sa 85 grad Temperatura operattiva |
|
Sfp -1 gezxlc |
Modulu SFP b '{{0}} port baseezx b'konnettur LC għal trasmissjoni ta' 110 km, 0 sa 60 grad temperatura operattiva |
|
Sfp -1 gezxlc -120 |
Modulu SFP b '{{0}} port baseezx b'konnettur LC għal trasmissjoni ta' 120 km, 0 sa 60 grad temperatura operattiva |
|
Sfp -1 glhlc |
Modulu SFP b '{{0}} port Baselh bil-konnettur LC għal trasmissjoni ta '30 km, 0 sa 60 grad temperatura operattiva |
|
SFP -1 GLHLC-T |
Modulu SFP bil-port 1 1000 Baselh bil-konnettur LC għal trasmissjoni ta '30 km, -40 sa 85 grad temperatura operattiva |
|
Sfp -1 glhxlc |
Modulu SFP b '{{0}} port Baselhx bil-konnettur LC għal trasmissjoni ta '40 km, temperatura operattiva 0 sa 60 grad |
|
SFP -1 GLHXLC-T |
Modulu SFP bil-port 1 1000 Baselhx bil-konnettur LC għal trasmissjoni ta '40 km, -40 sa 85 grad temperatura operattiva |
|
Sfp -1 glsxlc |
Modulu SFP b '{{0} Port Baselsx bil-konnettur LC għal trażmissjoni ta' 1km / 2km, 0 sa 60 grad temperatura operattiva |
|
Sfp -1 glsxlc-t |
Modulu SFP b '1 1000 Port Baselsx b'konnettur LC għal trażmissjoni ta' 1km / 2km, -40 sa 85 grad ta 'temperatura operattiva |
|
Sfp -1 glxlc |
Modulu SFP b '{{0}} port Baselx bil-konnettur LC għal trasmissjoni ta '10 km, 0 sa 60 grad temperatura operattiva |
|
Sfp -1 glxlc-t |
Modulu SFP b '1 1000 port Baselx b'konnettur LC għal trasmissjoni ta '10 km, -40 sa 85 grad temperatura operattiva |
|
Sfp -1 gsxlc |
Modulu SFP b '{{0} port Basesx b'konnettur LC għal trażmissjoni ta' 300m / 550m, 0 sa 60 grad temperatura operattiva |
|
SFP -1 GSXLC-T |
Modulu SFP b '1 1000 Port Basesx b'konnettur LC għal trażmissjoni ta' 300m / 550m, -40 sa 85 grad ta 'temperatura operattiva |
|
Sfp -1 gzxlc |
Modulu SFP b '{{0}} port Basezx b'konnettur LC għal trasmissjoni ta '80 km, 0 sa 60 grad temperatura operattiva |
|
Sfp -1 gzxlc-t |
Modulu SFP b '1 1000 port basezx b'konnettur LC għal trasmissjoni ta' 80 km, -40 sa 85 grad temperatura operattiva |
Qawwa Provvisti
|
Hdr -60-24 |
60 W / 2.5 A DIN-Rail 24 VDC Power Supply, Universali 85 sa 264 VAC jew 120 sa 370 VDC Input Voltage, -30 sa 70 grad Temperatura operattiva |
|
Ndr -120-24 |
12 0 w / 5.0 A DIN-rail 24 VDC Power Supply, Universali 90 sa 264 VAC jew 127 sa 370 VDC Voltage Input, -20 sa 70 grad temperatura operattiva |
|
Ndr -120-48 |
120 W / 2.5 A DIN-RAIL 48 VDC Power Supply, Universali 90 sa 264 VAC jew 127 sa 370 VDC Voltage Input, -20 sa 70 grad temperatura operattiva |
|
Ndr -240-48 |
24 0 w / 5.0 A DIN-rail 48 VDC POWER POVIZZA, universali 90 sa 264 VAC jew 127 sa 370 VDC VOLTAGE INPUT, -20 sa 70 grad temperatura operattiva |
|
Mdr -40-24 |
DIN-RAIL 24 VDC Provvista ta 'enerġija b'40W / 1.7A, 85 sa 264 VAC, jew 120 sa 370 VDC input, -20 sa 70 grad temperatura operattiva |
|
Hdr -60-24 |
DIN-RAIL 24 VDC Provvista ta 'Enerġija b'60W / 2.5A, 85 sa 264 VAC, jew 120 sa 370 VDC Input, -20 sa 70 grad Temperatura operattiva |
Softwer
|
MxView -50 |
Liċenzja MxView għal 50 Nodi |
|
MxView -100 |
Liċenzja MxView għal 100 Nodi |
|
MxView -250 |
Liċenzja MxView għal 250 nodi |
|
MxView -500 |
Liċenzja MxView għal 500 Nodi |
|
MxView -1000 |
Liċenzja MXView għal 1000 Nodes |
|
MxView -2000 |
Liċenzja MxView għal 2000 nodi |
|
Mxview upgrade -50 |
Espansjoni tal-Liċenzja MXView għal 50 Nodi |
Immuntar tal-ħajt Kits
|
Wk -46 |
Kit li jwaqqaf il-ħajt, 2 pjanċi, 8 viti, 46.5 x 66.8 x 1 mm |
Immuntar tar-rack Kits
|
Rk -4 u |
19- Kit li jwaqqaf ix-xtillieri |
