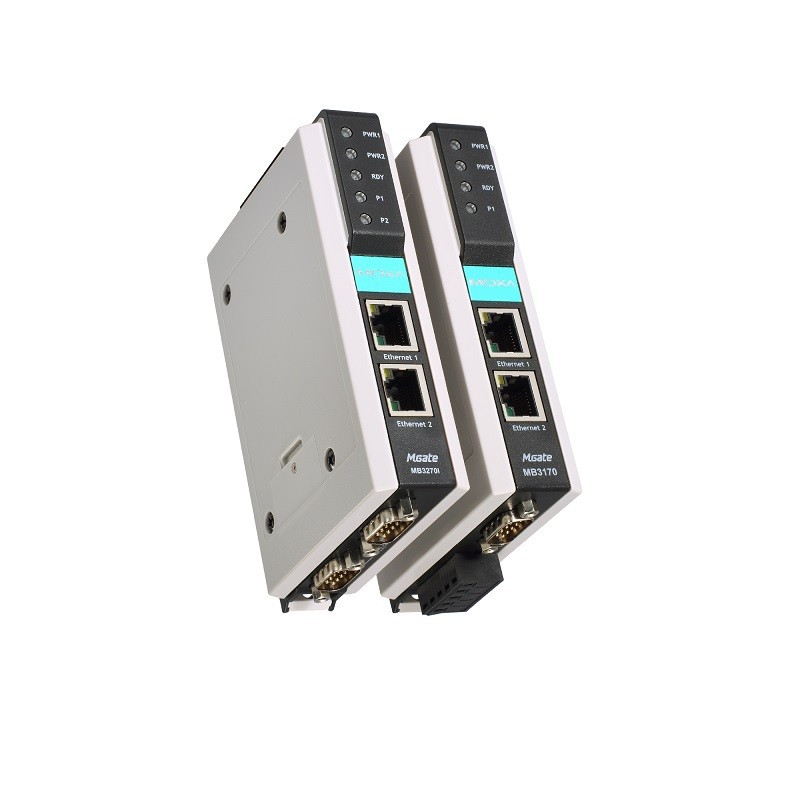

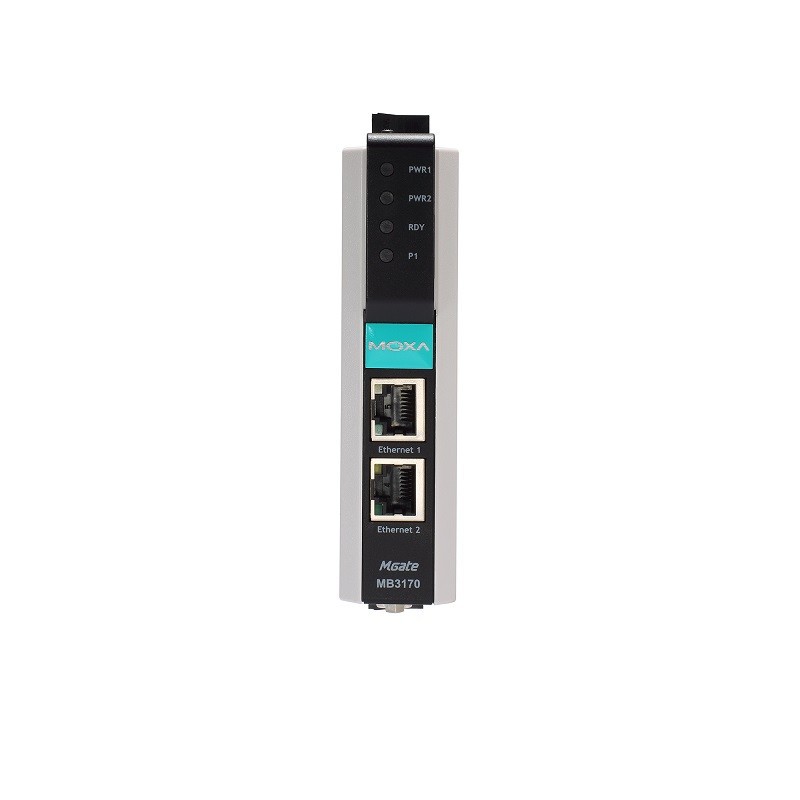

MoxaMgate MB3170I1- port Advanced Serial-to-Ethernet Modbus Gateways

Introduzzjoni

MoxA MGate MB3170I huwa 1- Port Modbus Gateways li jikkonvertu bejn Protokolli ta 'Komunikazzjonijiet Modbus TCP, ASCII, u RTU. Il-gateways jipprovdu kemm komunikazzjonijiet tas-serje għal Eternet kif ukoll tas-serje (kaptan) għal serje (skjavi). Barra minn hekk, il-gateways jappoġġjaw fl-istess ħin li jgħaqqdu kaptani tas-serje u l-Ethernet ma 'apparati modbus tas-serje. Il-gateways Moxa MGate MB3170I jistgħu jiġu aċċessati sa 32 TCP Master / Clients jew jgħaqqdu sa 32 skjav / servers TCP. Ir-rotta mill-portijiet tas-serje tista 'tiġi kkontrollata mill-indirizz IP, in-numru tal-port TCP, jew l-immappjar tal-ID. Funzjoni ta 'kontroll ta' prijorità tidher tippermetti kmandi urġenti biex jiksbu rispons immedjat. Il-mudelli kollha huma imħatteb, li jistgħu jiġu mmuntati fid-DIN-rail, u joffru iżolament ottiku inkorporat mhux obbligatorju għal sinjali tas-serje.

Tintegra It-TCP Kaptani mingħajr Tbiddel Il Modbus RTU / ASCII Netwerk jew Softwer

MOXA MB3270I jista 'jintegra Modbus TCP ma' Modbus RTU / ASCII, mingħajr ma jimmodifika l-arkitettura jew is-softwer Modbus RTU / ASCII eżistenti. Bil-funzjoni tas-serje mill-ġdid, kaptan tas-serje jista 'jżomm aċċess dirett għal apparati ta' skjavi serjali permezz ta 'port tas-serje mapep apposta. Dan jippermetti lill-kaptani tas-serje u tat-TCP jaċċessaw l-iskjavi tas-serje fl-istess ħin.

Ottiku Fibra għal L-Awtorità tal-Approvazzjoni tat-Tip tal- Komunikazzjoni

MoxA MGATE MB3170I jinkludi mudelli ta 'fibra 100BASEFX li jappoġġjaw distanzi ta' trasmissjoni sa 4 km għal mudelli b'ħafna modi, u sa 40 km għal mudelli ta 'mod wieħed. Il-fibra ottika hija adattata tajjeb għal applikazzjonijiet industrijali minħabba li hija immuni għall-istorbju u l-interferenza elettromanjetika. Għal ambjenti li jesperjenzaw vultaġġi ta 'linja ta' l-art għoljin, il-fibra tipprovdi l-aħjar protezzjoni ta 'iżolament, u minħabba li m'hemm l-ebda periklu ta' tqaxxir, il-fibra ottika hija aktar sikura minn wajer tar-ram li tuża f'ambjenti perikolużi.

Apparat Awtomatiku Rotta għal Faċli Konfigurazzjoni

Il-funzjoni ta 'rotta ta' apparat awtomatiku ta 'Moxa tgħin biex telimina ħafna mill-problemi u l-inkonvenjenzi li jiltaqgħu magħhom inġiniera li għandhom bżonn jikkonfiguraw numru kbir ta' apparati Modbus. Klikk ta 'ġurdien wieħed huwa dak kollu meħtieġ biex twaqqaf tabella ta' rotta ta 'l-ID ta' skjavi u tikkonfigura Modbus Gateways biex tiskopri awtomatikament it-talbiet MODBUS minn sistema ta 'kontroll superviżorju u akkwist ta' data (SCADA). Billi tneħħi l-ħtieġa li tinħoloq manwalment it-tabella tar-rotta tal-ID tal-iskjavi, il-funzjoni tar-rotta tal-apparat awtomatiku tiffranka inġiniera ħin u spiża sinifikanti.

Prijorità Kontroll għal Urġenti Kmandi

Hekk kif in-netwerks Modbus jiżdiedu fid-daqs u l-kumplessità, il-ħin ta 'dewmien bejn il-kmandi u r-reazzjonijiet isir ta' tħassib kbir. Mudelli avvanzati tas-serje MB3000 jipprovdu funzjoni ta 'kontroll ta' prijorità għal kmandi urġenti, li jippermettu lill-utenti jġiegħlu ċerti kmandi jiksbu rispons immedjat. Skont ir-rekwiżiti tas-sistema tiegħek, metodi differenti huma disponibbli biex jiddefinixxu liema kmandi jirċievu prijorità.

Karatteristiċi u Benefiċċji

Jappoġġja r-rotta tal-apparat awtomatiku għal konfigurazzjoni faċli
Jappoġġja r-rotta mill-port TCP jew l-indirizz IP għal skjerament flessibbli
Jgħaqqad sa 32 servers Modbus TCP
Jgħaqqad sa 31 jew 62 skjavi Modbus RTU / ASCII
Aċċessat minn sa 32 klijent Modbus TCP (iżomm 32 talba MODBUS għal kull kaptan)
Jappoġġja Modbus Serial Master għal Modbus Serial Slave Communications
Ethernet built-in kaskata għal wajers faċli
10 / 100BASETX (RJ45) jew 100BASEFX (mod wieħed jew multi-modalità bil-konnettur SC / ST)
Mini ta 'talba ta' emerġenza jiżguraw il-kontroll QoS
Monitoraġġ tat-Traffiku Modbus inkorporat għal issolvi l-problemi faċli
Port tas-serje bi protezzjoni ta 'iżolament ta' 2 kV (għal mudelli "-i")
-40 sa 75 grad ta 'mudelli ta' temperatura operattiva wiesgħa disponibbli
Jappoġġja inputs ta 'enerġija doppja żejda u output tar-relay 1

Speċifikazzjonijiet

L-Awtorità tal-Approvazzjoni tat-Tip tal- Interfaccja

10 / 100baset (x) Portijiet (RJ45 konnettur)

2 (1 ip, kaskata Ethernet)

Konnessjoni Auto MDI / MDI-X

Manjetiku Iżolament Protezzjoni

1.5 kV (inkorporat)

Ottiku Fibra

		100BASEFX
		Multi-modalità		Mod wieħed
Tip tal-kejbil tal-fibra			50/125 µm
		OM1	800 MHz x km	G.652
Distanza tipika		4 km	5 km	40 km
Tul tal-mewġa	Tipiku (nm)	1300		1310
	TX Range (NM)	1260 sa 1360		1280 sa 1340
	RX Firxa (NM)	1100 sa 1600		1100 sa 1600
Enerġija ottika	TX Firxa (DBM)	-10 għal -20		0 għal -5
	RX Firxa (DBM)	-3 għal -32		-3 għal -34
	Baġit tal-Link (DB)	12		29
	Piena ta 'dispersjoni (DB)	3		1
Nota: Meta tikkonnettja transceiver tal-fibra ta 'mod wieħed, nirrakkomandaw li tuża attenwatur biex tevita ħsara kkawżata minn enerġija ottika eċċessiva. Nota: Ikkalkula d- "distanza tipika" ta 'transceiver speċifiku tal-fibra kif ġej: Baġit tal-Link (DB)> Piena ta' Dispersjoni (DB) + Telf ta 'Rabta Totali (DB).

L-Awtorità tal-Approvazzjoni tat-Tip tal- Softwer Karatteristiċi

Industrijali Protokolli	Modbus TCP Klijent (Master) Server Modbus TCP (Slave)
Konfigurazzjoni Għażliet	Web Console (HTTP / HTTPS) Utilità tat-Tiftix tal-Apparat (DSU) MGATE Manager Għodda MCC Telnet Console
Ġestjoni	ARP DHCP Klijent DNS Http https smtp SNMP Trap SNMPV1 / V2C / V3 TCP / IP Telnet UDP Klijent NTP
MIB	RFC1213, RFC1317
ĦinĠestjoni	Klijent NTP

Sigurtà Funzjonijiet

Awtentikazzjoni

Database lokali

Iċċifrar

Https

Aes -128

Aes -256

Sha -256

Sigurtà Protokolli

SNMPV3

HTTPS (TLS 1.2)

Serje Interfaccja

LE. ta ' Portijiet	MGATE MB3170 Mudelli: 1 MGATE MB3270 Mudelli: 2
Konnettur	MGATE MB3170 MUDELS: DB9 MALE GĦAL RS -232, BLOCK TERMINALI GĦAL RS -422 / 485 MGATE MB3270 MUDELLI
Serje Standards	Rs -232 / 422/485 (softwer magħżul)
Baudrat	50 bps sa 921.6 kbps
Dejta Bits	7, 8
Parità	Xejn anke marka spazjali fard
Waqqaf Bitijiet	1, 2
Fluss Kontroll	DTR / DSR Rts toggle (rs -232 biss) rts / cts
Iġbed Għoli / baxx Resister għal Rs-485	1 kilohm, 150 kilohms
Terminatur għal Rs-485	120 ohm
Iżolament	Mudelli I: 2 kV
Rs -485 Dejta Direzzjoni Kontroll	ADDC (Kontroll awtomatiku tad-Direzzjoni tad-Dejta)

Serje Sinjali

Rs-232	TXD, RXD, RTS, CTS, DTR, DSR, DCD, GND
Rs-422	Tx +, tx-, rx +, rx-, gnd
Rs -485-2w	Data +, data-, gnd
Rs -485-4w	Tx +, tx-, rx +, rx-, gnd

Serje Softwer Karatteristiċi

Industrijali Protokolli

MODBUS RTU / ASCII Master

Modbus RTU / ASCII Slave

Modbus(Trasparenti)

Massimu. LE. ta ' Klijent Konnessjonijiet	32
Massimu. LE. ta ' ServerKonnessjonijiet	32

Qawwa Parametri

Input Vultaġġ

12 sa 48 VDC

Input Kurrent

MGATE MB3170 / MB3270: 435 MA @ 12 VDC

Mgate mb3170i / mb 3170- s-sc / mb3170i-m-sc / mb3170i-sc: 555 mA @ 12 vdc

MGATE MB3270I / MB 3170- M-SC / MB 3170- m-st:

510 Ma @ 12 VDC

Qawwa Konnettur

7- blokka tat-terminal tal-pin

Rilejs

Kuntatt Kurrent Klassifikazzjoni

Tagħbija reżistiva: 1 a @ 30 vdc

Fiżiku Karatteristiċi

Akkomodazzjoni	Plastik
IP Klassifikazzjoni	IP30
Dimensjonijiet (bi widnejn	29 x 89.2 x 124.5 mm (1.14 x 3.51 x 4.90 pulzieri)
Dimensjonijiet (mingħajr widnejn	29 x 89.2 x 118.5 mm (1.14 x 3.51 x 4.67 pulzieri)
Piż	MGATE MB317 0 Mudelli: 360 g (0.79 lb) MGATE MB327 0 Mudelli: 380 g (0.84 lb)

Ambjentali Limiti

Topera Temperatura

Mudelli Standard: 0 sa 60 grad (32 sa 140 grad F)

Temp wiesa '. Mudelli: -40 sa 75 grad (-40 sa 167 grad f)

Ħażna Temperatura (Pakkett inklużi)

-40 sa 85 grad (-40 sa 185 grad F)

Ambjentali Relattiv Umdità

5 sa 95% (li ma jikkondensax)

Standards u Ċertifikazzjonijiet

EMC	EN 55032/35
Emi	CISPR 32, FCC Parti 15B Klassi A
L-Awtorità tal-Approvazzjoni tat-T	IEC 61000-4-2 ESD: Kuntatt: 6 kV; Arja: 8 kV IEC 61000-4-3 RS: 80 MHz sa 1 GHz: 10 V / M IEC 61000-4-4 eft: qawwa: 4 kV; Sinjal: 2 kV IEC 61000-4-5 Surge: Power: 2 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 pfmf IEC 61000-4-11
Perikoluż Postijiet	Atex IEcex tal-Klassi I Diviżjoni 2
Marittimu	DNV
Freefall	IEC 60068-2-32
Xokk	IEC 60068-2-27
Vibrazzjoni	IEC 60068-2-6 IEC 60068-2-64
Sigurtà	Ul 60950-1 IEC 60950-1 En 62368-1 UL 508

Mtbf

Ħin

MGATE MB3170 Mudelli: 1,662,526 HRS

MGATE MB3170I Mudelli: 1,484,777 HRS

MGATE MB3270 Mudelli: 1,477,768 HRS

MGATE MB3270I Mudelli: 1,144,837 Hrs

MGATE MB 3170- M / -S Mudelli: 1,580,051 Hrs

MGATE MB3170I-M / -S Mudelli: 1,385,414 Hrs

Standards

Telcordia SR332

Pakkett Kontenut

Apparat

1 x MGATE MB3170I Gateway

Dokumentazzjoni

1 x Gwida ta 'Installazzjoni Quick

1 x Karta tal-Garanzija

Dimensjonijiet

Tordna Informazzjoni

Mudell Isem	L-Awtorità tal-Approvazzjoni tat-Tip tal-	LE. ta ' Serje Portijiet	Serje Standards	Serje Iżolament	Topera Temp.
MGATE MB3170	2 x RJ45	1	RS -232 / 422/485	–	0 sa 60 grad
MGATE MB3170I	2 x RJ45	1	RS -232 / 422/485	2 kV	0 sa 60 grad
MGate MB3270	2 x RJ45	2	RS -232 / 422/485	–	0 sa 60 grad
MGATE MB3270I	2 x RJ45	2	RS -232 / 422/485	2 kV	0 sa 60 grad
Mgate mb 3170- t	2 x RJ45	1	RS -232 / 422/485	–	-40 sa 75 grad
MGATE MB3170I-T	2 x RJ45	1	RS -232 / 422/485	2 kV	-40 sa 75 grad
Mgate mb 3270- t	2 x RJ45	2	RS -232 / 422/485	–	-40 sa 75 grad
MGATE MB3270I-T	2 x RJ45	2	RS -232 / 422/485	2 kV	-40 sa 75 grad
Mgate mb 3170- m-sc	1 x sc multi-modalità	1	RS -232 / 422/485	–	0 sa 60 grad
Mgate mb 3170- m-st	1 x Multi-Mode St	1	RS -232 / 422/485	–	0 sa 60 grad
Mgate mb 3170- s-sc	1 x sc modalità waħda	1	RS -232 / 422/485	–	0 sa 60 grad
MGATE MB3170I-M-SC	1 x sc multi-modalità	1	RS -232 / 422/485	2 kV	0 sa 60 grad
MGATE MB3170I-SC	1 x sc modalità waħda	1	RS -232 / 422/485	2 kV	0 sa 60 grad
Mgate mb 3170- m-sc-t	1 x sc multi-modalità	1	RS -232 / 422/485	–	-40 sa 75 grad
MGate Mb 3170- m-ST-T	1 x Multi-Mode St	1	RS -232 / 422/485	–	-40 sa 75 grad
Mgate mb 3170- s-sc-t	1 x sc modalità waħda	1	RS -232 / 422/485	–	-40 sa 75 grad
MGATE MB3170I-M-SC-T	1 x sc multi-modalità	1	RS -232 / 422/485	2 kV	-40 sa 75 grad
MGATE MB3170I-SC-T	1 x sc modalità waħda	1	RS -232 / 422/485	2 kV	-40 sa 75 grad
