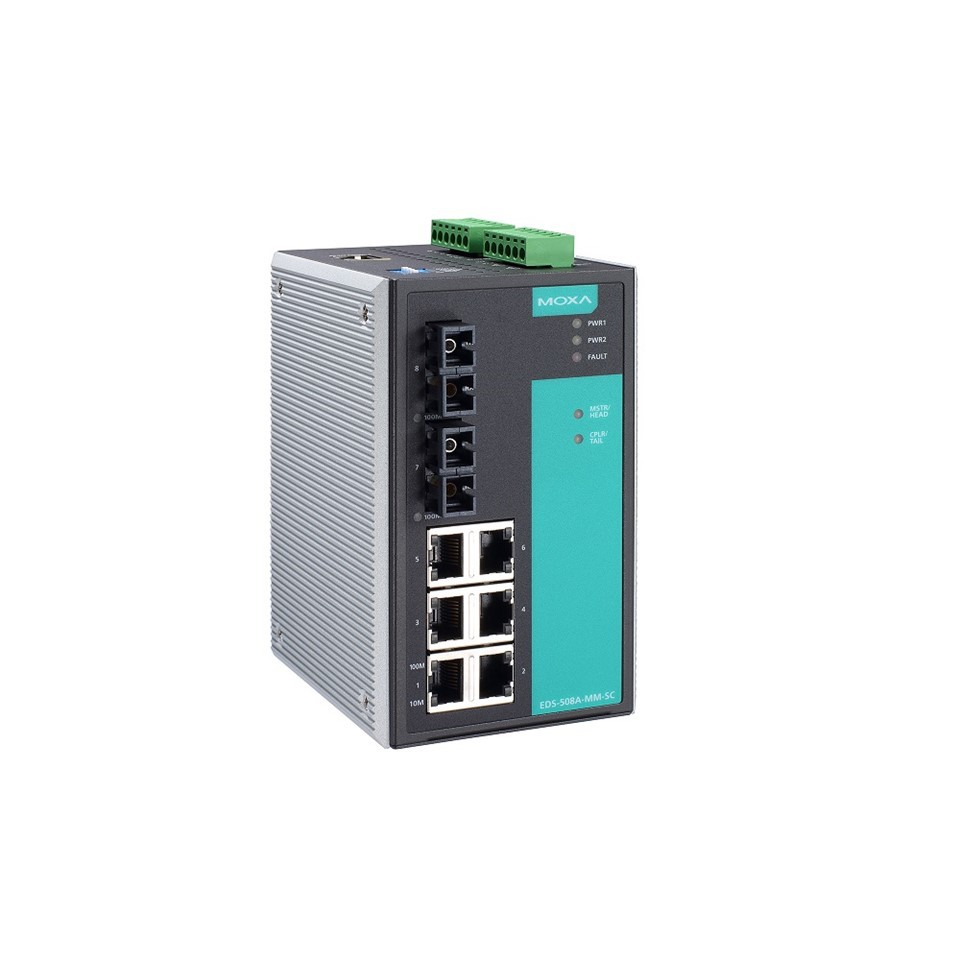

MoxaEds -508 a-ss-sc-t8- Swiċċijiet Ethernet Ġestiti Port

Karatteristiċi u Benefiċċji

Ċirku turbo u katina turbo (ħin ta 'rkupru <20 ms @ 250 swiċċijiet), u STP / RSTP / MSTP għal sensja tan-netwerk
TACACS +, SNMPV3, IEEE 802.1X, HTTPS, u SSH biex itejbu s-sigurtà tan-netwerk
Ġestjoni faċli tan-netwerk permezz tal-web browser, CLI, telnet / console serjali, utilità tal-Windows, u ABC -01
Jappoġġja MxStudio għal ġestjoni faċli u viżwalizzata tan-netwerk

Introduzzjoni

Moxa eds -508 A-SS-SC-T standalone 8- Swiċċijiet Ethernet ġestiti mill-port, bit-teknoloġiji avvanzati tagħhom ta 'Turbo Ring u Turbo Chain (ħin ta' rkupru <20 ms), RSTP / STP, u MSTP, iżidu l-affidabbiltà u d-disponibbiltà tan-netwerk Ethernet industrijali tiegħek. Mudelli b'firxa ta 'temperatura operattiva wiesgħa ta' -40 sa 75 grad huma wkoll disponibbli, u l-iswiċċijiet jappoġġjaw il-karatteristiċi ta 'ġestjoni u sigurtà avvanzati, li jagħmlu l-EDS -508 A-SS-SC-T swiċċijiet adattati għal kwalunkwe ambjent industrijali ħarxa.

Addizzjonali Karatteristiċi u Benefiċċji

Interfaċċa tal-Linja tal-Kmand (CLI) għall-konfigurazzjoni malajr
Għażla DHCP 82 għall-assenjazzjoni tal-indirizz IP b'politiki differenti
Jappoġġja protokolli Ethernet / IP u Modbus TCP għall-immaniġġjar u l-monitoraġġ tal-apparat
Kompatibbli mal-protokoll tal-profinet għal trasmissjoni ta 'dejta trasparenti
Twissija awtomatika bl-eċċezzjoni permezz ta 'email u output tar-relay
IGMP Snooping u GMRP għall-filtrazzjoni tat-traffiku multicast
VLAN ibbażat fuq il-port, IEEE 802.1Q VLAN, u GVRP biex itaffu l-ippjanar tan-netwerk
QoS (IEEE 802.1P / 1Q u TOS / DiffServ) biex iżid id-determiniżmu
Trunking tal-port għal użu tal-bandwidth ottima
RMON għal monitoraġġ proattiv u effiċjenti tan-netwerk
SNMPV1 / V2C / V3 għal livelli differenti ta 'ġestjoni tan-netwerk
Ġestjoni tal-bandwidth biex tevita status ta 'netwerk imprevedibbli
Lock Port Function għall-imblukkar ta 'aċċess mhux awtorizzat ibbażat fuq l-indirizz MAC

Speċifikazzjonijiet

Input / output Interfajċ

Allarm Kuntatt Kanali

Relay Output b'kapaċità ta 'ġarr kurrenti ta' 1 a @ 24 vdc

Diġitali Input Kanali

Diġitali Sorsi

+13 għal +30 v għall-istat 1

{{{0}} għal +3 v għall-istat 0

Massimu. Kurrent tal-Input: 8 Ma

Ethernet Interfaccja

10 / 100baset (x) Portijiet (RJ45 konnettur)

Eds -508 Serje: 8

EDS -508 A-MM / SS Serje: 6

Il-mudelli kollha jappoġġjaw:

Veloċità tan-negozjar awtomatiku

Mod sħiħ / nofs duplex

Konnessjoni Auto MDI / MDI-X

100BASEFX Portijiet (Multi-Mod Sc konnettur)

Eds -508 Serje A-MM-SC: 2

100BASEFX Portijiet (Multi-Mod St konnettur)

EDS -508 A-MM-ST Serje: 2

100BASEFX Portijiet (mod wieħed Sc konnettur)

EDS -508 A-SS-SC Series: 2

Portijiet 100BASEFX, konnettur SC ta 'mod wieħed, 80Km

Eds -508 a-ss-sc -80 Serje: 2

Standards

IEEE 802.3 għal 10baset

IEEE 802.3U għal 100BaSet (X) u 100BASEFX

IEEE 802.1X għall-awtentikazzjoni

IEEE 802.1d -2004 għal Spanning Tree Protocol

IEEE 802.1W għal Protokoll ta 'Siġra Rapida

IEEE 802.1s għal Protokoll ta 'Siġar ta' Spanning Multiple

IEEE 802.1Q għal VLAN Tagging

IEEE 802.1p għall-klassi tas-servizz

IEEE 802.3x għall-kontroll tal-fluss

IEEE 802.3ad għal zokk tal-port bil-LACP

100BASEFX Portijiet (Multi-Mod St konnettur)

EDS -508 A-MM-ST Serje: 2

Ottiku Fibra

		100BASEFX
		Multi-modalità		Mod wieħed (40 km)	Mod wieħed (80 km)
Tip tal-kejbil tal-fibra		OM1	50/125 µm	G.652	G.652
			800 MHz x Km
Distanza tipika		4 km	5 km	40 km	80 km
Tul tal-mewġa	Tipiku (nm)	1300		1310	1550
	TX Range (NM)	1260 sa 1360		1280 sa 1340	1530 sa 1570
	RX Firxa (NM)	1100 sa 1600		1100 sa 1600	1100 sa 1600
Enerġija ottika	TX Firxa (DBM)	-10 għal -20		0 għal -5	0 għal -5
	RX Firxa (DBM)	-3 għal -32		-3 għal -34	-3 għal -34
	Baġit tal-Link (DB)	12		29	29
	Piena ta 'dispersjoni (DB)	3		1	1
Nota: Meta tikkonnettja transceiver tal-fibra ta 'mod wieħed, nirrakkomandaw li tuża attenwatur biex tevita ħsara kkawżata minn enerġija ottika eċċessiva. Nota: Ikkalkula d- "distanza tipika" ta 'transceiver speċifiku tal-fibra kif ġej: Baġit tal-Link (DB)> Piena ta' Dispersjoni (DB) + Telf ta 'Rabta Totali (DB).

L-Awtorità tal-Approvazzjoni tat-Tip tal- Softwer Karatteristiċi

Filtru	802.1Q VLAN VLAN ibbażat fuq il-port IGMP V1 / V2 GVRP Għall-finijiet ta' dan l-Artikolu,
Industrijali Protokolli	Ethernet / IP Modbus TCP
Ġestjoni	IPv4 / IPv6 SNMPV1 / V2C / V3 Lldp Mera tal-Port Kontroll tal-Fluss tal-Pressjoni ta 'wara Bootp DDM Għażla DHCP 66/67/82 DHCP Server / Client Kontroll tal-fluss Rarp Rmon L-Awtorità tal-Approvazzjoni tat-Tip tal- SNMP tinforma Is-sistema Telnet It-TFTP
Għall-finijiet ta' dan l-Arti	MIB-II Pont MIB MIB bħal Ethernet P-Bridge MIB M-Bridge MIB RMON MIB Groups 1, 2, 3, 9 RSTP MIB
Sensja Protokolli	Stp L-Awtorità tal-Approvazzjoni tat-Tip tal- Rstp LACP Link Aggregazzjoni Katina turbo Turbo Ring V1 / V2
Sigurtà	HTTPS / SSL Tacacs + Serratura tal-port Raġġ Ssh
ĦinĠestjoni	Server / klijent NTP SNTP IEEE 1588v2 PTP (ibbażat fuq is-software)

Swiċċ Proprjetajiet

L-IGMP Gruppi	256
Mac Tabella Daqs	8 K
Massimu. LE. ta ' Vlans	64
Pakkett Bufer Daqs	1 mbits
Prijorità Kjuwijiet	4
VLAN Għall-finijiet ta' dan l Firxa	Vid 1 sa 4094

WASSLET Interfaccja

WASSLET Indikaturi

PWR1, PWR2, Ħsarat, 10 / 100m (port TP), 100m (Port tal-Fibra), MSTR / Kap, CPLR / Tail

Serje Interfajċ

Konsola Port

Rs -232 (txd, rxd, gnd), 10- pin rj45 (115200, n, 8, 1)

Dip Swiċċ Konfigurazzjoni

L-Awtorità tal-Approvazzjoni tat-Tip tal- Interfaccja

Turbo Ring, Master, Coupler, Riserva

Qawwa Parametri

Konnessjoni	2 li jista 'jinqala' 6- Blokk tat-Terminal ta 'Kuntatt (S)
Input Vultaġġ	24/12/48 VDC Inputs doppji żejda
Topera Vultaġġ	9.6 sa 60 VDC
Input Kurrent	Eds {{0}} Serje: 0.22 a @ 24 vdc EDS {{0}} A-MM / SS Series: 0.30 A @ 24 VDC
Tagħbija żejda Kurrent Protezzjoni	Appoġġjat
Opposti Polarità Protezzjoni	Appoġġjat

Fiżiku Karatteristiċi

Akkomodazzjoni	Metall
IP Klassifikazzjoni	IP30
Dimensjonijiet	80.2 x 135 x 105 mm (3.16 x 5.31 x 4.13 pulzieri)
Piż	1040 g (2.3 lb)
Installazzjoni	Immuntar DIN-rail Immuntar tal-ħajt (b'kit mhux obbligatorju)

Ambjentali Limiti

Topera Temperatura

Mudelli Standard: -10 sa 60 grad (14 sa 140 grad F)

Temp wiesa '. Mudelli: -40 sa 75 grad (-40 sa 167 grad f)

Ħażna Temperatura (Pakkett inklużi)

-40 sa 85 grad (-40 sa 185 grad F)

Ambjentali Relattiv Umdità

5 sa 95% (li ma jikkondensax)

Standards u Ċertifikazzjonijiet

Sigurtà	En 62368-1 Ul 60950-1 UL 508
EMC	EN 55032/35
Emi	CISPR 32, FCC Parti 15B Klassi A
L-Awtorità tal-Approvazzjoni tat-T	IEC 61000-4-2 ESD: Kuntatt: 6 kV; Arja: 8 kV IEC 61000-4-3 RS: 80 MHz sa 1 GHz: 20 V / M IEC 61000-4-4 eft: qawwa: 2 kV; Sinjal: 1 kV IEC 61000-4-5 Surge: Power: 2 kV; Sinjal: 2 kV IEC61000-4-6 CS: 10 V IEC 61000-4-8 pfmf
Perikoluż Postijiet	Atex Klassi I Diviżjoni 2
Vibrazzjoni	IEC 60068-2-6
Xokk	IEC 60068-2-27
Il-waqgħa ħielsa	IEC 60068-2-31
Marittimu	DNV

Mtbf

Ħin

Eds -508 Mudelli: 1,105,486 hrs

EDS -508 Mudelli A-MM / SS: 1,043,909 Hrs

Standards

Telcordia (Bellcore), Gb

Pakkett Kontenut

Apparat	1 x eds -508 swiċċ tas-serje
Kejbil	1 x db9 femminili għal rj 45 10- pin
Installazzjoni Kitt	4 x għatu, plastik, għall-port RJ45 2 x għatu, plastik, għall-port tal-fibra SC (mudelli -sc) 2 x għatu, plastik, għall-port tal-fibra st (mudelli)
Dokumentazzjoni	1 x Gwida ta 'Installazzjoni Quick 1 X Karta tal-Garanzija 1 x Ċertifikati tal-prodott ta 'spezzjoni ta' kwalità, Ċiniż simplifikat 1 x Avviż tal-Prodott, Ċiniż Simplifikat

Dimensjonijiet

Tordna Informazzjoni

Isem tal-mudell	10 / 100baset (x) Portijiet, konnettur RJ45	100BASEFX Ports Multi-Mode, SC Connector	100BASEFX Ports Multi-Mode, ST Connector	100BASEFX Ports Uniku, SC Connector	100BASEFX Ports Uniku, Konnettur SC, 80 km	Temperat Temp.
Eds -508 a	8	–	–	–	–	-10 sa 60 grad
Eds -508 at	8	–	–	–	–	-40 sa 75 grad
Eds -508 a-mm-sc	6	2	–	–	–	-10 sa 60 grad
Eds -508 a-mm-sc- t	6	2	–	–	–	-40 sa 75 grad
Eds -508 a-mm-st	6	–	2	–	–	-10 sa 60 grad
Eds -508 a-mm-st-t	6	–	2	–	–	-40 sa 75 grad
Eds -508 a-ss-sc	6	–	–	2	–	-10 sa 60 grad
Eds -508 a-ss-sc-t	6	–	–	2	–	-40 sa 75 grad
Eds -508 a-ss-sc - 80	6	–	–	–	2	-10 sa 60 grad
Eds -508 a-ss-sc - 80- t	6	–	–	–	2	-40 sa 75 grad

Aċċessorji (mibjugħ separatament)

Ħażna Settijiet

ABC -01

Konfigurazzjoni ta 'backup u għodda ta' restawr għal swiċċijiet Ethernet ġestiti u AWK APS Wireless APS / Bridges / Clients, 0 sa 60 Grad Temperatura operattiva

Qawwa Provvisti

Hdr -60-24	60 W / 2.5 A DIN-Rail 24 VDC Power Supply, Universali 85 sa 264 VAC jew 120 sa 370 VDC Input Voltage, -30 sa 70 grad Temperatura operattiva
Ndr -120-24	12 0 w / 5.0 A DIN-rail 24 VDC Power Supply, Universali 90 sa 264 VAC jew 127 sa 370 VDC Voltage Input, -20 sa 70 grad temperatura operattiva
Ndr -120-48	120 W / 2.5 A DIN-RAIL 48 VDC Power Supply, Universali 90 sa 264 VAC jew 127 sa 370 VDC Voltage Input, -20 sa 70 grad temperatura operattiva
Ndr -240-48	24 0 w / 5.0 A DIN-rail 48 VDC POWER POVIZZA, universali 90 sa 264 VAC jew 127 sa 370 VDC VOLTAGE INPUT, -20 sa 70 grad temperatura operattiva
Mdr -40-24	DIN-RAIL 24 VDC Provvista ta 'enerġija b'40W / 1.7A, 85 sa 264 VAC, jew 120 sa 370 VDC input, -20 sa 70 grad temperatura operattiva
Mdr -60-24	DIN-RAIL 24 VDC Provvista ta 'Enerġija b'60W / 2.5A, 85 sa 264 VAC, jew 120 sa 370 VDC Input, -20 sa 70 grad Temperatura operattiva

Softwer

MxView -50	Liċenzja MxView għal 50 Nodi
MxView -100	Liċenzja MxView għal 100 Nodi
MxView -250	Liċenzja MxView għal 250 nodi
MxView -500	Liċenzja MxView għal 500 Nodi
MxView -1000	Liċenzja MXView għal 1000 Nodes
MxView -2000	Liċenzja MxView għal 2000 nodi
Mxview upgrade -50	Espansjoni tal-Liċenzja MXView għal 50 Nodi
