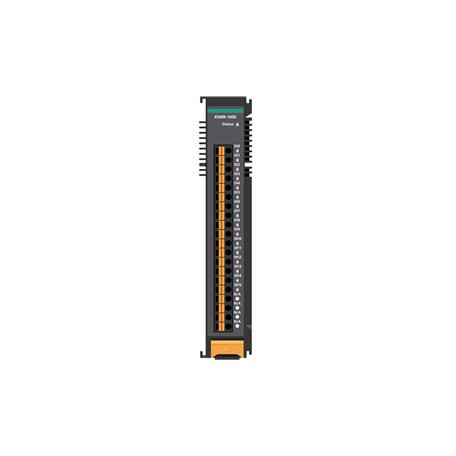

Moxa 45Mr -1600I / O u moduli ta 'enerġija għas-serje Iothinx 4500

Karatteristiċi u Benefiċċji

Moduli I / O jinkludu DI / OS, AI / OS, Relays, u tipi oħra ta 'I / O
Moduli tal-qawwa għall-inputs tal-qawwa tas-sistema u inputs tal-qawwa tal-kamp
Installazzjoni u tneħħija faċli mingħajr għodda
Indikaturi LED integrati għal kanali IO
Firxa ta 'temperatura operattiva wiesgħa: -40 sa 75 grad (-40 sa 167 grad F)
Ċertifikazzjonijiet tad-Diviżjoni 2 tal-Klassi I u ż-Żona 2

Introduzzjoni

MOXA 45MR -1600 IOTHINX 4500 SERJE (45MR) Moduli huwa disponibbli b'DI / OS, AIS, RELAys, RTDS, u tipi oħra ta 'I / O, li jagħti lill-utenti varjetà wiesgħa ta' għażliet minn fejn jagħżlu u li jippermettilhom jagħżlu l-kombinazzjoni I / O li aħjar taqbel mal-applikazzjoni fil-mira tagħhom. Bid-disinn mekkaniku uniku tagħha, l-installazzjoni tal-ħardwer u t-tneħħija jistgħu jsiru faċilment mingħajr għodda, u tnaqqas ħafna l-ammont ta 'ħin meħtieġ biex twaqqaf u tissostitwixxi l-moduli.

Faċli Bla għodda Installazzjoni u Tneħħija

MoxA 45MR -1600 għandu disinn mekkaniku uniku li jnaqqas l-ammont ta 'ħin meħtieġ għall-installazzjoni u t-tneħħija. Fil-fatt, tornaviti u għodod oħra mhumiex meħtieġa għal ebda parti mill-installazzjoni tal-ħardwer, inkluż l-immuntar tal-apparat fuq din-rail, kif ukoll il-konnessjoni tal-wajers kemm għall-komunikazzjoni kif ukoll għall-akkwist tas-sinjal I / O. Barra minn hekk, l-ebda għodda mhix meħtieġa biex tneħħi l-iothinx minn din-rail. It-tneħħija tal-moduli kollha minn DIN-rail hija wkoll faċli billi tuża l-qafla u t-tab tar-rilaxx.

Speċifikazzjonijiet

Input / output Interface

DiġitaliKanali ta 'input	45MR -1600: 16 45MR -1601: 16 45MR -2606: 8
DiġitaliKanali tal-ħruġ	45MR -2600: 16 45MR -2601: 16 45MR -2606: 8
Kanali ta 'input analogu	45MR -3800: 8 45MR -3810: 8
Relay Kanali	45MR -2404: 4
Analogu Output Kanali	45MR -4420: 4
RTD Kanali	45MR -6600: 6
Termokoppja Kanali	45MR -6810: 8
Sistema Qawwa Input Kanali	45MR -7210: 1
Qasam Qawwa Input Kanali	45MR -7210: 1
Qasam Potenzjali Output Kanali	45MR -7820: 8
Iżolament	3K VDC jew 2K VRMS

Diġitali Inputs

Konnettur	Terminal tal-Euroblock tat-tip tar-Rebbiegħa
SenserTip	Kuntatt niexef Kuntatt imxarrab (NPN jew PNP)
I/O Mod	45MR -1600 / 1601: DI jew counter tal-avveniment (jappoġġja biss l-ewwel 4 kanali) 45MR -2606: DI jew counter tal-avveniment (jappoġġja biss l-ewwel 2 kanali)
Niexef Kuntatt	Fuq: Qasir għal FP + / FP- OFF: Iftaħ
Imxarrab Kuntatt (Di to Fp-)	Fuq: 10 sa 30 vdc Off: 0 sa 3 vdc
Imxarrab Kuntatt (Di to FP +)	Fuq: 10 sa 30 vdc Off: 0 sa 3 vdc
Counter Frekwenza	1 kHz
Diġitali Iffiltrar Ħin Intervall	Softwer konfigurabbli

Diġitali Outputs

Konnettur	Terminal tal-Euroblock tat-tip tar-Rebbiegħa
I/O Tip	45MR -2600: sink 45MR -2601 / 2606: sors
I/O Mod	45MR -2600 / 2601: DO jew Pulse Output (jappoġġja biss l-ewwel 4 kanali) 45MR -2606: Do jew Pulse Output (jappoġġja biss l-ewwel 2 kanali)
Estern Qawwa	12/24 VDC
Polz Output Frekwenza	1 kHz
Vultaġġ żejjed Protezzjoni	45 VDC
Temperatura żejda Għeluq	175 grad (tipiku), 150 grad (min.)
Kurrent Klassifikazzjoni	500 mA kull kanal

Rilejs

Konnettur	Terminal tal-Euroblock tat-tip tar-Rebbiegħa
Tip	Formola A (Le) Relay tal-Qawwa
I/O Mod	Tagħmel
Kuntatt Kurrent Klassifikazzjoni	Tagħbija reżistiva: 2 a @ 30 vdc Tagħbija Reżistiva: 2 A @ 250 Vac
Relay Mixgħul / mitfi Ħin	10 ms (max.)
Inizjali Insulazzjoni Reżistenza	1000 mega-ohms (min.) @ 500 vdc
Mekkaniku Reżistenza	5, 000, 000 operazzjonijiet
Elettriku Reżistenza	45MR -2404 Mudelli: 50, 000 operazzjonijiet @ 2 Tagħbija reżistiva
KuntattReżistenza	100 Milli-Ohms (Max.)

Analogu Inputs

Konnettur	Terminal tal-Euroblock tat-tip tar-Rebbiegħa
I/O Mod	Vultaġġ / kurrent
I/O Tip	Differenzjali
Riżoluzzjoni	16 bits
InputFirxa	45MR -3800: 0 sa 20 mA, 4 sa 20 mA, 4 sa 20 mA (skoperta ta 'burnout) 45MR -3810: 0 sa 10 vdc jew -10 sa 10 vdc
Vultaġġ żejjed Protezzjoni	-25 għal +30 vdc (qawwa fuq) -35 għal +35 vdc (power off)
Eżattezza	± 0. 1% fsr @ 25 grad ± 0. 3% fsr @ -40 u 75 grad
Teħid ta ’kampjuni Rata	Il-kanali kollha: 100 kampjun / sek kull kanal: 12.5 Kampjuni / sek Kanal wieħed: 100 kampjun / sek
Input Impedenza	45MR -3800: 120 ohms 45MR -3810: 10 mega-ohms (min.)

Analogu Outputs

Konnettur	Terminal tal-Euroblock tat-tip tar-Rebbiegħa
I/O Mod	Vultaġġ / kurrent
Output Firxa	0 sa 10 vdc 0 sa 20 ma 4 sa 20 mA
Riżoluzzjoni	12- bit
Eżattezza	± 0. 1% fsr @ 25 grad ± 0. 3% fsr @ -40 sa 75 grad
Tagħbija (Kurrent Mod)	Qawwa interna: 500 ohm (max.)
Tagħbija (Vultaġġ Mod)	1000 ohm (min.)

RTDS

Konnettur	Terminal tal-Euroblock tat-tip tar-Rebbiegħa
SenserTip	PT50, PT100, PT200, PT500 (-200 sa 850 grad) Pt1000 (-200 sa 350 grad) JPT100, JPT200, JPT500 (-200 sa 640 grad) Jpt1000 (-200 sa 350 grad) Ni100, Ni200, Ni500 (-60 sa 250 grad) Ni1000 (-60 sa 150 grad) Ni120 (-80 sa 260 grad)
Reżistenza Tip	310, 620, 1250, u 2200 ohms
Input Konnessjoni	2- jew 3- wajer
Teħid ta ’kampjuni Rata	Il-kanali kollha: 12-il kampjun / sek kull kanal: 2 kampjuni / sek
Riżoluzzjoni	{{{0}}. 1 grad jew 0.1 ohms
Eżattezza	± 0. 1% fsr @ 25 grad ± 0. 3% fsr @ -40 u 75 grad
Input Impedenza	625 kilo-ohms (min.)

Thermocouples

Konnettur	Terminal tal-Euroblock tat-tip tar-Rebbiegħa
SenserTip	J, K, T, E, R, S, B, N
Millivolt Tip	± 19.532 mV ± 39.062 mV ± 78.126 mV
Riżoluzzjoni	16 bits
Millivolt Eżattezza	± 0. 1% fsr @ 25 grad ± 0. 3% fsr @ -40 u 75 grad
Teħid ta ’kampjuni Rata	Il-kanali kollha: 12-il kampjun / sek kull kanal: 1.5 kampjuni / sek
Input Impedenza	1 mega-ohms (min.)

Sistema Qawwa Parametri

Qawwa Konnettur	Terminal tal-Euroblock tat-tip tar-Rebbiegħa
LE. ta ' Qawwa Inputs	1
Input Vultaġġ	12 sa 48 VDC
Output Kurrent	1 a (max.)
Qawwa Konsum	800 Ma @ 12 VDC
Vultaġġ żejjed Protezzjoni	55 VDC
Kurrent żejjed Protezzjoni	1 a @ 25 grad

Qasam Qawwa Parametri

Qawwa Konnettur	Terminal tal-Euroblock tat-tip tar-Rebbiegħa
LE. ta ' Qawwa Inputs	1
Input Vultaġġ	12/24 VDC
Output Kurrent	2 a (max.)
Kurrent żejjed Protezzjoni	2.5 a @ 25 grad
Vultaġġ żejjed Protezzjoni	33 VDC
Potenzjali Output Mod	45MR -7820: 0 vdc, 12/24 VDC

Qawwa Konsum

Sistema Qawwa

45MR -1600: 59.4 Ma @ 3.3 VDC

45MR -1601: 59.4 Ma @ 3.3 VDC

45MR-2404: 44 mA @ 3.3 VDC

45MR -2600: 57.2 MA @ 3.3 VDC

45MR -2601: 63.8 MA @ 3.3 VDC

45MR -2606: 62.7 MA @ 3.3 VDC

45MR -3800: 197.3 MA @ 3.3 VDC

45MR-3810: 187 mA @ 3.3 VDC

45MR-4420: 44 mA @ 3.3 VDC

45MR -6600: 131.7 MA @ 3.3 VDC

45MR -6810: 148.1 MA @ 3.3 VDC

45MR -7210: 45m a @ 24 vdc

Qasam Qawwa

45MR -1600: 19.3 MA @ 12 VDC, 25.3 MA @ 24 VDC

45MR -1601: 19.3 MA @ 12 VDC, 25.3 MA @ 24 VDC

45MR -2404: 31.2 MA @ 12 VDC, 24.7 Ma @ 24 VDC

45MR -2606: 15.4 Ma @ 12 VDC, 18.7 Ma @ 24 VDC

45MR -4420: 220.2 MA @ 12 VDC, 122.3 MA @ 24 VDC

Fiżiku Karatteristiċi

Akkomodazzjoni	Plastik
Dimensjonijiet	19.5 x 99 x 6 0. 5 mm (0.77 x 3.90 x 2.38 in)
Piż	45MR -1600: 77 g (0. 17 lb) 45MR -1601: 77.6 g (0. 171 lb) 45MR -2404: 88.4 g (0. 195 lb) 45MR -2600: 77.4 g (0. 171 lb) 45MR -2601: 77 g (0. 17 lb) 45MR -2606: 77.4 g (0. 171 lb) 45MR -3800: 79.8 g (0. 176 lb) 45MR -3810: 79 g (0. 175 lb) 45MR -4420: 79 g (0. 175 lb) 45MR -6600: 78.7 g (0. 174 lb) 45MR -6810: 78.4 g (0. 173 lb) 45MR -7210: 77 g (0. 17 lb) 45MR -7820: 73.6 g (0. 163 lb)
Installazzjoni	Immuntar DIN-rail
Strixxa Tul	Kejbil I / O, 9 sa 10 mm
Wajers	45MR -2404: 18 AWG 45MR -7210: 12 sa 18 AWG 45MR -2600 / 45MR -2601 / 45MR -2606: 18 sa 22 AWG Il-mudelli l-oħra kollha ta '45MR: 18 sa 24 AWG

Ambjentali Limiti

Topera Temperatura	Mudelli Standard: -20 sa 60 grad (-4 sa 140 grad F) Temp wiesa '. Mudelli: -40 sa 75 grad (-40 sa 167 grad f)
Ħażna Temperatura (Pakkett inklużi)	-40 sa 85 grad (-40 sa 185 grad F)
Ambjentali Relattiv Umdità	5 sa 95% (li ma jikkondensax)¹
Altitudni	Sa 4000 metru²

2. Jekk jogħġbok ikkuntattja lil MoxA jekk teħtieġ prodotti garantiti biex jiffunzjonaw sew f'altitudnijiet ogħla.

Standards u Ċertifikazzjonijiet

EMC	EN 55032/35
Emi	CISPR 32, FCC Parti 15B Klassi A
EMS	IEC 61000-4-2 ESD: Kuntatt: 4 kV; Arja: 8 kV IEC 61000-4-3 RS: 80 MHz sa 1 GHz: 3 V / M IEC {{0}} eft: qawwa: 1 kv; Sinjal: 0.5 kV IEC 61000-4-5 Surge: Power: 2 kV; Sinjal: 1 kV IEC 61000-4-6 CS: 3 V IEC 61000-4-8 pfmf
Xokk	IEC 60068-2-27
Vibrazzjoni	IEC 60068-2-6
Sigurtà	Ul 61010-2-201
Perikoluż Postijiet	Atex, Diviżjoni tal-Klassi I 2

Dikjarazzjoni

Aħdar Prodott

Rohs, crohs, weee

Mtbf

Ħin

45MR -1600: 661,247 hrs

45MR -1601: 661,247 hrs

45MR -2404: 1,955,805 siegħa

45MR -2600: 647,334 hrs

45MR -2601: 660,179 siegħa

45MR -2606: 638,652 hrs

45MR -3800: 2,085,426 hrs

45MR -3810: 2,478,459 siegħa

45MR -4420: 1,450,453 siegħa

45MR -6600: 2,291,755 hrs

45MR -6810: 1,649,892 hrs

45MR -7210: 2,550,077 hrs

45MR -7820: 256,886,914 hrs

Standards

Telcordia SR332

Pakkett Kontenut

Apparat

Prodott tas-Serje 1 X 45MR

Installazzjoni Kit

1 x blokka terminali, 20- pin, 3.5 mm

Dokumentazzjoni

1 x Gwida ta 'Installazzjoni Quick

1 x Karta tal-Garanzija

Dimensjonijiet

iothinx 4500 Moduli (Mhux inkluż Il 45mr-7200)

Tordna Informazzjoni

Mudell Isem

Input / output Interface

Input diġitali

Produzzjoni diġitali

Relay

Analogu Input Tip

Analogu Output Tip

Qawwa

Temperat Temp.

45MR -1600

16 x di

PNP 12 / 24VDC

–

-20 sa 60 grad

45MR -1600- t

16 x di

PNP 12 / 24VDC

–

-40 sa 75 grad

45MR -1601

16 x di

NPN 12/24 VDC

–

-20 sa 60 grad

45MR -1601- t

16 x di

NPN 12/24 VDC

–

-40 sa 75 grad

45MR -2404

4 x Relay

–

Forma a

30 VDC / 250 VAC, 2 a

–

-20 sa 60 grad

45MR -2404- t

4 x Relay

–

Forma a

30 VDC / 250 VAC, 2 a

–

-40 sa 75 grad

45MR -2600

16 x tagħmel

–

Sink 12/24 VDC

–

-20 sa 60 grad

45MR -2600- t

16 x tagħmel

–

Sink 12/24 VDC

–

-40 sa 75 grad

45MR -2601

16 x tagħmel

–

Sors 12/24 VDC

–

-20 sa 60 grad

45MR -2601- t

16 x tagħmel

–

Sors 12/24 VDC

–

-40 sa 75 grad

45MR -2606

8 x di, 8 x do

PNP 12 / 24VDC

Sors 12/24 VDC

–

-20 sa 60 grad

45MR -2606- t

8 x di, 8 x do

PNP 12 / 24VDC

Sors 12/24 VDC

–

-40 sa 75 grad

45MR -3800

8 x ai

–

0 sa 20 ma

4 sa 20 mA

–

-20 sa 60 grad

45MR -3800- t

8 x ai

–

0 sa 20 ma

4 sa 20 mA

–

-40 sa 75 grad

45MR -3810

8 x ai

–

-10 sa 10 vdc

0 sa 10 vdc

–

-20 sa 60 grad

45MR -3810- t

8 x ai

–

-10 sa 10 vdc

0 sa 10 vdc

–

-40 sa 75 grad

45MR -4420

4 x ao

–

0 sa 10 V

0 sa 20 ma

4 sa 20 mA

–

-20 sa 60 grad

45MR -4420- t

4 x ao

–

0 sa 10 V

0 sa 20 ma

4 sa 20 mA

–

-40 sa 75 grad

45MR -6600

6 x rtd

–

RTD

–

-20 sa 60 grad

45MR -6600- t

6 x rtd

–

RTD

–

-40 sa 75 grad

45MR -6810

8 x TC

–

-20 sa 60 grad

45MR -6810- t

8 x TC

–

-40 sa 75 grad

45MR -7210

1 x Input tal-qawwa tas-sistema
1 x Input tal-Qawwa tal-Qasam

–

1 x SP +
1 x sp-
1 x fp +
1 x fp-
1 x fp gnd

-20 sa 60 grad

45MR -7210- t

1 x Input tal-qawwa tas-sistema
1 x Input tal-Qawwa tal-Qasam

–

1 x SP +
1 x sp-
1 x fp +
1 x fp-
1 x fp gnd

-40 sa 75 grad

45MR -7820

8 x output tal-qawwa tal-kamp

–

8 x fp +

8 x fp-

-20 sa 60 grad

45MR -7820- t

8 x output tal-qawwa tal-kamp

–

8 x fp +

8 x fp-

-40 sa 75 grad
