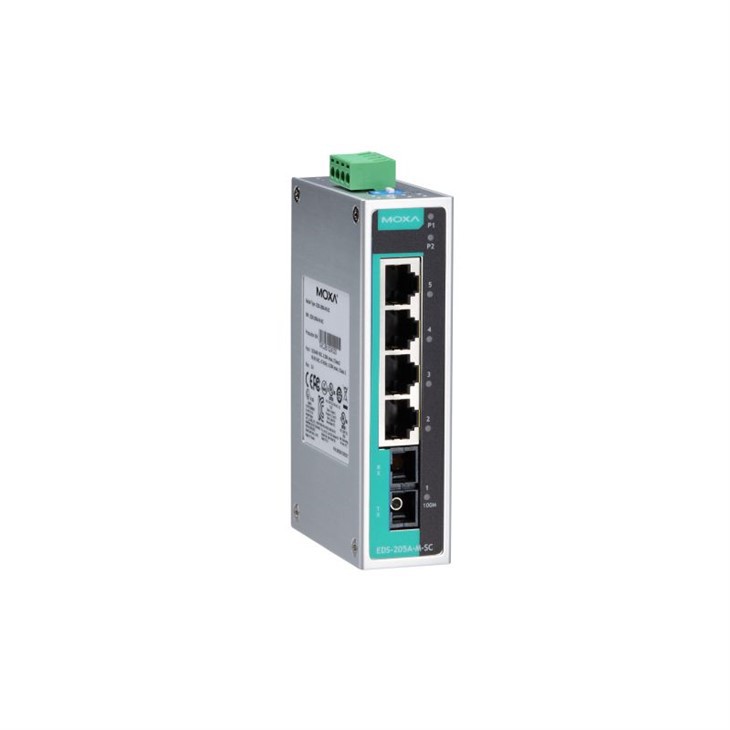

MOXAEds -205 as-scIndustrijali mhux immaniġġjatiGradSwiċċ Ethernet
Introduzzjoni
L-eds MoXA -205 as-sc 5- Port Industrial Ethernet Switches jappoġġjaw IEEE 802.3 u IEEE 802.3u / x, 10 / 100M sħaħ / nofs-duplex, u MDI / MDI-X-sensing awtomatiku. L-eds Moxa -205 AS-SC għandu inputs ta 'enerġija żejda ratati fit-24/12/48 VDC (9.6 sa 60 VDC) li jistgħu jiġu konnessi ma' sorsi ta 'enerġija DC ħajjin fl-istess ħin. Dawn l-iswiċċijiet ġew iddisinjati għal ambjenti industrijali ħorox, bħal marittimu (DNV / GL / LR / ABS / NK), applikazzjonijiet tal-ferrovija, awtostrada, jew mobbli (en {50121-4} / nema TS2 / E-MARK), jew postijiet perikolużi (klassi I Div. 2, Żona ATEX 2), u dawn jilħqu l-ħtiġijiet FCC, UL, u CE.
L-iswiċċijiet MoXA eds -205 AS-SC huma disponibbli f'żewġ meded tat-temperatura operattiva: standard (-10 sa 60 grad) u wiesa '({-40 sa 75 grad). Il-mudelli kollha jgħaddu minn test ta '100% burn-in biex jiżguraw li jissodisfaw ir-rekwiżiti uniċi ta' applikazzjonijiet ta 'kontroll tal-awtomazzjoni industrijali. Barra minn hekk, is-swiċċijiet MOXA eds -205 AS-SC jinkludu swiċċijiet DIP biex jippermettu jew jiddiżattivaw il-protezzjoni tal-maltempati tax-xandir, u jżidu saff ieħor ta 'flessibilità għal applikazzjonijiet industrijali.
Karatteristiċi u benefiċċji
- 10 / 100BASET (x) (konnettur RJ45) u 100BASEFX (konnettur multi / mod wieħed, SC jew ST).
- Inputs tal-qawwa żejda (24/12/48 VDC)
- Djar tal-aluminju IP30
- Disinn tal-ħardwer imħatteb adattat għal postijiet perikolużi (Klassi 1 Diviżjoni 2 / Atex Zone 2), Trasport (NEMA TS2 / EN 50121-4), u ambjenti marittimi (DNV / GL / LR / ABS / NK).
- Mudelli T għandhom firxa ta 'temperatura operattiva ta' -40 sa 75 grad.
Speċifikazzjonijiet
Interfaċċa Ethernet
|
10 / 100BASET (X) PORTI (KONNETTUR RJ45) |
Eds -205 a / 205a-t: 5 EDS -205 AS-SC / M-ST / M-SC Serje: 4 Il-mudelli kollha jappoġġjaw: Veloċità tan-negozjar awtomatiku Mod sħiħ / nofs duplex Konnessjoni Auto MDI / MDI-X |
|
Portijiet 100BASEFX (konnettur SC multi-modalità) |
EDS -205 AM-SC Serje: 1 |
|
Portijiet 100BASEFX (konnettur ST multi-modalità) |
EDS -205 AM-ST Serje: 1 |
|
Portijiet 100BASEFX (konnettur SC ta 'mod wieħed) |
EDS -205 AS-SC Series: 1 |
|
Standards
|
IEEE 802.3 għal 10baset IEEE 802.3U għal 100BaSet (X) u 100BASEFX IEEE 802.3x għall-kontroll tal-fluss |
Parametri tal-Qawwa
|
Konnessjoni |
1 li jista 'jinqala' 4- blokka tat-terminal tal-kuntatt (i) |
|
Kurrent ta 'input |
Eds {{0}} a / 205a-t: 0.09 a @ 24 vdc EDS {{0}} AS-SC / M-ST / M-SC Serje: 0.1 A @ 24 VDC |
|
Vultaġġ tad-dħul |
24/12/48 VDC, inputs doppji żejda |
|
Vultaġġ operattiv |
9.6 sa 60 VDC |
|
Protezzjoni tal-kurrent ta 'tagħbija żejda |
Appoġġjat |
|
Protezzjoni tal-polarità b'lura |
Appoġġjat |
Karatteristiċi fiżiċi
|
Akkomodazzjoni |
Aluminju |
|
Klassifikazzjoni IP |
IP30 |
|
Dimensjonijiet |
30 x 115 x 70 mm (1.18 x 4.52 x 2.76 in) |
|
Piż |
175g (0. 39 lb) |
|
Installazzjoni |
Immuntar Din-Rail, Immuntar tal-Ħajt (b'Kit Mhux Obbligatorju) |
Limiti Ambjentali
|
Temperatura operattiva |
Mudelli Standard: -10 sa 60 grad (14 sa 140 grad F) Temp wiesa '. Mudelli: -40 sa 75 grad (-40 sa 167 grad f) |
|
Temperatura tal-ħażna (pakkett inkluż) |
-40 sa 85 grad (-40 sa 185 grad F) |
|
Umdità relattiva ambjentali |
5 sa 95% (li ma jikkondensax) |
MOXAEds -205 as-sc Mudelli disponibbli
|
Mudell 1 |
Moxa eds -205 as-sc |
|
Mudell 2 |
Moxa eds -205 am-st |
|
Mudell 3 |
Moxa eds -205 as-sc-t |
|
Mudell 4 |
Moxa eds -205 AM-SC-T |
|
Mudell 5 |
Moxa eds -205 a |
|
Mudell 6 |
Moxa eds -205 at |
|
Mudell 7 |
Moxa eds -205 AM-ST-T |
|
Mudell 8 |
Moxa eds -205 am-sc |
