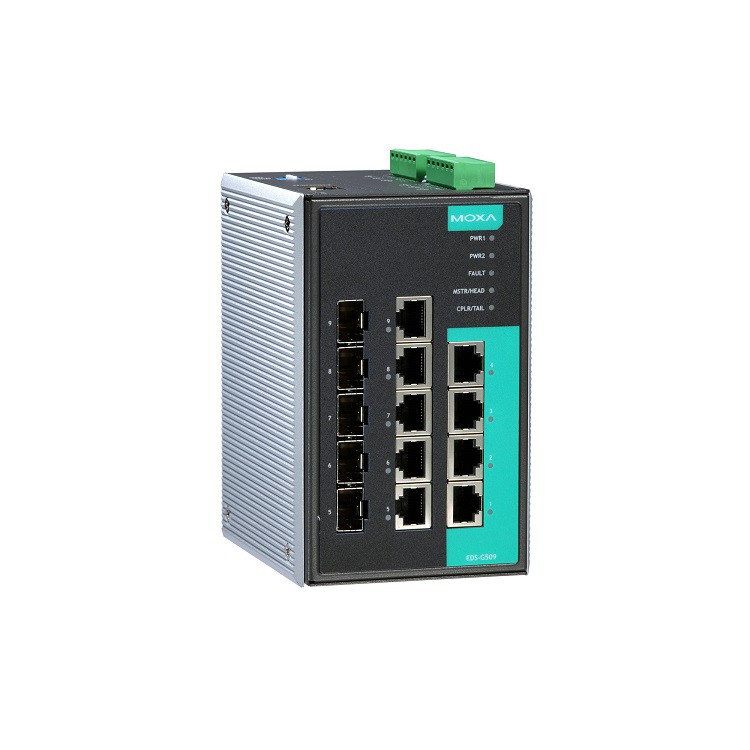

Moxa EDS-G509Swiċċijiet Ethernet Ġestiti ta '9G-Port Sħiħ Ġestiti
Introduzzjoni
Is-serje MoxA EDS-G509 hija mgħammra b'9 portijiet Ethernet Gigabit u sa 5 portijiet tal-fibra ottika, li jagħmilha ideali għall-aġġornament ta 'netwerk eżistenti għall-veloċità tal-gigabit jew għall-bini ta' sinsla ta 'gigabit sħiħ ġdid. It-trasmissjoni ta 'Gigabit iżżid il-wisa' tal-frekwenza għal prestazzjoni ogħla u tittrasferixxi ammonti kbar ta 'vidjow, vuċi, u dejta f'netwerk malajr.
Teknoloġiji Ethernet Redundant Turbo Ring, Turbo Chain, RSTP / STP, u MSTP iżidu l-affidabbiltà tas-sistema u d-disponibbiltà tas-sinsla tan-netwerk tiegħek. Is-serje MOXA EDS-G509 hija ddisinjata speċjalment għal applikazzjonijiet li jitolbu komunikazzjoni, bħalma huma l-monitoraġġ tal-vidjow u tal-proċess, il-bini tal-vapuri, is-sistemi ITS, u DCS, li kollha jistgħu jibbenefikaw minn kostruzzjoni ta 'sinsla skalabbli.
Karatteristiċi u Benefiċċji
- 4 10 / 100 / 1000Baset (x) portijiet flimkien ma '5 Combo (10/100 / 1000baset (x) jew 100 / 1000BASESFP slot) portijiet gigabit
- Protezzjoni tal-mewġ imsaħħa għas-serje, LAN, u l-poter
- TACACS +, SNMPV3, IEEE 802.1X, HTTPS, u SSH biex itejbu s-sigurtà tan-netwerk
- Ġestjoni faċli tan-netwerk permezz tal-web browser, CLI, telnet / console serjali, utilità tal-Windows, u ABC -01
- Jappoġġja MxStudio għal ġestjoni faċli u viżwalizzata tan-netwerk
Addizzjonali Karatteristiċi u Benefiċċji
- Interfaċċa tal-Linja tal-Kmand (CLI) għall-konfigurazzjoni malajr
- Għażla DHCP 82 għall-assenjazzjoni tal-indirizz IP b'politiki differenti
- Jappoġġja protokolli Ethernet / IP u Modbus TCP għall-immaniġġjar u l-monitoraġġ tal-apparat
- Kompatibbli mal-protokoll tal-profinet għal trasmissjoni ta 'dejta trasparenti
- IGMP Snooping u GMRP għall-filtrazzjoni tat-traffiku multicast
- Kompatibbli mal-ABC -01 (konfiguratur awtomatiku tal-backup) għall-backup tal-konfigurazzjoni tas-sistema
- VLAN ibbażat fuq il-port, IEEE 802.1Q VLAN, u GVRP biex itaffu l-ippjanar tan-netwerk
- QoS (IEEE 802.1P / 1Q u TOS / DiffServ) biex iżid id-determiniżmu
- Trunking tal-port għal użu tal-bandwidth ottima
- SNMPV1 / V2C / V3 għal livelli differenti ta 'ġestjoni tan-netwerk
- RMON għal monitoraġġ proattiv u effiċjenti tan-netwerk
- Ġestjoni tal-bandwidth biex tevita status ta 'netwerk imprevedibbli
- Lock Port Function għall-imblukkar ta 'aċċess mhux awtorizzat ibbażat fuq l-indirizz MAC
- Port Mirroring għal debugging online
- Twissija awtomatika bl-eċċezzjoni permezz ta 'email u output tar-relay
Speċifikazzjonijiet
Input / output Interface
|
Allarm Kuntatt Kanali |
2 Relay Output b'kapaċità ta 'ġarr kurrenti ta' 1 a @ 24 vdc |
|
Diġitali Input Kanali |
2 |
|
Diġitali Sorsi |
+13 għal +30 v għall-istat 1 {{{0}} għal +3 v għall-istat 0 Massimu. Kurrent tal-Input: 8 Ma |
L-Awtorità tal-Approvazzjoni tat-Tip tal- Interfaccja
|
10/100 / 1000BASET (X) Portijiet (RJ45 konnettur) |
4 Veloċità tan-negozjar awtomatiku Mod sħiħ / nofs duplex Konnessjoni Auto MDI / MDI-X |
|
Portijiet tal-Combo (10/100 / 1000baset (x) jew 100 /1000basesfp +) |
5 |
|
Standards |
IEEE 802.1d -2004 għal Spanning Tree Protocol IEEE 802.1p għall-klassi tas-servizz IEEE 802.1Q għal VLAN Tagging IEEE 802.1s għal Protokoll ta 'Siġar ta' Spanning Multiple IEEE 802.1W għal Protokoll ta 'Siġra Rapida IEEE 802.1X għall-awtentikazzjoni IEEE 802.3 għal 10baset IEEE 802.3AB għal 1000BASET (X) IEEE 802.3ad għal zokk tal-port bil-LACP IEEE 802.3U għal 100Baset (X) IEEE 802.3x għall-kontroll tal-fluss IEEE 802.3Z għal 1000BASEX |
L-Awtorità tal-Approvazzjoni tat-Tip tal- Softwer Karatteristiċi
|
Filtru |
802.1Q VLAN GMRP GVRP IGMP V1 / V2 VLAN ibbażat fuq il-port |
|
Industrijali Protokolli |
Ethernet / IP Modbus TCP |
|
Ġestjoni |
Bootp tal-Kontroll tal-Fluss tal-Pressjoni ta 'wara DDM DHCP Għażla 66/67/82 DHCP Server / Client Fluss Control IPv4 / IPv6 LLDP Port Mirror Rarp RMON SMTP SNMP jinforma SNMPV1 / V2C / V3 SYSLOG Telnet tftp |
|
Għall-finijiet ta' dan l-Arti |
Bridge MIB bħal Ethernet MIB MIB-II P-bridge mib q-bridge mib Gruppi RMON MIB 1, 2, 3, 9 RSTP MIB |
|
Sensja Protokolli |
Link Aggregazzjoni MSTP RSTP STP Turbo Chain Turbo Ring V1 / V2 |
|
Sigurtà |
Xandir tal-protezzjoni tal-maltemp https / ssl Port Lock RADIUS SSH Tacacs + SNMPV3 |
|
ĦinĠestjoni |
NTP Server / Client SNTP |
Swiċċ Proprjetajiet
|
L-IGMP Gruppi |
256 |
|
Mac Tabella Daqs |
8 K |
|
Massimu. LE. ta ' Vlans |
64 |
|
Pakkett Bufer Daqs |
1 mbits |
|
Prijorità Kjuwijiet |
4 |
|
VLAN Għall-finijiet ta' dan l Firxa |
Vid 1 sa 4094 |
WASSLET Interfajċ
|
WASSLET Indikaturi |
PWR1, PWR2, difett, 10/100 / 1000m (port TP), 100 / 1000m (port SFP), MSTR / HEAD, CPLR / Tail |
Serje Interfaccja
|
Konsola Port |
Rs -232 (txd, rxd, gnd), 8- pin rj45 (115200, n, 8, 1) |
Dip Swiċċ Konfigurazzjoni
|
Dip Swiċċijiet |
Turbo Ring, Master, Coupler, Riserva |
Qawwa Parametri
|
Qawwa Konnettur |
2 li jista 'jinqala' 6- Blokk tat-Terminal ta 'Kuntatt (S) |
|
Input Kurrent |
0. 69 a @ 24 vdc |
|
Input Vultaġġ |
24/12/48 VDC Inputs doppji żejda |
|
Topera Vultaġġ |
9.6 sa 60 VDC |
|
Tagħbija żejda Kurrent Protezzjoni |
Appoġġjat |
|
Opposti Polarità Protezzjoni |
Appoġġjat |
Fiżiku Karatteristiċi
|
Akkomodazzjoni |
Metall |
|
IP Klassifikazzjoni |
IP30 |
|
Dimensjonijiet |
87.1 x 135 x 107 mm (3.43 x 5.31 x 4.21 pulzieri) |
|
Piż |
1510 g (3.33 lb) |
|
Installazzjoni |
Immuntar DIN-rail Immuntar tal-ħajt (b'kit mhux obbligatorju) |
Ambjentali Limiti
|
Topera Temperatura |
EDS-G5 0 9: 0 sa 60 grad (32 sa 140 grad F) Eds-g 509- t: -40 sa 75 grad (-40 sa 167 grad f) |
|
Ħażna Temperatura (Pakkett inklużi) |
-40 sa 85 grad (-40 sa 185 grad F) |
|
Ambjentali Relattiv Umdità |
5 sa 95% (li ma jikkondensax) |
Standards u Ċertifikazzjonijiet
|
Sigurtà |
En 62368-1 UL 508 |
|
EMC |
EN 55032/35 |
|
Emi |
CISPR 32, FCC Parti 15B Klassi A |
|
L-Awtorità tal-Approvazzjoni tat-T |
IEC 61000-4-2 ESD: Kuntatt: 6 kV; Arja: 8 kV IEC 61000-4-3 RS: 80 MHz sa 1 GHz: 10 V / M IEC 61000-4-4 eft: qawwa: 2 kV; Sinjal: 1 kV IEC 61000-4-5 Surge: Power: 2 kV; Sinjal: 1 kV IEC61000-4-6 CS: 10 V IEC 61000-4-8 pfmf |
|
Ferrovija |
En 50121-4 |
|
Vibrazzjoni |
IEC 60068-2-6 |
|
Xokk |
IEC 60068-2-27 |
|
Il-waqgħa ħielsa |
IEC 60068-2-32 |
|
Marittimu |
Abs dnv lr nk |
Mtbf
|
Ħin |
598,659 siegħa |
|
Standards |
Telcordia (Bellcore), Gb |
Pakkett Kontenut
|
Apparat |
1 X EDS-G509 SIKET SWITCH |
|
Kejbil |
1 x rj 45- kejbil tal-console to-db9 |
|
Installazzjoni Kitt |
4 x għatu, plastik, għall-port RJ45 5 x għatu, plastik, għall-port SFP |
|
Dokumentazzjoni |
1 x Ċertifikati tal-prodott ta 'spezzjoni ta' kwalità, Ċiniż simplifikat 1 x Avviż tal-Prodott, Ċiniż Simplifikat 1 x Gwida ta 'Installazzjoni Quick 1 x Karta tal-Garanzija |
|
Nota |
Il-moduli SFP jeħtieġ li jinxtraw separatament għall-użu ma 'dan il-prodott. |
Tordna Informazzjoni
|
Mudell Isem |
Saff |
Totali LE. ta ' Portijiet |
10/100 / 1000BASET (X) Portijiet RJ45 Konnettur |
Kombinazzjoni Portijiet10/100 / 1000BASET (X) jew 100 / 1000basesfp |
Topera Temp. |
|
Għall-finijiet ta' dan l-Artikolu, l-Istati Membri għandhom jiżguraw li l-awtoritajiet kompetenti tal-Istati Membri |
2 |
9 |
4 |
5 |
0 sa 60 grad |
|
Eds-g 509- t |
2 |
9 |
4 |
5 |
-40 sa 75 grad |
Aċċessorji (mibjugħ separatament)
Ħażna Settijiet
|
ABC -01 |
Konfigurazzjoni ta 'backup u għodda ta' restawr għal swiċċijiet Ethernet ġestiti u AWK APS Wireless APS / Bridges / Clients, 0 sa 60 Grad Temperatura operattiva |
Qawwa Provvisti
|
Hdr -60-24 |
60 W / 2.5 A DIN-Rail 24 VDC Power Supply, Universali 85 sa 264 VAC jew 120 sa 370 VDC Input Voltage, -30 sa 70 grad Temperatura operattiva |
|
Ndr -120-24 |
12 0 w / 5.0 A DIN-rail 24 VDC Power Supply, Universali 90 sa 264 VAC jew 127 sa 370 VDC Voltage Input, -20 sa 70 grad temperatura operattiva |
|
Ndr -120-48 |
120 W / 2.5 A DIN-RAIL 48 VDC Power Supply, Universali 90 sa 264 VAC jew 127 sa 370 VDC Voltage Input, -20 sa 70 grad temperatura operattiva |
|
Ndr -240-48 |
24 0 w / 5.0 A DIN-rail 48 VDC POWER POVIZZA, universali 90 sa 264 VAC jew 127 sa 370 VDC VOLTAGE INPUT, -20 sa 70 grad temperatura operattiva |
|
Mdr -40-24 |
DIN-RAIL 24 VDC Provvista ta 'enerġija b'40W / 1.7A, 85 sa 264 VAC, jew 120 sa 370 VDC input, -20 sa 70 grad temperatura operattiva |
|
Mdr -60-24 |
DIN-RAIL 24 VDC Provvista ta 'Enerġija b'60W / 2.5A, 85 sa 264 VAC, jew 120 sa 370 VDC Input, -20 sa 70 grad Temperatura operattiva |
Għall-finijiet ta' dan l-Arti Moduli
|
SFP -1 FELLC-T |
Modulu SFP b '1 100 Bażi ta' mod wieħed b'konnettur LC għal trasmissjoni ta '80 km, -40 sa 85 grad ta' temperatura operattiva |
|
Sfp -1 femlc-t |
Modulu SFP b '1 100 bażi multi-modalità, konnettur LC għal trasmissjoni ta' 2/4 km, -40 sa 85 grad ta 'temperatura operattiva |
|
SFP -1 FESLC-T |
Modulu SFP b '1 100 Bażi ta' mod wieħed b'konnettur LC għal trasmissjoni ta '40 km, -40 sa 85 grad ta' temperatura operattiva |
|
Sfp -1 g10alc |
WDM-Type (Bidi) Modulu SFP b '1 1000 Port BasESFP bil-konnettur LC għal 1 0 trasmissjoni km; TX 1310 nm, RX 1550 nm, 0 sa 60 grad temperatura operattiva |
|
Sfp -1 g10alc-t |
Modulu SFP tat-tip WDM (bidi) b '1 1000 port BasESFP b'konnettur LC għal trasmissjoni ta '10 km; TX 1310 NM, RX 1550 NM, -40 sa 85 grad Temperatura operattiva |
|
SFP -1 G10BLC |
WDM-Type (Bidi) Modulu SFP b '1 1000 Port BasESFP bil-konnettur LC għal 1 0 trasmissjoni km; TX 1550 nm, RX 1310 nm, 0 sa 60 grad temperatura operattiva |
|
SFP -1 G10BLC-T |
Modulu SFP tat-tip WDM (bidi) b '1 1000 port BasESFP b'konnettur LC għal trasmissjoni ta '10 km; TX 1550 NM, RX 1310 NM, -40 sa 85 grad Temperatura operattiva |
|
Sfp -1 g20alc |
WDM-Type (Bidi) Modulu SFP b '1 1000 Port BasESFP bil-konnettur LC għal 2 0 trasmissjoni km; TX 1310 nm, RX 1550 nm, 0 sa 60 grad temperatura operattiva |
|
Sfp -1 g20alc-t |
Modulu SFP tat-tip WDM (bidi) b '1 1000 port BaseSFP b'konnettur LC għal trasmissjoni ta '20 km; TX 1310 NM, RX 1550 NM, -40 sa 85 grad Temperatura operattiva |
|
SFP -1 G20BLC |
WDM-Type (Bidi) Modulu SFP b '1 1000 Port BasESFP bil-konnettur LC għal 2 0 trasmissjoni km; TX 1550 nm, RX 1310 nm, 0 sa 60 grad temperatura operattiva |
|
SFP -1 G20BLC-T |
Modulu SFP tat-tip WDM (bidi) b '1 1000 port BaseSFP b'konnettur LC għal trasmissjoni ta '20 km; TX 1550 NM, RX 1310 NM, -40 sa 85 grad Temperatura operattiva |
|
Sfp -1 g40alc |
WDM-Type (Bidi) Modulu SFP b '1 1000 Port BasESFP bil-konnettur LC għal 4 0 trasmissjoni km; TX 1310 nm, RX 1550 nm, 0 sa 60 grad temperatura operattiva |
|
Sfp -1 g40alc-t |
Modulu SFP tat-tip WDM (bidi) b '1 1000 port BasESFP b'konnettur LC għal trasmissjoni ta '40 km; TX 1310 NM, RX 1550 NM, -40 sa 85 grad Temperatura operattiva |
|
SFP -1 G40BLC |
WDM-Type (Bidi) Modulu SFP b '1 1000 Port BasESFP bil-konnettur LC għal 4 0 trasmissjoni km; TX 1550 nm, RX 1310 nm, 0 sa 60 grad temperatura operattiva |
|
SFP -1 G40BLC-T |
Modulu SFP tat-tip WDM (bidi) b '1 1000 port BasESFP b'konnettur LC għal trasmissjoni ta '40 km; TX 1550 NM, RX 1310 NM, -40 sa 85 grad Temperatura operattiva |
|
Sfp -1 gezxlc |
Modulu SFP b '{{0}} port baseezx b'konnettur LC għal trasmissjoni ta' 110 km, 0 sa 60 grad temperatura operattiva |
|
Sfp -1 gezxlc -120 |
Modulu SFP b '{{0}} port baseezx b'konnettur LC għal trasmissjoni ta' 120 km, 0 sa 60 grad temperatura operattiva |
|
Sfp -1 glhlc |
Modulu SFP b '{{0}} port Baselh bil-konnettur LC għal trasmissjoni ta '30 km, 0 sa 60 grad temperatura operattiva |
|
SFP -1 GLHLC-T |
Modulu SFP bil-port 1 1000 Baselh bil-konnettur LC għal trasmissjoni ta '30 km, -40 sa 85 grad temperatura operattiva |
|
Sfp -1 glhxlc |
Modulu SFP b '{{0}} port Baselhx bil-konnettur LC għal trasmissjoni ta '40 km, temperatura operattiva 0 sa 60 grad |
|
SFP -1 GLHXLC-T |
Modulu SFP bil-port 1 1000 Baselhx bil-konnettur LC għal trasmissjoni ta '40 km, -40 sa 85 grad temperatura operattiva |
|
Sfp -1 glsxlc |
Modulu SFP b '{{0} Port Baselsx bil-konnettur LC għal trażmissjoni ta' 1km / 2km, 0 sa 60 grad temperatura operattiva |
|
Sfp -1 glsxlc-t |
Modulu SFP b '1 1000 Port Baselsx b'konnettur LC għal trażmissjoni ta' 1km / 2km, -40 sa 85 grad ta 'temperatura operattiva |
|
Sfp -1 glxlc |
Modulu SFP b '{{0}} port Baselx bil-konnettur LC għal trasmissjoni ta '10 km, 0 sa 60 grad temperatura operattiva |
|
Sfp -1 glxlc-t |
Modulu SFP b '1 1000 port Baselx b'konnettur LC għal trasmissjoni ta '10 km, -40 sa 85 grad temperatura operattiva |
|
Sfp -1 gsxlc |
Modulu SFP b '{{0} port Basesx b'konnettur LC għal trażmissjoni ta' 300m / 550m, 0 sa 60 grad temperatura operattiva |
|
SFP -1 GSXLC-T |
Modulu SFP b '1 1000 Port Basesx b'konnettur LC għal trażmissjoni ta' 300m / 550m, -40 sa 85 grad ta 'temperatura operattiva |
|
Sfp -1 gzxlc |
Modulu SFP b '{{0}} port Basezx b'konnettur LC għal trasmissjoni ta '80 km, 0 sa 60 grad temperatura operattiva |
|
Sfp -1 gzxlc-t |
Modulu SFP b '1 1000 port basezx b'konnettur LC għal trasmissjoni ta' 80 km, -40 sa 85 grad temperatura operattiva |
Softwer
|
MxView -50 |
Liċenzja MxView għal 50 Nodi |
|
MxView -100 |
Liċenzja MxView għal 100 Nodi |
|
MxView -250 |
Liċenzja MxView għal 250 nodi |
|
MxView -500 |
Liċenzja MxView għal 500 Nodi |
|
MxView -1000 |
Liċenzja MXView għal 1000 Nodes |
|
MxView -2000 |
Liċenzja MxView għal 2000 nodi |
|
Mxview upgrade -50 |
Espansjoni tal-Liċenzja MXView għal 50 Nodi |
