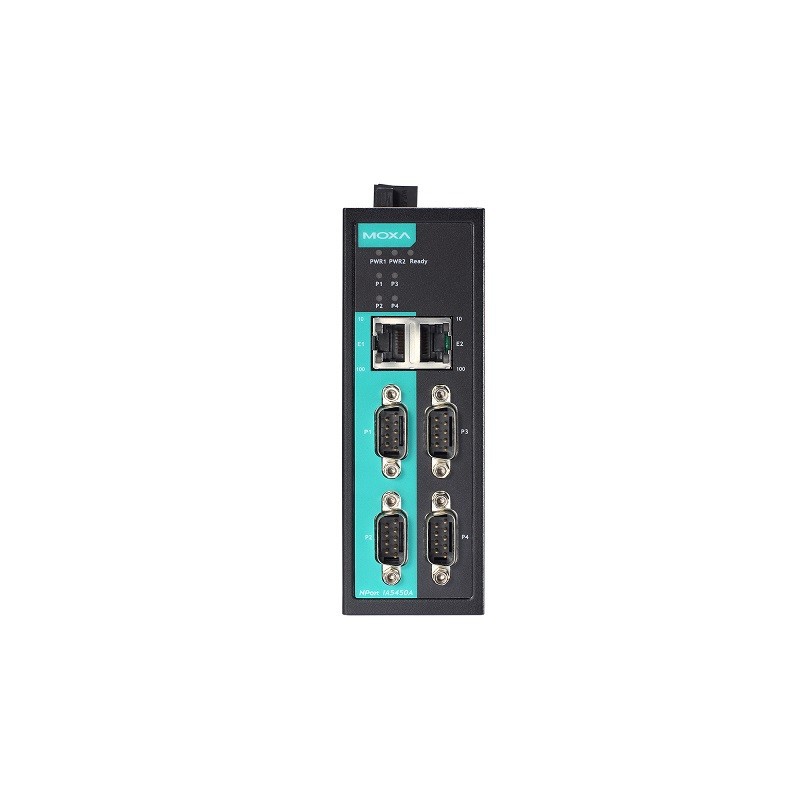

MoxaNport L-ammont totali ta' fondi proprji li għandhom jiġu rrapportati f'450A 4- Servers tal-Apparat Serjali tal-Port għal Awtomazzjoni Industrijali
Karatteristiċi u Benefiċċji
- 2 portijiet Ethernet bl-istess IP jew indirizzi IP doppji għal sensja tan-netwerk
- C1D2, ATEX, u IECEX iċċertifikati għal ambjenti industrijali ħorox
- Portijiet Ethernet Cascading għal wajers faċli
- Protezzjoni tal-mewġ imsaħħa għas-serje, LAN, u l-poter
- Blokki tat-terminal tat-tip bil-kamin għal konnessjonijiet siguri ta 'enerġija / serje
- Inputs tal-qawwa DC żejda
- Twissijiet u Twissijiet permezz ta 'Relay Output u Email
- 2 kV iżolament għal sinjali tas-serje (mudelli ta 'iżolament)
- -40 sa 75 grad operattiv fit-temperatura (mudelli)
Introduzzjoni
Is-servers tal-apparat MoxA NPort IA5450A huma ddisinjati għall-konnessjoni ta 'apparati tas-serje tal-awtomazzjoni industrijali, bħal PLCs, sensuri, miters, muturi, drives, qarrejja tal-barcode, u wirjiet tal-operaturi. Is-servers tal-apparat huma mibnija fis-sod, jidħlu fi djar tal-metall u bil-konnetturi bil-kamin, u jipprovdu protezzjoni sħiħa tal-mewġ. Is-servers tal-apparat NPORT IA5000A huma estremament faċli għall-utent, u jagħmlu soluzzjonijiet sempliċi u affidabbli tas-serje għall-ethernet possibbli.
Kaskata L-Awtorità tal-Approvazzjoni tat-Tip tal- Portijiet Tagħmel Wajers Faċli
Is-servers tal-apparat MoxA NPort IA5450A kull wieħed għandhom żewġ portijiet Ethernet li jistgħu jintużaw bħala portijiet tal-iswiċċ Ethernet. Port wieħed jgħaqqad direttament man-netwerk jew is-server, u l-port l-ieħor jista 'jkun konness ma' server ieħor tal-apparat NPort IA jew apparat ieħor Ethernet. Il-portijiet Ethernet doppji jgħinu biex inaqqsu l-ispejjeż tal-wajers billi jeliminaw il-ħtieġa li jgħaqqdu kull apparat ma 'swiċċ Ethernet separat.
Żejjed Qawwa Sorsi
Is-serje Moxa NPort IA5450A ta 'servers ta' apparat għandhom żewġ inputs ta 'enerġija li jistgħu jiġu konnessi fl-istess ħin ma' sorsi ta 'enerġija DC ħajjin. Jekk sors ta 'enerġija wieħed ifalli, is-sors l-ieħor jieħu f'idejh awtomatikament. Inputs ta 'enerġija żejda jgħinu biex jiżguraw tħaddim bla interruzzjoni tas-server tat-tagħmir tiegħek.
Ir-Rilev Produzzjoni TWISSIJA u Email Twissijiet
L-output tar-rilej inkorporat jista 'jintuża biex javża lill-amministraturi meta n-netwerk ikun' l isfel, meta sseħħ nuqqas ta 'enerġija, jew meta jkun hemm bidla fis-sinjali tas-serje DCD jew DSR. Twissija bl-email tista 'tinħareġ ukoll meta tiġi skoperta anormalità. Dawn il-funzjonijiet huma għodda siewja li jippermettu lill-inġiniera tal-manutenzjoni biex jirreaġixxu fil-pront għal sitwazzjonijiet ta 'emerġenza.
Żieda fil-mewġa Protezzjoni għal Serjali, Ethernet, u Qawwa
Is-soluzzjoni ta 'l-immunità ta' l-aktar vantaġġ ta 'Moxa, li hija applikata fuq il-linji tas-serje, il-qawwa u l-Ethernet tal-NPORT IA5450A, hija ttestjata u ppruvata konformi ma' IEC {61000-4-5. Din il-protezzjoni avvanzata ta 'żieda fil-mewġ tipprovdi soluzzjoni robusta serjali għal oħra li tista' tipproteġi apparat elettriku minn spikes ta 'vultaġġ u tirreżisti l-interferenza elettrika, bħal f'applikazzjonijiet ta' awtomazzjoni taż-żejt, tal-gass u tal-enerġija.
Grad industrijali Ċertifikazzjoni
Biex tkun żgurata operazzjoni sikura u affidabbli f'ambjenti industrijali, is-servers tal-apparat NPORT IA5450A kisbu diversi ċertifikazzjonijiet industrijali, inkluża klassifikazzjoni IP30 għall-protezzjoni mekkanika u ċ-ċertifikazzjoni tas-sigurtà UL 508 għal tagħmir ta 'kontroll industrijali. Barra minn hekk, dawn is-servers tal-apparat huma elenkati UL / CUL (għall-Klassi 1, Diviżjoni 2, Gruppi A, B, C, D), ATEX Class 1 Żona 2, u IECEX konformi għall-użu f'postijiet perikolużi.
Speċifikazzjonijiet
L-Awtorità tal-Approvazzjoni tat-Tip tal- Interfaccja
|
10 / 100baset (x) Portijiet (RJ45 konnettur) |
Jappoġġja 2 indirizzi IP Konnessjoni Auto MDI / MDI-X |
|
Manjetiku Iżolament Protezzjoni |
1.5 kV (built-in) |
L-Awtorità tal-Approvazzjoni tat-Tip tal- Softwer Karatteristiċi
|
Konfigurazzjoni Għażliet |
Web Console (HTTP / HTTPS), Utilità tal-Windows, Utilità tat-Tiftix tal-Apparat (DSU), Għodda MCC, Console Serial, Telnet Console |
|
Ġestjoni |
ARP, BOOTP, Klijent DHCP, DNS, HTTP, HTTPS, ICMP, IPv4, LLDP, RTELNET, SMTP, SNMPV1 / V2C, TCP / IP, Telnet, UDP |
|
Filtru |
IGMP V1 / V2 |
|
Għall-finijiet ta' dan ir Reali Tty Sewwieqa |
Verżjonijiet tal-qalba: 2.4.x, 2.6.x, 3.x, 4.x, u 5.x |
|
Iffissat Tty Sewwieqa |
SCO UNIX, SCO OpenServer, Unixware 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5. X, HP-UX 11I, Mac OS X, MacOS 10.12, MacOS 10.13, MacOS 10.14, MacOS 10.15 |
|
Android API |
Android 3.1.x u aktar tard |
|
ĦinĠestjoni |
SNTP |
|
Twieqi Reali Com Sewwieqa |
Windows 95/98 / ME / NT / 2 0 0 0, Windows XP / 2003 / Vista / 2008/7 / 8/8 / 8.1 / 10/11 (x 86 / x64), Windows 2008 R2 / 2012/2012 R2 / 2016/20 (x64), Windows Server 2022 XP inkorporat |
Sigurtà Funzjonijiet
|
Awtentikazzjoni |
Database lokali |
|
Iċċifrar |
Https, aes -128, rsa -1024, sha -1, sha {-256} |
|
Sigurtà Protokolli |
HTTPS (TLS 1.2) Mudelli IA5450A: SNMPV3 |
Serje Interfazzjon
|
Konnettur |
NPORT IA5150A Mudelli: DB9 maskili (RS -232), Blokk tat-Terminal (RS -422 / 485) NPORT IA5250A / IA5450A Mudelli: DB9 MALE (RS -232 / 422/485) |
|
LE. ta ' Portijiet |
NPORT IA5150A Mudelli: 1 NPORT IA5250A Mudelli: 2 NPORT IA5450A Mudelli: 4 |
|
Serje Standards |
Rs -232, rs -422, rs -485 |
|
Operazzjoni Modi |
Disabled, modem Ethernet, konnessjoni tal-par, com reali, reverse telnet, rfc2217, klijent TCP, server TCP, UDP |
|
Baudrat |
Jappoġġja Standard Baudrates (Unità=BPS): 50, 75, 110, 134, 150, 300, 600, 1200, 1800, 2400, 2400, 4800, 7200, 9600, 19200, 38400, 57600, 115200, 230.4K, 460.8K, 921.6k |
|
Dejta Bitijiet |
5, 6, 7, 8 |
|
Waqqaf Bitijiet |
1, 1.5, 2 |
|
Parità |
Xejn, anke, fard, spazju, marka |
|
Fluss Kontroll |
Xejn, rts / cts (rs -232 biss), dtr / dsr (rs -232 biss), xon / xoff |
|
Iżolament |
NPORT IA5150AI / IA5250AI / IA5450AI Mudelli: 2 KV (I Mudelli) |
|
Iġbed Għoli / baxx Resister għal Rs-485 |
1 kilohm, 150 kilohms |
|
Terminatur għal Rs-485 |
120 ohm |
|
Rs -485 Dejta Direzzjoni Kontroll |
ADDC (Kontroll awtomatiku tad-Direzzjoni tad-Dejta) |
Serje Sinjali
|
Rs-232 |
TXD, RXD, RTS, CTS, DTR, DSR, DCD, GND |
|
Rs-422 |
Tx +, tx-, rx +, rx-, gnd |
|
Rs -485-4w |
Tx +, tx-, rx +, rx-, gnd |
|
Rs -485-2w |
Data +, data-, gnd |
Qawwa Parametri
|
Input Kurrent |
NPORT IA5150A Mudelli: 220 Ma @ 12 VDC Mudelli NPORT IA5150AI: 225 Ma @ 12 VDC NPORT IA5250A Mudelli: 250 Ma @ 12 VDC Mudelli NPORT IA5250AI: 290 Ma @ 12 VDC NPORT IA5450A Mudelli: 374 MA @ 12 VDC NPORT IA5450AI MUDELLI: 512 MA @ 12 VDC |
|
Input Vultaġġ |
12 sa 48 VDC |
|
LE. ta ' Qawwa Inputs |
2 |
|
Qawwa Konnettur |
Blokka terminali |
Fiżiku Karatteristiċi
|
Akkomodazzjoni |
Metall |
|
Dimensjonijiet |
NPORT IA5150A / IA5250A Mudelli: 36 x 105 x 140 mm (1.42 x 4.13 x 5.51 in) Mudelli NPORT IA5450A: 45.8 x 134 x 105 mm (1.8 x 5.28 x 4.13 in) |
|
Piż |
Mudelli NPORT IA5150A: 475 g (1.05 lb) Mudelli NPORT IA5250A: 485 g (1.07 lb) Mudelli NPORT IA5450A: 560 g (1.23 lb) |
|
Installazzjoni |
Immuntar Din-Rail, Immuntar tal-Ħajt (b'Kit Mhux Obbligatorju) |
Ambjentali Limiti
|
Topera Temperatura |
Mudelli Standard: {0 sa 60 grad (32 sa 140 grad F) Temp wiesa '. Mudelli: -40 sa 75 grad (-40 sa 167 grad f) |
|
Ħażna Temperatura (Pakkett inklużi) |
-40 sa 75 grad (-40 sa 167 grad F) |
|
Ambjentali Relattiv Umdità |
5 sa 95% (li ma jikkondensax) |
Standards u Ċertifikazzjonijiet
|
EMC |
EN 55032/35 |
|
Emi |
CISPR 32, FCC Parti 15B Klassi A |
|
L-Awtorità tal-Approvazzjoni tat-T |
IEC 61000-4-2 ESD: Kuntatt: 6 kV; Arja: 8 kV IEC 61000-4-3 RS: 80 MHz sa 1 GHz: 10 V / M IEC 61000-4-4 eft: qawwa: 4 kV; Sinjal: 2 kV IEC 61000-4-5 Surge: Power: 2 kV; Sinjal: 1 kV IEC 61000-4-6 CS: 150 kHz sa 80 MHz: 10 V / m; Sinjal: 10 V / m IEC 61000-4-8 pfmf IEC 61000-4-11 |
|
Perikoluż Postijiet |
Mudelli NPORT IA5100A / IA5200A: UL / CUL Class I Diviżjoni 2 Gruppi A / B / C / D, Atex Zone 2 NPORT IA5100A-IEX / IA5200A-IEX Mudelli: UL / CUL Klassi I Diviżjoni 2 Gruppi A / B / C / D, ATEX ŻONA 2, IECEX Mudelli NPORT IA5400A: UL / CUL Klassi I Diviżjoni 2 Gruppi A / B / C / D, ATEX ŻONA 2, IECEX |
|
Sigurtà |
UL 508 |
|
Vibrazzjoni |
IEC 60068-2-6 |
|
Xokk |
IEC 60068-2-27 |
|
Il-waqgħa ħielsa |
IEC 60068-2-32 |
Dikjarazzjoni
|
Aħdar Prodott |
Rohs, crohs, weee |
Mtbf
|
Ħin |
NPORT IA5150A / IA5250A Mudelli: 262,805 Hrs Mudelli NPORT IA5450A: 763,711 HRS |
|
Standards |
Telcordia (Bellcore) Standard TR / Sr |
Pakkett Kontenut
|
Apparat |
1 x nport ia5450a server tal-apparat |
|
Dokumentazzjoni |
1 x Gwida ta 'Installazzjoni Quick 1 x Karta tal-Garanzija |
Dimensjonijiet
 |
Tordna Informazzjoni
|
Mudell Isem |
Topera Temp. |
Serje Standards |
Serje Iżolament |
LE. tas-serje Portijiet |
Ċertifikazzjoni: Perikoluż Postijiet |
|
NPORT IA5150A |
0 sa 60 grad |
RS -232 / 422/485 |
– |
1 |
Atex, C1d2 |
|
NPORT IA5150A-T |
-40 sa 75 grad |
RS -232 / 422/485 |
– |
1 |
Atex, C1d2 |
|
NPORT IA5150AI |
0 sa 60 grad |
RS -232 / 422/485 |
2 kV |
1 |
Atex, C1d2 |
|
NPort IA5150AI-T |
-40 sa 75 grad |
RS -232 / 422/485 |
2 kV |
1 |
Atex, C1d2 |
|
NPORT IA5150A-IEX |
0 sa 60 grad |
RS -232 / 422/485 |
– |
1 |
ATEX, C1D2, IECEX |
|
NPORT IA5150A-T-IEX |
-40 sa 75 grad |
RS -232 / 422/485 |
– |
1 |
ATEX, C1D2, IECEX |
|
NPORT IA5150AI-IEX |
0 sa 60 grad |
RS -232 / 422/485 |
2 kV |
1 |
ATEX, C1D2, IECEX |
|
NPORT IA5150AI-T-IEX |
-40 sa 75 grad |
RS -232 / 422/485 |
2 kV |
1 |
ATEX, C1D2, IECEX |
|
NPORT IA5250A |
0 sa 60 grad |
RS -232 / 422/485 |
– |
2 |
Atex, C1d2 |
|
NPORT IA5250A-T |
-40 sa 75 grad |
RS -232 / 422/485 |
– |
2 |
Atex, C1d2 |
|
NPORT IA5250AI |
0 sa 60 grad |
RS -232 / 422/485 |
2 kV |
2 |
Atex, C1d2 |
|
NPort IA5250AI-T |
-40 sa 75 grad |
RS -232 / 422/485 |
2 kV |
2 |
Atex, C1d2 |
|
NPORT IA5250A-IEX |
0 sa 60 grad |
RS -232 / 422/485 |
– |
2 |
ATEX, C1D2, IECEX |
|
NPORT IA5250A-T-IEX |
-40 sa 75 grad |
RS -232 / 422/485 |
– |
2 |
ATEX, C1D2, IECEX |
|
NPORT IA5250AI-IEX |
0 sa 60 grad |
RS -232 / 422/485 |
2 kV |
2 |
ATEX, C1D2, IECEX |
|
NPORT IA5250AI-T-IEX |
-40 sa 75 grad |
RS -232 / 422/485 |
2 kV |
2 |
ATEX, C1D2, IECEX |
|
NPORT IA5450A |
0 sa 60 grad |
RS -232 / 422/485 |
– |
4 |
ATEX, C1D2, IECEX |
|
NPORT IA5450A-T |
-40 sa 75 grad |
RS -232 / 422/485 |
– |
4 |
ATEX, C1D2, IECEX |
|
NPORT IA5450AI |
0 sa 60 grad |
RS -232 / 422/485 |
2 kV |
4 |
ATEX, C1D2, IECEX |
|
NPort IA5450AI-T |
-40 sa 75 grad |
RS -232 / 422/485 |
2 kV |
4 |
ATEX, C1D2, IECEX |
Aċċessorji (mibjugħ separatament)
Kejbils
|
CBL-F9M 9-150 |
Db9 femminili għal db9 kejbil tas-serje maskili, 1.5 m |
|
CBL-F9M 9-20 |
Db9 femminili għal db9 kejbil tas-serje maskili, 20 cm |
|
CBL-RJ458P -100 |
8- pin rj45 cat5 cable ethernet, 1 m |
|
Cbl-rj45sf 9-150 |
8- pin rj45 għal db25 kejbil tas-serje maskili bi lqugħ, 1.5m |
Konnetturi
|
ADP-RJ458P-DB9F |
DB9 Femminili għall-konnettur RJ45 |
|
Mini DB9F-TO-TB |
Konnettur tal-blokka tat-terminal femminili db9 |
Qawwa Kurduni
|
CBL-PJTB -10 |
Plagg tal-kanna li ma jissakkarx għal kejbil tal-wajer vojt |
Qawwa Provvisti
|
Dr -4524 |
45W / 2A DIN-RAIL 24 VDC Provvista ta 'Enerġija b'Universal 85 sa 264 VAC jew 120 sa 370 VDC Input, -10 sa 50 grad C temperatura operattiva |
|
Dr -120-24 |
120W / 2.5A DIN-RAIL 24 VDC Provvista ta 'Enerġija b'Universal 88 sa 132 VAC jew 176 sa 264 Input VAC minn Swiċċ, jew 248 sa 370 VDC Input, -10} sa 60 grad Temperatura operattiva |
|
Dr -75-24 |
75W / 3.2A DIN-RAIL 24 VDC Provvista ta 'Enerġija b'Universal 85 sa 264 VAC jew 120 sa 370 VDC Input, -10 sa 60 grad Temperatura operattiva |
Immuntar tal-ħajt Settijiet
|
Wk -36-02 |
Kit Din-Rail / Mounting Wall, 2 pjanċi, 6 viti Mudelli applikabbli: NPORT IA5150A NPORT IA5250A |
|
Wk -51-01 |
Kit tal-immuntar tal-ħajt b'2 pjanċi (51.6 x 67 x 2 mm) u 6 viti Mudelli applikabbli: NPORT IA5450A |
