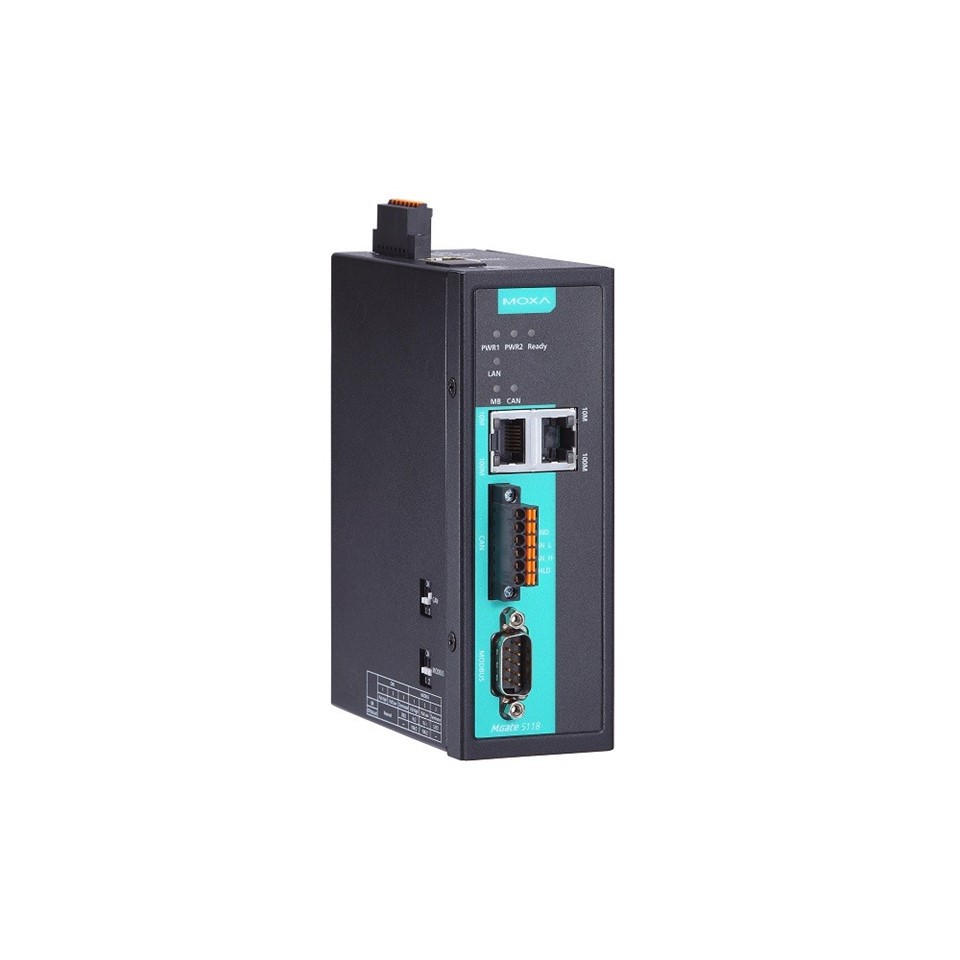

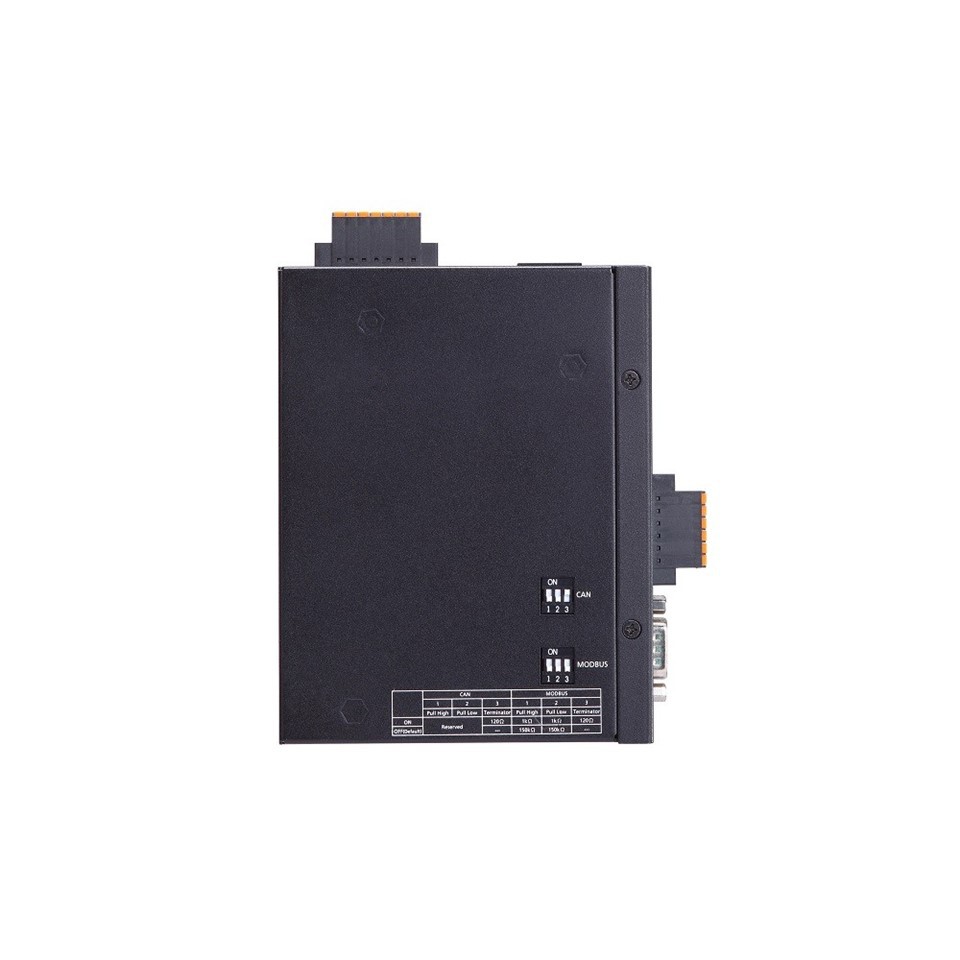

MoxaMgate 5118 1-Port Can-J1939 għal MODBUS / PROFINET / ETHERNET / IP GATEWAYS

Introduzzjoni

MoxA MGATE 5118 Gateways tal-Protokoll Industrijali jappoġġjaw il-protokoll SAE J1939, li huwa bbażat fuq bus CAN (netwerk taż-żona tal-kontrollur). SAE J1939 jintuża biex jimplimenta komunikazzjoni u dijanjostiċi fost il-komponenti tal-vettura, ġeneraturi tal-magni tad-diżil, u magni tal-kompressjoni, u huwa adattat għall-industrija tat-trakkijiet heavy-duty u s-sistemi tal-enerġija tal-backup. Issa huwa komuni li tuża unità ta 'kontroll tal-magna (ECU) biex tikkontrolla dawn it-tipi ta' apparati, u aktar u aktar applikazzjonijiet qed jużaw PLCs għall-awtomazzjoni tal-proċess biex jimmonitorjaw l-istatus ta 'apparati J1939 konnessi wara l-ECU.

MOXA MGATE 5118 Gateways jappoġġjaw il-konverżjoni ta 'dejta J1939 għal protokolli Modbus RTU / ASCII / TCP, Ethernet / IP, jew Profinet biex jappoġġjaw ħafna mill-applikazzjonijiet PLC. Apparat li jappoġġja l-protokoll J1939 jista 'jiġi mmonitorjat u kkontrollat minn sistemi PLCs u SCADA li jużaw il-protokolli Modbus RTU / ASCII / TCP, Ethernet / IP, u Profinet. Bil-Moxa Mgate 5118, tista 'tuża l-istess portal f'varjetà ta' ambjenti PLC.

Key-in-free J1939 Kmand

Il-protokoll J1939 huwa ddisinjat biex jirkupra firxa wiesgħa ta 'dejta minn apparati CAN-J1939. Biex telimina l-ħtieġa li tkun ċavetta fil-kmandi kollha tal-J1939 fil-portal bl-idejn, Moxa Mgate 5118 Gateways tista 'tiskopri awtomatikament il-kmandi tal-ħruġ użati mill-apparat CAN.

Bi klikk waħda fil-console tal-web, il-kmandi kollha tal-ħruġ mill-apparat CAN tiegħek jiġu skoperti awtomatikament mill-portal. Il-kmandi jintwerew fil-lista tal-kmand tal-console tal-web, u mbagħad jistgħu jiġu modifikati aktar mill-utent jekk ikun hemm bżonn. Moxa Mgate 5118 Gateways jagħmluha ħafna iktar faċli għall-utenti li jgħaqqdu l-PLCs ma 'apparati CAN.

A Varjetà ta ' Manutenzjoni Funzjonijiet

MoxA MGATE 5118 Gateways jappoġġjaw console tal-web għal konfigurazzjoni u manutenzjoni faċli, u l-funzjoni tal-monitoraġġ tat-traffiku inkorporat tissorvelja t-traffiku tal-protokoll J1939, li tippermetti lill-utenti jimmonitorjaw l-istatus ta 'apparati CANN Connected, inklużi għadd ta' żbalji, għadd ta 'pakketti, u bus-offline. Il-funzjoni tal-monitor tat-traffiku tista 'tintuża wkoll biex issolvi l-apparati CAN. L-għodda dijanjostika tgħin lill-utenti jiċċekkjaw l-issettjar tal-apparat CAN u jindikaw id-disponibbiltà tal-apparat CAN billi jaqraw l-indirizz tan-netwerk J1939. Barra minn hekk, Moxa MGate 5118 Gateways għandhom funzjoni ta 'lista diretta inkorporata għal meta żewġ apparati J1939 jew aktar huma konnessi ma' l-istess xarabank CAN. Din il-funzjoni turi l-PGN u l-indirizz tal-pakketti trażmessi minn kull apparat, u jagħti lill-utenti l-abbiltà li jġorru t-tagħbija tal-bus CAN.

Biex tiskopri kejbils sfużi, MoxA MGATE 5118 Gateways jappoġġjaw il-funzjonijiet ta 'monitoraġġ tal-istatus u protezzjoni kontra l-ħsarat. Il-funzjoni ta 'monitoraġġ tal-istatus tinnotifika PLC meta l-kejbil bejn il-portal u l-apparat CAN ikun maħlul. Barra minn hekk, il-funzjoni tal-protezzjoni tal-ħsarat tesegwixxi azzjonijiet definiti minn qabel mill-utent meta l-kejbil bejn il-portal u l-PLC ikun maħlul.

Karatteristiċi u Benefiċċji

Jikkonverti J1939 għal MODBUS, PROFINET, jew ETHERNET / IP
Jappoġġja Modbus RTU / ASCII / TCP Master / Client u Slave / Server
Jappoġġja adapter Ethernet / IP
Jappoġġja l-Apparat Profinet IO
Jappoġġja l-protokoll J1939
Konfigurazzjoni mingħajr sforz permezz ta 'wizard ibbażat fuq il-web
Ethernet built-in kaskata għal wajers faċli
Monitoraġġ tat-traffiku inkorporat / informazzjoni dijanjostika għal issolvi l-problemi faċli
Karta MicroSD għal backup / duplikazzjoni tal-konfigurazzjoni u zkuk tal-avvenimenti
Monitoraġġ tal-Istatus u Protezzjoni tal-Ħsarat għal Manutenzjoni Faċli
Tista 'xarabank u port tas-serje bi protezzjoni ta' iżolament ta '2 kV
-40 sa 75 grad ta 'mudelli ta' temperatura operattiva wiesgħa disponibbli
Karatteristiċi tas-sigurtà bbażati fuq IEC 62443

Speċifikazzjonijiet

Ethernet Interface

10 / 100baset (x) Portijiet (RJ45 konnettur)

Konnessjoni Auto MDI / MDI-X

Manjetiku Iżolament Protezzjoni

1.5 kV (built-in)

Ethernet Softwer Karatteristiċi

Industrijali Protokolli	Modbus TCP Client (Master), Modbus TCP Server (Slave), Apparat Profinet IO, Ethernet / IP Scanner, Ethernet / IP Adapter
Konfigurazzjoni Għażliet	Web Console (HTTP / HTTPS), Utilità tat-Tiftix tal-Apparat (DSU), Telnet Console
Ġestjoni	ARP, Klijent DHCP, DNS, HTTP, HTTPS, SMTP, SNMP Trap, SNMPV1 / V2C / V3, TCP / IP, Telnet, SSH, UDP, Klijent NTP
MIB	RFC1213, RFC1317
ĦinĠestjoni	Klijent NTP

Sigurtà Funzjonijiet

Awtentikazzjoni

Database lokali

Encryption

Https, aes -128, aes -256, sha -256

Sigurtà Protokolli

SNMPV3

Trap SNMPV2C

HTTPS (TLS 1.3)

Serje Interface

Console Port	Rs -232 (txd, rxd, gnd), 8- pin rj45 (115200, n, 8, 1)
LE. ta ' Portijiet	1
Konnettur	Raġel db9
Serje Standards	RS -232 / 422/485
Baudrat	50 bps sa 921.6 kbps
Data Bits	7, 8
Parità	Xejn, anke, fard, spazju, marka
Waqqaf Bits	1, 2
Fluss Kontroll	Rts toggle (rs -232 biss), rts / cts
Iġbed Għoli / baxx Resister għal Rs-485	1 kilo-ohm, 150 kilo-ohms
Terminatur għal Rs-485	120 ohm
Iżolament	2 kV

Serje Sinjali

Rs-232	TXD, RXD, RTS, CTS, DTR, DSR, DCD, GND
Rs-422	Tx +, tx-, rx +, rx-, gnd
Rs -485-2w	Data +, data-, gnd
Rs -485-4w	Tx +, tx-, rx +, rx-, gnd

Serje Softwer Karatteristiċi

Konfigurazzjoni Għażliet	Console tas-serje
Industrijali Protokolli	J1939, Modbus RTU / ASCII Master, Modbus RTU / ASCII Slave

ModbusRTU / ASCII

Mod	Kaptan, skjav
Funzjonijiet Appoġġjat	1, 2, 3, 4, 5, 6, 15, 16, 23
Massimu. LE. ta ' Kmandi	128

Modbus TCP

Mod	Klijent (kaptan), server (skjav)
Funzjonijiet Appoġġjat	1, 2, 3, 4, 5, 6, 15, 16, 23
Massimu. LE. ta ' Klijent Konnessjonijiet	16
Massimu. LE. ta ' ServerKonnessjonijiet	32
Massimu. LE. ta ' Kmandi	128

Profinet

Mod	Apparat IO
Massimu. LE. ta ' Io Kontrollur Konnessjonijiet	1 (għal Aqra / Ikteb)
Input Data Daqs	512 bytes
Output Data Daqs	512 bytes

Ethernet / IP

Mod	Skaner, adapter
CIP Oġġetti Appoġġjat	Identità, router tal-messaġġi, assemblaġġ, maniġer tal-konnessjoni, interface TCP / IP, link Ethernet, port
Massimu. LE. ta ' Skaner Konnessjonijiet	1 (għal qari biss), 1 (għal aqra / tikteb)
Massimu. LE. ta ' Adapter Konnessjonijiet	4
Input Data Daqs	496 bytes
Output Data Daqs	496 bytes

Jista ' Interface

Industrijali Protokolli	J1939
LE. ta ' Portijiet	1
Konnettur	Terminal tal-Euroblock tat-tip tar-Rebbiegħa
Baudrat	250 kbps, 500 kbps, 1 mbps
Terminatur	120 ohm
Iżolament	2 kV (built-in)

J1939

Massimu. LE. ta ' Kmandi	256
Input Data Daqs	2048 bytes
Output Data Daqs	2048 bytes

Memorja

microSD Slot

Sa 32 GB (SD 2. 0 kompatibbli)

Qawwa Parametri

Input Vultaġġ	12 sa 48 VDC
Input Kurrent	416 MA @ 12 VDC
Qawwa Konnettur	Terminal tal-Euroblock tat-tip tar-Rebbiegħa

Rilejs

Kuntatt Kurrent Klassifikazzjoni

Tagħbija reżistiva: 2 a @ 30 vdc

Fiżiku Karatteristiċi

Akkomodazzjoni	Metall
IP Klassifikazzjoni	IP30
Dimensjonijiet	45.8 x 105 x 134 mm (1.8 x 4.13 x 5.28 in)
Piż	589 g (1.30 lb)

Ambjentali Limiti

Topera Temperatura

Mgate 5118: 0 sa 60 grad (32 sa 140 grad F)

Mgate 5118- t: -40 sa 75 grad (-40 sa 167 grad f)

Ħażna Temperatura (Pakkett inklużi)

-40 sa 85 grad (-40 sa 185 grad F)

Ambjentali Relattiv Umdità

5 sa 95% (li ma jikkondensax)

Standards u Ċertifikazzjonijiet

Sigurtà	En 62368-1, ul 61010-2-201
EMC	En 61000-6-2 / -6-4
Emi	CISPR 32, FCC Parti 15B Klassi A
EMS	IEC 61000-4-2 ESD: Kuntatt: 8 kV; Arja: 15 kV IEC 61000-4-3 RS: 80 MHz sa 1 GHz: 10 V / M IEC 61000-4-4 eft: qawwa: 4 kV; Sinjal: 4 kV IEC 61000-4-5 Surge: Power: 2 kV; Sinjal: 2 kV IEC 61000-4-6 CS: 150 kHz sa 80 MHz: 10 V / m; Sinjal: 10 V / m IEC 61000-4-8 pfmf
Perikoluż Postijiet	Atex, Diviżjoni 2 tal-Klassi I, IECEX
Freefall	IEC 60068-2-32
Xokk	IEC 60068-2-27
Vibrazzjoni	IEC 60068-2-6, IEC 60068-2-64

Mtbf

Ħin	727,873 siegħa
Standards	Telcordia SR332

Pakkett Kontenut

Apparat

1 x mgate 5118 Gateway Series

Installazzjoni Kit

1 x Din-rail Kit

Dokumentazzjoni

1 x Gwida ta 'Installazzjoni Quick

1 x Karta tal-Garanzija

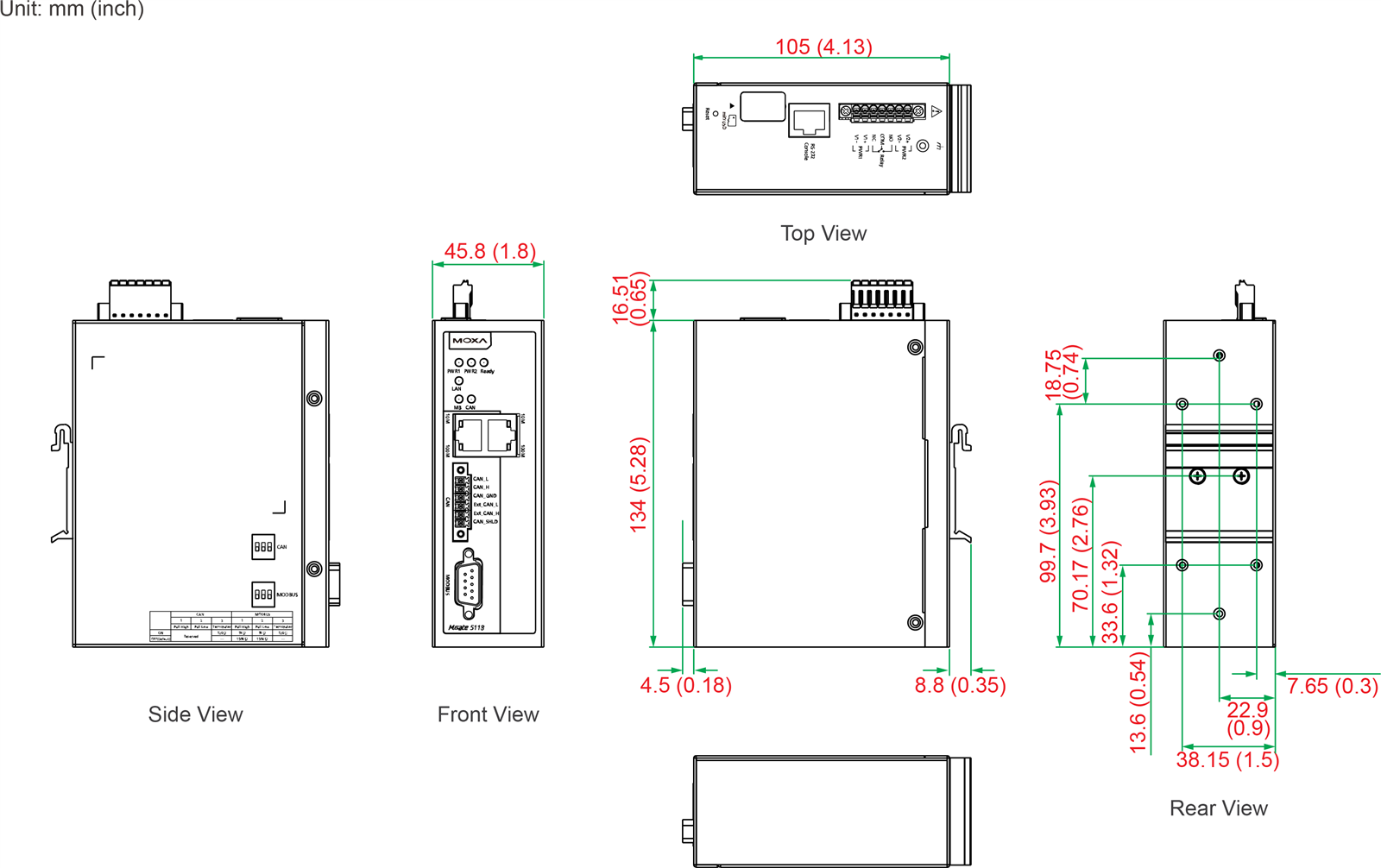

Dimensjonijiet

Tordna Informazzjoni

Mudell Isem	Topera Temp.
Mgate 5118	0 sa 60 grad
Mgate 5118- t	-40 sa 75 grad

Aċċessorji (mibjugħ separatament)

Kejbils

CBL-F9M 9-150	Db9 femminili għal db9 kejbil tas-serje maskili, 1.5 m
CBL-F9M 9-20	Db9 femminili għal db9 kejbil tas-serje maskili, 20 cm
Cbl-rj45f 9-150	8- pin rj45 għal db9 femminili kejbil tas-serje, 1.5m
Cbl-rj45sf 9-150	8- pin rj45 għal db9 femminili kejbil tas-serje bi lqugħ, 1.5m
