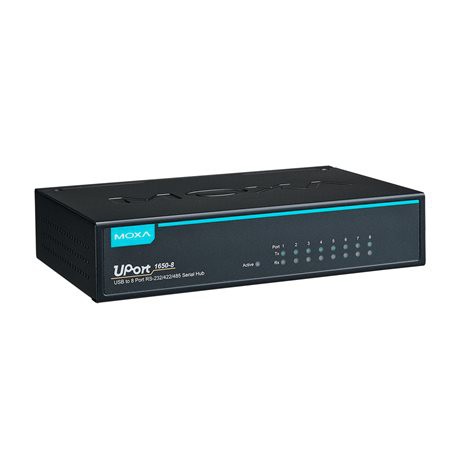

MoxaUport 1650-8 8- port rs -232 / 422/485 USB-TO-Serial Converters
Karatteristiċi u Benefiċċji
- Hi-Speed USB 2. 0 għal rati ta 'trasmissjoni tad-dejta USB sa 480 Mbps
- 921.6 kbps massimu baudrat għal trasmissjoni ta 'dejta mgħaġġla
- Sewwieqa Real Com u Tty għal Windows, Linux, u MacOS
- Mini-db 9- adapter femminili għal terminal-block għal wajers faċli
- LEDs biex jindikaw attività USB u TXD / RXD
- Protezzjoni ta 'iżolament ta' 2 kV (għal mudelli "-i")
Introduzzjoni
Moxa Uport 1650-8 USB-to-Serial Converters huwa l-aċċessorju perfett għal laptop jew kompjuters tax-xogħol li m'għandhomx port tas-serje. Huma essenzjali għall-inġiniera li għandhom bżonn jgħaqqdu apparati tas-serje differenti fil-qasam jew konvertituri tal-interface separati għal apparati mingħajr port COM standard jew konnettur DB9.
Moxa Uport 1650-8 jikkonverti minn USB għal Rs -232 / 422/485. Il-prodotti kollha huma kompatibbli ma 'apparati tas-serje wirt, u jistgħu jintużaw ma' strumentazzjoni u applikazzjonijiet tal-punt tal-bejgħ.
Speċifikazzjonijiet
USB Interface
|
Veloċità |
12 Mbps, 480 Mbps |
|
USB Konnettur |
USB Tip B. |
|
USB Standards |
USB 1.1 / 2. 0 konformi |
Serje Interface
|
LE. ta ' Portijiet |
Uport 1200 Mudelli: 2 Uport 1400 Mudelli: 4 Uport 1600-8 Mudelli: 8 Uport 1600-16 Mudelli: 16 |
|
Konnettur |
Raġel db9 |
|
Baudrat |
50 bps sa 921.6 kbps |
|
Data Bits |
5, 6, 7, 8 |
|
Waqqaf Bits |
1, 1.5, 2 |
|
Parità |
Xejn, anke, fard, spazju, marka |
|
Fluss Kontroll |
XON RTS / CTS XON / XOFF |
|
LE. ta ' Portijiet |
Uport 1200 Mudelli: 2 Uport 1400 Mudelli: 4 Uport 1600-8 Mudelli: 8 Uport 1600-16 Mudelli: 16 |
|
Iżolament |
2 kV (Mudelli I) |
|
Serje Standards |
Uport 1410 / 1610-8 / 1610-16: rs -232 Uport 1250 / 1250i / 1450 / 1650-8 / 1650-16: rs -232, rs {-422, rs {-485 |
Serje Sinjali
|
Rs-232 |
TXD, RXD, RTS, CTS, DTR, DSR, DCD, GND |
|
Rs-422 |
Tx +, tx-, rx +, rx-, gnd |
|
Rs -485-4w |
Tx +, tx-, rx +, rx-, gnd |
|
Rs -485-2w |
Data +, data-, gnd |
Serje Softwer Karatteristiċi
|
Twieqi Sewwieqa |
Windows 11/10 / 8.1 / 8/7 / vista / xp / me / 98/95 Windows Server 2022/2019/2016/2012 R2 / 2012/2008 R2 / 2008/2003 / 2000 / NT |
|
Linux Sewwieqa |
Verżjonijiet tal-qalba: 6.x, 5.x, 4.x, 3.x, 2.6.x u 2.4.x |
|
Mac Sewwieqa |
Verżjonijiet MacOS: 10.12 sa 10.15, 11.x |
|
Virtwali Magna |
VMware Fusion (Windows fuq MacOS 10.12 sa 11.x) VMware ESXI (Kernel Linux 4) Parallels Desktop (Windows on MacOS 10.12 sa 11.x) |
|
ARM® ibbażat Pjattaforma Appoġġ |
Kernel Linux 5.x / 4.x |
|
Android API |
Android 3.1.x u aktar tard |
Qawwa Parametri
|
Input Vultaġġ |
Uport 1250/1410/1450: 5 VDC Uport 1250i / 1400 / 1600-8 Mudelli: 12 sa 48 VDC Uport 1600-16 Mudelli: 100 sa 240 Vac |
|
Input Kurrent |
Uport 1250: 360 mA @ 5 vdc Uport 1250i: 200 Ma @ 12 VDC Uport 1410/1450: 260 Ma @ 12 VDC Uport 1450i: 360 Ma @ 12 VDC Uport 1610-8 / 1650-8: 580 Ma @ 12 Vdc Uport 1600-16 Mudelli: 220 Ma @ 100 Vac |
Fiżiku Karatteristiċi
|
Akkomodazzjoni |
Metall |
|
Dimensjonijiet |
Uport 1250 / 1250i: 77 x 26 x 111 mm (3.03 x 1.02 x 4.37 in) Uport 1410/1450 / 1450i: 204 x 30 x 125 mm (8.03 x 1.18 x 4.92 in) Uport 1610-8 / 1650-8: 204 x 44 x 125 mm (8.03 x 1.73 x 4.92 in) Uport 1610-16 / 1650-16: 440 x 45.5 x 198.1 mm (17.32 x 1.79 x 7.80 in) |
|
Piż |
Uport 125 0 / 1250i: 180 g (0.40 lb) Uport 1410/1450 / 1450i: 720 g (1.59 lb) Uport 1610-8 / 1650-8: 835 g (1.84 lb) Uport 1610-16 / 1650-16: 2,475 g (5.45 lb) |
Ambjentali Limiti
|
Ħażna Temperatura (Pakkett inklużi) |
-20 sa 75 grad (-4 sa 167 grad F) |
|
Ambjentali Relattiv Umdità |
5 sa 95% (li ma jikkondensax) |
|
Topera Temperatura |
Uport 12 0 0 Mudelli: 0 sa 60 grad (32 sa 140 grad F) Uport 14 0 0 // 1600-8 / {1600-16 mudelli: 0 sa 55 grad (32 sa 131 grad f) |
Standards u Ċertifikazzjonijiet
|
EMC |
EN 55032/35 |
|
Emi |
CISPR 32, FCC Parti 15B Klassi A |
|
EMS |
IEC 61000-4-2 ESD: Kuntatt: 4 kV; Arja: 8 kV IEC 61000-4-3 RS: 80 MHz sa 1 GHz: 3 V / M IEC 61000-4-4 eft: qawwa: 1 kV IEC 61000-4-5 Surge: Power: 1 KV IEC 61000-4-6 CS: 150 kHz sa 80 MHz: 3 v / m IEC 61000-4-8 pfmf |
|
Sigurtà |
Uport 1200 / 1600-16 Mudelli: ul 60950-1 Uport 1400 / 1600-8 Mudelli: ul / iec 62368-1 |
Dikjarazzjoni
|
Prodott aħdar |
Rohs, crohs, weee |
Mtbf
|
Ħin |
UPORT 1250 / 1250I: 563,179 HRS UPORT 1410: 394,441 HRS Uport 1450 / 1450i: 546,770 hrs Uport 1610-8: 208,413 hrs Uport 1650-8: 186,567 hrs Uport 1610-16: 138,704 hrs Uport 1650-16: 120,001 hrs |
|
Standards |
Uport 1250 / 1250i / 1410/1450 / 1450i: TelCordia (BellCore) Standard Uport 1610-8 / {1650-8 / {1610-16 / {{1650-16: Mil-hdbk -217 F f |
Pakkett Kontenut
|
Apparat |
1 x Uport 1200/1400/1600 Serje USB-To-Serial Converter |
|
Kejbil |
1 X USB Tip A MALE TO USB TIP B MALE |
|
Konnetturi |
1 X Mini DB9F-TO-TB (UPORT 1250/1450/1650 Mudelli) |
|
Provvista ta 'enerġija |
1 x Adapter tal-Qawwa, Universali (Uport 1250i / 1450 / 1450i / 1600-8) 1 x CORD POWER (UPORT 1600-16) |
|
Kit tal-Installazzjoni |
1 X Mudelli ta 'Mounting Rack-Mount |
|
Dokumentazzjoni |
1 x Gwida ta 'Installazzjoni Quick 1 x Karta tal-Garanzija |
Tordna Informazzjoni
|
Mudell Isem |
USB Interface |
Serje Standards |
LE. ta ' Serje Portijiet |
Iżolament |
Akkomodazzjoni Materjal |
Topera Temp. |
|
Uport 1250 |
USB 2. 0 |
RS -232 / 422/485 |
2 |
– |
Metall |
0 sa 55 grad |
|
Uport 1250i |
USB 2. 0 |
RS -232 / 422/485 |
2 |
2 kV |
Metall |
0 sa 55 grad |
|
Uport 1410 |
USB 2. 0 |
Rs -232 |
4 |
– |
Metall |
0 sa 55 grad |
|
Uport 1450 |
USB 2. 0 |
RS -232 / 422/485 |
4 |
– |
Metall |
0 sa 55 grad |
|
Uport 1450i |
USB 2. 0 |
RS -232 / 422/485 |
4 |
2 kV |
Metall |
0 sa 55 grad |
|
Uport 1610-8 |
USB 2. 0 |
Rs -232 |
8 |
– |
Metall |
0 sa 55 grad |
|
Uport 1650-8 |
USB 2. 0 |
RS -232 / 422/485 |
8 |
– |
Metall |
0 sa 55 grad |
|
Uport 1610-16 |
USB 2. 0 |
Rs -232 |
16 |
– |
Metall |
0 sa 55 grad |
|
Uport 1650-16 |
USB 2. 0 |
RS -232 / 422/485 |
16 |
– |
Metall |
0 sa 55 grad |
Aċċessorji (mibjugħ separatament)
Kejbils
|
Cbl-usba / b -100 |
USB 2. 0 kejbil, ittajpja a-to-type b, 1 m |
|
CN20070 |
10- pin rj45 sa db9 femminili kejbil |
|
NP21101 |
Db25 maskili għal db9 femminili kejbil għal Rs -232 trasmissjoni, 30 cm |
|
CBL-F9M 9-20 |
Db9 femminili għal db9 kejbil tas-serje maskili, 20 cm |
|
CBL-F9M 9-150 |
Db9 femminili għal db9 kejbil tas-serje maskili, 1.5 m |
|
Cbl-rj45sf 9-150 |
8- pin rj45 għal db9 femminili kejbil tas-serje bi lqugħ, 1.5m |
Konnetturi
|
Mini DB9F-TO-TB |
Konnettur tal-blokka tat-terminal femminili db9 |
|
ADP-RJ458P-DB9F |
DB9 Femminili għall-konnettur RJ45 |
|
A-ADP-RJ458P-DB9F-ABC01 |
DB9 femminili għall-konnettur rj45 għas-serje ABC -01 |
Immuntar Kits
|
DK-UP1200 |
DIN Rail (25x48.3 mm) b'2 viti (FMS M3x6)
Mudelli applikabbli: Uport 1250 Uport 1250i |
|
DK-UP1400 |
Kit Din-Rail / Mounting Wall, 2 pjanċi, 6 viti, u 2 pjanċi din-rail, 4 viti
Mudelli applikabbli: Uport 1410 Uport 1450 Uport 1450i Uport 1610-8 Uport 1650-8 |
Din-rail Immuntar Kits
|
Dk-up -14168 |
Kit Din-rail b'2 pjanċi (89 x 19 mm), 6 viti (fms m3 x 5 mm) għall-uport 14 {{1 {1 0}}}} 0 (v1.5.0 u wara) u 1600-8 (v1.4.0 u wara) mudelli
Mudelli applikabbli: Uport 1410 Uport 1450 Uport 1450i Uport 1610-8 Uport 1650-8 |
Immuntar tal-ħajt Kits
|
Wk -35-02 |
Kit li jwaqqaf il-ħajt b'2 pjanċi (35 x 24 x 1.2 mm) u 6 viti
Mudelli applikabbli: Uport 1250 Uport 1250i |
|
Wk -35-01 |
Kit li jwaqqaf il-ħajt b'2 pjanċi (35 x 44 x 2.5 mm) u 6 viti
Mudelli applikabbli: Uport 1410 Uport 1450 Uport 1450i Uport 1610-8 Uport 1650-8 |
|
Wk-up -14168 |
Kit li jwaqqaf il-ħajt b'2 pjanċi (35 x 44 mm), 6 viti (FMS M3 x 4 mm) għall-UPORT 1400 u {1600-8 mudelli
Mudelli applikabbli: Uport 1410 Uport 1450 Uport 1450i Uport 1610-8 Uport 1650-8 |
Immuntar tar-rack Kits
|
Wk -45-01 |
Kit li jwaqqaf ix-xtillieri, pjanċi b'forma ta '2 L, 6 viti, 45 x 57 x 2.5 mm
Mudelli applikabbli: Uport 1610-16 Uport 1650-16 |
Qawwa Adapters
|
PWR -12150- WP-S4 |
Plagg tal-kanna tal-illokkjar bi 12 VDC, 1.5 a, 1 0 0 sa 240 Vac, mingħajr plagg, 0 sa 40 grad temperatura operattiva
Mudelli applikabbli: Uport 1250 Uport 1250i Uport 1410 Uport 1450 Uport 1450i Uport 1610-8 Uport 1650-8 |
Qawwa Kurduni
|
PWC-C13EU -3 b -183 |
Korda tal-qawwa bil-plagg tal-UE / KR, 1.83 m
Mudelli applikabbli: Uport 1610-16 Uport 1650-16 |
|
PWC-C13US -3 b -183 |
Korda tal-qawwa magħna plug, 1.83 m
Mudelli applikabbli: Uport 1610-16 Uport 1650-16 |
|
PWC-C13CN -3 b -183 |
Korda tal-qawwa bi plagg CN bi tliet partijiet, 1.83 m
Mudelli applikabbli: Uport 1610-16 Uport 1650-16 |
|
PWC-C13JP -3 b -183 |
Korda tal-qawwa bil-plagg JP, 7A / 125V, 1.83 m
Mudelli applikabbli: Uport 1610-16 Uport 1650-16 |
|
PWC-C13UK -3 b -183 |
Korda tal-enerġija bil-plagg tar-Renju Unit, 1.83 m
Mudelli applikabbli: Uport 1610-16 Uport 1650-16 |
|
PWC-C13AU -3 b -183 |
Korda tal-qawwa bil-plagg Au, 1.83 m
Mudelli applikabbli: Uport 1610-16 Uport 1650-16 |
