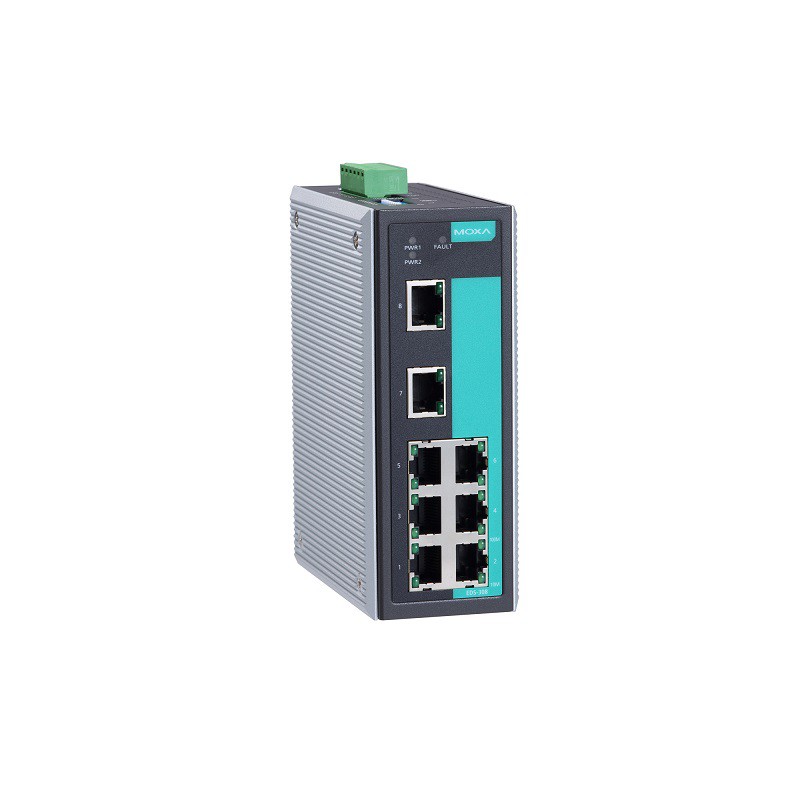

Moxa eds -3088- Port swiċċijiet Ethernet mhux immaniġġjati

Introduzzjoni

Moxa eds -308 L-iswiċċijiet Ethernet jipprovdu soluzzjoni ekonomika għall-konnessjonijiet Ethernet industrijali tiegħek. Moxa eds -308 8- L-iswiċċijiet tal-port jiġu b'funzjoni ta 'twissija tar-relay mibnija li twissi l-inġiniera tan-netwerk meta jseħħu fallimenti tal-enerġija jew pawżi tal-port. Barra minn hekk, l-iswiċċijiet huma ddisinjati għal ambjenti industrijali ħorox, bħalma huma l-postijiet perikolużi definiti mill-klassi 1 Div. 2 u l-istandards taż-żona ATEX 2.

Moxa eds -308 swiċċijiet jikkonformaw mal-istandards FCC, UL, CE u jappoġġjaw jew firxa standard ta 'temperatura operattiva ta' -10 sa 60 grad jew firxa ta 'temperatura operattiva wiesgħa ta' -40 sa 75 grad. L-iswiċċijiet kollha fis-serje jgħaddu minn test ta '100% burn-in biex jiżguraw li jissodisfaw il-bżonnijiet speċjali ta' applikazzjonijiet ta 'kontroll tal-awtomazzjoni industrijali. L-eds -308 swiċċijiet jistgħu jiġu installati faċilment fuq ferrovija DIN jew f'kaxxa ta 'distribuzzjoni.

Karatteristiċi u Benefiċċji

Twissija tal-ħruġ tar-relay għal falliment tal-enerġija u allarm tal-pawra tal-port
Xandir tal-protezzjoni tal-maltemp
-40 sa 75 grad wiesgħa ta 'temperatura operattiva (mudelli -t)

Speċifikazzjonijiet

Input / output Interface

Allarm Kuntatt Kanali

1 Relay Output b'kapaċità ta 'ġarr kurrenti ta' 1 a @ 24 vdc

Ethernet Interface

10 / 100BASET (X) PORTI (KONNETTUR RJ45)

Eds -308 / 308- t: 8

Eds -308- m-sc / 308- m-sc-t / {308- s-sc / {308- s-sc-t / {308- s-sc -80: 7

EDS-308-MM-SC/308-MM-SC-T/308-MM-ST/308-MM-ST-T/308-SS-SC/308-SS-SC-T/

308- SS-SC -80: 6

Il-mudelli kollha jappoġġjaw:

Veloċità tan-negozjar awtomatiku

Mod sħiħ / nofs duplex

Konnessjoni Auto MDI / MDI-X

Portijiet 100BASEFX (konnettur SC multi-modalità)

Eds -308- m-sc: 1

Eds -308- m-sc-t: 1

Eds -308- mm-sc: 2

Eds -308- mm-sc-t: 2

Portijiet 100BASEFX (konnettur ST multi-modalità)

Eds -308- mm-st: 2

Eds -308- mm-ST-t: 2

Portijiet 100BASEFX (konnettur SC ta 'mod wieħed)

Eds -308- s-sc: 1

Eds -308- s-sc-t: 1

EDS -308- SS-SC: 2

EDS -308- SS-SC-T: 2

Portijiet 100BASEFX (konnettur SC ta 'mod wieħed, 80 km)

Eds -308- s-sc -80: 1

EDS -308- SS-SC -80: 2

Standards

IEEE 802.3 għal 10baset

IEEE 802.3U għal 100BaSet (X) u 100BASEFX

IEEE 802.3x għall-kontroll tal-fluss

Fibra ottika

		100BASEFX
		Multi-modalità		Mod wieħed (40 km)	Mod wieħed (80 km)
Tip tal-kejbil tal-fibra		OM1	50/125 µm	G.652	G.652
			800 MHz x km
Distanza tipika		4 km	5 km	40 km	80 km
Tul tal-mewġa	Tipiku (nm)	1300		1310	1550
	TX Range (NM)	1260 sa 1360		1280 sa 1340	1530 sa 1570
	RX Firxa (NM)	1100 sa 1600		1100 sa 1600	1100 sa 1600
Enerġija ottika	TX Firxa (DBM)	-10 għal -20		0 għal -5	0 għal -5
	RX Firxa (DBM)	-3 għal -32		-3 għal -34	-3 għal -34
	Baġit tal-Link (DB)	12		29	29
	Piena ta 'dispersjoni (DB)	3		1	1
Nota: Meta tikkonnettja transceiver tal-fibra ta 'mod wieħed, nirrakkomandaw li tuża attenwatur biex tevita ħsara kkawżata minn enerġija ottika eċċessiva. Nota: Ikkalkula d- "distanza tipika" ta 'transceiver speċifiku tal-fibra kif ġej: Baġit tal-Link (DB)> Piena ta' Dispersjoni (DB) + Telf ta 'Rabta Totali (DB).

Dip Swiċċ Konfigurazzjoni

Ethernet Interface

Allarm tal-waqfa tal-port

Swiċċ Proprjetajiet

Mac Tabella Daqs	2 kbits
Pakkett Buffer Daqs	768 K
Proċessar Tip	Aħżen u 'l quddiem

Qawwa Parametri

Input Kurrent	Eds {{0}} / 308- t: 0.07 a @ 24 vdc Eds {{0}} m-sc: 0.11 a @ 24 vdc Eds {{0}} s-sc / 308- s-sc -80: 0.12 a @ 24 vdc Eds {{0}} mm-sc / mm-st / ss-sc / 308- ss-sc -80: 0.15 a @ 24 vdc
Konnessjoni	1 li jista 'jinqala' 6- blokka tat-terminal tal-kuntatt (i)
Topera Vultaġġ	9.6 sa 60 VDC
Input Vultaġġ	Inputs doppji żejda 24/12/48 VDC
Reverse Polarità Protezzjoni	Appoġġjat
Tagħbija żejda Kurrent Protezzjoni	Appoġġjat

Fiżiku Karatteristiċi

Akkomodazzjoni	Metall
IP Klassifikazzjoni	IP30
Dimensjonijiet	53.6 x 135 x 105 mm (2.11 x 5.31 x 4.13 in)
Piż	790 g (1.75 lb)
Installazzjoni	Immuntar DIN-rail Immuntar tal-ħajt (b'kit mhux obbligatorju)

Ambjentali Limiti

Topera Temperatura	Mudelli Standard: {-10 sa 60 grad (14 sa 140 grad F) Temp wiesa '. Mudelli: -40 sa 75 grad (-40 sa 167 grad F)
Ħażna Temperatura (Pakkett inklużi)	-40 sa 85 grad (-40 sa 185 grad F)
Ambjentali Relattiv Umdità	5 sa 95% (li ma jikkondensax)

Standards u Ċertifikazzjonijiet

Sigurtà	UL 508 Ul 60950-1 CSA C22.2 No. 60950-1 en 62368 (LVD)
EMC	EN 55032/35
Emi	CISPR 32, FCC Parti 15B Klassi A
EMS	IEC 61000-4-2 ESD: Kuntatt: 6 kV; Arja: 8 kV IEC 61000-4-3 RS: 80 MHz sa 1 MHz: 20 V / M IEC 61000-4-4 eft: qawwa: 2 kV; Sinjal: 1 kV IEC 61000-4-5 Surge: Power: 2 kV; Sinjal: 2 kV IEC 61000-4-6 CS: 10 V
Perikoluż Postijiet	Atex Klassi I Diviżjoni 2
Vibrazzjoni	IEC 60068-2-6
Xokk	IEC 60068-2-27
Freefall	IEC 60068-2-32
Marittimu	DNV

Mtbf

Ħin

Eds -308 / 308- t: 2,972,907 hrs

Eds -308- m-sc / 308- m-sc-t / {308- s-sc / {308- s-sc-t / {308- s-sc -80: 2,646,710 hrs

Eds -308- mm-sc / 308- mm-sc-t / 308- mm-st / {308-}}}} mm-sst-t / {{308- ss-sc / {308- ss-ss-ss-ss-ss-ss-ss-ss-ss-ss-ss-ss-ss-ss-ss-ss-ss-ss-ss-ss-ss-ss-ss-ss-ss-ss-ss-ss-ss-ss-ss-ss-ss-ss-ss-ss-ss-ss-ss-ss-ss-ss-ss-ss-ss-ss-ss-ss-ss-ss-ss-ss-ss-ss-ss-sc-t / 308- ss-sc -80 2,382,553 siegħa

Standards

Mil-hdbk -217 f

Pakkett Kontenut

Apparat

1 x eds -308 swiċċ tas-serje

Installazzjoni Kit

1 x għatu, plastik, għall-port tal-fibra SC

2 x għatu, plastik, għall-port tal-fibra SC (mudelli -sc)

2 x għatu, plastik, għall-port tal-fibra st (mudelli)

Dokumentazzjoni

1 x Gwida ta 'Installazzjoni Quick 1 X Karta tal-Garanzija

Dimensjonijiet

Tordna Informazzjoni

Mudell Isem	10 / 100baset (x) Portijiet RJ45 Konnettur	100BASEFX PortijietMulti-modalità, ScKonnettur	100BASEFX PortijietMulti-modalità, StKonnettur	100BASEFX Portijiet Mod wieħed, Sc Konnettur	Topera Temp.
Eds -308	8	–	–	–	-10 sa 60 grad
Eds -308- t	8	–	–	–	-40 sa 75 grad
Eds -308- m-sc	7	1	–	–	-10 sa 60 grad
Eds -308- m-sc-t	7	1	–	–	-40 sa 75 grad
Eds -308- mm-sc	6	2	–	–	-10 sa 60 grad
Eds -308- mm-sc-t	6	2	–	–	-40 sa 75 grad
Eds -308- mm-st	6	–	2	–	-10 sa 60 grad
Eds -308- mm-ST-t	6	–	2	–	-40 sa 75 grad
Eds -308- s-sc	7	–	–	1	-10 sa 60 grad
Eds -308- s-sc-t	7	–	–	1	-40 sa 75 grad
EDS -308- SS-SC	6	–	–	2	-10 sa 60 grad
EDS -308- SS-SC-T	6	–	–	2	-40 sa 75 grad
Eds -308- s-sc -80	7	–	–	1	-10 sa 60 grad
EDS -308- SS-SC -80	6	–	–	2	-10 sa 60 grad

Aċċessorji (mibjugħ separatament)

Qawwa Provvisti

Dr -120-24	120W / 2.5A DIN-RAIL 24 VDC Provvista ta 'Enerġija b'Universal 88 sa 132 VAC jew 176 sa 264 Input VAC minn Swiċċ, jew 248 sa 370 VDC Input, -10} sa 60 grad Temperatura operattiva
Dr -4524	45W / 2A DIN-RAIL 24 VDC Provvista ta 'Enerġija b'Universal 85 sa 264 VAC jew 120 sa 370 VDC Input, -10 sa 50 grad C temperatura operattiva
Dr -75-24	75W / 3.2A DIN-RAIL 24 VDC Provvista ta 'Enerġija b'Universal 85 sa 264 VAC jew 120 sa 370 VDC Input, -10 sa 60 grad Temperatura operattiva
Mdr -40-24	DIN-RAIL 24 VDC Provvista ta 'enerġija b'40W / 1.7A, 85 sa 264 VAC, jew 120 sa 370 VDC input, -20 sa 70 grad temperatura operattiva
Mdr -60-24	DIN-RAIL 24 VDC Provvista ta 'Enerġija b'60W / 2.5A, 85 sa 264 VAC, jew 120 sa 370 VDC Input, -20 sa 70 grad Temperatura operattiva
