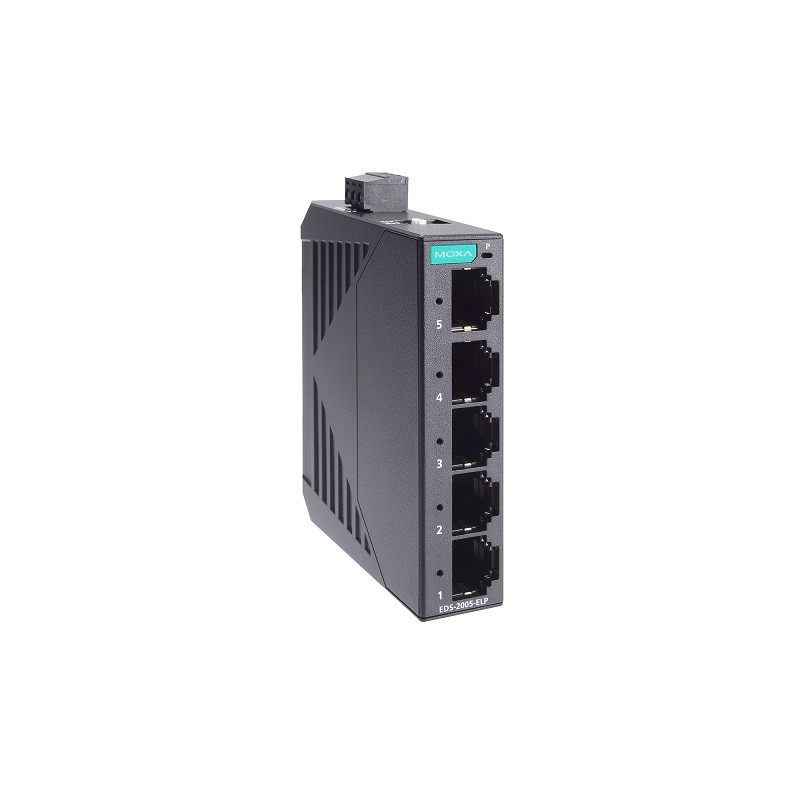

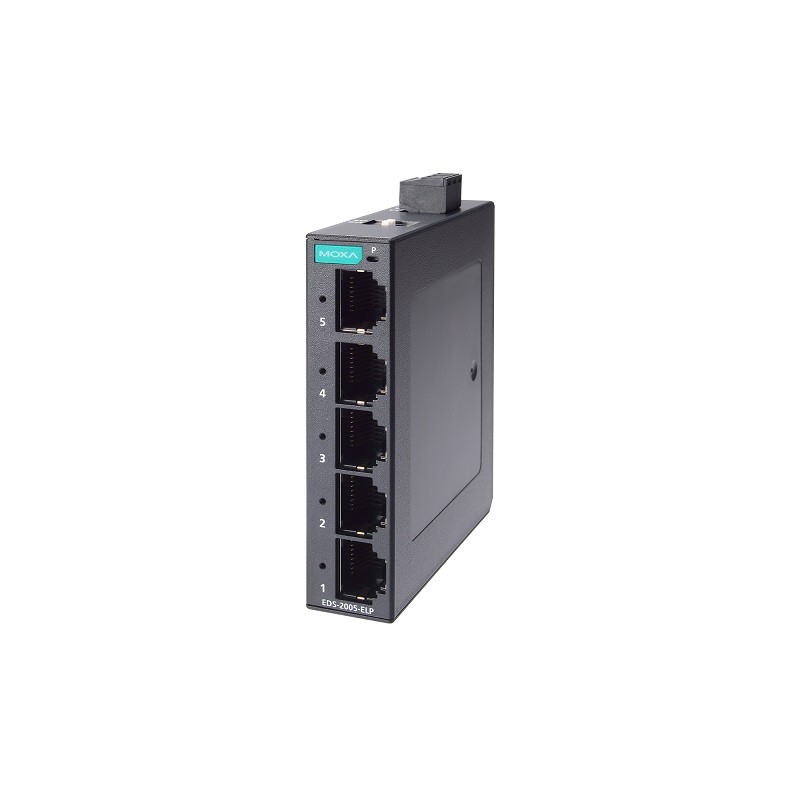

Moxa eds -2005- elpSwiċċijiet Ethernet mhux immaniġġjati fil-livell tad-dħul b'akkomodazzjoni tal-plastik

Introduzzjoni

Moxa eds -2005- Serje ELP ta 'swiċċijiet Ethernet industrijali għandhom ħames portijiet tar-ram 10 / 100m u akkomodazzjoni tal-plastik, li huma ideali għal applikazzjonijiet li jeħtieġu konnessjonijiet Ethernet industrijali sempliċi. Barra minn hekk, biex tipprovdi versatilità akbar għall-użu ma 'applikazzjonijiet minn industriji differenti, is-serje Moxa eds -2005- ELP tippermetti wkoll lill-utenti jippermettu jew iwaqqfu l-funzjoni tal-kwalità tas-servizz (QoS), u xandru l-protezzjoni tal-maltemp (BSP) bi swiċċijiet DIP fuq il-pannell ta' barra.

Moxa eds -2005- Serje ELP għandha input ta 'enerġija waħda 24/24/48 VDC, Immuntar Din-rail, u kapaċitajiet EMI / EMC ta' livell għoli. Minbarra d-daqs kompatt tagħha, is-serje EDS -2005- ELP għaddiet minn test ta '100% burn-in biex tiżgura li tiffunzjona b'mod affidabbli wara li tkun ġiet skjerata. Is-serje eds - 2005- EL għandha firxa ta 'temperatura operattiva standard ta' -10 sa 60 grad.

Moxa eds -2005- Is-serje ELP hija wkoll konformi mal-Klassi A Conformance Profinet A (CC-A), li tagħmel dawn l-iswiċċijiet adattati għan-netwerks tal-profinet.

Karatteristiċi u Benefiċċji

10 / 100BASet (x) (konnettur RJ45)
Daqs kompatt għal installazzjoni faċli
QoS appoġġat biex jipproċessa dejta kritika fit-traffiku qawwi
IP 40- Djar tal-plastik ratat
Konformi mal-Klassi A tal-Konformità tal-Profinet¹

* 1. Biss għall-mudelli bil-verżjoni tal-ħardwer 2. 0. 0 jew aktar tard.

Speċifikazzjonijiet

Ethernet Interfazzjon

10 / 100baset (x) Portijiet (RJ45 konnettur)

Mod sħiħ / nofs duplex

Konnessjoni Auto MDI / MDI-X

Veloċità tan-negozjar awtomatiku

Standards

IEEE 802.3 għal 10baset

IEEE 802.1p għall-klassi tas-servizz

IEEE 802.3U għal 100Baset (X)

IEEE 802.3x għall-kontroll tal-fluss

Swiċċ Proprjetajiet

Proċessar Tip	Aħżen u 'l quddiem
Mac Tabella Daqs	2 K
Pakkett Buffer Daqs	768 kbits

Dip Swiċċ Konfigurazzjoni

Ethernet Interfaccja

Kwalità tas-Servizz (QoS)², Xandir tal-protezzjoni tal-maltemp (BSP)

* 2. Li tippermetti l-iswiċċ QoS DIP se tippermetti wkoll filtrazzjoni multicast li timblokka t-traffiku LLDP & PROFINET PTCP-DELAY.

Qawwa Parametri

Konnessjoni	1 li jista 'jinqala' 3- blokka tat-terminal tal-kuntatt (i)
Input Kurrent	0. 039 a @ 24 vdc
Input Vultaġġ	24/12/48 VDC
Topera Vultaġġ	9.6 sa 60 VDC
Tagħbija żejda Kurrent Protezzjoni	Appoġġjat
Reverse Polarità Protezzjoni	Appoġġjat

Fiżiku Karatteristiċi

Dimensjonijiet	19 x 81 x 65 mm (0. 74 x 3.19 x 2.56 in)
Installazzjoni	Immuntar DIN-rail Immuntar tal-ħajt (b'kit mhux obbligatorju)
Piż	74 g (0. 16 lb)
Akkomodazzjoni	Plastik

Ambjentali Limiti

Ambjentali Relattiv Umdità	5 sa 95% (li ma jikkondensax)
Topera Temperatura	-10 sa 60 grad (14 sa 140 grad F)
Ħażna Temperatura (Pakkett inklużi)	-40 sa 85 grad (-40 sa 185 grad F)

Standards u Ċertifikazzjonijiet

Sigurtà	Ul 61010-2-201 En 62368-1
EMC	EN 55032/35 En 61000-6-2 / -6-4
Emi	CISPR 22, 32, FCC Parti 15B Klassi A
L-Awtorità tal-Approvazzjoni tat-T	IEC 61000-4-2 ESD: Kuntatt: 6 kV; Arja: 8 kV IEC 61000-4-3 RS: 80 MHz sa 1 GHz: 10 V / M IEC 61000-4-4 eft: qawwa: 2 kV; Sinjal: 2 kV IEC 61000-4-5 Surge: Power: 2 kV; Sinjal: 2 kV IEC61000-4-6 CS: 10 V IEC 61000-4-8 pfmf
Xokk	IEC 60068-2-27
Vibrazzjoni	IEC 60068-2-6
Il-waqgħa ħielsa	IEC 60068-2-32

Mtbf

Ħin	5,249,061 siegħa
Standards	Telcordia (Bellcore), Gb

Pakkett Kontenut

Apparat

1 x eds -2005 swiċċ tas-serje

Dokumentazzjoni

1 x Gwida ta 'Installazzjoni Quick

1 x Karta tal-Garanzija

Tordna Informazzjoni

Mudell Isem	10 / 100BASET (X) PORTI (KONNETTUR RJ45)	Akkomodazzjoni	Topera Temperatura
Eds -2005- elp	5	Plastik	-10 sa 60 grad

Aċċessorji (mibjugħ separatament)

Qawwa Provvisti

Mdr -40-24	DIN-RAIL 24 VDC Provvista ta 'enerġija b'40W / 1.7A, 85 sa 264 VAC, jew 120 sa 370 VDC input, -20 sa 70 grad temperatura operattiva
Mdr -60-24	DIN-RAIL 24 VDC Provvista ta 'Enerġija b'60W / 2.5A, 85 sa 264 VAC, jew 120 sa 370 VDC Input, -20 sa 70 grad Temperatura operattiva
