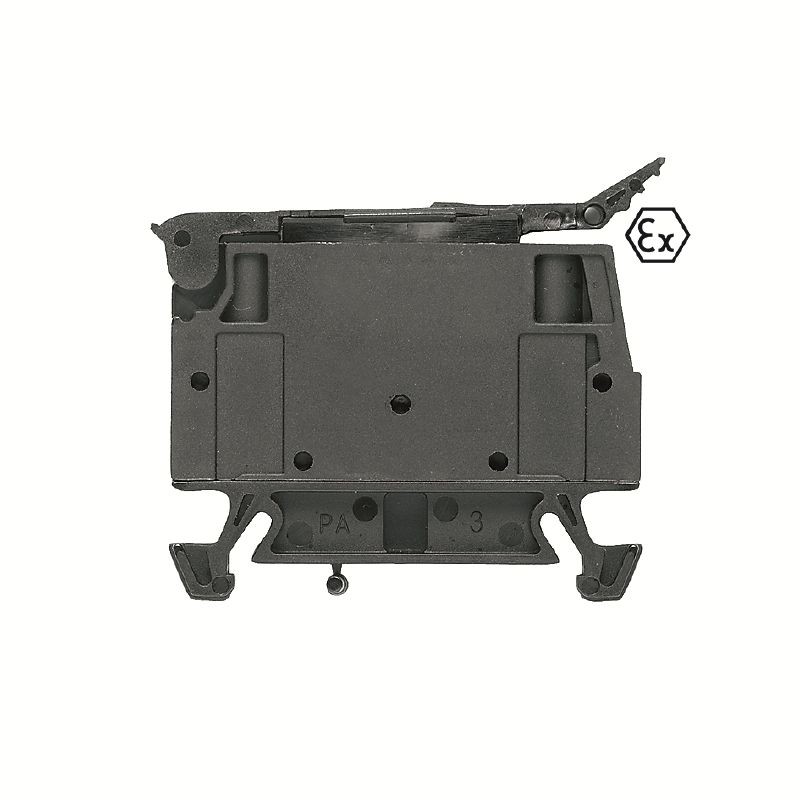

Weidmuller WSI 4 / ld 10-36 V AC / DC 2564350000

Verżjoni

Terminal tal-Fjus, konnessjoni bil-kamin, iswed, 4 mm², 6.3 a, 36 V, numru ta 'konnessjonijiet: 2, numru ta' livelli: 1, ts 35

Ordni Nru.

2564350000

Tip

Wsi 4 / ld 10-36 v ac / dc

Gtin (ean)

4050118581584

Qty.

50 oġġett

Fond

42.5 mm

Fond (pulzieri)

1.673 pulzier

Għoli

50.7 mm

Għoli (pulzieri)

1.996 pulzier

Wisa '

8 mm

Wisa '(pulzieri)

0. 315 pulzier

Piż nett

10.155 g

Temperatura tal-ħażna

-25 grad ... 55 grad

Temp operattiv kontinwu., Min.

-60 grad

Temp operattiv kontinwu., Max.

130 grad

ROHS Status ta 'Konformità

Konformi mal-eżenzjoni

Eżenzjoni tar-ROHS (jekk applikabbli / magħruf)

7CI

Jilħaq SVHC

L-ebda svhc hawn fuq 0. 1 wt%

Materjal

WEMID

Kulur

iswed

Klassifikazzjoni tal-Fjammabbiltà UL 94

V-0

Ċertifikat Nru (Atex)

DEMKO14ATEX1389U

Ċertifikat Nru (IECEX)

Iecexul14.0097U

Kurrent (Atex)

6.3 A

Sezzjoni trasversali tal-wajer max. (Atex)

4 mm²

Kurrent (IECEX)

6.3 A

Sezzjoni trasversali tal-wajer max. (IECEX)

4 mm²

Immarkar en 60079-7

Ex ec ii c gc

Ex 2014/34 / tikketta tal-UE

II 3 g

Verżjoni

Konnessjoni bil-kamin
Iżolatur tal-fjus
bl-LED
fi stat magħluq

Tmiem il-pjanċa tal-qoxra meħtieġa

LE

Numru ta 'potenzjal

1

Numru ta 'livelli

1

Numru ta 'punti ta' kklampjar għal kull livell

2

Numru ta 'potenzjal għal kull livell

1

Livelli konnessi bejn il-bażi internament

LE

Konnessjoni PE

LE

Ferrovija

TS 35

N-funzjoni

LE

Funzjoni PE

LE

Funzjoni tal-pinna

LE

Tip ta 'mmuntar

Snap-on

Tip ta 'Konnessjoni, Konnessjoni Addizzjonali

Konnessjoni bil-kamin

Daqs tax-xafra

0. 6 x 3.5 mm

Medda tal-ikklampjar, massimu.

4 mm²

Medda tal-ikklampjar, min.

0. 5 mm²

Kamin tal-ikklampjar

M 2.5

Taqsima trasversali tal-konnessjoni, mitluq, max.

4 mm²

Taqsima trasversali tal-konnessjoni, mitluqin, min.

1.5 mm²

Direzzjoni tal-konnessjoni

fuq il-ġenb

Gauge għal IEC 60947-1

A3

Numru ta 'konnessjonijiet

2

It-tul tat-tqaxxir

8 mm

Issikkar tat-torque, max.

0. 4 nm

Issikka t-torque, min.

0. 4 nm

Livell tat-torque bi tornavit elettriku DMS

2

Tip ta 'konnessjoni

Konnessjoni bil-kamin

Tip ta 'Konnessjoni 2

Konnessjoni bil-kamin

Konnessjoni tal-Wajer Sezzjoni Cross AWG, Max.

AWG 12

Konnessjoni tal-wajer Sezzjoni trasversali AWG, min.

AWG 22

Sezzjoni trasversali tal-konnessjoni tal-wajer, mitluqin fin, max.

4 mm²

Sezzjoni trasversali tal-konnessjoni tal-wajer, mitluqin fin, min.

0. 5 mm²

Taqsima trasversali tal-konnessjoni tal-wajer, mitluqin fin bil-ferrules tal-wajer DIN 46228/1, max.

2.5 mm²

Sezzjoni trasversali tal-konnessjoni tal-wajer, mitluqin fin bil-ferrules din tal-wajer DIN 46228/1, min.

0. 5 mm²

Sezzjoni trasversali tal-konnessjoni tal-wajer, qalba solida, max.

4 mm²

Sezzjoni trasversali tal-konnessjoni tal-wajer, qalba solida, min.

0. 5 mm²

Tip ta 'vultaġġ għal indikatur

AC / DC

Fjus tal-iskartoċċ

G-Si. 5 x 20

Wiri

LED

Detentur tal-Fjus (detentur tal-iskartoċċ)

Pivoting

Vultaġġ operattiv, max.

36 V

Tip ta 'vultaġġ għal indikatur

AC / DC

Ferrovija

TS 35

Standards

IEC 60947-7-3

Konnessjoni tal-Wajer Sezzjoni Cross AWG, Max.

AWG 12

Konnessjoni tal-wajer Sezzjoni trasversali AWG, min.

AWG 22

Sezzjoni trasversali nominali

4 mm²

Vultaġġ nominali

36 V

Vultaġġ nominali għal terminal li jmissu

500 V

Vultaġġ DC Rated

36 V

Kurrent klassifikat

6.3 A

Kurrent f'wajers massimi

6.3 A

Standards

IEC 60947-7-3

Reżistenza tal-Volum Skond IEC 60947-7- x

1 mΩ

Telf ta 'enerġija skond l-IEC 60947-7- x

1.02 W

Ċertifikat Nru.

E60693

Wajers tal-Fabbrika tad-Daqs tal-Konduttur Max. (curus)

12 AWG

Wajers tal-Fabbrika tad-Daqs tal-Konduttur Min. (curus)

30 AWG

Daqs tal-Konduttur Field WIRING MAX. (curus)

12 AWG

Daqs tal-Konduttur Field WIRING MIN. (curus)

30 AWG

Informazzjoni dwar il-prodott

Il-vultaġġ jiddependi fuq l-element tal-fjus magħżul jew id-dawl tal-indikatur magħżul
