WeidmullerWDU 1.5 / ZZ 1031400000
Blokk tat-terminal tal-għalf, konnessjoni bil-kamin, beige skur, 1.5 mm², 17.5 a, 800 V, numru ta 'konnessjonijiet: 4

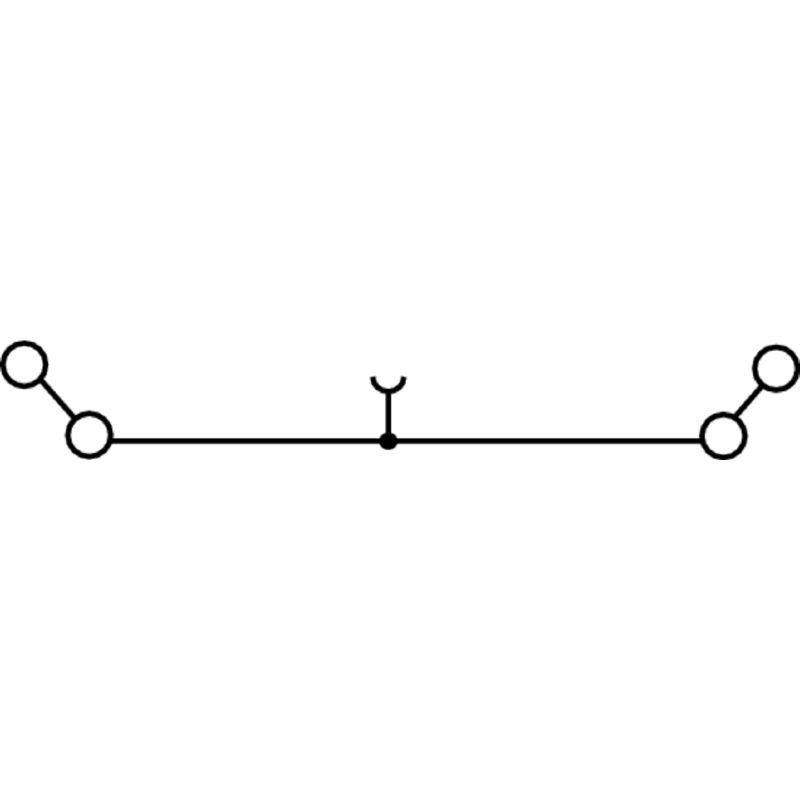

Dejta ġenerali li tordna
|
Verżjoni |
Blokk tat-terminal tal-għalf, konnessjoni bil-kamin, beige skur, 1.5 mm², 17.5 a, 800 V, numru ta 'konnessjonijiet: 4 |
|
Ordni Nru. |
1031400000 |
|
Tip |
WDU 1.5 / ZZ |
|
Gtin (ean) |
4008190148546 |
|
Qty. |
100 oġġett |
Dimensjonijiet u piżijiet
|
Fond |
46.5 mm |
|
Fond (pulzieri) |
1.831 pulzier |
|
Għoli |
60 mm |
|
Għoli (pulzieri) |
2.362 pulzier |
|
Wisa ' |
5.1 mm |
|
Wisa '(pulzieri) |
0. 201 pulzier |
|
Piż nett |
8.09 g |
Temperaturi
|
Temperatura tal-ħażna |
-25 grad ... 55 grad |
|
Firxa tat-temperatura operattiva |
Għall-firxa tat-temperatura operattiva ara Ċertifikat tat-Test tad-Disinn tal-KE / IEC ex-Ċertifikat tal-Konformità |
|
Temp operattiv kontinwu., Min. |
-60 grad |
|
Temperat kontinwu tat-tħaddim., Max. |
130 grad |
Konformità tal-Prodott Ambjentali
|
ROHS Status ta 'Konformità |
Konformi mingħajr eżenzjoni |
|
Jilħaq SVHC |
L-ebda svhc hawn fuq 0. 1 wt% |
Dejta materjali
|
Materjal |
Wemid |
|
Kulur |
Beige skur |
|
Klassifikazzjoni tal-Fjammabbiltà UL 94 |
V-0 |
Klassifikazzjoni tad-dejta IECEX / ATEX
|
Ċertifikat Nru (Atex) |
DEMKO14ATEX1338U |
|
Ċertifikat Nru (IECEX) |
Iecexuld14.0005U |
|
Massimu. Vultaġġ (Atex) |
550 V |
|
Kurrent (Atex) |
17.5 A |
|
Sezzjoni trasversali tal-wajer max. (Atex) |
2.5 mm² |
|
Massimu. Vultaġġ (IECEX) |
550 V |
|
Kurrent (IECEX) |
17.5 A |
|
Sezzjoni trasversali tal-wajer max. (IECEX) |
2.5 mm² |
|
Firxa tat-temperatura operattiva |
Għall-firxa tat-temperatura operattiva ara Ċertifikat tat-Test tad-Disinn tal-KE / IEC ex-Ċertifikat tal-Konformità |
|
Immarkar en 60079-7 |
Ex eb ii c gb |
|
Ex 2014/34 / tikketta tal-UE |
II 2 gd |
Speċifikazzjonijiet tas-sistema
|
Verżjoni |
Konnessjoni bil-kamin |
|
Tmiem il-pjanċa tal-qoxra meħtieġa |
IVA |
|
Numru ta 'potenzjal |
1 |
|
Numru ta 'livelli |
1 |
|
Numru ta 'punti ta' kklampjar għal kull livell |
4 |
|
Numru ta 'potenzjal għal kull livell |
1 |
|
Livelli konnessi bejn il-bażi internament |
LE |
|
Konnessjoni PE |
LE |
|
Ferrovija |
TS 35 |
|
N-funzjoni |
LE |
|
Funzjoni PE |
LE |
|
Funzjoni tal-pinna |
LE |
2 Kondutturi tal-Klampjar (H05V / H07V) b'sezzjoni trasversali ugwali (konnessjoni nominali)
|
Sezzjoni trasversali għal wajer imqabbad, solidu, żewġ wajers li jistgħu jiġu kklampjati, max. |
2.5 mm² |
|
Sezzjoni trasversali għal wajer imqabbad, solidu, żewġ wajers li jistgħu jiġu kklampjati, min. |
0. 5 mm² |
|
Sezzjoni trasversali tal-konnessjoni tal-wajer, mitluqin fin bil-ferrules tal-wajer DIN 46228/1, 2 wajers clample, max. |
0. 75 mm² |
|
Sezzjoni trasversali tal-konnessjoni tal-wajer, mitluqin fin bil-ferrules tal-wajer DIN 46228/1, 2 wajers clample, min. |
0. 5 mm² |
|
Sezzjoni trasversali tal-konnessjoni tal-wajer, mitluqin fin, żewġ wajers li jistgħu jiġu kklampjati, min. |
0. 5 mm² |
|
Sezzjoni trasversali tal-wajer, mitluqin fin, żewġ wajers li jistgħu jiġu kklampjati, max. |
1 mm² |
Dejta teknika addizzjonali
|
Verżjoni ttestjata bl-isplużjoni |
IVA |
|
Numru ta 'terminali simili |
1 |
|
Ġnub miftuħa |
dritt |
|
Tip ta 'mmuntar |
Snap-on |
Kondutturi għall-ikklampjar (konnessjoni addizzjonali)
|
Tip ta 'Konnessjoni, Konnessjoni Addizzjonali |
Konnessjoni bil-kamin |
Kondutturi għall-ikklampjar (konnessjoni nominali)
|
Daqs tax-xafra |
0. 6 x 3.5 mm |
|
Konduttur li jista 'jitqabbad |
Speċifikazzjoni tal-Konnessjoni: Konnessjoni bil-kamin Sezzjoni trasversali għall-konnessjoni tal-konduttur: Tip: Solidu, H05 (07) Vu Min.: 0. 5 mm² Max.: 2.5 mm² Nominali: 1.5 mm² Ferrule tat-tarf tal-wajer: It-tul tat-tqaxxir: Min.: 7 mm Max.: 7 mm Nominali: 7 mm Issikka t-torque: Min.: 0. 4 nm Max.: 0. 6 nm Speċifikazzjoni tal-Konnessjoni: Konnessjoni bil-kamin Sezzjoni trasversali għall-konnessjoni tal-konduttur: Tip: Stranded, H07V-R Min.: 0. 5 mm² Max.: 2.5 mm² Nominali: 1.5 mm² Ferrule tat-tarf tal-wajer: It-tul tat-tqaxxir: Min.: 7 mm Max.: 7 mm Nominali: 7 mm Issikka t-torque: Min.: 0. 4 nm Max.: 0. 6 nm Speċifikazzjoni tal-Konnessjoni: Konnessjoni bil-kamin Sezzjoni trasversali għall-konnessjoni tal-konduttur: Tip: Flessibbli, H05 (07) VK Min.: 0. 5 mm² Max.: 1.5 mm² Nominali: 1.5 mm² Ferrule tat-tarf tal-wajer: It-tul tat-tqaxxir: Min.: 7 mm Max.: 7 mm Nominali: 7 mm Issikka t-torque: Min.: 0. 4 nm Max.: 0. 6 nm |
|
Medda tal-ikklampjar, massimu. |
2.5 mm² |
|
Medda tal-ikklampjar, min. |
0. 13 mm² |
|
Kamin tal-ikklampjar |
M 2.5 |
|
Taqsima trasversali tal-konnessjoni, mitluq, max. |
2.5 mm² |
|
Taqsima trasversali tal-konnessjoni, mitluqin, min. |
0. 5 mm² |
|
Direzzjoni tal-konnessjoni |
fuq il-ġenb |
|
Gauge għal IEC 60947-1 |
A1 |
|
Numru ta 'konnessjonijiet |
4 |
|
It-tul tat-tqaxxir |
7 mm |
|
Issikkar tat-torque, max. |
0. 6 nm |
|
Issikka t-torque, min. |
0. 4 nm |
|
Livell tat-torque bi tornavit elettriku DMS |
1 |
|
Tip ta 'konnessjoni |
Konnessjoni bil-kamin |
|
Konnessjoni tal-Wajer Sezzjoni Cross AWG, Max. |
AWG 14 |
|
Konnessjoni tal-Wajer Sezzjoni trasversali AWG, min. |
AWG 26 |
|
Sezzjoni trasversali tal-konnessjoni tal-wajer, mitluqin fin, max. |
1.5 mm² |
|
Sezzjoni trasversali tal-konnessjoni tal-wajer, mitluqin fin, min. |
0. 5 mm² |
|
Taqsima trasversali tal-konnessjoni tal-wajer, mitluqin fin bil-ferrules tal-wajer DIN 46228/1, max. |
1.5 mm² |
|
Sezzjoni trasversali tal-konnessjoni tal-wajer, mitluqin fin bil-ferrules din tal-wajer DIN 46228/1, min. |
0. 5 mm² |
|
Taqsima trasversali tal-konnessjoni tal-wajer, mitluqin fin bil-ferrules tal-wajer DIN 46228/4, max. |
1.5 mm² |
|
Sezzjoni trasversali tal-konnessjoni tal-wajer, mitluqin fin bil-ferrules din tal-wajer DIN 46228/4, min. |
0. 5 mm² |
|
Sezzjoni trasversali tal-konnessjoni tal-wajer, qalba solida, max. |
2.5 mm² |
|
Sezzjoni trasversali tal-konnessjoni tal-wajer, qalba solida, min. |
0. 5 mm² |
Dejta tal-Klassifikazzjoni tas-CSA
|
Ċertifikat Nru (CSA) |
200039-1057876 |
|
Daqs tal-Kurrent C (CSA) |
10 A |
|
Daqs tal-Vultaġġ C (CSA) |
300 V |
|
Sezzjoni trasversali tal-wajer max. (CSA) |
12 AWG |
|
Sezzjoni trasversali tal-wajer min. (CSA) |
26 AWG |
Ġenerali
|
Ferrovija |
TS 35 |
|
Standards |
IEC 60947-7-1 |
|
Konnessjoni tal-Wajer Sezzjoni Cross AWG, Max. |
AWG 14 |
|
Konnessjoni tal-Wajer Sezzjoni trasversali AWG, min. |
AWG 26 |
Dejta tal-Klassifikazzjoni
|
Sezzjoni trasversali nominali |
1.5 mm² |
|
Vultaġġ nominali |
800 V |
|
Vultaġġ DC Rated |
800 V |
|
Kurrent klassifikat |
17.5 A |
|
Kurrent f'wajers massimi |
23 A |
|
Standards |
IEC 60947-7-1 |
|
Reżistenza tal-Volum Skond IEC 60947-7- x |
1.83 mΩ |
|
Impuls klassifikat li jiflaħ il-vultaġġ |
8 kV |
|
Telf ta 'enerġija skond l-IEC 60947-7- x |
0.56 W |
|
Severità tat-tniġġis |
3 |
Dejta tal-Klassifikazzjoni UL
|
Ċertifikat Nru (ur) |
E60693 |
|
Wajers tal-Fabbrika tad-Daqs tal-Konduttur Max. (Ur) |
12 AWG |
|
Wajers tal-Fabbrika tad-Daqs tal-Konduttur Min. (Ur) |
26 AWG |
|
Daqs tal-Konduttur Field WIRING MAX. (Ur) |
12 AWG |
|
Daqs tal-Konduttur Field WIRING MIN. (Ur) |
22 AWG |
|
Daqs tal-Kurrent C (UR) |
25 A |
|
Daqs tal-Vultaġġ C (UR) |
300 V |
