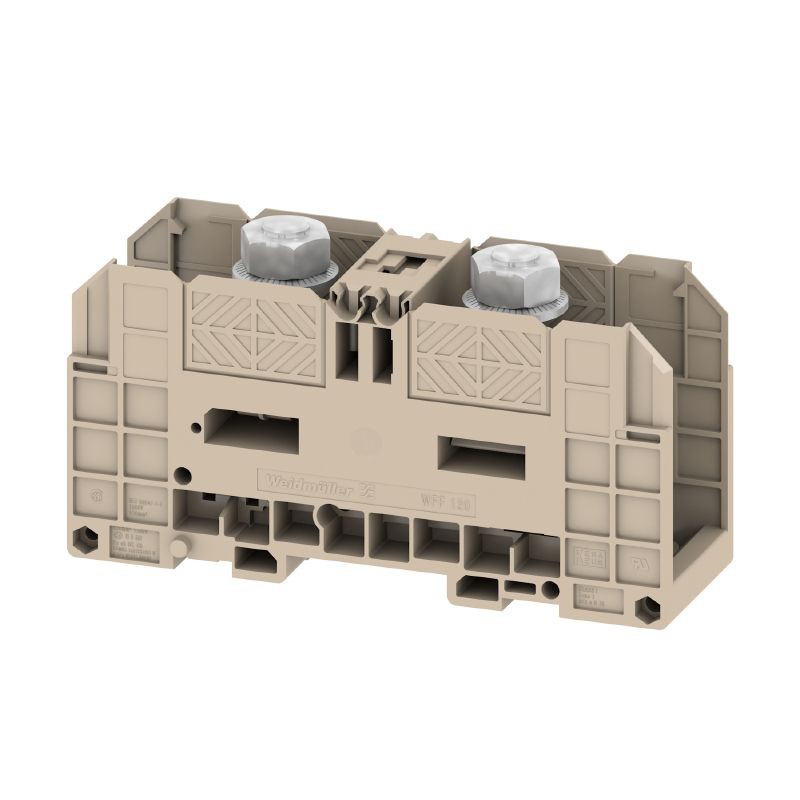

Weidmuller wff 120 1028500000

Verżjoni

Terminali bil-kamin tat-tip tal-bolt, terminal tal-għalf, sezzjoni trasversali nominali: 120 mm², konnessjoni tal-istudju bil-kamin, immuntar dirett

Ordni Nru.

1028500000

Tip

WFF 120

Gtin (ean)

4008190004866

Qty.

5 oġġetti

Fond

72 mm

Fond (pulzieri)

2.835 pulzier

Fond inkluż din il-ferrovija

80.5 mm

Għoli

132 mm

Għoli (pulzieri)

5.197 pulzier

Wisa '

42 mm

Wisa '(pulzieri)

1.654 pulzier

Piż nett

246.662 g

Temperatura tal-ħażna

-25 grad ... 55 grad

Firxa tat-temperatura operattiva

Għall-firxa tat-temperatura operattiva ara Ċertifikat tat-Test tad-Disinn tal-KE / IEC ex-Ċertifikat tal-Konformità

Temp operattiv kontinwu., Min.

-50 grad

Temperat kontinwu tat-tħaddim., Max.

120 grad

ROHS Status ta 'Konformità

Konformi mingħajr eżenzjoni

Jilħaq SVHC

L-ebda svhc hawn fuq 0. 1 wt%

Materjal

Wemid

Kulur

Beige skur

Klassifikazzjoni tal-Fjammabbiltà UL 94

V-0

Ċertifikat Nru (IECEX)

Iecexuld15.0004U

Massimu. Vultaġġ (IECEX)

1100 V

Kurrent (IECEX)

269 A

Sezzjoni trasversali tal-wajer max. (IECEX)

120 mm²

Firxa tat-temperatura operattiva

Għall-firxa tat-temperatura operattiva ara Ċertifikat tat-Test tad-Disinn tal-KE / IEC ex-Ċertifikat tal-Konformità

Immarkar en 60079-7

Ex eb ii c gb

Ex 2014/34 / tikketta tal-UE

II 2 gd

Tmiem il-pjanċa tal-qoxra meħtieġa

LE

Numru ta 'potenzjal

1

Numru ta 'livelli

1

Numru ta 'punti ta' kklampjar għal kull livell

2

Livelli konnessi bejn il-bażi internament

LE

Konnessjoni PE

LE

Ferrovija

TS 35

Verżjoni ttestjata bl-isplużjoni

IVA

Parir għall-installazzjoni

Immuntar dirett

Numru ta 'terminali simili

1

Ġnub miftuħa

magħluq

Tip ta 'mmuntar

Snap-on

2 x cable lugs din 46 234

6 sa 120 mm²

2 x cable lugs din 46 235

16 ... 120 mm²

Cable lug to din 46234

6 ... 150 mm²

Cable lug to din 46235

16 ... 150 mm²

Medda tal-ikklampjar, massimu.

150 mm²

Medda tal-ikklampjar, min.

6 mm²

Taqsima trasversali tal-konnessjoni, mitluq, max.

150 mm²

Taqsima trasversali tal-konnessjoni, mitluqin, min.

6 mm²

Direzzjoni tal-konnessjoni

fuq il-ġenb

Numru ta 'konnessjonijiet

2

Daqs tal-istudju għall-konnessjoni ta 'spade

M 10

Issikkar tat-torque, max.

20 nm

Issikka t-torque, min.

10 nm

Tip ta 'konnessjoni

Konnessjoni bil-kamin ta 'stud

Konnessjoni tal-Wajer Sezzjoni Cross AWG, Max.

KCMIL 250

Konnessjoni tal-Wajer Sezzjoni trasversali AWG, min.

AWG 8

Sezzjoni trasversali tal-konnessjoni tal-wajer, mitluqin fin, max.

150 mm²

Sezzjoni trasversali tal-konnessjoni tal-wajer, mitluqin fin, min.

6 mm²

Sezzjoni trasversali tal-konnessjoni tal-wajer, qalba solida, max.

150 mm²

Sezzjoni trasversali tal-konnessjoni tal-wajer, qalba solida, min.

6 mm²

Ċertifikat Nru (CSA)

200039-1244019

Daqs tal-Kurrent C (CSA)

310 A

Daqs tal-Vultaġġ C (CSA)

600 V

Sezzjoni trasversali tal-wajer max. (CSA)

250 kcmil

Sezzjoni trasversali tal-wajer min. (CSA)

10 AWG

Parir għall-installazzjoni

Immuntar dirett

Ferrovija

TS 35

Standards

IEC 60947-7-1

Konnessjoni tal-Wajer Sezzjoni Cross AWG, Max.

KCMIL 250

Konnessjoni tal-Wajer Sezzjoni trasversali AWG, min.

AWG 8

Sezzjoni trasversali nominali

120 mm²

Vultaġġ nominali

1,000 V

Vultaġġ DC Rated

1,500 V

Kurrent klassifikat

269 A

Kurrent f'wajers massimi

309 A

Standards

IEC 60947-7-1

Reżistenza tal-Volum Skond IEC 60947-7- x

0.12 mΩ

Impuls klassifikat li jiflaħ il-vultaġġ

8 kV

Telf ta 'enerġija skond l-IEC 60947-7- x

8.61 W

Severità tat-tniġġis

3

Ċertifikat Nru (ur)

E60693

Wajers tal-Fabbrika tad-Daqs tal-Konduttur Max. (Ur)

250 kcmil

Wajers tal-Fabbrika tad-Daqs tal-Konduttur Min. (Ur)

10 AWG

Daqs tal-Konduttur Field WIRING MAX. (Ur)

250 kcmil

Daqs tal-Konduttur Field WIRING MIN. (Ur)

10 AWG

Daqs tal-Kurrent C (UR)

310 A

Daqs tal-Vultaġġ C (UR)

1000 V
