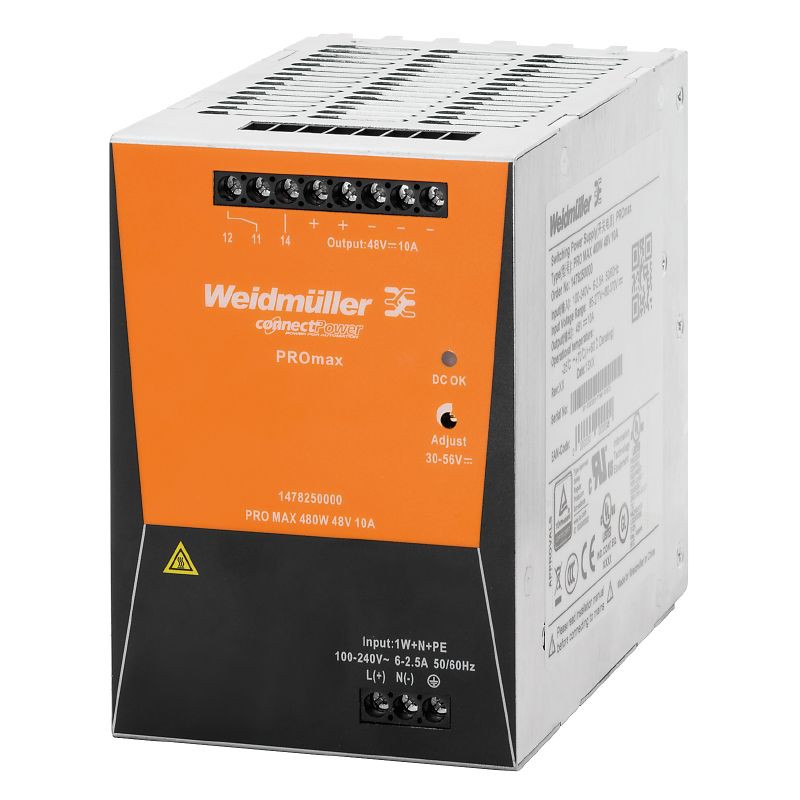

Weidmuller Pro Max 480W 48V 10A 1478250000

Verżjoni

Provvista ta 'enerġija, unità tal-provvista tal-enerġija fil-mod tal-iswiċċ, 48 V

Ordni Nru.

1478250000

Tip

Pro Max 480W 48V 10A

Gtin (ean)

4050118286069

Qty.

1 oġġetti

Fond

150 mm

Fond (pulzieri)

5.905 pulzier

Għoli

130 mm

Għoli (pulzieri)

5.118 pulzier

Wisa '

90 mm

Wisa '(pulzieri)

3.543 pulzier

Piż nett

2,000 g

Temperatura tal-ħażna

-40 grad ... 85 grad

Temperatura operattiva

-25 grad ... 70 grad

Umdità fit-temperatura operattiva

5 ... 95%, l-ebda kondensazzjoni

Start-up

Akbar minn jew daqs -40 grad

ROHS Status ta 'Konformità

Konformi mal-eżenzjoni

Eżenzjoni tar-ROHS (jekk applikabbli / magħruf)

7a, 7ci

Jilħaq SVHC

Ċomb 7439-92-1

Scip

6d8cdf 22-8230-4 af 8-86 c 8-3558} C716666D

Ċertifikat Nru.

E255651

Firxa tal-Vultaġġ tad-Input AC

85 ... 277 V ac

Sistema ta 'konnessjoni

Konnessjoni bil-kamin

Konsum tal-kurrent b'rabta mal-vultaġġ tal-input

Tip ta 'Vultaġġ: AC

Vultaġġ tal-input: 230 V

Kurrent tal-input: 2.3 a

Tip ta 'Vultaġġ: DC

Vultaġġ tal-input: 120 V

Kurrent tal-input: 4.8 a

DC Input Voltage Range

80 ... 370 V DC

Firxa ta 'frekwenza AC

45 ... 65 Hz

Fjus tal-input (intern)

IVA

Kurrent INRUSH

massimu. 15 a

Konsum ta 'enerġija nominali

516.1 VA

Vultaġġ tal-input klassifikat

100 ... 240 V ac

Fjus ta 'back-up rakkomandat

16 a, char. B Circuit Breaker
10 a, char. C livelli ta 'Circuit

Protezzjoni kontra ż-żieda

Varistor

Sistema ta 'konnessjoni

Konnessjoni bil-kamin

Kurrent tal-ħruġ kontinwu @ uNominali

12 a @ 45 grad, 7,5 a @ 70 grad

Kurrent tal-ħruġ nominali għal unom

10 a @ 60 grad

Qawwa tal-ħruġ

480 W

Vultaġġ tal-ħruġ, massimu.

56 V

Vultaġġ tal-ħruġ, min.

30 V

Vultaġġ tal-ħruġ, nota

(aġġustabbli permezz ta 'potenzjometru)

Għażla ta 'konnessjoni parallela

Iva, Max. 5

Protezzjoni kontra vultaġġ invers

IVA

Vultaġġ tal-ħruġ nominali

48 V DC ± 1%

Ripple residwu, spikes li jkissru

<50 mVss @ UNenn, Full Load

Ħin tal-pontijiet tal-falliment tal-AC @ inom

min. 20 ms

Limitazzjoni tal-kurrent

>120% fi

Grad ta 'effiċjenza

93%

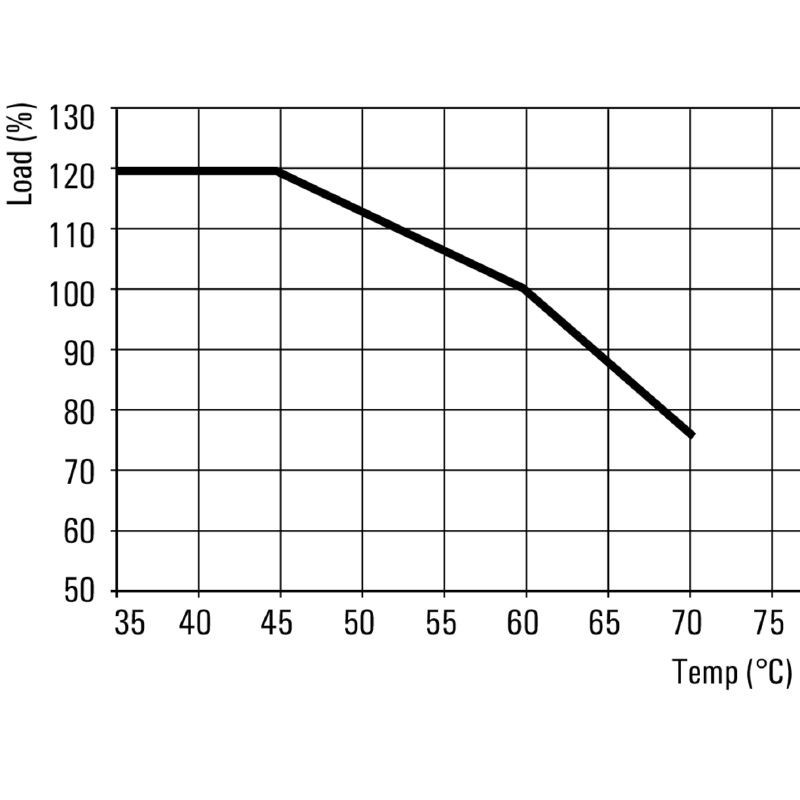

Derating

>60 grad / 75% @ 70 grad

Kurrent ta 'tnixxija tad-dinja, max.

3.5 Ma

Verżjoni tad-Djar

Metall, reżistenti għall-korrużjoni

Pożizzjoni tal-immuntar, avviż ta 'installazzjoni

Orizzontali fuq il-ferrovija tal-immuntar TS35. 50 mm ta 'tneħħija fil-parti ta' fuq u ta 'isfel għaċ-ċirku tal-arja. Jista 'jintrama ħdejn xulxin mingħajr spazju bejniethom.

Mtbf

Skond Standard: SN 29500

Ħin tat-tħaddim (sigħat), min.: 857, 000 H

Temperatura ambjentali: 25 grad

Vultaġġ tal-input: 230 V

Qawwa tal-ħruġ: 480 W

Ċiklu tad-Dazju: 100%

Fattur tal-qawwa

Fattur tal-qawwa tipiku: 0. 9

Vultaġġ tal-input: 230 V

Temperatura ambjentali: 25 grad

Qawwa tal-ħruġ: 480 W

Telf ta 'enerġija, wieqaf

4.8 W

Telf ta 'enerġija, tagħbija nominali

36.1 W

Protezzjoni kontra vultaġġi b'lura mit-tagħbija

58 ... 65 V DC

Grad ta 'protezzjoni

IP20

Protezzjoni ta 'ċirkwiti qosra

IVA

Indikazzjoni tal-istatus

LED aħmar / aħdar u relay (akbar minn jew daqs 21.6 V DC LED aħdar, relay fuq / inqas minn jew daqs 20.6 LED aħmar, relay off)

Kategorija ta 'vultaġġ ta' mewġa

Iii

Test tal-Immunità tal-Interferenza Acc. to

EN 55024
EN 55032
IEC 61000-3-2, -3
IEC 61000-4-2, -3, -4, -5, {-6, {{-8, {{{-11}

Emissjoni tal-istorbju skont l-EN55032

Klassi B.

Ir-reżistenza tax-xokk IEC 60068-2-27

30 g fid-direzzjonijiet kollha

Reżistenza għall-Vibrazzjoni IEC 60068-2-6

2.3 g

Input tal-Vultaġġ tal-Insulazzjoni / Dinja

3.5 kV

Output tal-vultaġġ tal-insulazzjoni / art

0. 5 kV

Vultaġġ ta 'insulazzjoni, input / output

4 kV

Severità tat-tniġġis

2

Klassi ta 'protezzjoni

Jien, b'konnessjoni PE

Kategorija ta 'vultaġġ ta' mewġa

Iii

Tagħmir tal-magna elettrika

Acc. lil EN60204

Għall-użu ma 'tagħmir elettroniku

Acc. lil EN50178 / VDE0160

Protezzjoni kontra kurrenti ta 'xokk perikolużi

Acc. lil vde 0106-101

Separazzjoni / protezzjoni protettiva kontra xokk elettriku

Vde 0100-410 / acc. to din 57100-410

Vultaġġ extra-baxx tas-sigurtà

Selv acc. lil IEC 60950-1
Pelv skond en 60204-1

Transformers tas-sigurtà għal provvisti ta 'enerġija fil-modalità swiċċ

Skond en 61558-2-16

Taqsima trasversali tal-konduttur, AWG / KCMIL, max.

10 AWG

Taqsima trasversali tal-konduttur, AWG / KCMIL, min.

26 AWG

Taqsima trasversali tal-konduttur, flessibbli, min.

0. 22 mm²

Taqsima trasversali tal-konduttur, riġida, max.

6 mm²

Taqsima trasversali tal-konduttur, riġida, min.

0. 18 mm²

Sistema ta 'konnessjoni

Konnessjoni bil-kamin

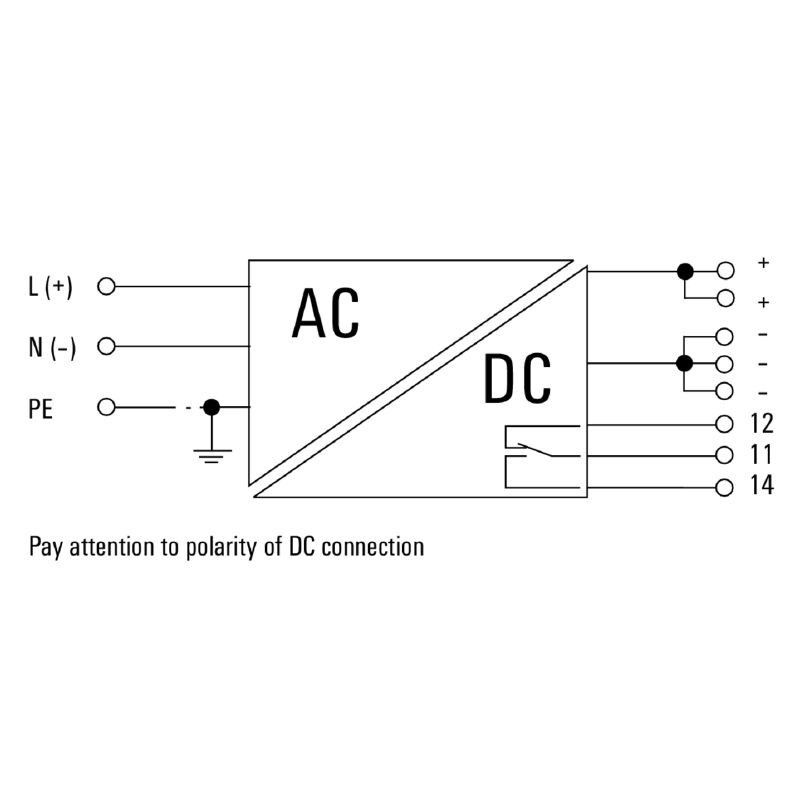

Numru ta 'terminali

3 għal L / N / PE

Xafra tat-tornavit

0.8 x 4.0
PZ 1

Issikkar tat-torque, max.

0. 6 nm

Issikka t-torque, min.

0. 5 nm

Sezzjoni trasversali tal-konnessjoni tal-wajer, flessibbli (input), max.

4 mm²

Taqsima trasversali tal-konduttur, AWG / KCMIL, max.

10 AWG

Taqsima trasversali tal-konduttur, AWG / KCMIL, min.

26 AWG

Taqsima trasversali tal-konduttur, flessibbli, max.

4 mm²

Taqsima trasversali tal-konduttur, flessibbli, min.

0. 22 mm²

Taqsima trasversali tal-konduttur, riġida, max.

6 mm²

Taqsima trasversali tal-konduttur, riġida, min.

0. 18 mm²

Sistema ta 'konnessjoni

Konnessjoni bil-kamin

Numru ta 'terminali

8 (++,---,11,13,14)

Xafra tat-tornavit

0.8 x 4.0
PZ 1

Issikkar tat-torque, max.

0. 6 nm

Issikka t-torque, min.

0. 5 nm

Tagħbija ta 'kuntatt (l-ebda kuntatt)

massimu. 30 V DC / 1 A

Kuntatt f'wiċċ l-ilma

IVA

Indikazzjoni tal-istatus

LED aħmar / aħdar u relay (akbar minn jew daqs 21.6 V DC LED aħdar, relay fuq / inqas minn jew daqs 20.6 LED aħmar, relay off)
