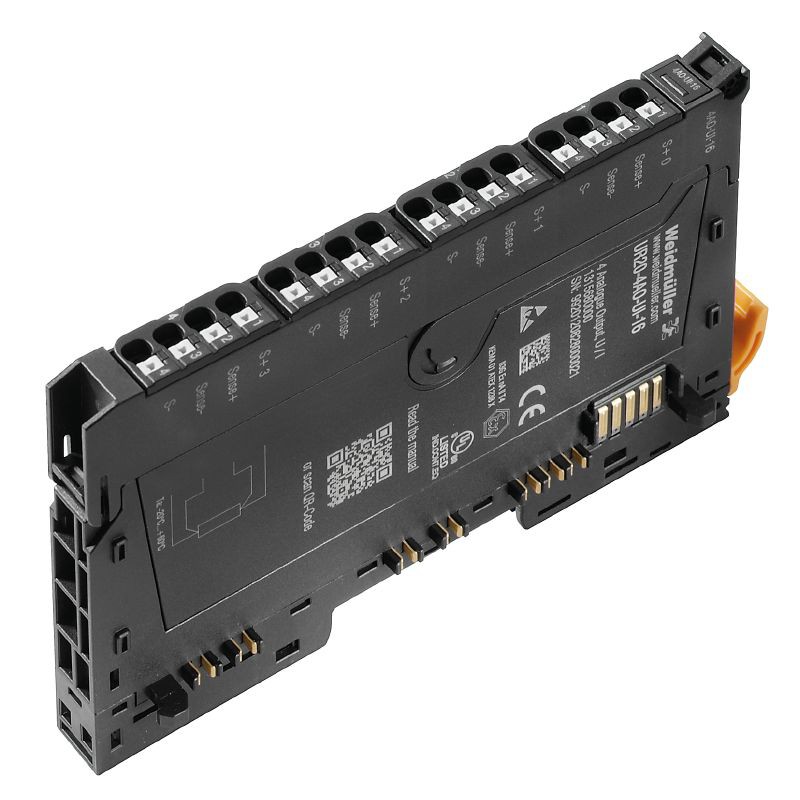

Weidmuller ur 20-4 ao-ui -16 1315680000

Verżjoni

Modulu I / O mill-bogħod, IP20, sinjali analogi, output, 4- kanal, kurrent / vultaġġ

Ordni Nru.

1315680000

Tip

Ur 20-4 ao-ui -16

Gtin (ean)

4050118118803

Qty.

1 oġġetti

Fond

76 mm

Fond (pulzieri)

2.992 pulzier

Għoli

120 mm

Għoli (pulzieri)

4.724 pulzier

Wisa '

11.5 mm

Wisa '(pulzieri)

0. 453 pulzier

Dimensjoni tal-immuntar - għoli

128 mm

Piż nett

87 g

Temperatura tal-ħażna

-40 grad ... +85 grad

Temperatura operattiva

-20 grad ... +60 grad

ROHS Status ta 'Konformità

Konformi mal-eżenzjoni

Eżenzjoni tar-ROHS (jekk applikabbli / magħruf)

7a, 7ci

Jilħaq SVHC

Ċomb 7439-92-1

Scip

82327f 13- CD 27-455 A-AB5B-A62E1996DCF8

Eżattezza

± {{{0}}, 1% fsr max., 0,05% fsr tip.

Konnessjoni tal-attwatur

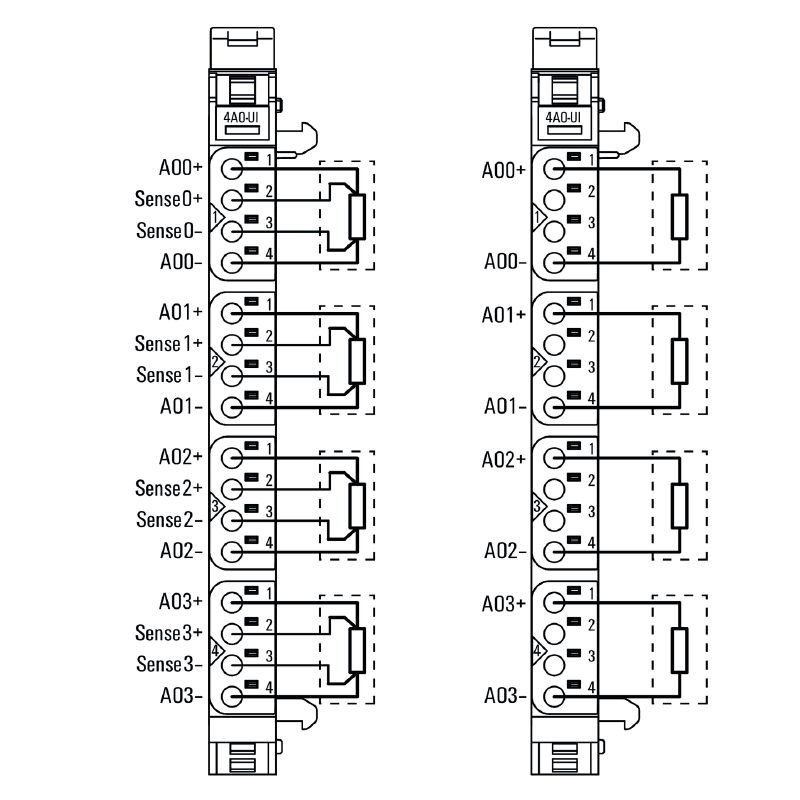

2- wajer (skoperta awtomatika)
4- wajer

Provvista tal-attwatur

min.: 0 ma

Nominali: 185 Ma

Max.: 185 Ma

Cross-talk bejn il-kanali fl-FSR

0.001 %

Dijanjosi tal-kanal individwali

LE

Kurrent ta 'impedenza tat-tagħbija

< 600 Ω

Vultaġġ ta 'impedenza tat-tagħbija

> 1 kΩ (at >50 grad temperatura ambjentali, max. Kurrent tas-Sensor Totali=25 Ma)

Massimu. żball bejn t min. u t max. fl-FSR

220 %

Dijanjosi tal-modulu

IVA

Monotoniċità

IVA

Numru ta 'outputs analogi

4

Kurrent tal-ħruġ skont kull applikazzjoni

min.: 0 ma

Nominali: 185 Ma

Max.: 185 Ma

Varjabbli tal-ħruġ

Vultaġġ ({{{0}} ... 5 V, 0 ... 10 V, 1 ... 5 V, 2 ... 10 V, ± 10 V, ± 5 V)
Kurrenti (0 ... 20 mA jew 4 ... 20 mA)

Irrepeti l-eżattezza

< 1 mV eff.

Riżoluzzjoni

16 bit

Ħin ta 'rispons

1 ms / 4 kanali

Ċirkuwitu qasir-prova

IVA

Fattur ta 'simultanità

min.: 0%

Nominali: 100%

Max.: 100%

Valuri sostituti

IVA

Koeffiċjent tat-temperatura

20 ppm vultaġġ / 31 ppm Kejl tal-kurrent / grad K

Tip

1. U (0…5 V, 0…10 V, 1…5 V, 2…10 V, ±10 V)
2. I (0 - 20 Ma jew 4-20 Ma)

Tip ta 'konnessjoni

Imbotta

Sezzjoni trasversali tal-konnessjoni tal-wajer, mitluqin fin, max.

1.5 mm²

Sezzjoni trasversali tal-konnessjoni tal-wajer, mitluqin fin, min.

0. 14 mm²

Sezzjoni trasversali tal-wajer, mitluqin fin, max. (AWG)

AWG 16

Sezzjoni trasversali tal-wajer, mitluqin fin, min. (AWG)

AWG 26

Sezzjoni trasversali tal-wajer, solidu, max.

1.5 mm²

Sezzjoni trasversali tal-wajer, solidu, max. (AWG)

AWG 16

Sezzjoni trasversali tal-wajer, solidu, min.

0. 14 mm²

Sezzjoni trasversali tal-wajer, solidu, min. (AWG)

AWG 26

Umdità tal-arja (operazzjoni)

10% sa 95%, li ma jikkondensax skont din en 61131-2

Umdità tal-arja (ħażna)

10% sa 95%, li ma jikkondensax skont din en 61131-2

Umdità bl-ajru (trasport)

10% sa 95%, li ma jikkondensax skont din en 61131-2

Pressjoni tal-arja (operazzjoni)

Ikbar minn jew daqs 795 hpa (għoli inqas minn jew daqs 2000 m) skont din en 61131-2

Pressjoni tal-arja (ħażna)

1 0 13 HPa (għoli 0 m) sa 700 hpa (għoli 3000 m) skont din en en 61131-2

Pressjoni tal-arja (trasport)

1 0 13 HPa (għoli 0 m) sa 700 hpa (għoli 3000 m) skont din en en 61131-2

Severità tat-tniġġis

2

Ferrovija

TS 35

Xokk

15 g fuq 11 ms, nofs mewġa tas-sinus, acc. lil IEC 60068-2-27

Kategorija ta 'vultaġġ ta' żieda

II

Vultaġġ tat-test

500 V

Klassifikazzjoni tal-Fjammabbiltà UL 94

V-0

Reżistenza għall-vibrazzjoni

5 Hz inqas minn jew ugwali għal F inqas minn jew daqs 8.4 Hz: 3. {5- amplitudni mm skont iEC 60068-2-6
8.4 Hz inqas minn jew ugwali għal F inqas minn jew daqs 150 Hz: 1 g aċċellerazzjoni skont kull IEC 60068-2-6

Konsum attwali minn iBarra(is-segment tal-poter rispettiv)

85 Ma

Konsum attwali minn iSys, tip.

8 mA

Provvista ta 'vultaġġ

24 V DC +20% / -15%
permezz tas-sistema xarabank

Dejta dijanjostika

1 bit

Protokoll tal-bus bus

Canopen
Devicenet
Ethercat
Ethernet / IP
Modbus / TCP
PROFINET IRT
Profibus DP-V1
PowerLink

Iżolament galvaniku

DC 500 V bejn il-mogħdijiet attwali

Interface

Xarabank tas-Sistema U-Remote

Tip ta 'modulu

Modulu tal-ħruġ analogu

Dejta tal-parametri

12 byte

Dejta tal-proċess

8 Byte

Veloċità tat-trasmissjoni ta 'System Bus, Max.

48 mbit
