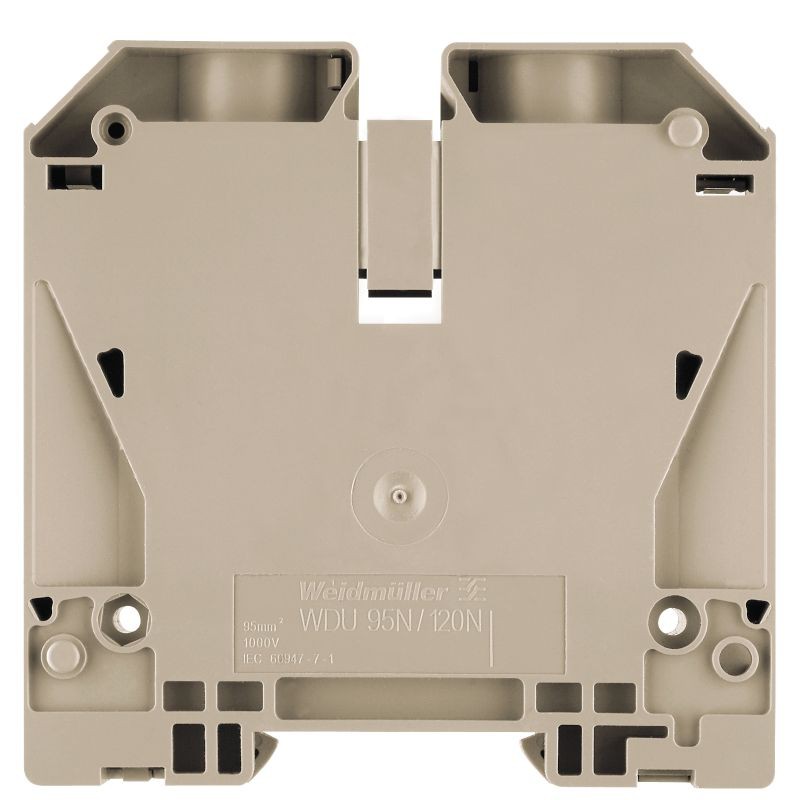

Weidmuller WDU 95N / 120N 1820550000

Verżjoni

Blokk tat-terminal tal-għalf, konnessjoni bil-kamin, beige skur, 120 mm², 269 a, 1000 V, numru ta 'konnessjonijiet: 2

Ordni Nru.

1820550000

Tip

WDU 95N / 120N

Gtin (ean)

4032248369300

Qty.

5 oġġetti

Fond

90 mm

Fond (pulzieri)

3.543 pulzier

Fond inkluż din il-ferrovija

91 mm

Għoli

91 mm

Għoli (pulzieri)

3.583 pulzier

Wisa '

27 mm

Wisa '(pulzieri)

1.063 pulzier

Piż nett

261.8 g

Temperatura tal-ħażna

-25 grad ... 55 grad

Firxa tat-temperatura operattiva

Għall-firxa tat-temperatura operattiva ara Ċertifikat tat-Test tad-Disinn tal-KE / IEC ex-Ċertifikat tal-Konformità

Temp operattiv kontinwu., Min.

-60 grad

Temperat kontinwu tat-tħaddim., Max.

130 grad

ROHS Status ta 'Konformità

Konformi mingħajr eżenzjoni

Jilħaq SVHC

L-ebda svhc hawn fuq 0. 1 wt%

Materjal

Wemid

Kulur

Beige skur

Klassifikazzjoni tal-Fjammabbiltà UL 94

V-0

Ċertifikat Nru (Atex)

DEMKO14ATEX1338U

Ċertifikat Nru (IECEX)

Iecexuld14.0005U

Massimu. Vultaġġ (Atex)

880 V

Kurrent (Atex)

221 A

Sezzjoni trasversali tal-wajer max. (Atex)

120 mm²

Massimu. Vultaġġ (IECEX)

880 V

Kurrent (IECEX)

221 A

Sezzjoni trasversali tal-wajer max. (IECEX)

120 mm²

Firxa tat-temperatura operattiva

Għall-firxa tat-temperatura operattiva ara Ċertifikat tat-Test tad-Disinn tal-KE / IEC ex-Ċertifikat tal-Konformità

Immarkar en 60079-7

Ex eb ii c gb

Ex 2014/34 / tikketta tal-UE

II 2 gd

Verżjoni

Konnessjoni bil-kamin
Għal konnessjoni trasversali li tista 'tinqata'
fi stat magħluq

Tmiem il-pjanċa tal-qoxra meħtieġa

LE

Numru ta 'potenzjal

1

Numru ta 'livelli

1

Numru ta 'punti ta' kklampjar għal kull livell

2

Numru ta 'potenzjal għal kull livell

1

Livelli konnessi bejn il-bażi internament

LE

Konnessjoni PE

LE

Ferrovija

TS 35

N-funzjoni

LE

Funzjoni PE

LE

Funzjoni tal-pinna

IVA

Sezzjoni trasversali għal wajer imqabbad, solidu, żewġ wajers li jistgħu jiġu kklampjati, max.

10 mm²

Sezzjoni trasversali għal wajer imqabbad, solidu, żewġ wajers li jistgħu jiġu kklampjati, min.

35 mm²

Sezzjoni trasversali għal wajer imqabbad, mitluq, żewġ wajers li jistgħu jiġu kklampjati, massimu.

35 mm²

Sezzjoni trasversali għal wajer imqabbad, mitluq, żewġ wajers li jistgħu jiġu kklampjati, min.

10 mm²

Sezzjoni trasversali tal-konnessjoni tal-wajer, mitluqin fin bil-ferrules tal-wajer DIN 46228/1, 2 wajers clample, max.

35 mm²

Sezzjoni trasversali tal-konnessjoni tal-wajer, mitluqin fin bil-ferrules tal-wajer DIN 46228/1, 2 wajers clample, min.

10 mm²

Sezzjoni trasversali tal-konnessjoni tal-wajer, mitluqin fin, żewġ wajers li jistgħu jiġu kklampjati, min.

16 mm²

Sezzjoni trasversali tal-wajer, mitluqin fin, żewġ wajers li jistgħu jiġu kklampjati, max.

35 mm²

Verżjoni ttestjata bl-isplużjoni

IVA

Parir għall-installazzjoni

Immuntar dirett

Numru ta 'terminali simili

1

Ġnub miftuħa

magħluq

Tip ta 'mmuntar

Snap-on

Tip ta 'Konnessjoni, Konnessjoni Addizzjonali

Konnessjoni bil-kamin

Daqs tax-xafra

S6 (DIN 6911)

Medda tal-ikklampjar, massimu.

150 mm²

Medda tal-ikklampjar, min.

16 mm²

Kamin tal-ikklampjar

M 10

Taqsima trasversali tal-konnessjoni, mitluq, max.

150 mm²

Taqsima trasversali tal-konnessjoni, mitluqin, min.

16 mm²

Direzzjoni tal-konnessjoni

fuq il-ġenb

Gauge għal IEC 60947-1

B13

Numru ta 'konnessjonijiet

2

It-tul tat-tqaxxir

27 mm

Issikkar tat-torque, max.

20 nm

Issikka t-torque, min.

12 nm

Tip ta 'konnessjoni

Konnessjoni bil-kamin

Konnessjoni tal-Wajer Sezzjoni Cross AWG, Max.

KCMIL 250

Konnessjoni tal-Wajer Sezzjoni trasversali AWG, min.

AWG 4

Sezzjoni trasversali tal-konnessjoni tal-wajer, mitluqin fin, max.

120 mm²

Sezzjoni trasversali tal-konnessjoni tal-wajer, mitluqin fin, min.

16 mm²

Taqsima trasversali tal-konnessjoni tal-wajer, mitluqin fin bil-ferrules tal-wajer DIN 46228/1, max.

95 mm²

Sezzjoni trasversali tal-konnessjoni tal-wajer, mitluqin fin bil-ferrules din tal-wajer DIN 46228/1, min.

16 mm²

Taqsima trasversali tal-konnessjoni tal-wajer, mitluqin fin bil-ferrules tal-wajer DIN 46228/4, max.

95 mm²

Sezzjoni trasversali tal-konnessjoni tal-wajer, mitluqin fin bil-ferrules din tal-wajer DIN 46228/4, min.

16 mm²

Sezzjoni trasversali tal-konnessjoni tal-wajer, qalba solida, max.

16 mm²

Sezzjoni trasversali tal-konnessjoni tal-wajer, qalba solida, min.

16 mm²

Ċertifikat Nru (CSA)

200039-1057876

Daqs tal-Kurrent C (CSA)

220 A

Daqs tal-Vultaġġ C (CSA)

1000 V

Sezzjoni trasversali tal-wajer max. (CSA)

0000 AWG

Sezzjoni trasversali tal-wajer min. (CSA)

4 AWG

Ts 32 offset

64.5 mm

Parir għall-installazzjoni

Immuntar dirett

Ferrovija

TS 35

Standards

IEC 60947-7-1

Konnessjoni tal-Wajer Sezzjoni Cross AWG, Max.

KCMIL 250

Konnessjoni tal-Wajer Sezzjoni trasversali AWG, min.

AWG 4

Sezzjoni trasversali nominali

120 mm²

Vultaġġ nominali

1,000 V

Vultaġġ DC Rated

1,000 V

Kurrent klassifikat

269 A

Kurrent f'wajers massimi

290 A

Standards

IEC 60947-7-1

Reżistenza tal-Volum Skond IEC 60947-7- x

0.12 mΩ

Impuls klassifikat li jiflaħ il-vultaġġ

8 kV

Telf ta 'enerġija skond l-IEC 60947-7- x

8.61 W

Severità tat-tniġġis

3

Ċertifikat Nru (ur)

E60693

Wajers tal-Fabbrika tad-Daqs tal-Konduttur Max. (Ur)

250 kcmil

Wajers tal-Fabbrika tad-Daqs tal-Konduttur Min. (Ur)

4 AWG

Daqs tal-Konduttur Field WIRING MAX. (Ur)

250 kcmil

Daqs tal-Konduttur Field WIRING MIN. (Ur)

4 AWG

Daqs tal-Kurrent C (UR)

228 A

Daqs tal-Vultaġġ C (UR)

1000 V

Sezzjoni trasversali tal-wajer max. (Ur)

250 kcmil

Sezzjoni trasversali tal-wajer min. (Ur)

4 AWG
