MoxaNport 5610-8- dt8- port rs -232 / 422/485 servers tal-apparat tas-serje Rackmount
Introduzzjoni
Bil-Moxa NPort 5610-8- DT Rackmount Series, inti mhux biss tipproteġi l-investiment tal-ħardwer attwali tiegħek, iżda tippermetti wkoll espansjoni futura tan-netwerk billi tiċċentralizza l-immaniġġjar tal-apparati tas-serje tiegħek u tqassam l-ospiti ta 'ġestjoni fuq in-netwerk.
Karatteristiċi u Benefiċċji
- Standard 19- pulzieri daqs rackmount
- Konfigurazzjoni faċli tal-indirizz IP bil-pannell LCD (esklużi mudelli ta 'temperatura wiesgħa)
- Ikkonfigura bit-Telnet, il-web browser, jew l-utilità tal-Windows
- Modi tas-Socket: Server TCP, Klijent TCP, UDP
- SNMP MIB-II għall-Ġestjoni tan-Netwerk
- Firxa universali ta 'vultaġġ għoli: 100 sa 240 VAC jew 88 sa 300 VDC
- Firxiet popolari ta 'vultaġġ baxx: ± 48 VDC (20 sa 72 VDC, -20 sa -72 vdc)
Netwerk Preparazzjoni għal 'il fuq għal 8 Serje Apparat
Il-konfigurazzjoni bażika hija meħtieġa biss ma 'Moxa nport 5610-8- DT biex tikkonnettja sa 8 apparati serjali ma' netwerk Ethernet.
19- pulzier Rackmount Apparat Sewwieq
Moxa nport 5610-8- DT Servers ta 'Apparat jiġu ma' LEDs TX / RX għall-portijiet tas-serje fuq il-pannell ta 'quddiem, u 8 konnetturi tal-port tas-serje RJ45 fuq il-pannell ta' wara. Dan jagħmel MoxA nport 5610-8- DT servers ta 'apparat adattat għal standard 19- pulzier ta' rackmount, li jippermettilek tissimplifika kompiti operattivi, ta 'manutenzjoni u amministrattivi.
Reali Com / tty Portijiet
Is-sewwieqa reali com / tty huma pprovduti biex jagħmlu l-portijiet tas-serje fuq Moxa nport 5610-8- dt rikonoxxibbli bħala portijiet reali mill-Windows, jew portijiet reali ta 'Tty minn Linux. Minbarra li jappoġġjaw it-trasmissjoni u r-riċeviment bażiku tad-dejta, is-sewwieqa tal-NPORT jappoġġjaw ukoll is-sinjali tal-kontroll RTS, CTS, DTR, DSR, u DCD.
WASSLET Indikaturi għal Faċilità Tiegħek Manutenzjoni Kompiti
Is-sistema LED, LEDs tas-serje TX / RX, u LEDs Ethernet (li jinsabu fuq il-konnettur RJ45) jipprovdu għodda kbira għal kompiti bażiċi ta 'manutenzjoni u jgħinu lill-inġiniera janalizzaw problemi fil-qasam. L-LEDs mhux biss jindikaw is-sistema kurrenti u l-istat tan-netwerk, iżda jgħinu wkoll lill-inġiniera tal-kamp jimmonitorjaw l-istatus ta 'apparati tas-serje mehmuża.
Aġġustabbli Terminazzjoni u Iġbed Għoli / baxx Resistors
Meta jintużaw resistors tat-terminazzjoni biex jipprevjenu r-riflessjoni tas-sinjal tas-serje, huwa importanti li l-ġibda ta 'resistors għoljin / baxxi b'mod korrett sabiex is-sinjal elettriku ma jiġix korrott. Peress li l-ebda sett ta 'valuri tar-resistor mhu kompatibbli b'mod universali għall-ambjenti kollha, MoxA nport 5610-8 għandu swiċċijiet DIP fuq il-pannell tal-qiegħ għall-issettjar tat-terminazzjoni u jiġbed valuri għoljin / baxxi tar-resistor.

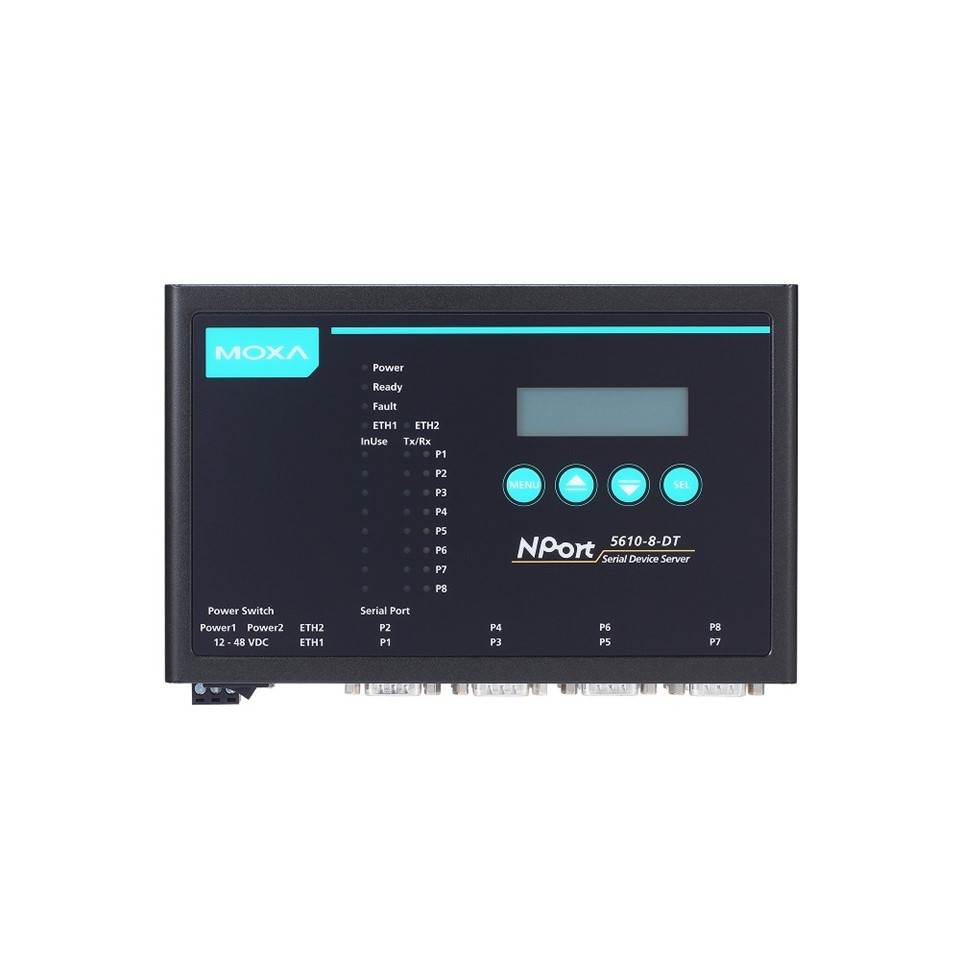

Dehra
 |
Speċifikazzjonijiet
L-Awtorità tal-Approvazzjoni tat-Tip tal- Interfaccja
|
10 / 100baset (x) Portijiet (RJ45 konnettur) |
1 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Manjetiku Iżolament Protezzjoni |
1.5 kV (inkorporat) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Ottiku Fibra |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||
L-Awtorità tal-Approvazzjoni tat-Tip tal- Softwer Karatteristiċi
|
Konfigurazzjoni Għażliet |
Console Telnet Web Console (HTTP / HTTPS) Utilità tal-Windows |
|
Ġestjoni |
Bootp ARP DHCP Client DNS Http https icmp ipv4 lldp rfc2217 Rtelnet ppp slip smtp SNMPV1 / V2C TCP / IP Telnet UDP |
|
Filtru |
IGMP V1 / V2C |
|
Twieqi Reali Com Sewwieqa |
Windows 11/10 / 8.1 / 8/7 / vista / xp / me / 98/95 Windows Server 2 0 22/2 0 19/2016/2012 R2 / 2012/2008 R2 / 2008/2003 Windows Embedded CE 6.0 / 5.0, Windows XP Embedded |
|
Għall-finijiet ta' dan ir Reali Tty Sewwieqa |
Verżjonijiet tal-qalba 6.x, 5.x, 4.x, 3.x, 2.6.x, u 2.4.x |
|
Iffissat Tty Sewwieqa |
Verżjonijiet MacOS: 11.x, 10.12 sa 10.15 |
|
ARM® ibbażat Pjattaforma Appoġġ |
Kernel Linux 5.x / 4.x |
|
Virtwali Magna |
VMware ESXI (Windows 11/10) VMware Fusion (Windows on MacOS 10.12 sa 11.x) Parallels Desktop (Windows on MacOS 10.12 sa 11.x) |
|
Android API |
Android 3.1.x u aktar tard |
|
ĦinĠestjoni |
SNTP |
Sigurtà Funzjonijiet
|
Awtentikazzjoni |
Database lokali |
|
Iċċifrar |
Https Aes -128 RSA -1024 Sha -1 Sha -256 |
|
Sigurtà Protokolli |
HTTPS (TLS 1.2) SNMPV3 |
Serje Interfaccja
|
Konnettur |
8- Pin RJ45 |
|
LE. ta ' Portijiet |
8 jew 16 Ports |
|
Serje Standards |
Mudelli NPORT 5610: RS -232 Mudelli NPORT 5630: RS -422, RS -485 Mudelli NPORT 5650: RS -232, rs -422, rs -485 |
|
Operazzjoni Modi |
B'diżabilità Modem Ethernet Konnessjoni par Vera com Bil-maqlub Telnet RFC2217 Klijent TCP Server TCP UDP |
|
Baudrat |
Jappoġġja Standard Baudrates (Unità=BPS): 50, 75, 110, 134, 150, 300, 600, 1200, 1800, 2400, 2400, 4800, 7200, 9600, 19200, 38400, 57600, 115200, 230.4K, 460.8K, 921.6k |
|
Dejta Bitijiet |
5, 6, 7, 8 |
|
Waqqaf Bitijiet |
1, 1.5, 2 |
|
Parità |
Xejn, anke, fard, spazju, marka |
|
Fluss Kontroll |
Xejn Rts / cts (rs -232 biss) Dtr / dsr (rs -232 biss) Xon / Xoff |
|
Iġbed Għoli / baxx Resister għal Rs-485 |
1 kilohm, 150 kilohms |
|
Terminatur għal Rs-485 |
120 ohm |
|
Rs -485 Dejta Direzzjoni Kontroll |
Kontroll awtomatiku tad-direzzjoni tad-dejta (ADDC) |
Serje Sinjali
|
Rs-232 |
TXD, RXD, RTS, CTS, DTR, DSR, DCD, GND |
|
Rs-422 |
Tx +, tx-, rx +, rx-, gnd |
|
Rs -485-4w |
Tx +, tx-, rx +, rx-, gnd |
|
Rs -485-2w |
Data +, data-, gnd |
Qawwa Parametri
|
Input Kurrent |
Nport 5610-8-48 v / 16-48 v: 135 ma @ 48 vdc Nport 5650-8- hv-t / 16- hv-t: 152 ma @ 88 vdc Nport 5610-8 / 16: 141 Ma @ 100 Vac Nport 5630-8 / 16: 152 Ma @ 100 Vac Nport 5650-8 / 8- t / 16 / 16- t: 158 ma @ 100 vac Nport 5650-8- m-sc / 16- m-sc: 174 Ma @ 100 Vac Nport 5650-8- s-sc / 16- s-sc: 164 ma @ 100 vac |
|
Input Vultaġġ |
Mudelli HV: 88 sa 300 VDC Mudelli AC: 100 sa 240 Vac, 47 sa 63 Hz Mudelli DC: ± 48 VDC, 20 sa 72 VDC, -20 TO -72 VDC |
Affidabilità
|
Trigger tal-bidu mill-ġdid awtomatiku |
WDT built-in |
Fiżiku Karatteristiċi
|
Akkomodazzjoni |
Metall |
|
Installazzjoni |
19- Inch immuntar rack |
|
Dimensjonijiet (bi widnejn |
480 x 45 x 198 mm (18.90 x 1.77 x 7.80 pulzieri) |
|
Dimensjonijiet (mingħajr widnejn |
440 x 45 x 198 mm (17.32 x 1.77 x 7.80 pulzieri) |
|
Piż |
Nport 5650-16- hv-t: 3,820 g (8.42 lb) Nport 5650-8- hv-t: 3,720 g (8.20 lb) Nport 5610-16-48 V: 3,260 g (7.19 lb) Nport 5610-8-48 V: 3,160 g (6.97 lb) Nport 5630-16: 2,560 g (5.64 lb) Nport 5630-8 / 5650-16 / 5650-16- t: 2,510 g (5.53 lb) Nport 5650-16- s-sc: 2,500 g (5.51 lb) Nport 5610-16: 2,490 g (5.49 lb) Nport 5650-8- s-sc / 5650-16- m-sc: 2,440 g (5.38 lb) Nport 5610-8: 2,290 g (5.05 lb) Nport 5650-8- m-sc: 2,380 g (5.25 lb) Nport 5650-8 / 5650-8- t: 2,310 g (5.09 lb) |
|
Interattiv Interfaccja |
Wiri tal-pannell LCD (mudelli standard temp. Imbotta buttuni għall-konfigurazzjoni (mudelli standard temp. |
Ambjentali Limiti
|
Topera Temperatura |
Mudelli Standard: {0 sa 60 grad (32 sa 140 grad F) Temp wiesa '. Mudelli: -40 sa 75 grad (-40 sa 167 grad f) Temperatura wiesgħa ta 'vultaġġ għoli. Mudelli: -40 sa 85 grad (-40 sa 185 grad F) |
|
Ħażna Temperatura (Pakkett inklużi) |
Mudelli standard: -20 sa 70 grad (-4 sa 158 grad f) Temp wiesa '. Mudelli: -40 sa 75 grad (-40 sa 167 grad f) Temperatura wiesgħa ta 'vultaġġ għoli. Mudelli: -40 sa 85 grad (-40 sa 185 grad F) |
|
Ambjentali Relattiv Umdità |
5 sa 95% (li ma jikkondensax) |
Standards u Ċertifikazzjonijiet
|
EMC |
EN 55032/35 |
|
Emi |
CISPR 32, FCC Parti 15B Klassi A |
|
L-Awtorità tal-Approvazzjoni tat-T |
Nport 5650-8 / 16 mudelli: IEC 61000-4-2 ESD: Kuntatt: 8 kV; Arja: 15 kV IEC 61000-4-3 RS: 80 MHz sa 1 GHz: 10 V / M IEC 61000-4-4 eft: qawwa: 4 kV; Sinjal: 2 kV IEC 61000-4-5 Surge: Power: 2.5 kV; Sinjal: 1 kV IEC 61000-4-6 CS: 150 kHz sa 80 MHz: 3 v / m; Sinjal: 3 v / m IEC 61000-4-8 IEC 61000-4-11 Nport 5650-8 / 16- mudelli HV: IEC 61000-4-2 ESD: Kuntatt: 4 kV; Arja: 8 kV IEC 61000-4-3 RS: 80 MHz sa 1 GHz: 3 V / M IEC 61000-4-4 eft: qawwa: 4 kV; Sinjal: 2 kV IEC 61000-4-5 Surge: Power: 2 kV IEC 61000-4-6 CS: 150 kHz sa 80 MHz: 3 v / m; Sinjal: 3 v / m IEC 61000-4-8 |
|
Sigurtà |
Ul 62368-1 |
|
Mediku |
En 55011: 2007+ A2: 2007 Klassi A (Grupp 1) Konformi En 60601-1-2: 2007 konformi |
Mtbf
|
Ħin |
Nport 5610-8: 903,009 hrs Nport 5610-8-48 V: 892,692 hrs Nport 5630-8: 844,009 hrs Nport 5650-8- t: 776,469 hrs Nport 5650-8: 754,927 hrs Nport 5650-8- m-sc / 8- s-sc: 738,291 hrs Nport 5650-8- hv-t: 716,168 hrs Nport 5610-16-48 V: 693,529 hrs Nport 5610-16: 680,154 hrs Nport 5630-16: 618,263 hrs Nport 5650-16: 525,107 hrs Nport 5650-16- t: 533,046 hrs Nport 5650-16- m-sc / 16- s-sc: 517,019 hrs Nport 5650-16- hv-t: 506,093 hrs |
|
Standards |
Mudelli HV: TelCordia (BellCore) Standard TR / SR Il-mudelli l-oħra kollha: Mil-HDBK -217 f |
Pakkett Kontenut
|
Apparat |
1 X NPORT 5600 Serje Device Server |
|
Installazzjoni Kitt |
1 x Kit li Jmonka x-Xkafef |
|
Kejbil |
1 x korda tal-enerġija, adattata għar-reġjun tiegħek (mudelli AC) |
|
Dokumentazzjoni |
1 x Gwida ta 'Installazzjoni Quick 1 x Karta tal-Garanzija |
Dimensjonijiet
 |
Tordna Informazzjoni
|
Mudell Isem |
L-Awtorità tal-Approvazzjoni tat-Tip tal- Interfaccja Konnettur |
Interface tas-serje |
LE. ta ' Serje Portijiet |
Topera Temp. |
Input Vultaġġ |
|
Nport 5610-8 |
8- Pin RJ45 |
Rs -232 |
8 |
0 sa 60 grad |
100-240 Vac |
|
Nport 5610-8-48 v |
8- Pin RJ45 |
Rs -232 |
8 |
0 sa 60 grad |
± 48 VDC |
|
Nport 5630-8 |
8- Pin RJ45 |
RS -422 / 485 |
8 |
0 sa 60 grad |
100-240 Vac |
|
Nport 5610-16 |
8- Pin RJ45 |
Rs -232 |
16 |
0 sa 60 grad |
100-240 Vac |
|
Nport 5610-16-48 v |
8- Pin RJ45 |
Rs -232 |
16 |
0 sa 60 grad |
± 48 VDC |
|
Nport 5630-16 |
8- Pin RJ45 |
RS -422 / 485 |
16 |
0 sa 60 grad |
100-240 Vac |
|
Nport 5650-8 |
8- Pin RJ45 |
RS -232 / 422/485 |
8 |
0 sa 60 grad |
100-240 Vac |
|
Nport 5650-8- m-sc |
Fibra Multi-Mode SC |
RS -232 / 422/485 |
8 |
0 sa 60 grad |
100-240 Vac |
|
Nport 5650-8- s-sc |
Fibra SC ta 'modalità waħda |
RS -232 / 422/485 |
8 |
0 sa 60 grad |
100-240 Vac |
|
Nport 5650-8- t |
8- Pin RJ45 |
RS -232 / 422/485 |
8 |
-40 sa 75 grad |
100-240 Vac |
|
Nport 5650-8- hv-t |
8- Pin RJ45 |
RS -232 / 422/485 |
8 |
-40 sa 85 grad |
88-300 vdc |
|
Nport 5650-16 |
8- Pin RJ45 |
RS -232 / 422/485 |
16 |
0 sa 60 grad |
100-240 Vac |
|
Nport 5650-16- m-sc |
Fibra Multi-Mode SC |
RS -232 / 422/485 |
16 |
0 sa 60 grad |
100-240 Vac |
|
Nport 5650-16- s-sc |
Fibra SC ta 'modalità waħda |
RS -232 / 422/485 |
16 |
0 sa 60 grad |
100-240 Vac |
|
Nport 5650-16- t |
8- Pin RJ45 |
RS -232 / 422/485 |
16 |
-40 sa 75 grad |
100-240 Vac |
|
Nport 5650-16- hv-t |
8- Pin RJ45 |
RS -232 / 422/485 |
16 |
-40 sa 85 grad |
88-300 vdc |
Aċċessorji (mibjugħ separatament)
Kejbils
|
Cbl-rj45f 25-150 |
8- pin rj45 sa db25 femminili kejbil tas-serje, 1.5 m |
|
Cbl-rj45f 9-150 |
8- pin rj45 għal db9 femminili kejbil tas-serje, 1.5m |
|
CBL-RJ45M 9-150 |
8- pin rj45 għal db9 kejbil tas-serje maskili, 1.5m |
|
Cbl-rj45sf 9-150 |
8- pin rj45 għal db9 femminili kejbil tas-serje bi lqugħ, 1.5m |
|
Cbl-rj45sf 25-150 |
8- pin rj45 għal db25 femminili kejbil tas-serje bi lqugħ, 1.5m |
|
CBL-RJ45SM 25-150 |
8- pin rj45 għal db25 kejbil tas-serje maskili bi lqugħ, 1.5m |
|
CBL-RJ45SM 9-150 |
8- pin rj45 għal db9 kejbil tas-serje maskili bi lqugħ, 1.5m |
|
CBL-F9M 9-150 |
Db9 femminili għal db9 kejbil tas-serje maskili, 1.5 m |
|
CBL-F9M 9-20 |
Db9 femminili għal db9 kejbil tas-serje maskili, 20 cm |
|
CBL-RJ458P -100 |
8- pin rj45 cat5 cable ethernet, 1 m |
Konnetturi
|
ADP-RJ458P-DB9F |
DB9 Femminili għall-konnettur RJ45 |
|
ADP-RJ458P-DB9M |
RJ45 għal Konnettur maskili DB9 |
Qawwa Kurduni
|
PWC-C13AU -3 b -183 |
Korda tal-enerġija bil-plagg Awstraljan (AU), 1.83 m |
|
PWC-C13CN -3 b -183 |
Korda tal-enerġija bi plagg taċ-Ċina bi tliet partijiet (NM), 1.83 m |
|
PWC-C13EU -3 b -183 |
Korda tal-enerġija bil-plagg tal-Ewropa Kontinentali (UE), 1.83 m |
|
PWC-C13JP -3 b -183 |
Korda tal-qawwa bil-plug tal-Ġappun (JP), 7a / 125v, 1.83 m |
|
PWC-C13UK -3 b -183 |
Korda tal-qawwa bir-Renju Unit (ir-Renju Unit), 1.83 m |
|
PWC-C13US -3 b -183 |
Korda tal-enerġija bil-plagg tal-Istati Uniti (l-Istati Uniti), 1.83 m |
Immuntar tar-rack Settijiet
|
Wk -45-01 |
Kit li jwaqqaf ix-xtillieri, pjanċi b'forma ta '2 L, 8 viti, 45 x 57 x 2.5 mm |
