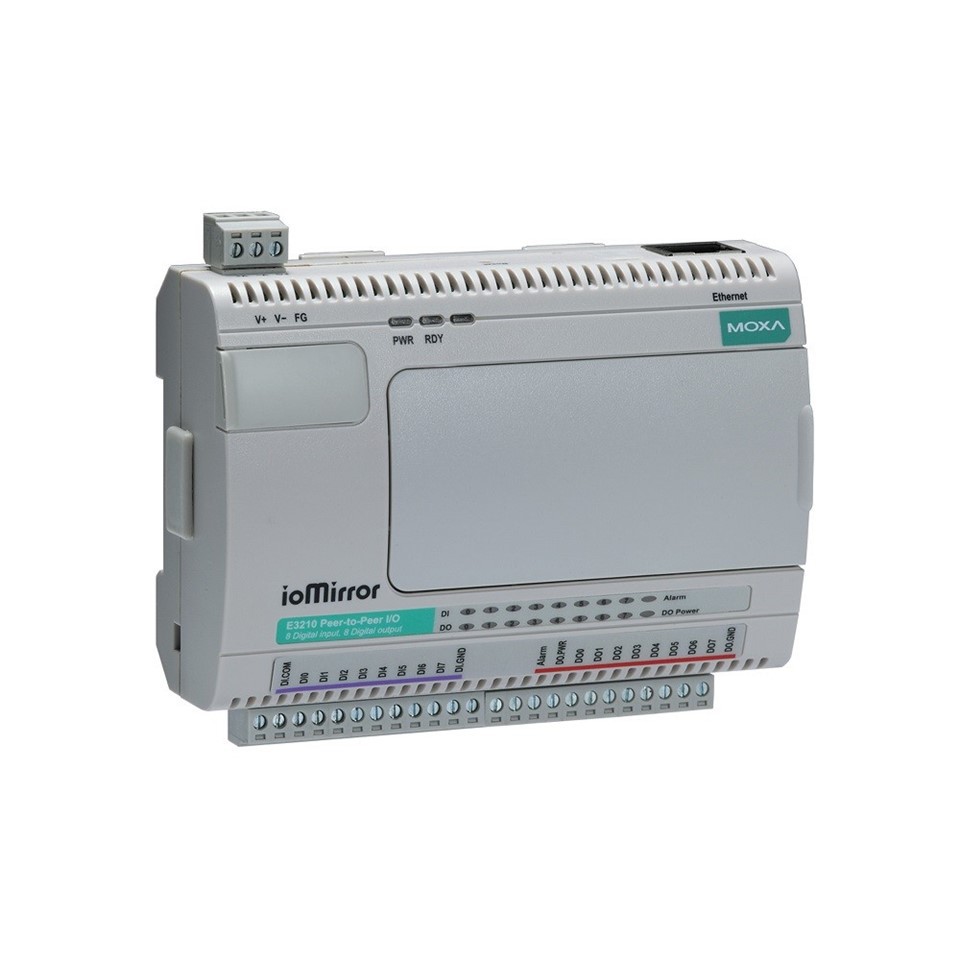

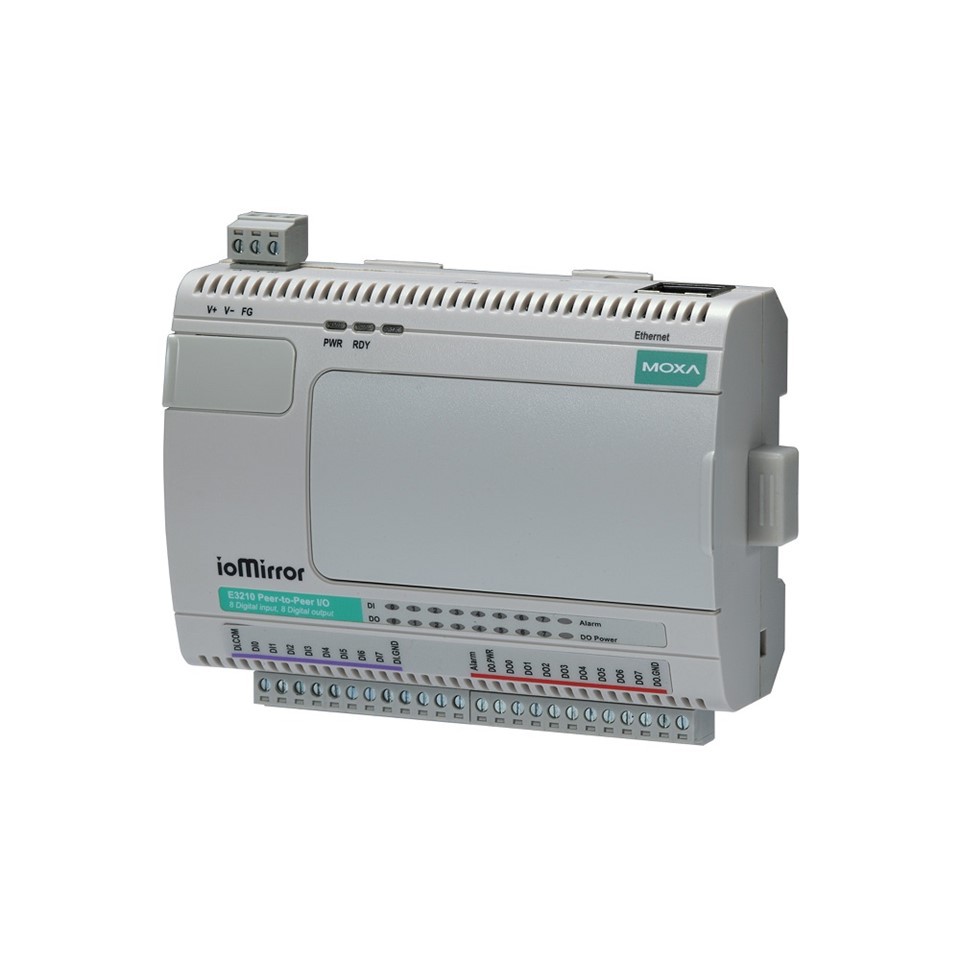

Moxaiomirror E3210 Ethernet Peer-to-Peer I / O bi 8 inputs diġitali u 8 outputs diġitali

Karatteristiċi u Benefiċċji

Komunikazzjoni diretta ta 'input-to-output fuq IP
I / O ta 'veloċità għolja peer-to-peer fi ħdan 20 ms
Port ta 'allarm fiżiku wieħed għall-istatus tal-konnettività
Utilità għal settings faċli u faċli fuq il-web
Kanal ta 'allarm lokali
Messaġġ ta 'allarm mill-bogħod
Jappoġġja Modbus TCP għal monitoraġġ mill-bogħod
Modulu LCD mhux obbligatorju għal konfigurazzjoni faċli

Introduzzjoni

MoxA iomirror E3210, li hija ddisinjata bħala soluzzjoni ta 'sostituzzjoni tal-kejbil biex tikkonnettja sinjali ta' input diġitali mill-bogħod ma 'sinjali ta' ħruġ fuq netwerk IP, tipprovdi 8 kanali ta 'input diġitali, 8 kanali tal-ħruġ diġitali, u interface Ethernet 10 / 100m. Sa 8 pari ta 'sinjali ta' input u output diġitali jistgħu jiġu skambjati fuq Ethernet ma 'apparat ieħor tas-serje IOMIRROR E3210, jew jistgħu jintbagħtu lil kontrollur lokali PLC jew DCS. Matul netwerk ta 'żona lokali, l-iomirror jista' jikseb latenza baxxa tas-sinjal (tipikament inqas minn 20 ms). Bl-iomirror, sensuri remoti jistgħu jiġu konnessi ma 'kontrolluri lokali jew pannelli tal-wiri fuq infrastrutturi tar-ram, fibra, jew bla fili, u sinjali jistgħu jiġu trasmessi fuq distanzi kważi illimitati, mingħajr problemi ta' ħoss.

Maqsum Senser Sinjali għal 16 Differenti Postijiet

Moxa Iomirror E3210 jista 'jaqsam sinjal ta' input wieħed ma 'żewġ kanali ta' ħruġ diġitali f'żewġ indirizzi IP differenti. Tmien sinjali tal-livell tat-tank jistgħu jiġu mmonitorjati f'16-il pannell tal-wiri differenti, kollha fl-istess ħin.

Lokali Allarm u Mill-bogħod Allarm Messaġġi għal Monitoraġġ Konnettività

Moxa iomirror E3210 għandu kanal ta 'output ta' allarm ta '24 VDC li jista' jattiva buzzer mehmuż jew wirja LED meta l-konnessjoni tfalli. Barra minn hekk, iż-żewġ moduli iomirror jistgħu jibagħtu messaġġi lis-softwer IOEVENTLOG, u jiżgura li mill-inqas wieħed mill-messaġġi ta 'twissija jilħaq is-softwer IOEVENTLOG.

Speċifikazzjonijiet

Input / output Interfaccja

Diġitali Input Kanali	8
Diġitali Produzzjoni Kanali	8
Allarm Kuntatt Kanali	1
Iżolament	3K VDC jew 2K VRMS
Buttuni	Irrisettja l-buttuna

Diġitali Sorsi

Konnettur	Terminal tal-Euroblock mgħaġġel bil-kamin
Diġitali Iffiltrar Ħin Intervall	Softwer konfigurabbli
Niexef Kuntatt	Fuq: qasir għal gnd off: miftuħ
I/O Mod	Di
Vultaġġ żejjed Protezzjoni	36 VDC
Punti kull Com	8 kanali
SenserTip	Kuntatt niexef Kuntatt imxarrab (NPN)
Imxarrab Kuntatt (Di għal Gnd)	Fuq: 10 sa 30 vdc Off: 0 sa 3 vdc

Diġitali Riżultati

Konnettur	Terminal tal-Euroblock mgħaġġel bil-kamin
Kurrent Klassifikazzjoni	200 mA kull kanal
I/O Mod	Tagħmel
I/O Tip	Sank
Kurrent żejjed Protezzjoni	0. 6 A kull kanal @ 25 grad
Temperatura żejda Għeluq	160 grad (min.)
Vultaġġ żejjed Protezzjoni	35 VDC

L-Awtorità tal-Approvazzjoni tat-Tip tal- Interfaccja

10 / 100baset (x) Portijiet (RJ45 konnettur)	1
Manjetiku Iżolament Protezzjoni	1.5 kV (inkorporat)

L-Awtorità tal-Approvazzjoni tat-Tip tal- Softwer Karatteristiċi

Konfigurazzjoni Għażliet	Console tal-Web (HTTP) Utilità tal-Windows (IOMIRRORADMIN)
Industrijali Protokolli	Server Modbus TCP (Slave)
Ġestjoni	Bootp Klijent DHCP HTTP TCP / IP UDP
ĦinĠestjoni	SNTP

Modbus It-TCP

Funzjonijiet Appoġġjat

1, 2, 3, 4, 5, 6, 15, 16

WASSLET Interfaccja

WASSLET Indikaturi

PWR, lest

Qawwa Parametri

Qawwa Konnettur	Terminal tal-Euroblock mgħaġġel bil-kamin
LE. ta ' Qawwa Sorsi	1
Input Vultaġġ	12 sa 48 VDC
Qawwa Konsum	136 Ma @ 24 VDC

Allarm Kuntatti

I/O Tip	Sank
Kurrent Klassifikazzjoni	Massimu. 200 mA kull kanal
Konnettur	Terminal tal-Euroblock mgħaġġel bil-kamin

Fiżiku Karatteristiċi

Akkomodazzjoni	Plastik
Dimensjonijiet	115 x 79 x 45.6 mm (4.53 x 3.11 x 1.80 pulzieri)
Piż	2 0 5 g (0.45 lb)
Wajers	Kejbil I / O, 16 sa 26 AWG Kejbil tal-qawwa, 16 sa 26 AWG
Installazzjoni	Immuntar tal-ħajt tal-mmuntar tal-ħajt

Ambjentali Limiti

Topera Temperatura	-10 sa 60 grad (14 sa 140 grad F)
Ħażna Temperatura (Pakkett inklużi)	-40 sa 85 grad (-40 sa 185 grad F)
Ambjentali Relattiv Umdità	5 sa 95% (li ma jikkondensax)
Altitudni	2000 m Nota: Jekk jogħġbok ikkuntattja lil MoxA jekk teħtieġ prodotti garantiti biex jiffunzjonaw sew f'altitudnijiet ogħla.

Standards u Ċertifikazzjonijiet

Il-waqgħa ħielsa	L-Awtorità tal-Approvazzjoni tat-Tip tal-Iżvilupp Reġjonali u l-Awtorità tal{0}-Approvazzjoni
Emi	En 61000-6-4, FCC Parti 15B Klassi A
Sigurtà	Il-Kummissjoni tqis li l-miżuri ta' għajnuna mill-Istat Membru kkonċernat ikunu
Xokk	L-Awtorità tal-Approvazzjoni tat-Tip tal-Iżvilupp Reġjonali u l-Awtorità tal{0}-Approvazzjoni
Vibrazzjoni	L-Awtorità tal-Approvazzjoni tat-Tip tal-Iżvilupp Reġjonali u l-Awtorità tal{0}-Approvazzjoni
L-Awtorità tal-Approvazzjoni tat-T	IEC 61000-4-2 ESD: Kuntatt: 4 kV; Arja: 8 kV IEC 61000-4-3 RS: 80 MHz sa 1 GHz: 3 V / M IEC 61000-4-4 eft: qawwa: 2 kV; Sinjal: 1 kV IEC 61000-4-5 Surge: Power: 2 kV; Sinjal: 1 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 pfmf

Mtbf

Ħin	231,020 siegħa
Standards	Telcordia SR332

Pakkett Kontenut

Apparat	1 x iomirror e3200 serje peer-to-peer I / o
Installazzjoni Kitt	1 x Blokk tat-Terminal, 3- pin, 3.81 mm 1 x Blokk tat-Terminal, 12- pin, 3.81 mm
Dokumentazzjoni	1 x Gwida ta 'Installazzjoni Quick
