MoxaEds -305- s-sc5- Port swiċċijiet Ethernet mhux immaniġġjati

Karatteristiċi u Benefiċċji

Twissija tal-ħruġ tar-relay għal falliment tal-enerġija u allarm tal-pawra tal-port
Xandir tal-protezzjoni tal-maltemp
-40 sa 75 grad wiesgħa ta 'temperatura operattiva (mudelli -t)

Introduzzjoni

Moxa eds -305- S-SC Ethernet Swiċċijiet jipprovdu soluzzjoni ekonomika għall-konnessjonijiet Ethernet industrijali tiegħek. Dawn is-swiċċijiet tal-port 5- jiġu b'funzjoni ta 'twissija tar-relay mibnija li twissi l-inġiniera tan-netwerk meta jseħħu fallimenti ta' enerġija jew pawżi tal-port. Barra minn hekk, l-iswiċċijiet huma ddisinjati għal ambjenti industrijali ħorox, bħalma huma l-postijiet perikolużi definiti mill-klassi 1 Div. 2 u l-istandards taż-żona ATEX 2.

Moxa eds {{0}} swiċċijiet S-SC jikkonformaw mal-istandards FCC, UL, u CE u jappoġġjaw jew firxa standard ta 'temperatura operattiva ta' 0 sa 60 grad jew firxa wiesgħa ta 'temperatura operattiva ta' -40 sa 75 grad. L-iswiċċijiet kollha fis-serje jgħaddu minn test ta '100% burn-in biex jiżguraw li jissodisfaw il-bżonnijiet speċjali ta' applikazzjonijiet ta 'kontroll tal-awtomazzjoni industrijali. Moxa eds -305- swiċċijiet S-SC jistgħu jiġu installati faċilment fuq ferrovija DIN jew f'kaxxa ta 'distribuzzjoni.

Speċifikazzjonijiet

Input / output Interfaccja

Allarm Kuntatt Kanali

1 Relay Output b'kapaċità ta 'ġarr kurrenti ta' 1 a @ 24 vdc

L-Awtorità tal-Approvazzjoni tat-Tip tal- Interfajċ

10 / 100baset (x) Portijiet (RJ45 konnettur)

Eds -305 / 305- t: 5

Eds -305- m-sc / m-st / s-sc / s-sc -80: 4

Il-mudelli kollha jappoġġjaw: veloċità tan-negozjar awtomatiku modalità sħiħa / nofs duplex

Konnessjoni Auto MDI / MDI-X

100BASEFX Portijiet (Multi-Mod Sc konnettur)

EDS -305- M-SC / M-SC-T: 1

100BASEFX Portijiet (Multi-Mod St konnettur)

Eds -305- M-ST / M-ST-T: 1

100BASEFX Portijiet (mod wieħed Sc konnettur)

EDS -305- S-SC / S-SC-T: 1

Portijiet 100BASEFX (konnettur SC ta 'mod wieħed, 80km)

Eds -305- s-sc -80: 1

Standards

IEEE 802.3 għal 10baset

IEEE 802.3U għal 100BASET (X) u 100BASEFX IEEE 802.3x għall-kontroll tal-fluss

Ottiku Fibra

		100BASEFX
		Multi-modalità		Mod wieħed (40 km)	Mod wieħed (80 km)
Tip tal-kejbil tal-fibra		OM1	50/125 µm	G.652	G.652
			800 MHz x Km
Distanza tipika		4 km	5 km	40 km	80 km
Tul tal-mewġa	Tipiku (nm)	1300		1310	1550
	TX Range (NM)	1260 sa 1360		1280 sa 1340	1530 sa 1570
	RX Firxa (NM)	1100 sa 1600		1100 sa 1600	1100 sa 1600
Enerġija ottika	TX Firxa (DBM)	-10 għal -20		0 għal -5	0 għal -5
	RX Firxa (DBM)	-3 għal -32		-3 għal -34	-3 għal -34
	Baġit tal-Link (DB)	12		29	29
	Piena ta 'dispersjoni (DB)	3		1	1
Nota: Meta tikkonnettja transceiver tal-fibra ta 'mod wieħed, nirrakkomandaw li tuża attenwatur biex tevita ħsara kkawżata minn enerġija ottika eċċessiva. Nota: Ikkalkula d- "distanza tipika" ta 'transceiver speċifiku tal-fibra kif ġej: Baġit tal-Link (DB)> Piena ta' Dispersjoni (DB) + Telf ta 'Rabta Totali (DB).

Dip Swiċċ Konfigurazzjoni

Ethernet Interface

Allarm tal-waqfa tal-port

Swiċċ Proprjetajiet

Mac Tabella Daqs	1 K
Pakkett Bufer Daqs	384 K
Proċessar Tip	Aħżen u 'l quddiem

Qawwa Parametri

Input Kurrent	Eds {{0}} / 305- t: 0.11 a @ 24 vdc Eds {{0}} M / s mudelli: 0.15 a @ 24 vdc
Konnessjoni	1 li jista 'jinqala' 6- blokka tat-terminal tal-kuntatt (i)
Topera Vultaġġ	12 sa 48 VDC
Input Vultaġġ	24 VDC Inputs doppji żejda
Opposti Polarità Protezzjoni	Appoġġjat
Tagħbija żejda Kurrent Protezzjoni	Appoġġjat

Fiżiku Karatteristiċi

Akkomodazzjoni	Metall
IP Klassifikazzjoni	IP30
Dimensjonijiet	53.6 x 135 x 105 mm (2.11 x 5.31 x 4.13 pulzieri)
Piż	790 g (1.75 lb)
Installazzjoni	Immuntar DIN-rail Immuntar tal-ħajt (b'kit mhux obbligatorju)

Ambjentali Limiti

Topera Temperatura

Mudelli Standard: {0 sa 60 grad (32 sa 140 grad F)

Temp wiesa '. Mudelli: -40 sa 75 grad (-40 sa 167 grad f)

Ħażna Temperatura (Pakkett inklużi)

-40 sa 85 grad (-40 sa 185 grad F)

Ambjentali Relattiv Umdità

5 sa 95% (li ma jikkondensax)

Standards u Ċertifikazzjonijiet

Perikoluż Postijiet	Atex Klassi I Diviżjoni 2
Emi	CISPR 32, FCC Parti 15B Klassi A
EMC	EN 55032/24
Vibrazzjoni	IEC 60068-2-6
L-Awtorità tal-Approvazzjoni tat-T	IEC 61000-4-2 ESD: Kuntatt: 6 kV; Arja: 8 kV IEC 61000-4-3 RS: 80 MHz sa 1 MHz: 20 V / M IEC 61000-4-4 eft: qawwa: 2 kV; Sinjal: 1 kV IEC 61000-4-5 Surge: Power: 2 kV; Sinjal: 2 kV IEC61000-4-6 CS: 3 V IEC 61000-4-8 pfmf
Sigurtà	UL 508 Ul 60950-1 CSA C22.2 No. 60950-1
Xokk	IEC 60068-2-27
Freefall	IEC 60068-2-32
Marittimu	DNV

Mtbf

Ħin	422,742 siegħa
Standards	Mil-hdbk -217 f

Pakkett Kontenut

Apparat

1 x eds -305 swiċċ tas-serje

Installazzjoni Kitt

2 x għatu, plastik, għall-port RJ45

1 x għatu, plastik, għall-port tal-fibra SC (mudelli -sc)

1 x għatu, plastik, għall-port tal-fibra st (mudelli)

Dokumentazzjoni

1 x Gwida ta 'Installazzjoni Quick 1 X Karta tal-Garanzija

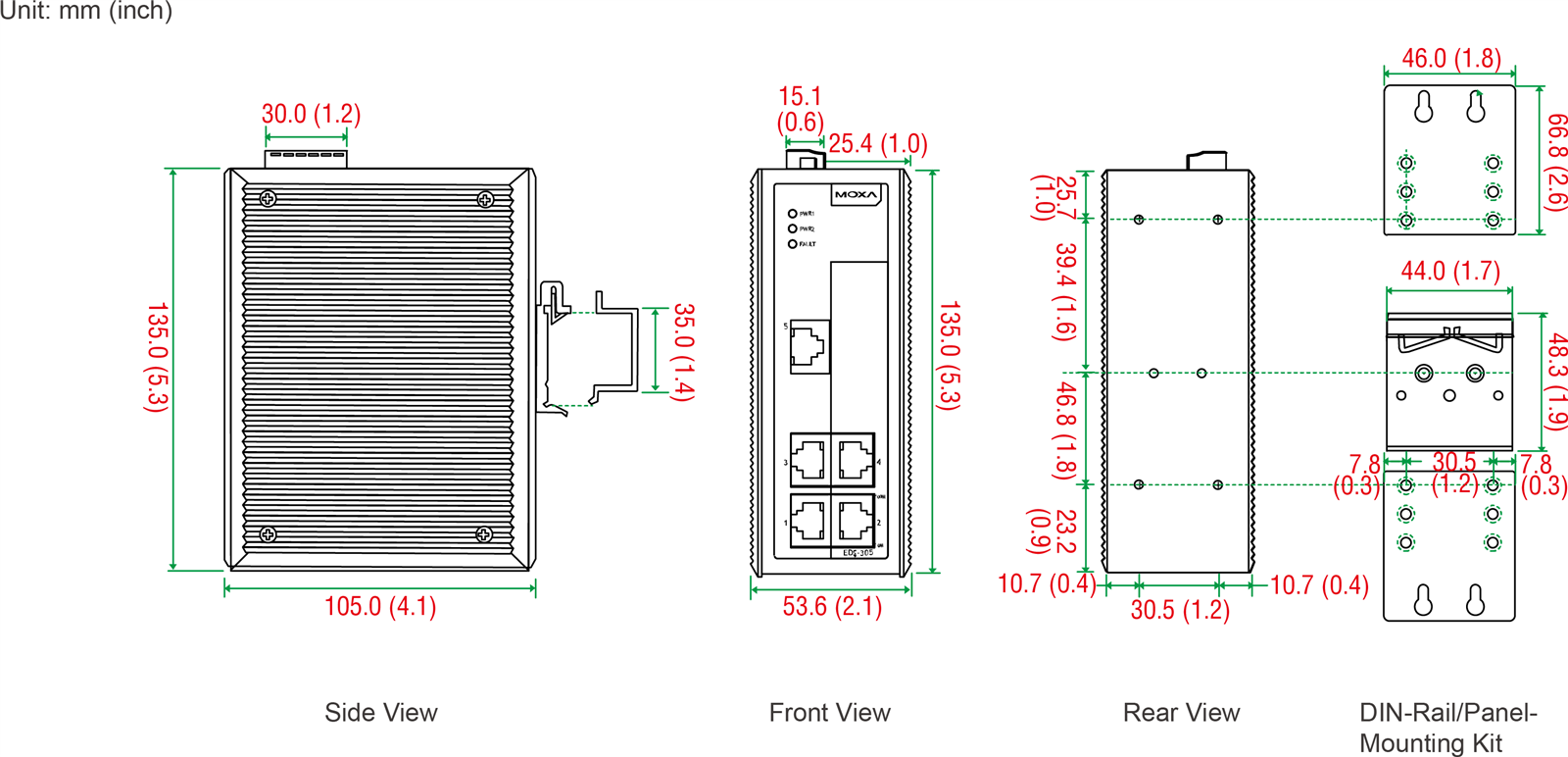

Dimensjonijiet

Tordna Informazzjoni

Mudell Isem	10 / 100baset (x) Portijiet RJ45 Konnettur	100BASEFX PortijietMulti-modalità, ScKonnettur	100BASEFX PortijietMulti-modalità, StKonnettur	100BASEFX Portijiet Mod wieħed, Sc Konnettur	Topera Temp.
Eds -305	5	–	–	–	0 sa 60 grad
Eds -305- t	5	–	–	–	-40 sa 75 grad
Eds -305- m-sc	4	1	–	–	0 sa 60 grad
Eds -305- m-sc-t	4	1	–	–	-40 sa 75 grad
Eds -305- m-st	4	–	1	–	0 sa 60 grad
Eds -305- M-ST-T	4	–	1	–	-40 sa 75 grad
Eds -305- s-sc	4	–	–	1	0 sa 60 grad
Eds -305- s-sc -80	4	–	–	1	0 sa 60 grad
Eds -305- s-sc-t	4	–	–	1	-40 sa 75 grad

Aċċessorji (mibjugħ separatament)

Qawwa Provvisti

Dr -120-24	120W / 2.5A DIN-RAIL 24 VDC Provvista ta 'Enerġija b'Universal 88 sa 132 VAC jew 176 sa 264 Input VAC minn Swiċċ, jew 248 sa 370 VDC Input, -10} sa 60 grad Temperatura operattiva
Dr -4524	45W / 2A DIN-RAIL 24 VDC Provvista ta 'Enerġija b'Universal 85 sa 264 VAC jew 120 sa 370 VDC Input, -10 sa 50 grad C temperatura operattiva
Dr -75-24	75W / 3.2A DIN-RAIL 24 VDC Provvista ta 'Enerġija b'Universal 85 sa 264 VAC jew 120 sa 370 VDC Input, -10 sa 60 grad Temperatura operattiva
Mdr -40-24	DIN-RAIL 24 VDC Provvista ta 'enerġija b'40W / 1.7A, 85 sa 264 VAC, jew 120 sa 370 VDC input, -20 sa 70 grad temperatura operattiva
Mdr -60-24	DIN-RAIL 24 VDC Provvista ta 'Enerġija b'60W / 2.5A, 85 sa 264 VAC, jew 120 sa 370 VDC Input, -20 sa 70 grad Temperatura operattiva
