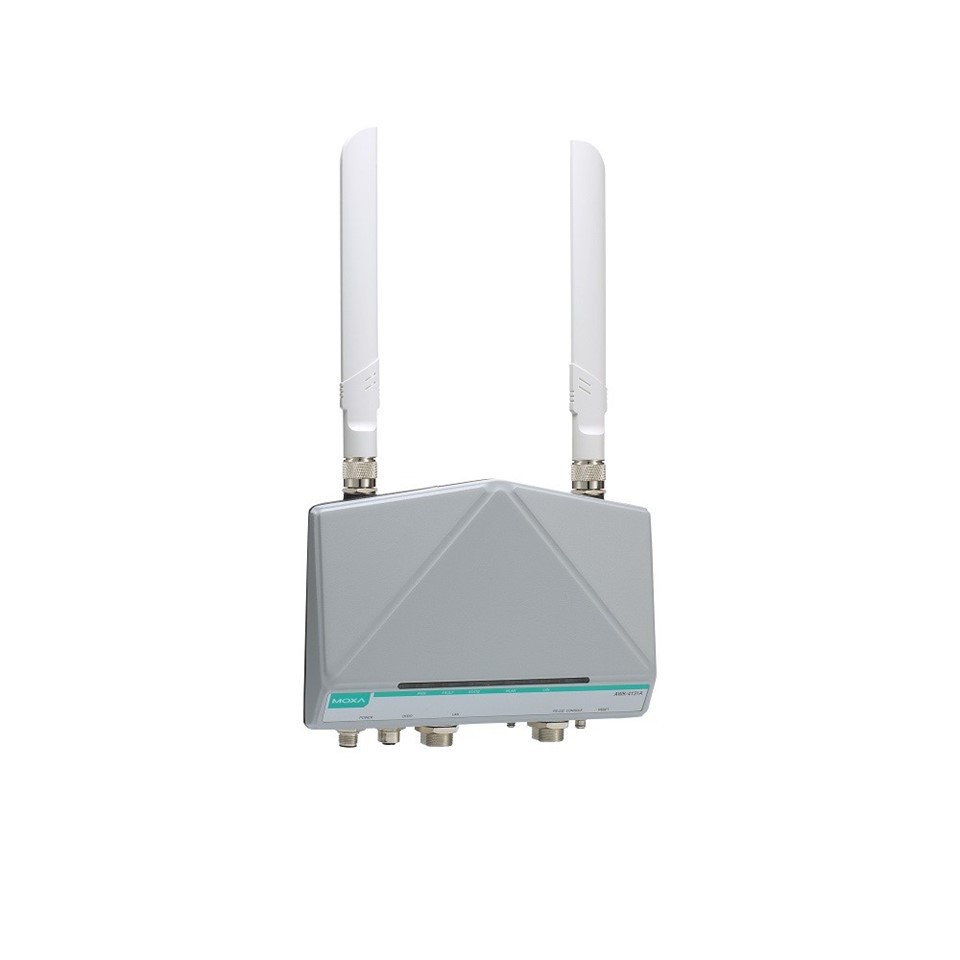

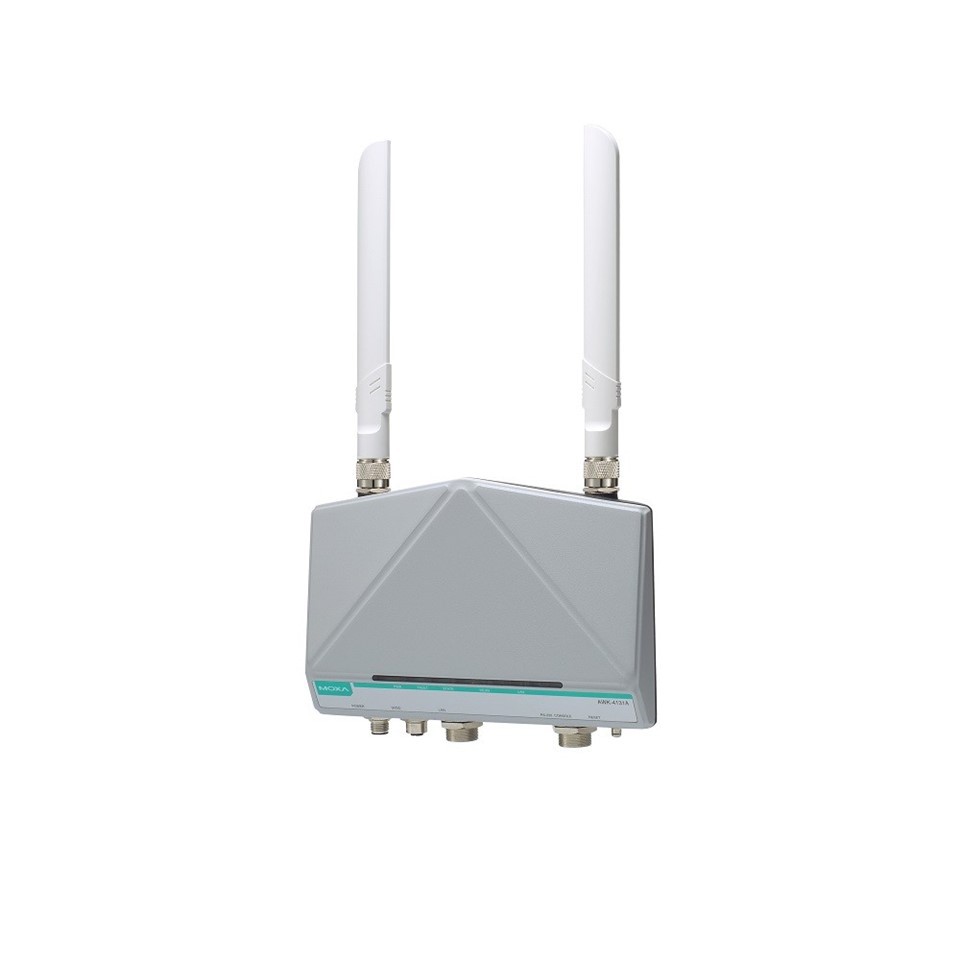

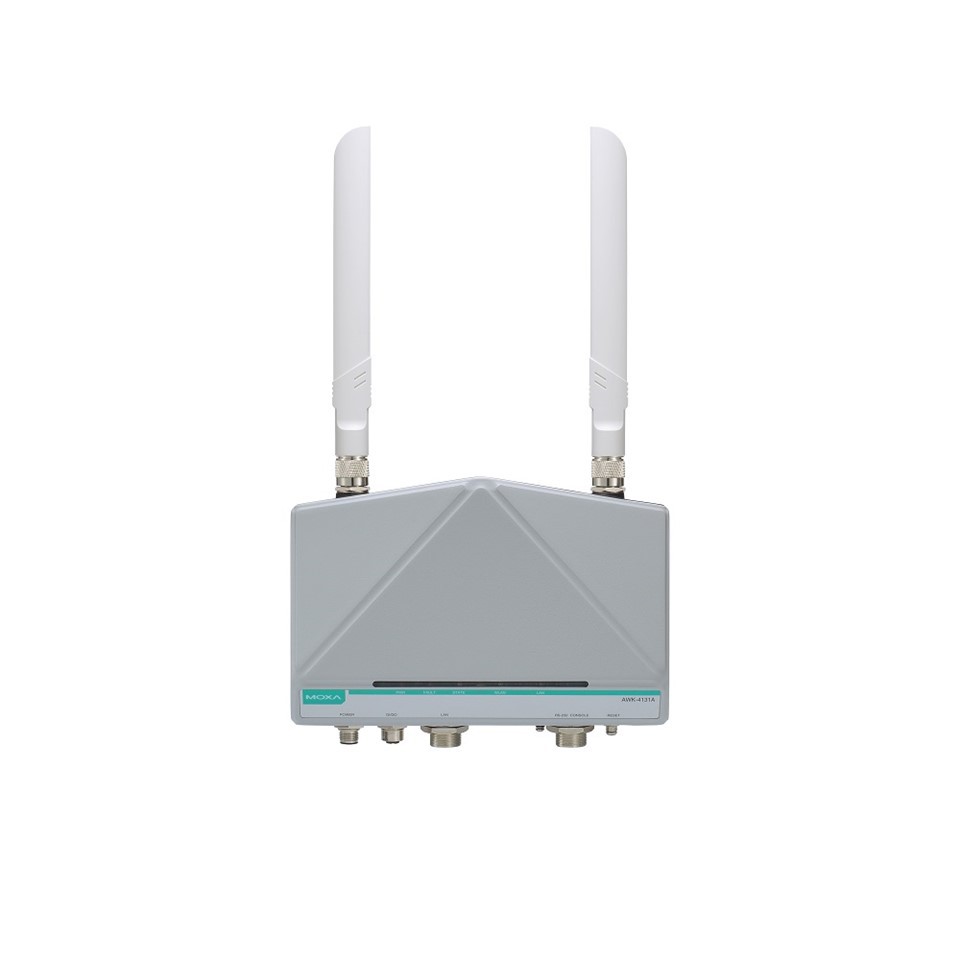

MoxaAwk -4131 a-eu-tIEEE industrijali fil-beraħ 802.11a / b / g / n Wireless AP / Bridge / Client
Karatteristiċi u Benefiċċji
- 2x2 MIMO 802.11a / b / g / n AP / Bridge / Client
- Turbo Roaming1 ibbażat fuq il-klijent fuq livell millisekonda1
- Setup faċli u skjerament ma 'Aeromag
- Sensja bla fili bi protezzjoni tal-aerolink
- Setup faċli tan-netwerk bit-traduzzjoni tal-indirizz tan-netwerk (NAT)
- Disinn industrijali imħatteb b'antenna integrata u iżolament tal-enerġija
- IP 68- Klassifikazzjoni tal-Weather Rated iddisinjata għal applikazzjonijiet ta 'barra u -40 sa 75 grad wiesa' ta 'temperatura operattiva
- Evita konġestjoni bla fili b'5 GHz DFS Channel Support
Introduzzjoni
Moxa awk -4131 a-eu-t IP68 Outdoor Industrial AP / Bridge / Client jissodisfa l-ħtieġa dejjem tikber għal veloċitajiet ta 'trasmissjoni ta' dejta aktar mgħaġġla billi tappoġġja t-teknoloġija 802.11N u tippermetti komunikazzjoni MIMO 2x2 b'rata ta 'dejta netta ta' sa 300 Mbps. Moxa awk -4131 A-UE-T huwa konformi mal-istandards industrijali u l-approvazzjonijiet li jkopru t-temperatura operattiva, il-vultaġġ tal-input tal-qawwa, il-mewġa, l-ESD, u l-vibrazzjoni. Iż-żewġ inputs tal-enerġija DC żejda jżidu l-affidabbiltà tal-provvista tal-enerġija, u l-awk -4131 A jistgħu jiġu mħaddma permezz ta 'POE biex tagħmel l-iskjerament aktar faċli. Moxa awk -4131 a-eu-t jista 'jopera fuq il-meded ta' 2.4 GHz jew 5 GHz u huwa kompatibbli b'lura ma 'skjerament eżistenti 802.11A / B / G għall-investimenti bla fili tiegħek. L-add-on mingħajr fili għall-utilità tal-ġestjoni tan-netwerk MXView tħares il-konnessjonijiet bla fili inviżibbli ta 'AWK biex tiżgura konnettività Wi-Fi ħajt għal ħajt.
Avvanzat 802.11n Industrijali Wireless Soluzzjoni
802.11a / b / g / n konformi AP / pont / klijent għal skjerament flessibbli
Softwer ottimizzat għal komunikazzjoni bla fili fuq distanza twila sa 1 km linja ta 'vista u antenna ta' qligħ għoli estern (disponibbli biss fuq 5 GHz)
Jappoġġja 60 klijent konnessi fl-istess ħin
L-appoġġ tal-kanal DFS jippermetti firxa usa 'ta' għażla ta 'kanal ta' 5 GHz biex tevita interferenza minn infrastruttura bla fili eżistenti
Avvanzat Wireless Teknoloġija għal Missjoni kritika Applikazzjonijiet
Roaming bla xkiel ma 'roaming turbo bbażat fuq il-klijent1għal <150 ms roaming ħin ta 'rkupru bejn APS (modalità tal-klijent)
Appoġġ aeromag għal setup bla żball tal-issettjar bażiku tal-WLAN tal-Applikazzjonijiet Industrijali tiegħek
Jappoġġja l-protezzjoni tal-aerolink għall-ħolqien ta 'link bla fili żejjed (< 300 ms recovery time) between APs and their clients
1. Il-ħin ta 'rkupru tar-roaming turbo indikat hawnhekk huwa medja ta' riżultati tat-test dokumentati, f'kundizzjonijiet ottimizzati, madwar APS konfigurati b'interferenza bla interferenza 20- MHz RF Channels, WPA {2-} PSK Security, u parametri tat-Turbo Roaming Default. Il-klijenti huma kkonfigurati b'kanal 3- roaming b'tagħbija tat-traffiku ta '100 kbps. Kundizzjonijiet oħra jistgħu wkoll ikollhom impatt fuq il-prestazzjoni tar-roaming. Għal aktar informazzjoni dwar l-issettjar tal-parametri tat-Turbo Roaming, irreferi għall-manwal tal-prodott.
Industrijali Ruggedness
Antenna integrata u iżolament tal-qawwa ddisinjati biex jipprovdu protezzjoni ta 'insulazzjoni ta' 500 V kontra interferenza elettrika esterna
IP 68- Kisi tal-metall ratat għal protezzjoni sħiħa ta 'dħul għal kwalunkwe temp ta' barra
-40 sa 75 grad ta 'mudelli ta' temperatura operattiva wiesgħa disponibbli għal komunikazzjoni bla fili bla xkiel f'ambjenti ħorox
Wireless Netwerk Ġestjoni Ma ' Mxview Wireless
Veduta ta 'topoloġija dinamika turi l-istatus ta' links mingħajr fili u bidliet fil-konnessjoni f'daqqa t'għajn
Funzjoni viżwali u interattiva tar-roaming biex tirrevedi l-istorja tar-roaming tal-klijenti
Informazzjoni dettaljata ta 'informazzjoni u indikaturi ta' prestazzjoni għal AP u apparat tal-klijent individwali
Speċifikazzjonijiet
WLAN Interface
|
WLAN Standards |
802.11a/b/g/n 802.11I Sigurtà Wireless |
||||||||||||
|
Modulazzjoni Tip |
DSSS OFDM MIMO-OFDM |
||||||||||||
|
Frekwenza Banda għal Us (20 MHz topera kanali) |
2.412 sa 2.462 GHz (11-il kanal) 5.180 sa 5.240 GHz (4 kanali) 5.260 sa 5.320 GHz (4 kanali)2 5.500 sa 5.700 GHz (11-il kanal)2 5.745 sa 5.825 GHz (5 kanali) |
||||||||||||
|
Frekwenza Banda għal Eu (20 MHz topera kanali) |
2.412 sa 2.472 GHz (13-il kanal) 5.180 sa 5.240 GHz (4 kanali) 5.260 sa 5.320 GHz (4 kanali)2 5.500 sa 5.700 GHz (11-il kanal)2 |
||||||||||||
|
Frekwenza Banda għal Jp (20 MHz topera kanali) |
2.412 sa 2.484 GHz (14-il kanal) 5.180 sa 5.240 GHz (4 kanali) 5.260 sa 5.240 GHz (4 kanali)2 5.500 sa 5.700 GHz (11-il kanal)2 |
||||||||||||
|
Wireless Sigurtà |
WeP Encryption (64- bit u 128- bit) WPA / WPA 2- Enterprise (IEEE 802.1X / RADIUS, TKIP, AES) WPA / WPA 2- Personali |
||||||||||||
|
Trasmissjoni Rata |
802.11b: 1 sa 11 mbps 802.11a / g: 6 sa 54 mbps 802.11n: 6.5 sa 300 Mbps |
||||||||||||
|
Trasmettitur Qawwa għal 802.11a |
23 ± 1.5 dbm @ 6 sa 24 mbps 21 ± 1.5 dbm @ 36 mbps 20 ± 1.5 dbm @ 48 Mbps 18 ± 1.5 dbm @ 54 mbps |
||||||||||||
|
Trasmettitur Qawwa għal 802.11n (5 GHz) |
23 ± 1.5 dbm @ mcs 0 / 8 20 mhz 18 ± 1.5 dbm @ mcs7 / 15 20 MHz 23 ± 1.5 dbm @ mcs 0 / 8 40 mhz 17 ± 1.5 dbm @ mcs7 / 15 40 MHz |
||||||||||||
|
Trasmettitur Qawwa għal 802.11b |
26 ± 1.5 dbm @ 1 mbps 26 ± 1.5 dbm @ 2 mbps 26 ± 1.5 dbm @ 5.5 mbps 25 ± 1.5 dbm @ 11 mbps |
||||||||||||
|
Trasmettitur Qawwa għal 802.11g |
23 ± 1.5 dbm @ 6 sa 24 mbps 21 ± 1.5 dbm @ 36 mbps 19 ± 1.5 dbm @ 48 Mbps 18 ± 1.5 dbm @ 54 mbps |
||||||||||||
|
Trasmettitur Qawwa għal 802.11n (2.4 GHz) |
23 ± 1.5 dbm @ mcs 0 / 8 20 mhz 18 ± 1.5 dbm @ mcs7 / 15 20 MHz 23 ± 1.5 dbm @ mcs 0 / 8 40 mhz 17 ± 1.5 dbm @ mcs7 / 15 40 MHz |
||||||||||||
|
Trasmettitur Qawwa |
|
||||||||||||
|
Sensittività għar-riċevitur għal 802.11a (imkejla f'5.680GHz) |
Tip. -90 @ 6 mbps Tip. -88 @ 9 mbps Tip. -88 @ 12 Mbps Tip. -85 @ 18 Mbps Tip. -81 @ 24 mbps Tip. -78 @ 36 mbps Tip. -74 @ 48 mbps Tip. -72 @ 54 Mbps Nota: Minħabba limitazzjoni fil-prestazzjoni tas-sensittività tar-riċevitur għall-kanali 153 u 161, huwa rrakkomandat li tevita li tuża dawn il-kanali fl-applikazzjonijiet kritiċi tiegħek. |
||||||||||||
|
Sensittività għar-riċevitur għal 802.11N (5 GHz; imkejjel f '5.680 GHz) |
Tip. -69 dbm @ mcs 7 20 mhz typ. -71 dbm @ mcs 15 20 mhz typ. -63 dbm @ mcs 7 40 mhz typ. -68 dbm @ mcs 15 40 mhz Nota: Minħabba limitazzjoni fil-prestazzjoni tas-sensittività tar-riċevitur għall-kanali 153 u 161, huwa rrakkomandat li tevita li tuża dawn il-kanali fl-applikazzjonijiet kritiċi tiegħek. |
||||||||||||
|
Sensittività għar-riċevitur għal 802.11b (imkejjel fi 2.437GHz) |
Tip. -93 dbm @ 1 mbps Tip. -93 dbm @ 2 mbps Tip. -93 dbm @ 5.5 mbps Tip. -88 dbm @ 11 mbps |
||||||||||||
|
Sensittività għar-riċevitur għal 802.11g (imkejjel fi 2.437GHz) |
Tip. -88 dbm @ 6 mbps Tip. -86 dbm @ 9 mbps Tip. -85 dbm @ 12 mbps Tip. -85 dbm @ 18 mbps Tip. -85 dbm @ 24 mbps Tip. -82 dbm @ 36 mbps Tip. -78 dbm @ 48 mbps Tip. -74 dbm @ 54 mbps |
||||||||||||
|
Sensittività għar-riċevitur għal 802.11N (2.4 GHz; imkejjel fi 2.437 GHz) |
Tip. -70 dbm @ mcs 7 20 mhz typ. -69 dbm @ mcs 15 20 mhz typ. -67 dbm @ mcs 7 40 mhz typ. -67 dbm @ mcs 15 40 mhz |
||||||||||||
|
WLAN Operazzjoni Mod |
Punt ta 'Aċċess, klijent, router tal-klijent, kaptan, skjav, sniffer |
||||||||||||
|
Antenna |
Estern, 3/6 dbi, omni-direzzjonali |
||||||||||||
|
Antenna WLAN Konnettur |
2 Nisa tat-tip N. |
||||||||||||
2 Madankollu, skont ir-regolamenti, wara l-bidla tal-kanali, huwa meħtieġ perjodu ta 'kontroll tat-tieni disponibbiltà 60- qabel ma jibda s-servizz.
Ethernet Interface
|
Standards |
IEEE 802.3 għal 10baset IEEE 802.3U għal 100Baset (X) IEEE 802.3AB għal 1000BASET (X) IEEE 802.3at għal poe IEEE 802.1d -2004 għal Spanning Tree Protocol IEEE 802.1W għal Protokoll ta 'Siġra Rapida IEEE 802.1Q għal VLAN Tagging |
|
Poe Portijiet (10/100 / 1000baset (x), RJ45 konnettur) |
1 |
Ethernet Softwer Karatteristiċi
|
Ġestjoni |
DHCP Server / Client, DNS, HTTP, IPv4, LLDP, Proxy ARP, SMTP, SNMPV1 / V2C / V3, SYSLOG, TCP / IP, TELNET, UDP, VLAN, Wireless Search Utility, MxView, MXView Wireless, Mxconfig |
|
Rotta |
Rotta Statika, NAT, Port Awarding |
|
Sensja Protokolli |
RSTP, STP |
|
Sigurtà |
Https / SSL, raġġ, ssh |
|
ĦinĠestjoni |
Klijent SNTP |
Firewall
|
Filtru |
ICMP, Indirizz MAC, Protokoll IP, ibbażat fuq il-port |
Serje Interface
|
Console Port |
Rs -232, 8- pin rj45 |
LED Interface
|
LED Indikaturi |
PWR, Ħsarat, Stat, WLAN, LAN |
Input / output Interface
|
Allarm Kuntatt Kanali |
Relay Output b'kapaċità ta 'ġarr kurrenti ta' 1 a @ 24 vdc |
|
Buttuni |
Irrisettja l-buttuna |
|
Diġitali Inputs |
+13 għal +30 v għall-istat 1 {{{0}} għal -30 v għall-istat 0 Massimu. Kurrent tal-Input: 8 Ma |
Fiżiku Karatteristiċi
|
Akkomodazzjoni |
Metall |
|
IP Klassifikazzjoni |
IP68 |
|
Dimensjonijiet |
224 x 147.7 x 66.5 mm (8.82 x 5.82 x 2.62 in) |
|
Piż |
1,400 g (3.09 lb) |
|
Installazzjoni |
Immuntar tal-ħajt (standard), immuntar din-rail (mhux obbligatorju), immuntar tal-arblu (mhux obbligatorju) |
Qawwa Parametri
|
Input Kurrent |
{{0}}. 64 a @ 12 vdc, 0.16 a @ 48 vdc |
|
Input Vultaġġ |
12 sa 48 VDC, inputs doppji żejda, 48 VDC Power-Over-Ethernet |
|
Qawwa Konnettur |
M12 A-Kodifikat 5- Pin Male Connector |
|
Qawwa Konsum |
7.68 W (Max.) |
|
Reverse Polarità Protezzjoni |
Appoġġjat |
Ambjentali Limiti
|
Topera Temperatura |
-40 sa 75 grad (-40 sa 167 grad F) |
|
Ħażna Temperatura (Pakkett inklużi) |
-40 sa 85 grad (-40 sa 185 grad F) |
|
Ambjentali Relattiv Umdità |
5 sa 95% (li ma jikkondensax) |
Standards u Ċertifikazzjonijiet
|
EMC |
En 61000-6-2 / -6-4 |
|
Emi |
CISPR 32, FCC Parti 15B Klassi A |
|
EMS |
IEC 61000-4-2 ESD: Kuntatt: 8 kV; Arja: 15 kV IEC 61000-4-3 RS: 80 MHz sa 1 GHz: 10 V / M IEC 61000-4-4 eft: qawwa: 2 kV; Sinjal: 1 kV IEC 61000-4-5 Surge: Power: 2 kV; Sinjal: 2 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 pfmf |
|
Radju |
En 300 328, en 301 489-1 / 17, en 301 893, fcc id sle-wapn008, anatel, mic, ncc, rcm, srrc, wpc, kc, kc |
|
Sigurtà |
En 60950-1, ul 60950-1 |
|
Vibrazzjoni |
IEC 60068-2-6 |
Mtbf
|
Ħin |
440,764 siegħa |
|
Standards |
Telcordia SR332 |
Pakkett Kontenut
|
Apparat |
1 x awk -4131 serje Wireless AP / Bridge / Client |
|
Installazzjoni Kit |
1 x għatu, mara, metall, għall-port M12 1 x għatu, metall, għall-port RJ45 1 x plug power li jista 'jinstalla 1 x Plug RJ45 Installable Field 1 x stick, plastik trasparenti, għal plug li jista 'jinstalla 2 x kit li jwaqqaf il-ħajt |
|
Antenna |
Antenna 2 x 2.4 / 5 GHz |
|
Dokumentazzjoni |
1 x Gwida ta 'Installazzjoni Quick 1 x Karta tal-Garanzija |
Tordna Informazzjoni
|
Mudell Isem |
Banda |
Standards |
Topera Temp. |
|
Awk -4131 a-eu-t |
Eu |
802.11a/b/g/n |
-40 sa 75 grad |
|
Awk -4131 a-jp-t |
Jp |
802.11a/b/g/n |
-40 sa 75 grad |
|
Awk -4131 a-us-t |
Us |
802.11a/b/g/n |
-40 sa 75 grad |
Aċċessorji (mibjugħ separatament)
Antenni
|
Ant-wdb-onf -0709 |
7 DBI fi 2.4 GHz jew 9 DBI f'5 GHz, N-TIP (Nisa), Antenna Omnidirezzjonali ta 'Banda Doppja, Doppja |
|
Ant-wdb-anm -0306 |
3 dbi fi 2.4 GHz jew 6 dBi f'5 GHz, N-Type (Male), Antenna Omnidirezzjonali |
|
Ant-wdb-onm -0707 |
07 DBI fi 2.4 GHz u 07 DBI f'5 GHz, N-TIP (MALE), Antenna Omnidirezzjonali ta 'Banda Doppja |
|
Ant-wdb-anm -0502 |
5 dbi fi 2.4 GHz jew 2 dbi f'5 GHz, N-Type (Male), Antenna Omnidirezzjonali |
|
Ant-wdb-arm -02 |
2 dbi fi 2.4 GHz jew 2 dbi f'5 GHz, rp-SMA (maskili) Antenna omnidirezzjonali tal-gomma |
|
Ant-wdb-arm -0202 |
2 dbi fi 2.4 GHz jew 2 dBi f'5 GHz, RP-SMA (maskili), band doppja, antenna omnidirezzjonali |
|
Ant-wdb-pnf -1011 |
10 dbi fi 2.4 GHz u 11 dbi f'5 GHz, N-TIP (Nisa), Antenna Direzzjonali b'Dual-Banda |
|
Mat-wdb-ca-rm -2-0205 |
2.4 / 5 GHz, antenna tas-saqaf, 2/5 dBI, MIMO 2x2, tip RP-SMA (raġel) |
|
Mat-wdb-da-rm -2-0203-1 m |
2.4 / 5 GHz, antenna tad-desktop, 2/3 dbi, MIMO 2x2, rp-SMA-type (maskili), 1 m cable |
|
Mat-wdb-pa-nf -2-0708 |
2.4 / 5 GHz, antenna tal-pannell, 7/8 DBI, MIMO 2x2, N-TIP (Nisa) |
|
Ant-wsb 5- pnf -16 |
16 DBI f'5 GHz, N-TIP (Nisa), Antenna Direzzjonali ta 'Banda Unika |
|
Ant-wsb-pnf -12-02 |
12 DBI fi 2.4 GHz, N-Type (Femminili), Antenna Direzzjonali ta 'Banda Unika |
|
Ant-wsb-ahrm -05-1. 5m |
5 dbi fi 2.4 GHz, RP-SMA (maskili), antenna omnidirezzjonali / dipole, cable 1.5 m |
Wireless Antenna Kejbils
|
A-crf-nmnm-ll 4-300 |
N-TIP (MALE) TO N-TIP (MALE) LMR -400 LITE Cable, 3 m |
|
A-crf-nmnm-ll 4-600 |
N-TIP (MALE) TO N-TIP (MALE) LMR -400 LITE Cable, 6 m |
|
A-crf-nmnm-ll 4-900 |
N-TIP (MALE) TO TYPE (MALE) LMR -400 LITE Cable, 9 m |
Wireless Ap Konnettur Kejbils
|
M12a -8 pff-ip68 |
Installazzjoni fuq il-post A-Kodifikata M12 Screw-in 8- konnettur tal-brilli, konnettur femminili pin femminili |
|
M12A -8 PMM-IP68 |
Installazzjoni fuq il-post A-Kodifikata bil-kamin Gigabit Ethernet Connector, 8- Pin Male M12 Connector, ip 68- ratat |
|
A-PLG-WPRJ |
Plagg tat-tip RJ ta 'installazzjoni fuq il-post |
Wireless Konnettur Tappijiet
|
A-cap-nm |
A-cap-nm |
|
A-cap-wprj 45- Mc |
Kap tal-metall b'katina għall-konnettur RJ45 |
SurgeArrestors
|
A-sa-nfnf -02 |
0 sa 6 GHz, N-Type (femminili) għal N-Type (femminili) Surge Arrester |
|
A-sa-nmnf -02 |
0 sa 6 GHz, N-Type (Male) to N-Type (Female) Surge Arrester |
Wireless Adapters
|
A-ADP-RJ458P-DB9F-ABC01 |
DB9 femminili għall-konnettur rj45 għas-serje ABC -01 |
Wireless Jintemm Resistors
|
A-trm -50- nm |
50- Ohm Termination Resistor b'konnettur maskili tat-tip N |
Immuntar tal-ħajt Kits
|
Wk -51-01 |
Kit tal-immuntar tal-ħajt b'2 pjanċi (51.6 x 67 x 2 mm) u 6 viti |
Wireless Ap Immuntar Kits
|
Wk -55 |
Kit tal-immuntar tal-ħajt b'2 pjanċi (55 x 34.5 x 2.5 mm) u 6 viti |
