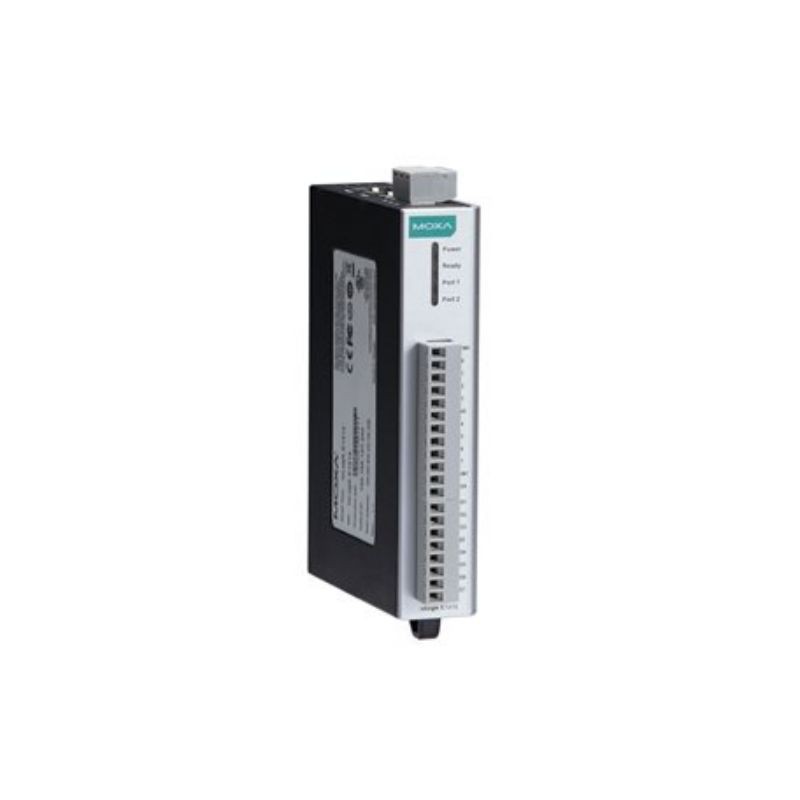

Moxa Iologik E1242Kontrolluri Universali Ethernet Remote I / O

Introduction

Moxa Iologik E1242 Universal Controller jappoġġja l-aktar protokolli komuni għall-kisba ta 'dejta I / O, li jippermettilu jimmaniġġa firxa wiesgħa ta' applikazzjonijiet. Il-biċċa l-kbira tal-inġiniera tal-IT jużaw protokolli SNMP jew API RESTful, iżda l-inġiniera OT huma aktar konversanti ma 'protokolli speċifiċi għall-OT bħal Modbus u Ethernet / IP. L-I / O intelliġenti ta 'Moxa jippermettilu u l-inġiniera OT jiksbu faċilment dejta mill-istess apparat I / O. Is-serje Iologik E1200 tappoġġja sitt protokolli: Modbus TCP, Ethernet / IP, u MoxA AOPC għal inġiniera OT, kif ukoll SNMP, API RESTful, u l-Moxa MXIO Library għal esperti tal-IT. Moxa Iologik E1242 jirċievi dejta I / O filwaqt li fl-istess ħin jikkonvertiha għal xi wieħed minn dawn il-protokolli, li jippermettilek tgħaqqad malajr l-applikazzjonijiet tiegħek.

Karatteristiċi u benefiċċji

L-indirizzi tal-iskjavi modbus TCP jistgħu jiġu definiti mill-utent. API Restful għal Applikazzjonijiet IIOT.
Jappoġġja l-adapter Ethernet / IP huwa swiċċ 2- port Ethernet iddisinjat għal topoloġiji tal-katina Daisy.
Il-komunikazzjoni bejn il-pari tiffranka kemm l-ispejjeż tal-ħin kif ukoll tal-wajer.
Kuntatt attiv mas-server MX-AOPC UA. SNMP V1 / V2C
L-għodda tal-iosearch tippermetti skjerament u konfigurazzjoni faċli għall-ingrossa.
Karatteristiċi jinkludu setup ibbażat fuq il-web, librerija MXIO għal Windows u Linux, u ċertifikazzjoni ATEX ZONE 2.
Varjanti tat-temperatura operattiva wiesgħa huma pprovduti għal -40 sa 75 grad (-40 sa 167 grad F) sitwazzjonijiet.

Speċifikazzjonijiet

Interfaċċa ta 'input / output

Kanali ta 'input diġitali		Serje Iologik E1210: 16 Iologik E1212 / E1213 Serje: 8 IOLOGIK E1214 Serje: 6 Serje Iologik E1242: 4
Kanali tal-ħruġ diġitali		Serje Iologik E1211: 16 Serje Iologik E1213: 4
Kanali Dio Configurable (minn Jumper)		Iologik E1212 Serje: 8 Iologik E1242 / E1213 Serje: 4
Kanali tar-Relay		IOLOGIK E1214 Serje: 6
Kanali ta 'input analogu		Serje Iologik E1240: 8 Serje Iologik E1242: 4
Kanali tal-ħruġ analogu		Serje Iologik E1241: 4
Kanali RTD		Serje Iologik E1260: 6
Kanali termokoppja	Serje Iologik E1262: 8
Iżolament	3K VDC jew 2K VRMS
Buttuni	Irrisettja l-buttuna

Inputs diġitali

Konnettur	Terminal tal-Euroblock mgħaġġel bil-kamin
Tip ta 'senser	Kuntatt niexef Kuntatt imxarrab (NPN jew PNP)
Modalità I / O.	DI jew counter tal-avveniment
Kuntatt niexef	Fuq: qasir għal gnd Mitfi: Miftuħ
Kuntatt imxarrab (di to com)	Fuq: 10 sa 30 vdc Off: 0 sa 3 vdc
Kontro-frekwenza	250 Hz
Intervall tal-ħin tal-filtrazzjoni diġitali	Softwer konfigurabbli
Punti għal kull com	Iologik E1210 / E1212 Serje: 8 kanali Serje Iologik E1213: 12-il kanal Serje Iologik E1214: 6 kanali Serje Iologik E1242: 4 kanali

Riżultati diġitali

Konnettur	Terminal tal-Euroblock mgħaġġel bil-kamin
Tip I / O.	IOLOGIK E1242 / E1212 / E1211 Serje: Sink Serje Iologik E1213: Sors
Modalità I / O.	Tagħmel jew output tal-polz
Klassifikazzjoni tal-Kurrent	IOLOGIK E1242 / E1212 / E1211 Serje: 200 mA kull kanal Iologik E1213 Serje: 500 mA kull kanal
Frekwenza tal-ħruġ tal-polz	500 Hz (Max.)
Protezzjoni ta 'kurrent żejjed	IOLOGIK E1242 / E1212 / E1211 Serje: 2.6 A Per Channel @ 25 Grad Serje Iologik E1213: 1.5a għal kull kanal @ 25 grad
Għeluq ta 'temperatura żejda	175 grad (tipiku), 150 grad (min.)
Protezzjoni ta 'vultaġġ żejjed	35 VDC

Rilejs

Konnettur	Terminal tal-Euroblock mgħaġġel bil-kamin
Tip	Formola A (Le) Relay tal-Qawwa
Modalità I / O.	Relay jew Output tal-Polz
Frekwenza tal-ħruġ tal-polz	0. 3 Hz b'tagħbija nominali (max.)
Ikkuntattja l-klassifikazzjoni tal-kurrent	Tagħbija Reżistiva: 5A @ 30 VDC, 250 Vac, 110 Vac
Reżistenza għall-kuntatt	100 Milli-Ohms (Max.)
Reżistenza mekkanika	5, 000, 000 operazzjonijiet
Reżistenza Elettrika	100, 000 operazzjonijiet @ 5a tagħbija reżistiva
Vultaġġ tat-tqassim	500 Vac
Reżistenza inizjali għall-insulazzjoni	1, 000 mega-ohms (min.) @ 500 vdc
Nota	L-umdità ambjentali għandha tkun li ma tikkondensax u tibqa 'bejn 5 u 95%. Ir-rilejs jistgħu ma jaħdmux ħażin meta joperaw f'ambjenti ta 'kondensazzjoni għolja taħt {0 grad.

Karatteristiċi fiżiċi

Akkomodazzjoni	Plastik
Dimensjonijiet	27.8 x 124 x 84 mm (1.09 x 4.88 x 3.31 in)
Piż	2 0 0 g (0.44 lb)
Installazzjoni	Immuntar tad-Din-Rail, Immuntar tal-Ħajt
Wajers	Kejbil I / O, 16 sa 26 AWG Kejbil tal-enerġija, 12 sa 24 AWG

Limiti Ambjentali

Temperatura operattiva	Mudelli Standard: -10 sa 60 grad (14 sa 140 grad F) Temp wiesa '. Mudelli: -40 sa 75 grad (-40 sa 167 grad f)
Temperatura tal-ħażna (pakkett inkluż)	-40 sa 85 grad (-40 sa 185 grad F)
Umdità relattiva ambjentali	5 sa 95% (li ma jikkondensax)
Altitudni	4000 m

Moxa Iologik E1242Mudelli disponibbli

Isem tal-mudell	Interfaċċa ta 'input / output	Tip ta 'produzzjoni diġitali	Topera Temp.
IOLOGIK E1210	16 x di	-	-10 sa 60 grad
IOLOGIK E 1210- т	16 x di	-	-40 sa 75 grad
Iologik E1211	16 x tagħmel	Sink	-10 sa 60 grad
IOLOGIK E 1211- т	16 x tagħmel	Sink	-40 sa 75 grad
Iologik E1212	8 x di, 8 x dio	Sink	-10 sa 60 grad
IOLOGIK E 1212- т	8 x di, 8 x dio	Sink	-40 sa 75 grad
Iologik E1213	8 x di, 4 x do, 4 x dio	Sors	-10 sa 60 grad
IOLOGIK E 1213- т	8 x di, 4 x do, 4 x dio	Sors	-40 sa 75 grad
Iologik E1214	6 x di, 6 x relay	-	-10 sa 60 grad
IOLOGIK E 1214- т	6 x di, 6 x relay	-	-40 sa 75 grad
Iologik E1240	8 x ai	-	-10 sa 60 grad
IOLOGIK E 1240- т	8 x ai	-	-40 sa 75 grad
Iologik E1241	4 x ao	-	-10 sa 60 grad
IOLOGIK E 1241- т	4 x ao	-	-40 sa 75 grad
Iologik E1242	4 di, 4 x dio, 4 x ai	Sink	-10 sa 60 grad
IOLOGIK E 1242- т	4 di, 4 x dio, 4 x ai	Sink	-40 sa 75 grad
Iologik E1260	6 x rtd	-	-10 sa 60 grad
IOLOGIK E 1260- т	6 x rtd	-	-40 sa 75 grad
Iologik E1262	8 x TC	-	-10 sa 60 grad
IOLOGIK E 1262- т	8 x TC	-	-40 sa 75 grad
