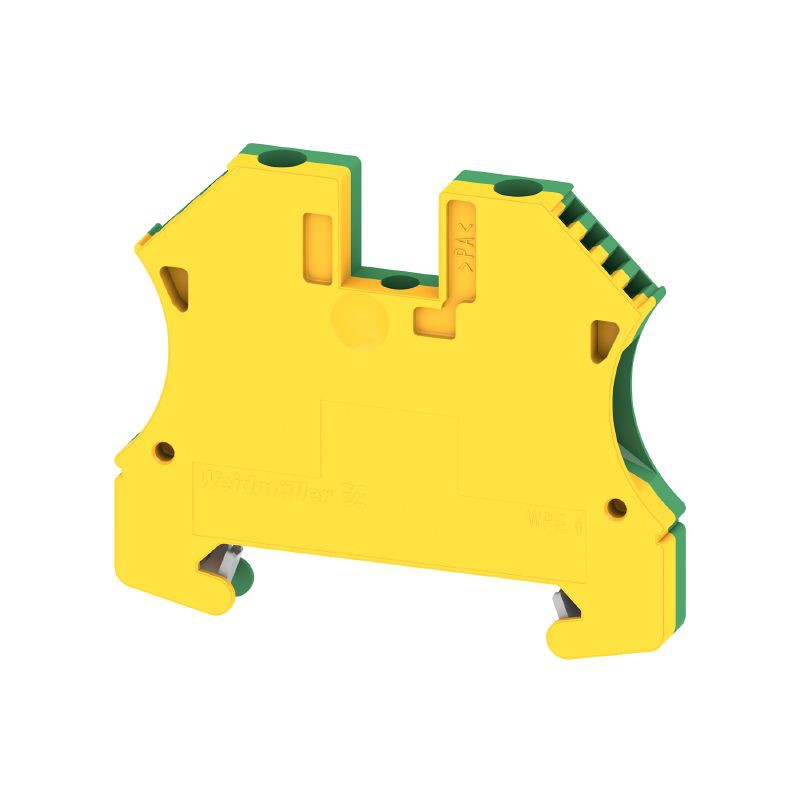

Weidmuller wpe 4 1010100000

Terminal tal-PE, konnessjoni bil-kamin, aħdar / isfar, 4 mm², 800 V, numru ta 'konnessjonijiet: 2, numru ta' livelli: 1, TS 35, v {-0, WEMID

Dejta ġenerali li tordna

Verżjoni	Terminal tal-PE, konnessjoni bil-kamin, aħdar / isfar, 4 mm², 800 V, numru ta 'konnessjonijiet: 2, numru ta' livelli: 1, TS 35, v {-0, WEMID
Ordni Nru.	1010100000
Tip	WPE 4
Gtin (ean)	4008190039820
Kwantità.	100 oġġett

Dimensjonijiet u piżijiet

Temperaturi

Temperatura tal-ħażna	-25 grad ... 55 grad
Firxa tat-temperatura operattiva	Għall-firxa tat-temperatura operattiva ara Ċertifikat tat-Test tad-Disinn tal-KE / IEC ex-Ċertifikat tal-Konformità
Temp operattiv kontinwu., Min.	-60 grad
Temp operattiv kontinwu., Max.	130 grad

Konformità tal-Prodott Ambjentali

ROHS Status ta 'Konformità	Konformi mingħajr eżenzjoni
Jilħaq SVHC	L-ebda svhc hawn fuq 0. 1 wt%

Dejta materjali

Materjal	WEMID
Kulur	Aħdar / isfar
Klassifikazzjoni tal-Fjammabbiltà UL 94	V-0

Klassifikazzjoni tad-dejta IECEX / ATEX

Ċertifikat Nru (Atex)	DEMKO14ATEX1338U
Ċertifikat Nru (IECEX)	Iecexuld14.0005U
Sezzjoni trasversali tal-wajer max. (Atex)	4 mm²
Sezzjoni trasversali tal-wajer max. (IECEX)	4 mm²
Firxa tat-temperatura operattiva	Għall-firxa tat-temperatura operattiva ara Ċertifikat tat-Test tad-Disinn tal-KE / IEC ex-Ċertifikat tal-Konformità
Immarkar en 60079-7	Ex eb ii c gb
Ex 2014/34 / tikketta tal-UE	II 2 gd

Speċifikazzjonijiet tas-sistema

Verżjoni	Konnessjoni bil-kamin B'konnessjoni PE fi stat magħluq
Tmiem il-pjanċa tal-qoxra meħtieġa	LE
Numru ta 'potenzjal	1
Numru ta 'livelli	1
Numru ta 'punti ta' kklampjar għal kull livell	2
Numru ta 'potenzjal għal kull livell	1
Livelli konnessi bejn il-bażi internament	LE
Konnessjoni PE	IVA
Ferrovija	TS 35
N-funzjoni	LE
Funzjoni PE	IVA
Funzjoni tal-pinna	LE

Dejta teknika addizzjonali

Verżjoni ttestjata bl-isplużjoni	IVA
Parir għall-installazzjoni	meta invitat
Imblukkar ta' xulxin	għall-iffissar tal-kamin
Numru ta 'terminali simili	1
Ġnub miftuħa	magħluq
Tip ta 'mmuntar	meta invitat

Kondutturi għall-ikklampjar (konnessjoni addizzjonali)

Tip ta 'Konnessjoni, Konnessjoni Addizzjonali

Konnessjoni bil-kamin

Kondutturi għall-ikklampjar (konnessjoni nominali)

Daqs tax-xafra	0. 6 x 3.5 mm
Medda tal-ikklampjar, massimu.	6 mm²
Medda tal-ikklampjar, min.	0. 13 mm²
Kamin tal-ikklampjar	M 3
Taqsima trasversali tal-konnessjoni, mitluq, max.	6 mm²
Taqsima trasversali tal-konnessjoni, mitluqin, min.	0. 5 mm²
Direzzjoni tal-konnessjoni	fuq il-ġenb
Gauge għal IEC 60947-1	A4
Numru ta 'konnessjonijiet	2
It-tul tat-tqaxxir	10 mm
Issikkar tat-torque, max.	1 nm
Issikka t-torque, min.	0. 5 nm
Livell tat-torque bi tornavit elettriku DMS	2
Tip ta 'konnessjoni	Konnessjoni bil-kamin
Konnessjoni tal-Wajer Sezzjoni Cross AWG, Max.	AWG 10
Konnessjoni tal-wajer Sezzjoni trasversali AWG, min.	AWG 26
Sezzjoni trasversali tal-konnessjoni tal-wajer, mitluqin fin, max.	6 mm²
Sezzjoni trasversali tal-konnessjoni tal-wajer, mitluqin fin, min.	0. 5 mm²
Taqsima trasversali tal-konnessjoni tal-wajer, mitluqin fin bil-ferrules tal-wajer DIN 46228/1, max.	4 mm²
Sezzjoni trasversali tal-konnessjoni tal-wajer, mitluqin fin bil-ferrules din tal-wajer DIN 46228/1, min.	0. 5 mm²
Taqsima trasversali tal-konnessjoni tal-wajer, mitluqin fin bil-ferrules tal-wajer DIN 46228/4, max.	4 mm²
Sezzjoni trasversali tal-konnessjoni tal-wajer, mitluqin fin bil-ferrules din tal-wajer DIN 46228/4, min.	0. 5 mm²
Sezzjoni trasversali tal-konnessjoni tal-wajer, qalba solida, max.	6 mm²
Sezzjoni trasversali tal-konnessjoni tal-wajer, qalba solida, min.	0. 5 mm²

Dejta tal-Klassifikazzjoni tas-CSA

Ċertifikat Nru (CSA)	200039-1888378
Sezzjoni trasversali tal-wajer max. (CSA)	10 AWG
Sezzjoni trasversali tal-wajer min. (CSA)	26 AWG

Dimensjonijiet

Ts 35 offset

28 mm

Ġenerali

Parir għall-installazzjoni	meta invitat
Ferrovija	TS 35
Standards	IEC 60947-7-2
Konnessjoni tal-Wajer Sezzjoni Cross AWG, Max.	AWG 10
Konnessjoni tal-wajer Sezzjoni trasversali AWG, min.	AWG 26

Dejta tal-Klassifikazzjoni tal-PE

Kurrent ta 'żmien qasir ikklassifikat	480 A (4 mm % c2% b2)
Ċentru tal-kamin fuq terminali tal-PE	M 2.5
Issikkar tal-firxa tat-torque għall-iffissar tal-kamin	{{0}}. 4 ... 0.8 nm
Funzjoni tal-pinna	LE

Dejta tal-Klassifikazzjoni

Sezzjoni trasversali nominali	4 mm²
Vultaġġ nominali għal terminal li jmissu	800 V
Vultaġġ DC Rated	800 V
Standards	IEC 60947-7-2
Reżistenza tal-Volum Skond IEC 60947-7- x	1 mΩ
Impuls klassifikat jiflaħ il-vultaġġ għat-terminal li jmissu	8 kV
Telf ta 'enerġija skond l-IEC 60947-7- x	1.02 W
Severità tat-tniġġis	3

Dejta tal-Klassifikazzjoni UL

Ċertifikat Nru (ur)	E60693
Wajers tal-Fabbrika tad-Daqs tal-Konduttur Max. (Ur)	10 AWG
Wajers tal-Fabbrika tad-Daqs tal-Konduttur Min. (Ur)	26 AWG
Daqs tal-Konduttur Field WIRING MAX. (Ur)	10 AWG
Daqs tal-Konduttur Field WIRING MIN. (Ur)	22 AWG
