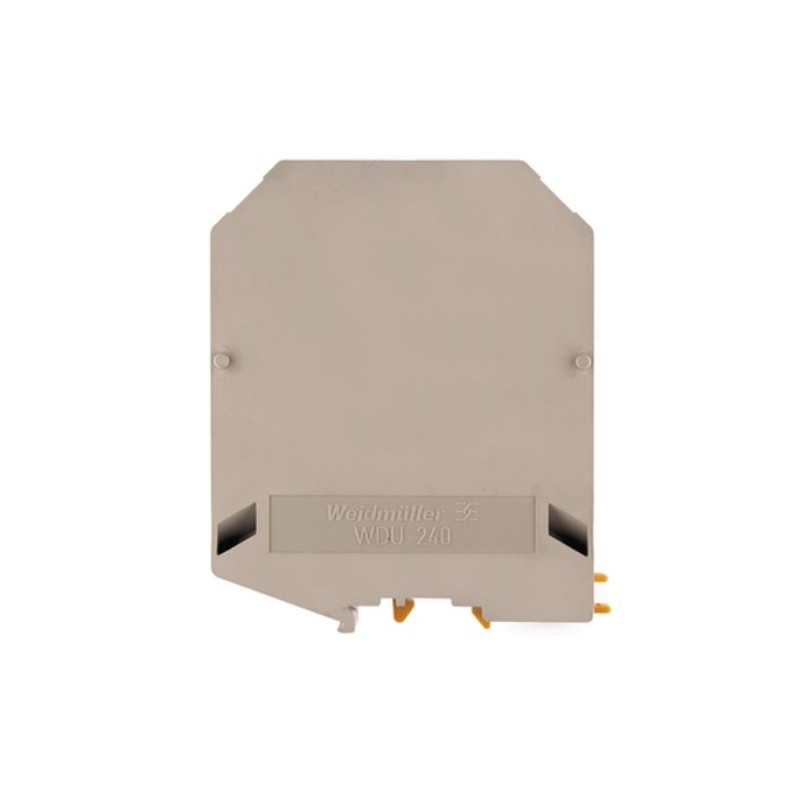

Weidmuller wdu 240 1802780000

Verżjoni

Blokk tat-terminal tal-għalf, konnessjoni bil-kamin, beige skur, 240 mm², 415 a, 1000 V, numru ta 'konnessjonijiet: 2

Ordni Nru.

1802780000

Tip

WDU 240

Gtin (ean)

4032248313723

Qty.

2 oġġetti

Fond

123.7 mm

Fond (pulzieri)

4.87 pulzier

Fond inkluż din il-ferrovija

124 mm

Għoli

100 mm

Għoli (pulzieri)

3.937 pulzier

Wisa '

36 mm

Wisa '(pulzieri)

1.417 pulzier

Piż nett

472.5 g

Temperatura tal-ħażna

-25 grad ... 55 grad

Firxa tat-temperatura operattiva

Għall-firxa tat-temperatura operattiva ara Ċertifikat tat-Test tad-Disinn tal-KE / IEC ex-Ċertifikat tal-Konformità

Temp operattiv kontinwu., Min.

-60 grad

Temperat kontinwu tat-tħaddim., Max.

120 grad

ROHS Status ta 'Konformità

Konformi mingħajr eżenzjoni

Jilħaq SVHC

L-ebda svhc hawn fuq 0. 1 wt%

Materjal

Wemid

Kulur

Beige skur

Klassifikazzjoni tal-Fjammabbiltà UL 94

V-0

Ċertifikat Nru (Atex)

KEMA01ATEX2186U

Massimu. Vultaġġ (Atex)

1100 V

Kurrent (Atex)

350 A

Sezzjoni trasversali tal-wajer max. (Atex)

240 mm% C2% B2

Firxa tat-temperatura operattiva

Għall-firxa tat-temperatura operattiva ara Ċertifikat tat-Test tad-Disinn tal-KE / IEC ex-Ċertifikat tal-Konformità

Immarkar en 60079-7

Ex e ii

Ex 2014/34 / tikketta tal-UE

II 2 gd

Verżjoni

Konnessjoni bil-kamin
Għal konnessjoni trasversali li tista 'tinqata'
fi stat magħluq

Tmiem il-pjanċa tal-qoxra meħtieġa

LE

Numru ta 'potenzjal

1

Numru ta 'livelli

1

Numru ta 'punti ta' kklampjar għal kull livell

2

Numru ta 'potenzjal għal kull livell

1

Livelli konnessi bejn il-bażi internament

LE

Konnessjoni PE

LE

Ferrovija

TS 32
TS 35

N-funzjoni

LE

Funzjoni PE

LE

Funzjoni tal-pinna

IVA

Sezzjoni trasversali għal wajer imqabbad, mitluq, żewġ wajers li jistgħu jiġu kklampjati, massimu.

95 mm% C2% B2

Sezzjoni trasversali għal wajer imqabbad, mitluq, żewġ wajers li jistgħu jiġu kklampjati, min.

35 mm²

Sezzjoni trasversali tal-konnessjoni tal-wajer, mitluqin fin bil-ferrules tal-wajer DIN 46228/1, 2 wajers clample, max.

50 mm²

Sezzjoni trasversali tal-konnessjoni tal-wajer, mitluqin fin bil-ferrules tal-wajer DIN 46228/1, 2 wajers clample, min.

35 mm²

Sezzjoni trasversali tal-konnessjoni tal-wajer, mitluqin fin, żewġ wajers li jistgħu jiġu kklampjati, min.

50 mm²

Sezzjoni trasversali tal-wajer, mitluqin fin, żewġ wajers li jistgħu jiġu kklampjati, max.

95 mm% C2% B2

Verżjoni ttestjata bl-isplużjoni

IVA

Numru ta 'terminali simili

1

Ġnub miftuħa

magħluq

Tip ta 'mmuntar

Snap-on

Tip ta 'Konnessjoni, Konnessjoni Addizzjonali

Konnessjoni bil-kamin / solder

Daqs tax-xafra

S8 (DIN 6911)

Konduttur li jista 'jitqabbad

Speċifikazzjoni tal-Konnessjoni: Konnessjoni bil-kamin

Sezzjoni trasversali għall-konnessjoni tal-konduttur:

Tip: Stranded, H07V-R

Min.: 70 mm²

Max.: 240 mm²

Nominali: 240 mm²

Ferrule tat-tarf tal-wajer:

It-tul tat-tqaxxir:

Min.: 40 mm

Max.: 40 mm

Nominali: 40 mm

Issikka t-torque:

Min.: 25 nm

Max.: 30 nm

Speċifikazzjoni tal-Konnessjoni: Konnessjoni bil-kamin

Sezzjoni trasversali għall-konnessjoni tal-konduttur:

Tip: Flessibbli, H05 (07) VK

Min.: 70 mm²

Max.: 240 mm²

Nominali: 240 mm²

Ferrule tat-tarf tal-wajer:

It-tul tat-tqaxxir:

Min.: 40 mm

Max.: 40 mm

Nominali: 40 mm

Issikka t-torque:

Min.: 25 nm

Max.: 30 nm

Medda tal-ikklampjar, massimu.

240 mm% C2% B2

Medda tal-ikklampjar, min.

70 mm% C2% B2

Kamin tal-ikklampjar

M 10

Taqsima trasversali tal-konnessjoni, mitluq, max.

240 mm% C2% B2

Taqsima trasversali tal-konnessjoni, mitluqin, min.

70 mm% C2% B2

Direzzjoni tal-konnessjoni

fuq il-ġenb

Gauge għal IEC 60947-1

B15

Numru ta 'konnessjonijiet

2

It-tul tat-tqaxxir

40 mm

Issikkar tat-torque, max.

30 nm

Issikka t-torque, min.

25 nm

Tip ta 'konnessjoni

Konnessjoni bil-kamin

Konnessjoni tal-Wajer Sezzjoni Cross AWG, Max.

KCMIL 500

Konnessjoni tal-Wajer Sezzjoni trasversali AWG, min.

AWG 2 / 0

Sezzjoni trasversali tal-konnessjoni tal-wajer, mitluqin fin, max.

240 mm% C2% B2

Sezzjoni trasversali tal-konnessjoni tal-wajer, mitluqin fin, min.

70 mm% C2% B2

Taqsima trasversali tal-konnessjoni tal-wajer, mitluqin fin bil-ferrules tal-wajer DIN 46228/1, max.

185 mm²

Sezzjoni trasversali tal-konnessjoni tal-wajer, mitluqin fin bil-ferrules din tal-wajer DIN 46228/1, min.

70 mm% C2% B2

Taqsima trasversali tal-konnessjoni tal-wajer, mitluqin fin bil-ferrules tal-wajer DIN 46228/4, max.

185 mm²

Sezzjoni trasversali tal-konnessjoni tal-wajer, mitluqin fin bil-ferrules din tal-wajer DIN 46228/4, min.

70 mm% C2% B2

Sezzjoni trasversali tal-konnessjoni tal-wajer, qalba solida, max.

185 mm²

Sezzjoni trasversali tal-konnessjoni tal-wajer, qalba solida, min.

70 mm²

Ċertifikat Nru (CSA)

213329

Daqs tal-Kurrent C (CSA)

400 A

Daqs tal-Vultaġġ C (CSA)

600 V

Sezzjoni trasversali tal-wajer max. (CSA)

500 kcmil

Sezzjoni trasversali tal-wajer min. (CSA)

{0} AWG

Ferrovija

TS 32
TS 35

Standards

IEC 60947-7-1

Konnessjoni tal-Wajer Sezzjoni Cross AWG, Max.

KCMIL 500

Konnessjoni tal-Wajer Sezzjoni trasversali AWG, min.

AWG 2 / 0

Sezzjoni trasversali nominali

240 mm²

Vultaġġ nominali

1,000 V

Vultaġġ DC Rated

1,000 V

Kurrent klassifikat

415 A

Kurrent f'wajers massimi

415 A

Standards

IEC 60947-7-1

Reżistenza tal-Volum Skond IEC 60947-7- x

0.08 mΩ

Impuls klassifikat li jiflaħ il-vultaġġ

8 kV

Telf ta 'enerġija skond l-IEC 60947-7- x

13.28 W

Severità tat-tniġġis

3

Ċertifikat Nru (ur)

E175455

Daqs tal-Kurrent C (UR)

380 A

Daqs tal-Vultaġġ C (UR)

600 V

Sezzjoni trasversali tal-wajer max. (Ur)

500 kcmil
