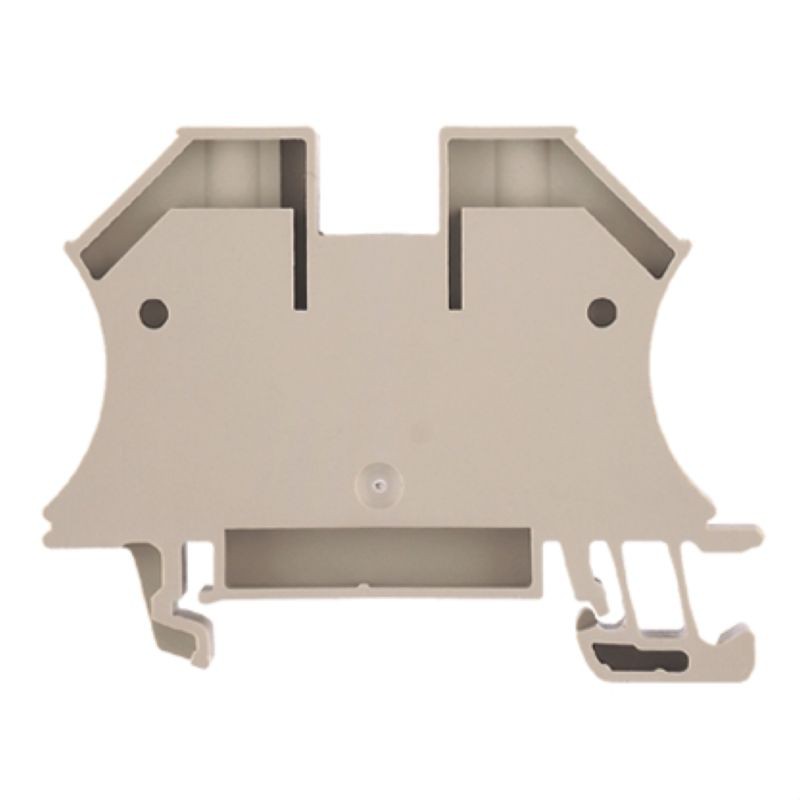

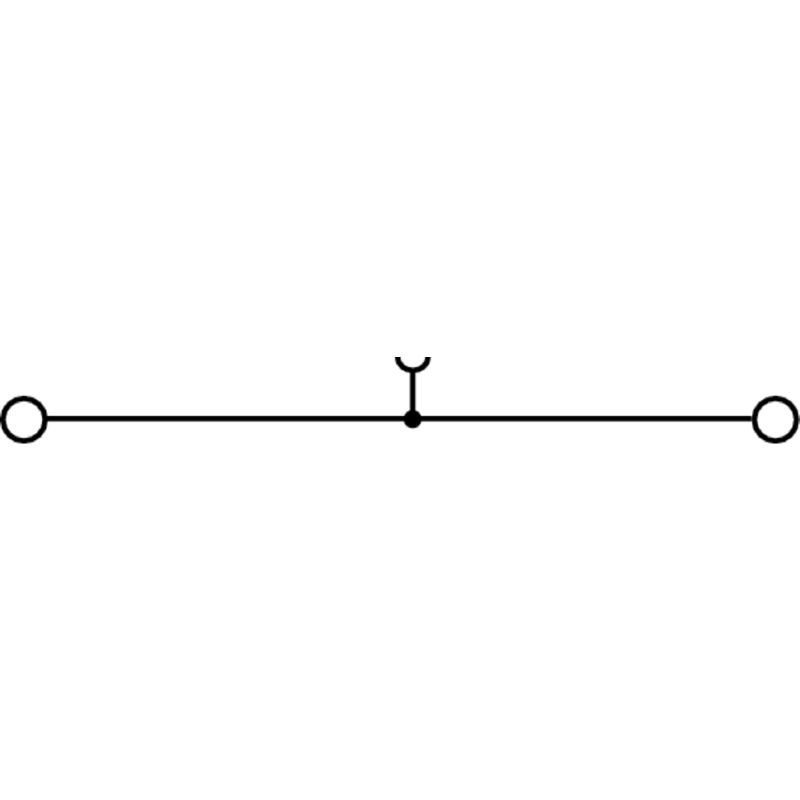

Weidmuller WDU 16N 1036100000

Verżjoni

Blokk tat-terminal tal-għalf, konnessjoni bil-kamin, beige skur, 16 mm², 76 a, 690 V, numru ta 'konnessjonijiet: 2

Ordni Nru.

1036100000

Tip

WDU 16n

Gtin (ean)

4008190273217

Qty.

50 oġġett

Fond

46.5 mm

Fond (pulzieri)

1.831 pulzier

Fond inkluż din il-ferrovija

47 mm

Għoli

60 mm

Għoli (pulzieri)

2.362 pulzier

Wisa '

12 mm

Wisa '(pulzieri)

0. 472 pulzier

Piż nett

24.08 g

Temperatura tal-ħażna

-25 grad ... 55 grad

Temp operattiv kontinwu., Min.

-50 grad

Temp operattiv kontinwu., Max.

120 grad

ROHS Status ta 'Konformità

Konformi mingħajr eżenzjoni

Jilħaq SVHC

L-ebda svhc hawn fuq 0. 1 wt%

Materjal

WEMID

Kulur

Beige skur

Klassifikazzjoni tal-Fjammabbiltà UL 94

V-0

Verżjoni

Konnessjoni bil-kamin
Għal konnessjoni trasversali li tista 'tinqata'

Tmiem il-pjanċa tal-qoxra meħtieġa

LE

Numru ta 'potenzjal

1

Numru ta 'livelli

1

Numru ta 'punti ta' kklampjar għal kull livell

2

Numru ta 'potenzjal għal kull livell

1

Livelli konnessi bejn il-bażi internament

LE

Konnessjoni PE

LE

Ferrovija

TS 35

N-funzjoni

LE

Funzjoni PE

LE

Funzjoni tal-pinna

IVA

Sezzjoni trasversali għal wajer imqabbad, solidu, żewġ wajers li jistgħu jiġu kklampjati, max.

6 mm²

Sezzjoni trasversali għal wajer imqabbad, solidu, żewġ wajers li jistgħu jiġu kklampjati, min.

1.5 mm²

Sezzjoni trasversali għal wajer imqabbad, mitluq, żewġ wajers li jistgħu jiġu kklampjati, massimu.

6 mm²

Sezzjoni trasversali għal wajer imqabbad, mitluq, żewġ wajers li jistgħu jiġu kklampjati, min.

1.5 mm²

Sezzjoni trasversali tal-konnessjoni tal-wajer, mitluqin fin bil-ferrules tal-wajer DIN 46228/1, 2 wajers clample, max.

4 mm²

Sezzjoni trasversali tal-konnessjoni tal-wajer, mitluqin fin bil-ferrules tal-wajer DIN 46228/1, 2 wajers clample, min.

1.5 mm²

Sezzjoni trasversali tal-konnessjoni tal-wajer, mitluqin fin, żewġ wajers li jistgħu jiġu kklampjati, min.

1.5 mm²

Sezzjoni trasversali tal-wajer, mitluqin fin, żewġ wajers li jistgħu jiġu kklampjati, max.

4 mm²

Verżjoni ttestjata bl-isplużjoni

LE

Numru ta 'terminali simili

1

Ġnub miftuħa

magħluq

Tip ta 'mmuntar

Snap-on

Tip ta 'Konnessjoni, Konnessjoni Addizzjonali

Konnessjoni bil-kamin

Daqs tax-xafra

1. 0 x 5.5 mm

Medda tal-ikklampjar, massimu.

25 mm²

Medda tal-ikklampjar, min.

1.5 mm²

Kamin tal-ikklampjar

M 4

Taqsima trasversali tal-konnessjoni, mitluq, max.

25 mm²

Taqsima trasversali tal-konnessjoni, mitluqin, min.

1.5 mm²

Direzzjoni tal-konnessjoni

fuq il-ġenb

Gauge għal IEC 60947-1

B7

Numru ta 'konnessjonijiet

2

It-tul tat-tqaxxir

12 mm

Issikkar tat-torque, max.

2.4 nm

Issikka t-torque, min.

1.2 nm

Livell tat-torque bi tornavit elettriku DMS

4

Tip ta 'konnessjoni

Konnessjoni bil-kamin

Konnessjoni tal-Wajer Sezzjoni Cross AWG, Max.

AWG 6

Konnessjoni tal-wajer Sezzjoni trasversali AWG, min.

AWG 14

Sezzjoni trasversali tal-konnessjoni tal-wajer, mitluqin fin, max.

16 mm²

Sezzjoni trasversali tal-konnessjoni tal-wajer, mitluqin fin, min.

1.5 mm²

Taqsima trasversali tal-konnessjoni tal-wajer, mitluqin fin bil-ferrules tal-wajer DIN 46228/1, max.

16 mm²

Sezzjoni trasversali tal-konnessjoni tal-wajer, mitluqin fin bil-ferrules din tal-wajer DIN 46228/1, min.

1.5 mm²

Taqsima trasversali tal-konnessjoni tal-wajer, mitluqin fin bil-ferrules tal-wajer DIN 46228/4, max.

16 mm²

Sezzjoni trasversali tal-konnessjoni tal-wajer, mitluqin fin bil-ferrules din tal-wajer DIN 46228/4, min.

1.5 mm²

Sezzjoni trasversali tal-konnessjoni tal-wajer, qalba solida, max.

16 mm²

Sezzjoni trasversali tal-konnessjoni tal-wajer, qalba solida, min.

1.5 mm²

Ċertifikat Nru (CSA)

200039-1057876

Daqs tal-Kurrent C (CSA)

70 A

Daqs tal-Kurrent D (CSA)

5 A

Daqs tal-Vultaġġ C (CSA)

300 V

Daqs tal-Vultaġġ D (CSA)

600 V

Sezzjoni trasversali tal-wajer max. (CSA)

6 AWG

Sezzjoni trasversali tal-wajer min. (CSA)

14 AWG

Ferrovija

TS 35

Standards

IEC 60947-7-1

Konnessjoni tal-Wajer Sezzjoni Cross AWG, Max.

AWG 6

Konnessjoni tal-wajer Sezzjoni trasversali AWG, min.

AWG 14

Sezzjoni trasversali nominali

16 mm²

Vultaġġ nominali

690 V

Vultaġġ DC Rated

690 V

Kurrent klassifikat

76 A

Kurrent f'wajers massimi

101 A

Standards

IEC 60947-7-1

Reżistenza tal-Volum Skond IEC 60947-7- x

0.42 mΩ

Impuls klassifikat li jiflaħ il-vultaġġ

6 kV

Telf ta 'enerġija skond l-IEC 60947-7- x

2.43 W

Severità tat-tniġġis

3

Ċertifikat Nru (ur)

E60693

Wajers tal-Fabbrika tad-Daqs tal-Konduttur Max. (Ur)

6 AWG

Wajers tal-Fabbrika tad-Daqs tal-Konduttur Min. (Ur)

14 AWG

Daqs tal-Konduttur Field WIRING MAX. (Ur)

6 AWG

Daqs tal-Konduttur Field WIRING MIN. (Ur)

14 AWG

Daqs kurrenti B (ur)

70 A

Daqs tal-Kurrent C (UR)

70 A

Daqs tal-Vultaġġ B (UR)

600 V

Daqs tal-Vultaġġ C (UR)

600 V
