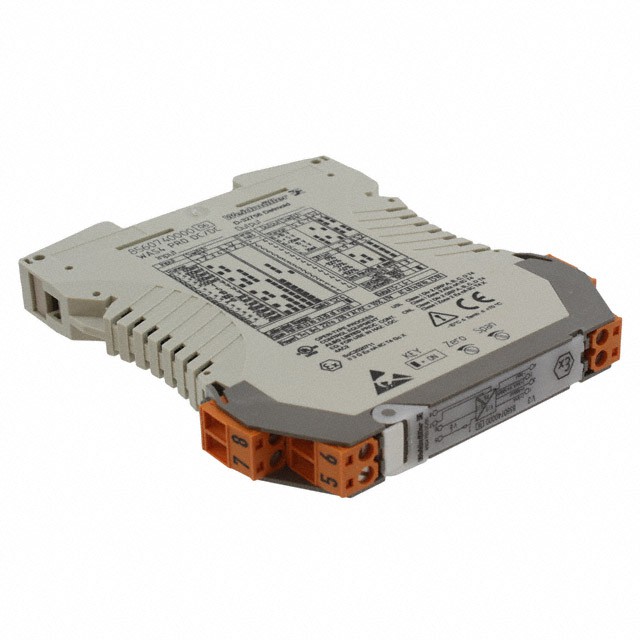

Weidmuller kien4 Pro DC / DC 8560740000

Verżjoni

Converter / iżolatur tas-sinjali, konnessjoni bil-kamin

Ordni Nru.

8560740000

Tip

WAS4 PRO DC / DC

Gtin (ean)

4032248207350

Qty.

1 pc (i).

Prodott alternattiv

1481970000

Fond

112.4 mm

Fond (pulzieri)

4.425 pulzier

Wisa '

12.5 mm

Wisa '(pulzieri)

0. 492 pulzier

Tul

92.4 mm

Tul (pulzieri)

3.638 pulzier

Piż nett

132.2 g

Temperatura tal-ħażna

-40 grad ... 85 grad

Temperatura operattiva

0 grad ... 70 grad

Umdità fit-temperatura operattiva

0 ... 95% (l-ebda kondensazzjoni)

Sil f'konformità ma 'IEC 61508

Xejn

Mtbf

76 a

Mttf

76 a

ROHS Status ta 'Konformità

Konformi

Jilħaq SVHC

Ċomb 7439-92-1

Scip

b25f3b7c-b874-4a4e-a8b2-4f423a7e2a65

Kurrent ta 'input

Configurable, ± 0. 1ma ... ± 100 mA

Reżistenza għall-input, kurrent

<5 mA: approx. 100 Ω; >5 Ma: appross. 5 ω

Reżistenza għall-input, vultaġġ

appross. 1 Mω

Vultaġġ tal-input

konfigurabbli, ± 20 mv200 V

Numru ta 'inputs

1

Frekwenza Cut-Off (-3 db)

>10 kHz /<10 Hz

Kurrent ta 'impedenza tat-tagħbija

Inqas minn jew daqs 600 Ω

Numru ta 'outputs

1

KURRETT KUMPANTI

20 µA

Vultaġġ offset

10 mV

Kurrent tal-ħruġ

0 ... ± 20 mA

Vultaġġ tal-ħruġ, nota

0...±10 V

Vultaġġ ta 'impedenza tat-tagħbija

Akbar minn jew daqs 1 kΩ

Eżattezza

<0.1 % of end value, + Offset 0.1 %

Konfigurazzjoni

Swiċċ dip u potenzjometru, b'vultaġġ ta 'referenza / sorsi kurrenti

Iżolament galvaniku

3- mod iżolatur

Konsum ta 'enerġija nominali

1.5 VA

Konsum tal-enerġija

CA. 1 w

Grad ta 'protezzjoni

IP20

Ferrovija

TS 35

Ħin ta 'rispons tal-pass

120 µs fl-issettjar tal-frekwenza li tillimita> 10 kHz, 75 ms fl-issettjar tal-frekwenza li tillimita<10 Hz

Koeffiċjent tat-temperatura

Inqas minn jew daqs 60 ppm / k tal-valur finali

Provvista ta 'vultaġġ

22 ... 230 V AC / DC +10%

Standards EMC

Din EN 61326, en 61000-6 / -2, en 61709 (Sn 29500) Mtbf

Iżolament galvaniku

3- mod iżolatur

Vultaġġ li jiflaħ għall-impuls

5 kV, 1.2 / 50 µs (IEC 255-4)

Vultaġġ ta 'insulazzjoni

4 kV_eff

Insulazzjoni tal-Vultaġġ Input jew Output / Rail

4 kV_eff

Insulazzjoni tal-Vultaġġ Input jew Output / Provvista

4 kV_eff

Severità tat-tniġġis

2

Vultaġġ nominali

600 V

Kategorija ta 'vultaġġ ta' żieda

Iii

Tip ta 'konnessjoni

Konnessjoni bil-kamin

It-tul tat-tqaxxir, konnessjoni nominali

7 mm

Issikka t-torque, min.

0. 4 nm

Issikkar tat-torque, max.

0. 5 nm

Firxa tal-ikklampjar, konnessjoni nominali

2.5 mm²

Medda tal-ikklampjar, min.

0. 5 mm²

Medda tal-ikklampjar, massimu.

2.5 mm²
