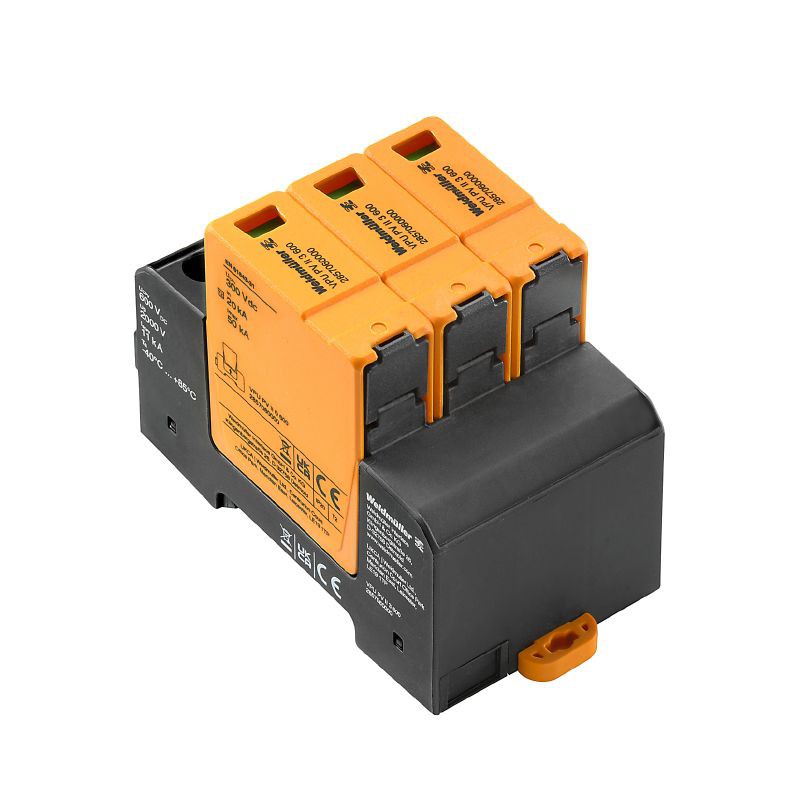

WeidmullerVPU PV II 3 600 2857060000
Dejta ġenerali li tordna
|
Ordni Nru. |
2857060000 |
|
Tip |
VPU PV II 3 600 |
|
Gtin (ean) |
4064675537427 |
|
Kwantità. |
1 oġġetti |
Dimensjonijiet u piżijiet
|
Fond |
75 mm |
|
Fond (pulzieri) |
2.953 pulzier |
|
Għoli |
96 mm |
|
Għoli (pulzieri) |
3.78 pulzier |
|
Wisa ' |
54 mm |
|
Wisa '(pulzieri) |
2.126 pulzier |
|
Dimensjoni tal-immuntar - għoli |
75 mm |
|
Piż nett |
347 g |
Temperaturi
|
Temperatura tal-ħażna |
85 grad |
|
Temperatura operattiva |
-40 grad ... 85 grad |
|
Umdità |
5 - 95% rel. umdità |
Konformità tal-Prodott Ambjentali
|
ROHS Status ta 'Konformità |
Konformi mingħajr eżenzjoni |
|
Jilħaq SVHC |
L-ebda svhc hawn fuq 0. 1 wt% |
Dejta ġenerali
|
Kulur |
iswed |
|
Disinn |
Djar tal-installazzjoni; 3te |
|
Altitudni Operattiva |
Inqas minn jew daqs 4000 m |
|
Wiri tal-funzjoni ottika |
aħdar=ok; aħmar=arrester huwa difettuż - ibdel |
|
Grad ta 'protezzjoni |
L-ammont totali ta' fondi proprji li għandhom jiġu rrapportati f' |
|
Ferrovija |
TS 35 |
|
Klassifikazzjoni tal-Fjammabbiltà UL 94 |
V-0 |
|
Verżjoni |
Protezzjoni kontra ż-żieda ii |
Koordinazzjoni tal-insulazzjoni Acc. għal EN 50178
|
Severità tat-tniġġis |
2 |
|
Kategorija ta 'vultaġġ ta' mewġa |
Iii |
Dejta teknika fotovoltajka
|
Kurrent tal-ħatt in (8/20 µs) |
20 ka |
|
Għoli tat-tħaddim fis-sistema PV ertjata |
Inqas minn jew daqs 2000 m |
|
Għoli tat-tħaddim f'sistema PV mingħajr art |
Inqas minn jew daqs 4000 m |
|
Livell ta 'protezzjoni up(+/-, - / / pe, + / pe) |
Inqas minn jew daqs 2 kV |
|
Vultaġġ tas-sistema PV, max. UCPV |
600 V |
|
Klassi tar-rekwiżiti |
Tip II |
|
Kurent ta 'ċirkwit qasir iL-Awtorità tal-Approvazzjoni tat-Tip tal- |
11,000 A |
|
Standards |
En 61643-31 |
|
Kurrent totali ta 'kwittanza itotali ( 8/20µs) |
50 ka |
Data klassifikata IEC / EN
|
Kurrent tal-ħatt imassimu(8 / 20µs) wajer-pe |
50 ka |
|
Kurrent ta 'tnixxija f'un |
30 µA |
|
Numru ta 'arbli |
3 |
|
Vultaġġ Rated (DC) |
600 V |
|
Ħin ta 'rispons |
Inqas minn jew daqs 25 ns |
|
Kuntatt tas-sinjalazzjoni |
LE |
|
Tip SPD |
T2 |
|
Standards |
En 61643-31 |
|
Tip ta 'vultaġġ |
DC |
Dejta tal-konnessjoni
|
It-tul tat-tqaxxir |
18 mm |
|
Tip ta 'konnessjoni |
Konnessjoni bil-kamin |
|
It-tul tat-tqaxxir, konnessjoni nominali |
18 mm |
|
Issikka t-torque, min. |
3 nm |
|
Issikkar tat-torque, max. |
4.5 nm |
|
Firxa tal-ikklampjar, konnessjoni nominali |
6 mm² |
|
Medda tal-ikklampjar, min. |
1.5 mm% C2% B2 |
|
Medda tal-ikklampjar, massimu. |
35 mm² |
|
Sezzjoni trasversali tal-wajer, solidu, min. |
1.5 mm% C2% B2 |
|
Sezzjoni trasversali tal-wajer, solidu, max. |
16 mm² |
|
Sezzjoni trasversali tal-konnessjoni tal-wajer, mitluqin fin, min. |
1.5 mm% C2% B2 |
|
Sezzjoni trasversali tal-konnessjoni tal-wajer, mitluqin fin, max. |
25 mm² |
|
Taqsima trasversali tal-konnessjoni, mitluqin, min. |
1.5 mm% C2% B2 |
|
Taqsima trasversali tal-konnessjoni, mitluq, max. |
35 mm² |
Dejta elettrika
|
Tip ta 'vultaġġ |
DC |
Dejta ġenerali
|
Numru ta 'arbli |
3 |
|
Grad ta 'protezzjoni |
L-ammont totali ta' fondi proprji li għandhom jiġu rrapportati f' |
|
Kulur |
iswed |
