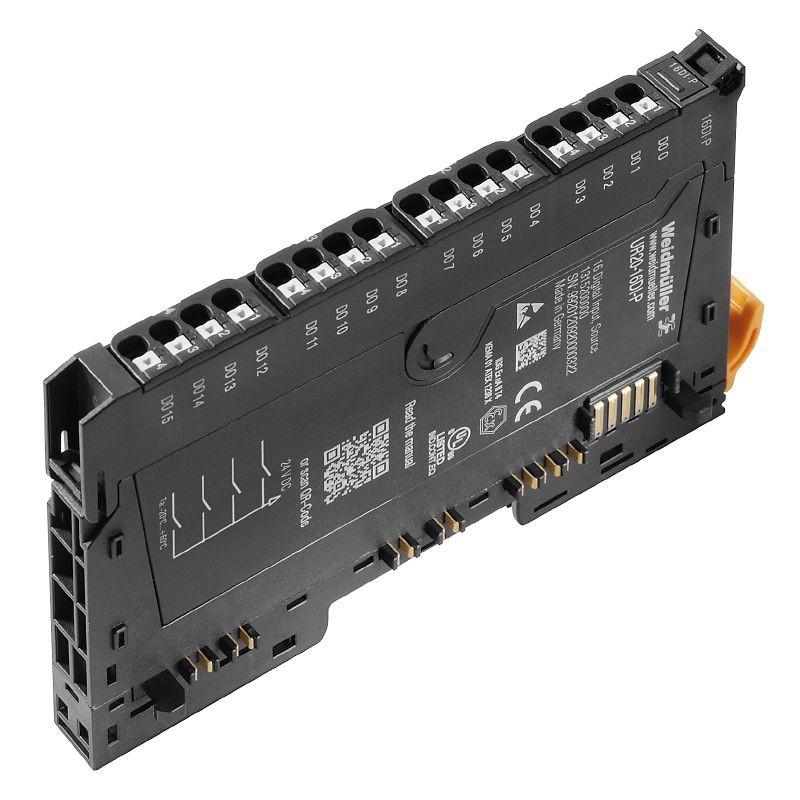

Weidmuller i / o ur 20-16 di-p 1315200000

Verżjoni

Modulu I / O mill-bogħod, IP20, sinjali diġitali, input, 16- kanal

Ordni Nru.

1315200000

Tip

Ur 20-16 di-p

Gtin (ean)

4050118118346

Qty.

1 oġġetti

Fond

76 mm

Fond (pulzieri)

2.992 pulzier

Għoli

120 mm

Għoli (pulzieri)

4.724 pulzier

Wisa '

11.5 mm

Wisa '(pulzieri)

0. 453 pulzier

Dimensjoni tal-immuntar - għoli

128 mm

Piż nett

44 g

Temperatura tal-ħażna

-40 grad ... +85 grad

Temperatura operattiva

-20 grad ... +60 grad

ROHS Status ta 'Konformità

Konformi mal-eżenzjoni

Eżenzjoni tar-ROHS (jekk applikabbli / magħruf)

7a, 7ci

Jilħaq SVHC

Ċomb 7439-92-1

Scip

82327f 13- CD 27-455 A-AB5B-A62E1996DCF8

Dijanjosi tal-kanal individwali

LE

Filtru tal-input

3 ms

Vultaġġ ta 'input, għoli

> 11 V

Vultaġġ ta 'input, baxx

<5 V

Dijanjosi tal-modulu

IVA

Numru ta 'inputs diġitali

16

Protezzjoni tal-polarità b'lura

IVA

Konnessjoni tas-Sensor

Konduttur wieħed

Provvista tas-Sensor

LE

Tip

Tipi 1 u 3, en 61131-2

Tip ta 'konnessjoni

Imbotta

Sezzjoni trasversali tal-konnessjoni tal-wajer, mitluqin fin, max.

1.5 mm²

Sezzjoni trasversali tal-konnessjoni tal-wajer, mitluqin fin, min.

0. 14 mm²

Sezzjoni trasversali tal-wajer, mitluqin fin, max. (AWG)

AWG 16

Sezzjoni trasversali tal-wajer, mitluqin fin, min. (AWG)

AWG 26

Sezzjoni trasversali tal-wajer, solidu, max.

1.5 mm²

Sezzjoni trasversali tal-wajer, solidu, max. (AWG)

AWG 16

Sezzjoni trasversali tal-wajer, solidu, min.

0. 14 mm²

Sezzjoni trasversali tal-wajer, solidu, min. (AWG)

AWG 26

Umdità tal-arja (operazzjoni)

10% sa 95%, li ma jikkondensax skont din en 61131-2

Umdità tal-arja (ħażna)

10% sa 95%, li ma jikkondensax skont din en 61131-2

Umdità bl-ajru (trasport)

10% sa 95%, li ma jikkondensax skont din en 61131-2

Pressjoni tal-arja (operazzjoni)

Ikbar minn jew daqs 795 hpa (għoli inqas minn jew daqs 2000 m) skont din en 61131-2

Pressjoni tal-arja (ħażna)

1 0 13 HPa (għoli 0 m) sa 700 hpa (għoli 3000 m) skont din en en 61131-2

Pressjoni tal-arja (trasport)

1 0 13 HPa (għoli 0 m) sa 700 hpa (għoli 3000 m) skont din en en 61131-2

Severità tat-tniġġis

2

Ferrovija

TS 35

Xokk

15 g fuq 11 ms, nofs mewġa tas-sinus, acc. lil IEC 60068-2-27

Kategorija ta 'vultaġġ ta' żieda

II

Vultaġġ tat-test

500 V

Klassifikazzjoni tal-Fjammabbiltà UL 94

V-0

Reżistenza għall-vibrazzjoni

5 Hz inqas minn jew ugwali għal F inqas minn jew daqs 8.4 Hz: 3. {5- amplitudni mm skont iEC 60068-2-6
8.4 Hz inqas minn jew ugwali għal F inqas minn jew daqs 150 Hz: 1 g aċċellerazzjoni skont kull IEC 60068-2-6

Konsum attwali minn iFi(is-segment tal-poter rispettiv)

<25 mA

Konsum attwali minn iSys, tip.

8 mA

Protezzjoni tal-polarità b'lura

IVA

Provvista ta 'vultaġġ

24 V DC +20% / -15%
permezz tas-sistema xarabank

Dejta dijanjostika

1 bit

Protokoll tal-bus bus

PROFINET IRT
PROFINET RT
CC-Link IE TSN
IEC 61162-450
Profibus DP-V1
Ethercat
Modbus / TCP
Ethernet / IP
Canopen
Devicenet
PowerLink
CC-Link

Iżolament galvaniku

500 V DC bejn il-mogħdijiet attwali

Interface

Xarabank tas-Sistema U-Remote

Tip ta 'modulu

Modulu ta 'input diġitali

Konnessjoni possibbli

Konduttur wieħed

Dejta tal-proċess

2 byte

Veloċità tat-trasmissjoni ta 'System Bus, Max.

48 mbit
