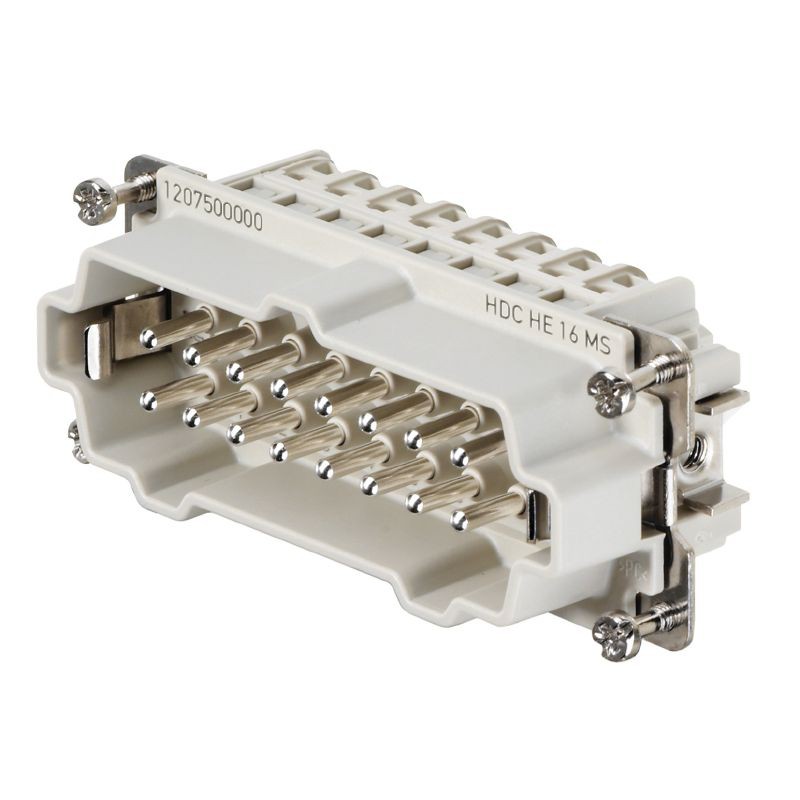

Weidmuller HDC He 16 ms 1207500000

Verżjoni

Daħħal HDC, maskili, 500 V, 16 a, numru ta 'arbli: 16, konnessjoni bil-kamin, daqs: 6

Ordni Nru.

1207500000

Tip

HDC He 16 ms

Gtin (ean)

4008190154790

Kwantità.

1 oġġetti

Fond

84.5 mm

Fond (pulzieri)

3.327 pulzier

Għoli

35.7 mm

Għoli (pulzieri)

1.406 pulzier

Wisa '

34 mm

Wisa '(pulzieri)

1.339 pulzier

Piż nett

81.84 g

Tillimita t-temperatura

-40 grad ... 125 grad

ROHS Status ta 'Konformità

Konformi mal-eżenzjoni

Eżenzjoni tar-ROHS (jekk applikabbli / magħruf)

6c

Jilħaq SVHC

Ċomb 7439-92-1
Potassju Perfluorobutane sulfonate 29420-49-3

Scip

e98b2b 24- ba 23-41 bf -8 d 19-0 ddA3647412f

Reżistenza kimika

Sustanza: aċetun

Reżistenza kimika: reżistenti

Sustanza: ammonja, imxarrab

Reżistenza Kimika: Reżistenti Kundizzjonalment

Sustanza: Petrol

Reżistenza kimika: reżistenti

Sustanza: Benzene

Reżistenza kimika: reżistenti

Sustanza: Żejt tad-diżil

Reżistenza Kimika: Reżistenti Kundizzjonalment

Sustanza: aċidu aċetiku, ikkonċentrat

Reżistenza kimika: reżistenti

Sustanza: idrossidu tal-potassju

Reżistenza Kimika: Reżistenti Kundizzjonalment

Sustanza: metanol

Reżistenza Kimika: Reżistenti Kundizzjonalment

Sustanza: Żejt tal-mutur

Reżistenza Kimika: Reżistenti Kundizzjonalment

Sustanza: Lye, dilwit

Reżistenza kimika: reżistenti

Sustanza: Hydrochlorofluorocarbons

Reżistenza Kimika: Reżistenti Kundizzjonalment

Sustanza: Użu fil-beraħ

Reżistenza Kimika: Reżistenti Kundizzjonalment

Għoli tal-plagg

35.7 mm

Bażi ta 'tul totali

84.5 mm

Wisa '

34 mm

Bg

6

Kulur

Kulur tal-Ħxejjex tal

Taqsima trasversali tal-konduttur

2.5 mm²

Materjal iżolanti

PC tal-fibra tal-ħġieġ imsaħħa (elenkata u UL u ċertifikata bil-ferrovija)

Grupp ta 'materjal iżolanti

Iiia

Saħħa ta 'insulazzjoni

1010 Ω

Duħħan baxx acc. Din en 45545-2

IVA

Materjal

Liga tar-ram

Massimu. Torque għall-kuntatt ewlieni

0. 55 nm

Min. Torque għall-kuntatt ewlieni

0. 5 nm

Numru ta 'arbli

16

Ċikli tal-plagg, fidda

Akbar minn jew daqs 500

Severità tat-tniġġis

3

Kurrent Rated (CUR)

Konnessjoni tal-wajer sezzjoni trasversali AWG: AWG 12

Kurrent Rated: 19.7 a

Wire Connection Cross Sezzjoni AWG: AWG 14

Kurrent Rated: 15 a

Konnessjoni tal-wajer sezzjoni trasversali AWG: AWG 16

Kurrent Rated: 11.3 a

Konnessjoni tal-wajer sezzjoni trasversali AWG: AWG 18

Kurrent Rated: 10.3 a

Konnessjoni tal-wajer sezzjoni trasversali AWG: AWG 20

Kurrent Rated: 8 a

Kurrent Rated (DIN EN 61984

16 A

Kurrent Rated (UR)

Konnessjoni tal-wajer sezzjoni trasversali AWG: AWG 12

Kurrent Rated: 20 a

Wire Connection Cross Sezzjoni AWG: AWG 14

Kurrent Rated: 15 a

Konnessjoni tal-wajer sezzjoni trasversali AWG: AWG 16

Kurrent Rated: 10 a

Konnessjoni tal-wajer sezzjoni trasversali AWG: AWG 18

Kurrent klassifikat: 7 a

Konnessjoni tal-wajer sezzjoni trasversali AWG: AWG 20

Kurrent klassifikat: 5 a

Vultaġġ tal-Impuls Rated (Din EN 61984)

6 kV

Vultaġġ Rated (DIN EN 61984)

500 V

Vultaġġ nominali skond UL / CSA

600 V AC / DC

Serje

Hu

Daqs

6

Finitura tal-wiċċ

Fidda passivata

Tip

Raġel

Tip ta 'konnessjoni

Konnessjoni bil-kamin

Klassifikazzjoni tal-Fjammabbiltà UL 94

V-0

Reżistenza għall-Volum

Inqas minn jew daqs 2 mΩ

Daqs tax-xafra, slotted (konnessjoni PE)

Sd {{0}}. 8 x 4.0

Tip ta 'Konnessjoni PE

Konnessjoni bil-kamin

Kamin tal-iffissar

M 4

Sezzjoni trasversali nominali

4 mm²

Tqaxxir tal-konnessjoni PE

10 mm

Issikkar tat-torque, max. Konnessjoni PE

1.5 nm

Issikka t-torque, min. Konnessjoni PE

1.2 nm

Sezzjoni trasversali tal-wajer, AWG (PE), max.

AWG 12

Sezzjoni trasversali tal-wajer, AWG (PE), min.

AWG 20

Bg

6

Daqs tax-xafra

Daqs Ph1

Daqs tax-xafra, slotted (konnessjoni bil-kamin)

Sd 0. 6 x 3.5

Kamin tal-ikklampjar

M 3

Sezzjoni trasversali tal-konduttur, massimu.

2.5 mm²

Sezzjoni trasversali tal-konduttur, min.

0. 5 mm²

Materjal

Liga tar-ram

Massimu. Torque għall-kuntatt ewlieni

0. 55 nm

Min. Torque għall-kuntatt ewlieni

0. 5 nm

Daqs

6

It-tul tat-tqaxxir, konnessjoni nominali

9 mm

Finitura tal-wiċċ

Fidda passivata

Tip ta 'konnessjoni

Konnessjoni bil-kamin

Reżistenza għall-Volum

Inqas minn jew daqs 2 mΩ

Konnessjoni tal-Wajer Sezzjoni Cross AWG, Max.

AWG 14

Konnessjoni tal-Wajer Sezzjoni trasversali AWG, min.

AWG 20

Sezzjoni trasversali tal-konnessjoni tal-wajer, mitluqin fin, max.

2.5 mm²

Sezzjoni trasversali tal-konnessjoni tal-wajer, mitluqin fin, min.

0. 5 mm²

Taqsima trasversali tal-konnessjoni tal-wajer, mitluqin fin bil-ferrules tal-wajer DIN 46228/4, max.

2.5 mm²

Sezzjoni trasversali tal-wajer, solidu, max.

2.5 mm²

Sezzjoni trasversali tal-wajer, solidu, min.

0. 5 mm²
