Weidmuller ACT20M-AI-AO-S 1176000000

Verżjoni

Amplifikatur ta 'iżolament analogu, konfigurabbli, bi provvista tas-sensuri, input: I / u, output: i / u

Ordni Nru.

1176000000

Tip

ACT20M-AI-AO-S

Gtin (ean)

4032248970063

Qty.

1 oġġetti

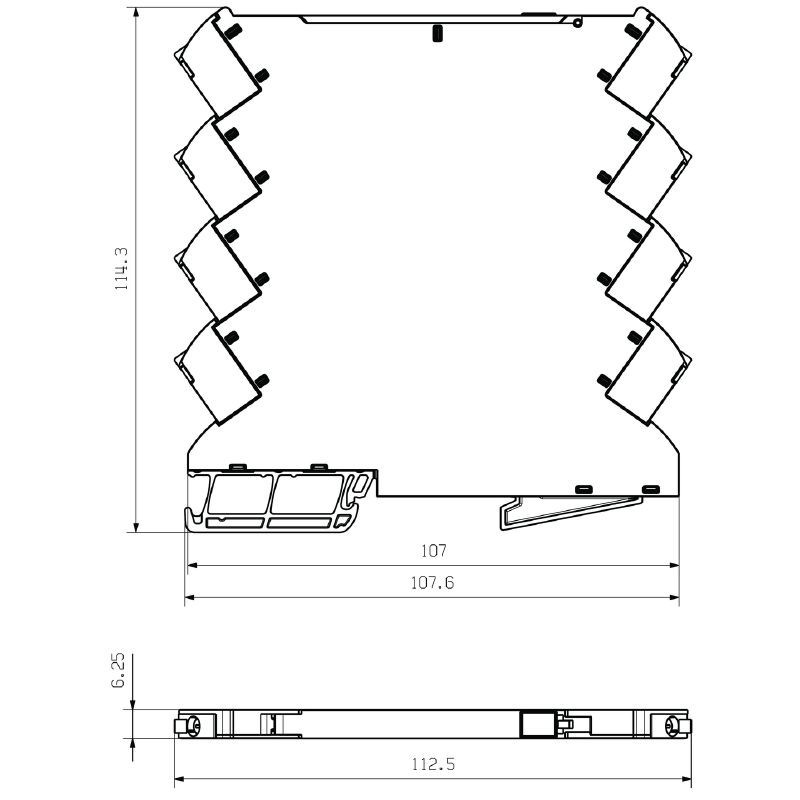

Fond

114.3 mm

Fond (pulzieri)

4.5 pulzier

Għoli

112.5 mm

Għoli (pulzieri)

4.429 pulzier

Wisa '

6.1 mm

Wisa '(pulzieri)

0. 24 pulzier

Piż nett

80 g

Temperatura tal-ħażna

-40 grad ... 85 grad

Temperatura operattiva

-25 grad ... 70 grad

Umdità fit-temperatura operattiva

0 ... 95% (l-ebda kondensazzjoni)

Umdità

40 grad / 93% rel. Umdità, l-ebda kondensazzjoni

Sil f'konformità ma 'IEC 61508

Xejn

Mtbf

78,572 a

ROHS Status ta 'Konformità

Konformi mal-eżenzjoni

Eżenzjoni tar-ROHS (jekk applikabbli / magħruf)

7a, 7ci

Jilħaq SVHC

Ċomb 7439-92-1

Scip

2f6dd 957-421 a -46 db-a 0 c 2- CF1609156924

Kurrent ta 'input

konfigurabbli
0 ... 20 mA
4 ... 20mA

Reżistenza għall-input, kurrent

70 Ω

Reżistenza għall-input, vultaġġ

>500 kΩ

Vultaġġ tad-dħul

konfigurabbli
0(2)…10 V
0(1)…5 V

Numru ta 'inputs

1

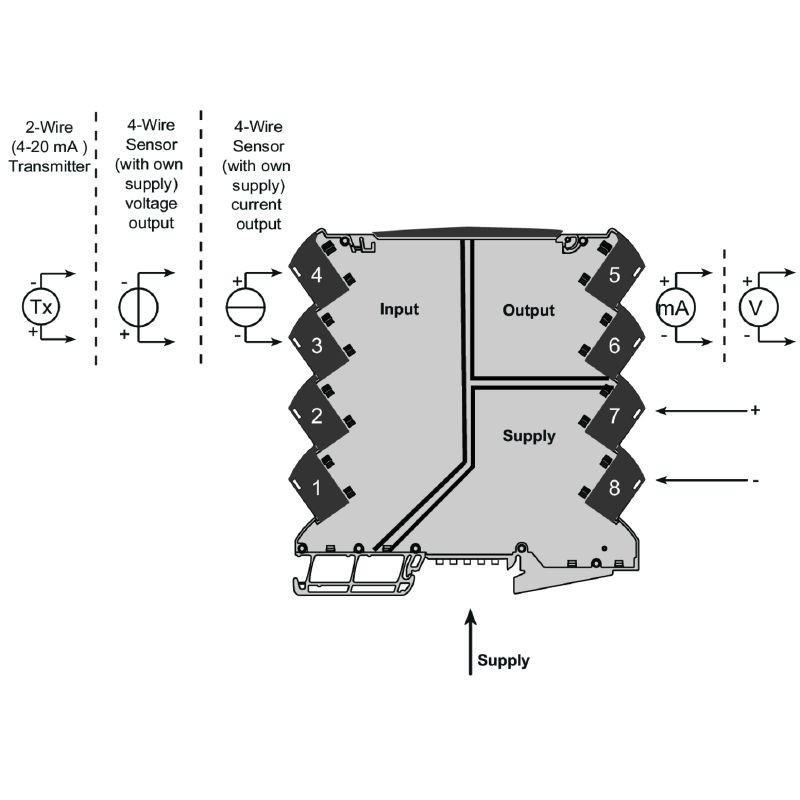

Senser

Sors tal-Vultaġġ
Sors kurrenti
2- trasmettitur tal-wajer (mingħajr provvista ta 'enerġija stess)

Provvista tas-Sensor

>17 V DC f'20 Ma

Qatra ta 'vultaġġ, input tal-kurrent

<1,5 V

Frekwenza Cut-Off (-3 db)

100 Hz

Kurrent ta 'impedenza tat-tagħbija

Inqas minn jew daqs 600 Ω
@ max 23ma

Vultaġġ ta 'impedenza tat-tagħbija

Akbar minn jew daqs 10 kΩ

Numru ta 'outputs

1

Kurrent tal-ħruġ

konfigurabbli
0 ... 20 mA
4 ... 20 mA

Vultaġġ tal-ħruġ, nota

konfigurabbli
0(2)...10 V
0(1)...5 V

Tip

attiv
Il-kontroll konness għandu jkun passiv

Eżattezza

<0.05 % of measuring range

Konfigurazzjoni

Swiċċ dip

Stat tal-kunsinna

Parametri tal-issettjar: input

Konfigurazzjoni: m 0 ... 20 mA

Parametri tal-issettjar: Output

Konfigurazzjoni: 0 ... 20 mA

Stat tal-kunsinna

Input: {{0}} ... 20 mA // output: 0 ... 20 ma

Iżolament galvaniku

3- mod iżolatur

Konsum ta 'enerġija nominali

1.2 VA

Altitudni Operattiva

Inqas minn jew daqs 2000 m

Konsum tal-enerġija, massimu.

1.2 W

Konsum tal-enerġija, tip.

0.84 W

Grad ta 'protezzjoni

L-ammont totali ta' fondi proprji li għandhom jiġu rrapportati f'

Ferrovija

TS 35

Ħin ta 'rispons tal-pass

Inqas minn jew daqs 7 ms

Koeffiċjent tat-temperatura

Inqas minn jew daqs 0. 01% / grad

Provvista ta 'vultaġġ

24 V DC ± 30% fit-terminal jew permezz ta 'xarabank tal-ferrovija CH20M

Standards EMC

En 61326-1

Iżolament galvaniku

3- mod iżolatur

Vultaġġ ta 'insulazzjoni

2.5 Kveff / 1 min.

Severità tat-tniġġis

2

Vultaġġ nominali

300 Veff

Kategorija ta 'vultaġġ ta' mewġa

II

Post ta 'installazzjoni

Apparat installat f'żona sikura, żona 2

Immarkar

II 3 G EX NA IIC T4 GC

Tip ta 'konnessjoni

Konnessjoni bil-kamin

Issikka t-torque, min.

0. 4 nm

Issikkar tat-torque, max.

0. 6 nm

Firxa tal-ikklampjar, konnessjoni nominali

2.5 mm% C2% B2

Medda tal-ikklampjar, min.

0. 5 mm²

Medda tal-ikklampjar, massimu.

2.5 mm% C2% B2

Konnessjoni tal-Wajer Sezzjoni trasversali AWG, min.

AWG 30

Konnessjoni tal-Wajer Sezzjoni Cross AWG, Max.

AWG 14

Standards EMC

En 61326-1

Standards

IEC 61010-1

Informazzjoni dwar il-prodott

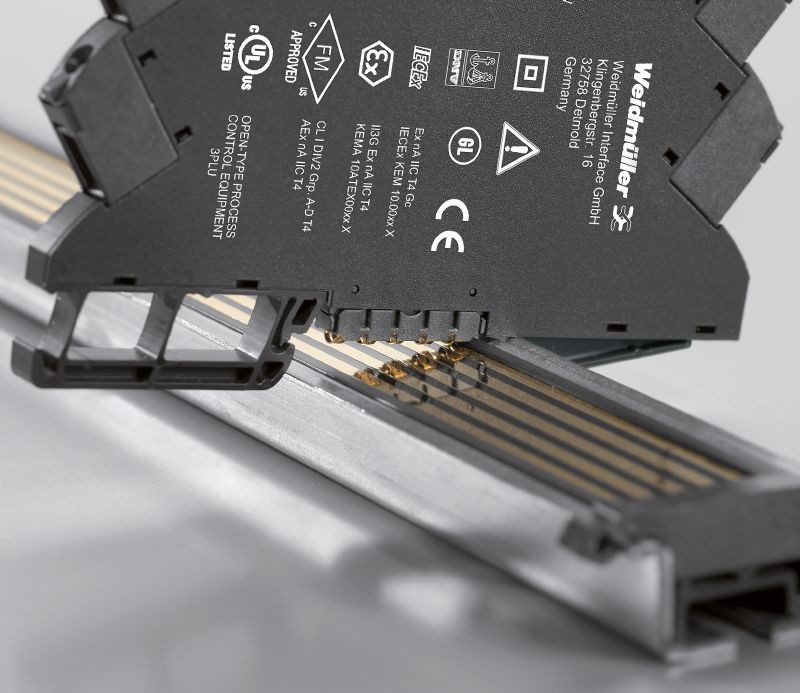

L-amplifikatur tal-iżolament tad-DC konfigurabbli ACT20M-AI-A-S jiżola u jikkonverti sinjali standard analogi. Sinjal ta 'input analogu huwa kkonvertit lineari f'sinjal tal-ħruġ analogu u iżolat galvanikament. L-input jista 'jitħaddem ukoll bħala linja ta' kurrent attiv (il-kurrent tal-linja huwa fornut mill-apparat). Il-provvista tal-enerġija hija iżolata galvanikament mill-input u l-output (3- iżolazzjoni tal-mod) permezz ta 'wajers diretti jew ix-xarabank tal-ferrovija Weidmüller.

L-amplifikatur ta 'l-iżolament DC konfigurabbli ACT20M-AI -2 AO-S joffri l-istess funzjonalità, iżda għandu 2 outputs iżolati galvaniċi ({4- l-iżolament tal-mod).
