Verżjoni

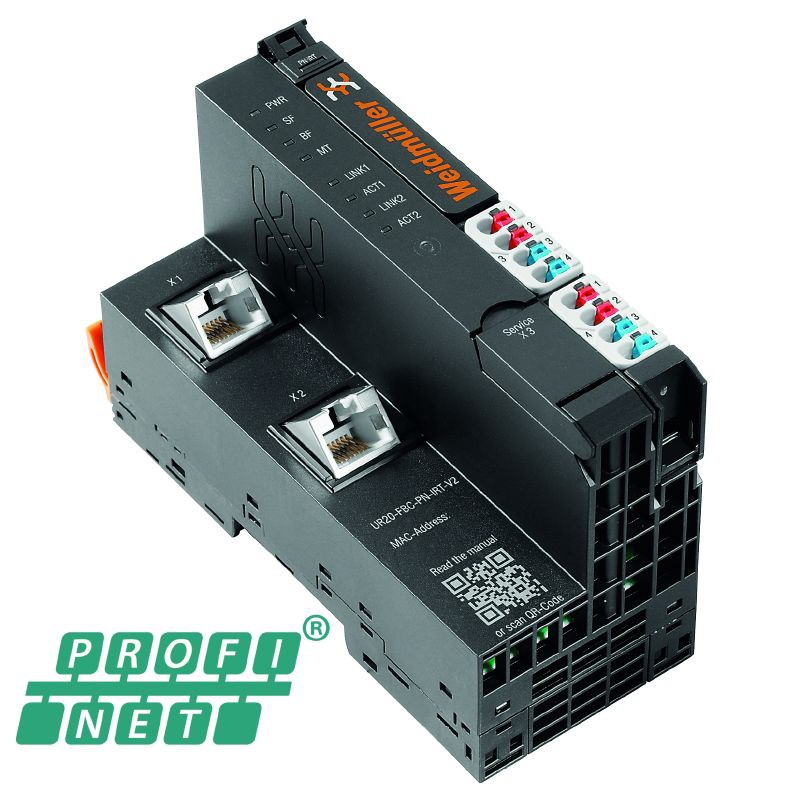

Coupler tal-FieldBus I / O mill-bogħod, IP20, Ethernet, Profinet IRT + RT

Ordni Nru.

2566380000

Tip

Ur 20- FBC-PN-IRT-V2

Gtin (ean)

4050118576030

Qty.

1 oġġetti

Fond

76 mm

Fond (pulzieri)

2.992 pulzier

Għoli

120 mm

Għoli (pulzieri)

4.724 pulzier

Wisa '

52 mm

Wisa '(pulzieri)

2.047 pulzier

Dimensjoni tal-immuntar - għoli

128 mm

Piż nett

247 g

Temperatura tal-ħażna

-40 grad ... +85 grad

Temperatura operattiva

-20 grad ... +60 grad

ROHS Status ta 'Konformità

Konformi mal-eżenzjoni

Eżenzjoni tar-ROHS (jekk applikabbli / magħruf)

7a, 7ci

Jilħaq SVHC

Ċomb 7439-92-1
6,6'-di-tert-butil -2, 2'-Methylenedi-p-cresol 119-47-1

Scip

98e19a7e -033 b -4 e {68-93 e 3- c47b30de875e

Tip ta 'konnessjoni

Imbotta

Sezzjoni trasversali tal-konnessjoni tal-wajer, mitluqin fin, max.

1.5 mm²

Sezzjoni trasversali tal-konnessjoni tal-wajer, mitluqin fin, min.

0. 14 mm²

Sezzjoni trasversali tal-wajer, mitluqin fin, max. (AWG)

AWG 16

Taqsima trasversali tal-wajer, mitluqin fin, min. (AWG)

AWG 26

Sezzjoni trasversali tal-wajer, solidu, max.

1.5 mm²

Sezzjoni trasversali tal-wajer, solidu, max. (AWG)

AWG 16

Sezzjoni trasversali tal-wajer, solidu, min.

0. 14 mm²

Sezzjoni trasversali tal-wajer, solidu, min. (AWG)

AWG 26

Umdità tal-arja (operazzjoni)

10% sa 95%, li ma jikkondensax skont din en 61131-2

Umdità tal-arja (ħażna)

10% sa 95%, li ma jikkondensax skont din en 61131-2

Umdità bl-ajru (trasport)

10% sa 95%, li ma jikkondensax skont din en 61131-2

Pressjoni tal-arja (operazzjoni)

Ikbar minn jew daqs 795 hpa (għoli inqas minn jew daqs 2000 m) skont din en 61131-2

Pressjoni tal-arja (ħażna)

1 0 13 HPa (għoli 0 m) sa 700 hpa (għoli 3000 m) skont din en en 61131-2

Pressjoni tal-arja (trasport)

1 0 13 HPa (għoli 0 m) sa 700 hpa (għoli 3000 m) skont din en en 61131-2

Severità tat-tniġġis

2

Ferrovija

TS 35

Xokk

15 g fuq 11 ms, nofs mewġa tas-sinus, acc. lil IEC 60068-2-27

Kategorija ta 'vultaġġ ta' mewġa

II

Vultaġġ tat-test

500 V

Klassifikazzjoni tal-Fjammabbiltà UL 94

V-0

Reżistenza għall-vibrazzjoni

5 Hz inqas minn jew ugwali għal F inqas minn jew daqs 8.4 Hz: 3. {5- amplitudni mm skont iEC 60068-2-6
8.4 Hz inqas minn jew ugwali għal F inqas minn jew daqs 150 Hz: 1 g aċċellerazzjoni skont kull IEC 60068-2-6

Konsum attwali minn iSys, tip.

100 mA

Għalf kurrent għal iFi(Triq tal-kurrent tal-input), massimu.

10 A

Għalf kurrent għal iBarra(Path kurrenti tal-ħruġ), max.

10 A

Kurrent tal-għalf għas-sistema, massimu.

4 A

Vultaġġ tal-provvista għall-outputs

24 V DC +20% / -15%

Sistema ta 'vultaġġ tal-provvista u inputs

24 V DC +20% / -15%

Provvista ta 'vultaġġ

24 V DC +20% / -15%
permezz tas-sistema xarabank

Interfaċċa tal-konfigurazzjoni

Micro USB 2. 0

Tip ta 'konnessjoni

Konnetturi plug-in 2x RJ45

Dejta dijanjostika

1,485 byte

Startup veloċi

IVA

Protokoll tal-bus bus

PROFINET IRT + RT

Interface

Xarabank tas-Sistema U-Remote

massimu. numru ta 'moduli

64

Tip ta 'modulu

Coupler tal-linja

Dejta tal-parametri

1,485 byte

Dejta tal-proċess

1,024 byte

Sistema ta 'Profinet Redundancy S2 Disponibbli

IVA

Rata ta 'trasmissjoni ta' xarabank fuq il-post, massimu.

100 mbit / s

Veloċità tat-trasmissjoni ta 'System Bus, Max.

48 mbit / s

Tip ta 'protokoll ta' sensja

MRP

Informazzjoni dwar il-prodott

Il-parentesi tat-tarf li jaqblu huma inklużi mal-coupler.
