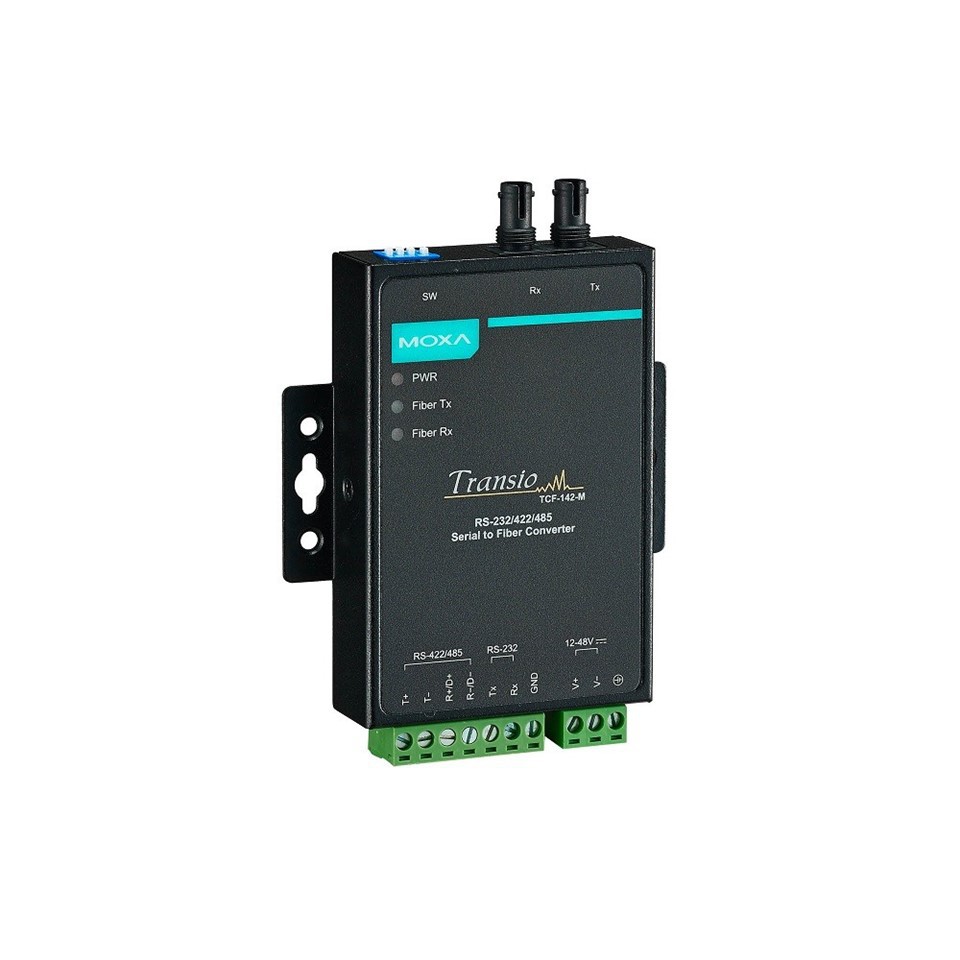

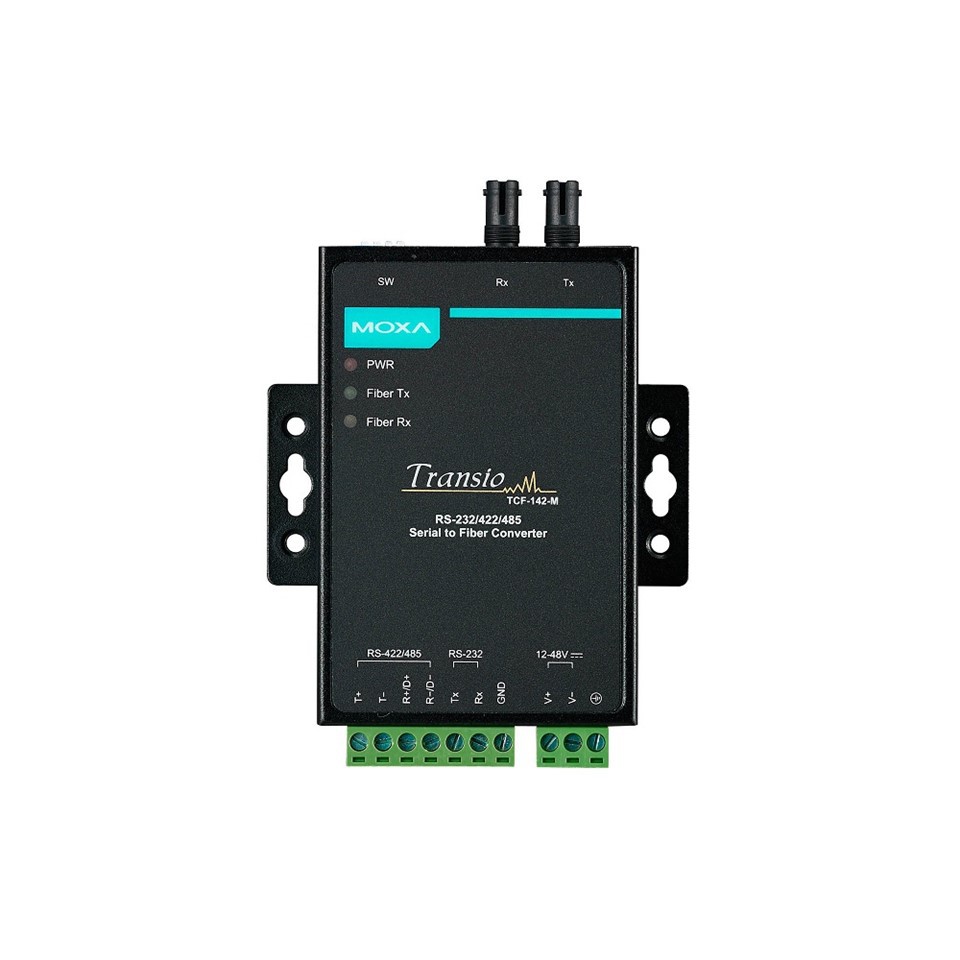

MoxaTcf -142- m-sc-tRs -232 / 422/485 għal konvertituri tal-fibra
Karatteristiċi u Benefiċċji
- Trasmissjoni taċ-ċirku u punt għal punt
- Testendi Rs -232 / 422/485 trasmissjoni sa 40 km b'modalità waħda (tcf - 142- s) jew 5 km b'ħafna modi (tcf {-142-}} m)
- Tnaqqas l-interferenza tas-sinjal
- Tipproteġi kontra interferenza elettrika u korrużjoni kimika
- Jappoġġja lil Baudrates sa 921.6 kbps
- Mudelli ta 'temperatura wiesgħa disponibbli għal -40 sa 75 grad ambjenti
Introduzzjoni
MoxA TCF -142- Media Media Converters huma mgħammra b'ċirkwit ta 'interface multiplu li jista' jimmaniġġa Rs -232 jew Rs -422} / 485 interfaces serjali u b'ħafna modi jew fibra b'modalità waħda. Il-konvertituri MoxA TCF -142- M-SC-T jintużaw biex jestendu t-trasmissjoni tas-serje sa 5 km (TCF -142- m b'fibra multi-modalità). MoxA TCF -142- M-SC-T konvertituri jistgħu jiġu kkonfigurati biex jikkonvertu jew sinjali Rs -232, jew Rs -422} / 485 sinjali, iżda mhux it-tnejn fl-istess ħin.
Awtomatiku Baudrat Sejbien
Il-konvertituri MoxA TCF -142- M-SC-T jistgħu jindividwaw awtomatikament il-baudrat tas-serje, li hija karatteristika estremament konvenjenti. Anke jekk il-baudrat ta 'apparat jinbidel, is-sinjal xorta se jiġi trasmess permezz tal-konvertitur tal-midja mingħajr ebda telf ta' dejta.
Ċirku Operazzjoni
Il-konvertituri MoxA TCF -142- M-SC-T jistgħu jintużaw biex jgħaqqdu apparati serjali ma 'ċirku tal-fibra. Biex tifforma ċ-ċirku, qabbad il-port TX ta 'TCF wieħed -142 mal-port Rx ta' konvertitur ġirien. Ladarba ċ-ċirku huwa stabbilit, sempliċement uża l-iswiċċijiet DIP biex tikkonfigura l-konvertituri TCF -142- M-SC-T għall-modalità Ring. Meta nodu wieħed jittrasmetti sinjal, is-sinjal jivvjaġġa madwar iċ-ċirku sakemm jerġa 'lura lejn l-unità li tittrasmetti, li mbagħad timblokka s-sinjal. Bil-MOXA TCF -142- M-SC-T, tista 'twaqqaf ċrieki tal-fibra li għandhom ċirkonferenza totali sa 100 km.
Awtomatiku Dejta Direzzjoni Kontroll
Kontroll awtomatiku tad-direzzjoni tad-dejta (ADDC) hija soluzzjoni tal-fluss tad-dejta tal-ħardwer żviluppata mill-MOXA biex timmaniġġa Rs -485 kontroll tad-direzzjoni tad-dejta. AddC Senses and Controls Rs -485 Direzzjoni tad-dejta awtomatikament, u tagħmilha bla bżonn li tuża s-sinjal tal-handshaking.
Speċifikazzjonijiet
Serje Interfazzjon
|
LE. ta ' Portijiet |
2 |
||||||||||||||||||||||||||||||||||||||||
|
Standards tas-serje |
Rs -232 Rs -422 Rs -485 |
||||||||||||||||||||||||||||||||||||||||
|
Baudrat |
50 bps sa 921.6 kbps (jappoġġja Baudrates mhux standard) |
||||||||||||||||||||||||||||||||||||||||
|
Fluss Kontroll |
Addc (kontroll awtomatiku tad-direzzjoni tad-dejta) għal Rs -485 |
||||||||||||||||||||||||||||||||||||||||
|
Ottiku Fibra |
|
||||||||||||||||||||||||||||||||||||||||
|
Iġbed Għoli / baxx Resister għal Rs-485 |
1 kilohm, 150 kilohms |
||||||||||||||||||||||||||||||||||||||||
|
Rs -485 Dejta Direzzjoni Kontroll |
ADDC (Kontroll awtomatiku tad-Direzzjoni tad-Dejta) |
||||||||||||||||||||||||||||||||||||||||
|
Terminatur għal Rs-485 |
N / a, 120 ohm, 120 kilo-ohms |
||||||||||||||||||||||||||||||||||||||||
|
Konnettur |
7- blokka tat-terminal tal-pin |
||||||||||||||||||||||||||||||||||||||||
|
Latenza |
300 ns |
||||||||||||||||||||||||||||||||||||||||
Serje Sinjali
|
Rs-232 |
TXD, RXD, GND |
|
Rs-422 |
Tx +, tx-, rx +, rx-, gnd |
|
Rs -485-4w |
Tx +, tx-, rx +, rx-, gnd |
|
Rs -485-2w |
Data +, data-, gnd |
Qawwa Parametri
|
LE. ta ' Qawwa Sorsi |
1 |
|
Input Kurrent |
70 sa 140 mA @ 12 sa 48 vdc |
|
Input Vultaġġ |
12 sa 48 VDC |
|
Tagħbija żejda Kurrent Protezzjoni |
Appoġġjat |
|
Qawwa Konnettur |
Blokka terminali |
|
Qawwa Konsum |
70 sa 140 mA @ 12 sa 48 vdc |
|
Opposti Polarità Protezzjoni |
Appoġġjat |
Fiżiku Karatteristiċi
|
IP Klassifikazzjoni |
IP30 |
|
Akkomodazzjoni |
Metall |
|
Dimensjonijiet (bi widnejn |
9 0 x 100 x 22 mm (3.54 x 3.94 x 0.87 in) |
|
Dimensjonijiet (mingħajr widnejn |
67 x 1 0 0 x 22 mm (2.64 x 3.94 x 0.87 in) |
|
Piż |
32 0 g (0.71 lb) |
|
Installazzjoni |
Immuntar mal-ħajt |
Ambjentali Limiti
|
Topera Temperatura |
Mudelli Standard: {0 sa 60 grad (32 sa 140 grad F) Temp wiesa '. Mudelli: -40 sa 75 grad (-40 sa 167 grad f) |
|
Ħażna Temperatura (Pakkett inklużi) |
-40 sa 85 grad (-40 sa 185 grad F) |
|
Ambjentali Relattiv Umdità |
5 sa 95% (li ma jikkondensax) |
Standards u Ċertifikazzjonijiet
|
EMC |
EN 55032/35 |
|
Emi |
CISPR 32, FCC Parti 15B Klassi A |
|
L-Awtorità tal-Approvazzjoni tat-T |
IEC 61000-4-2 ESD: Kuntatt: 4 kV; Arja: 8 kV IEC 61000-4-3 RS: 80 MHz sa 1 GHz: 10 V / M IEC 61000-4-4 eft: qawwa: 1 kV IEC 61000-4-5 Surge: Power: 1 KV IEC61000-4-6 CS: 3 V IEC 61000-4-8 pfmf |
|
Ambjentali Ittestjar |
IEC 60068-2-1 IEC 60068-2-2 IEC 60068-2-3 |
|
Sigurtà |
Ul 60950-1 |
|
Vibrazzjoni |
IEC 60068-2-6 |
Mtbf
|
Ħin |
780,480 siegħa |
|
Standards |
Telcordia (Bellcore), Gb |
Pakkett Kontenut
|
Apparat |
1 x TCF -142 Converter tas-Serje |
|
Installazzjoni Kitt |
1 x stand tal-gomma |
|
Dokumentazzjoni |
1 x Gwida ta 'Installazzjoni Quick 1 x Karta tal-Garanzija |

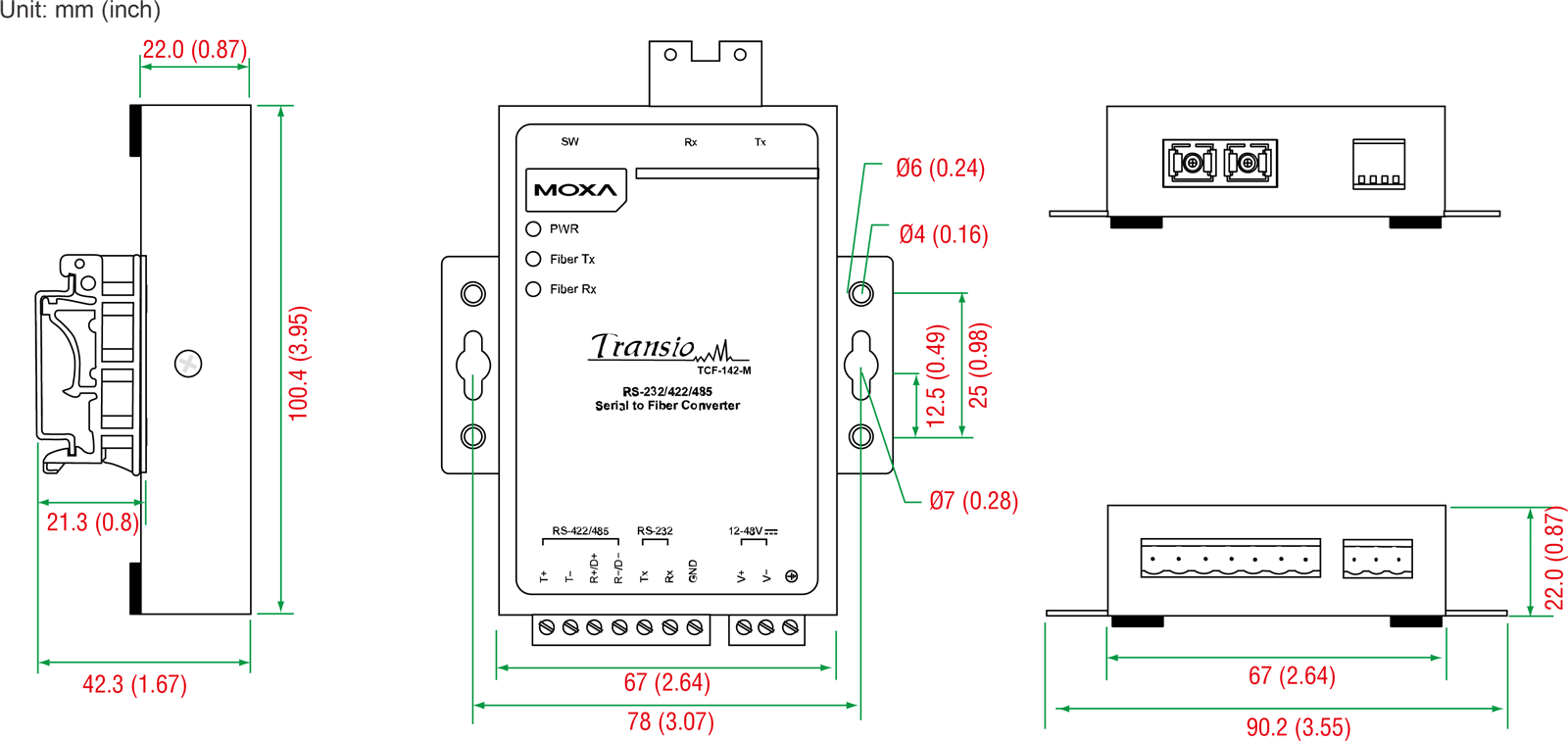

Dimensjonijiet
 |
Tordna Informazzjoni
|
Mudell Isem |
Topera Temp. |
Fibra Modulu Tip |
|
Tcf -142- m-st |
0 sa 60 grad |
ST multi-modalità |
|
Tcf -142- m-sc |
0 sa 60 grad |
SC multi-modalità |
|
Tcf -142- S-st |
0 sa 60 grad |
STOM-MODE ST |
|
TCF -142- S-SC |
0 sa 60 grad |
SC-modalità waħda |
|
TCF -142- M-ST-T |
-40 sa 75 grad |
ST multi-modalità |
|
Tcf -142- m-sc-t |
-40 sa 75 grad |
SC multi-modalità |
|
TCF -142- S-ST-T |
-40 sa 75 grad |
STOM-MODE ST |
|
TCF -142- S-SC-T |
-40 sa 75 grad |
SC-modalità waħda |
Aċċessorji (mibjugħ separatament)
Din-rail Immuntar Settijiet
|
DK35A |
Kit tal-Immuntar Din-Rail, 35 mm |
Qawwa Adapters
|
PWR -12150- WPUSJP-S2 |
Nisfruttaw il-plug tal-kanna, 12 VDC, 1.5 a, 1 0 0 sa 240 VAC, plug US / JP, temperatura operattiva 0 sa 40 grad |
|
PWR -12150- WPAU-S2 |
Nisfruttaw il-plug tal-kanna, 12 VDC, 1.5 a, 1 0 0 sa 240 Vac, au plug, 0 sa 40 grad temperatura operattiva |
|
Pwr -12150- wpeu-s2 |
Nisfruttaw il-plug tal-barmil, 12 VDC, 1.5 a, 1 0 0 sa 240 VAC, plug tal-UE, 0 sa 40 grad temperatura operattiva |
|
Pwr -12150- wpuk-s2 |
Nisfruttaw il-plug tal-kanna, 12 VDC, 1.5 a, 1 0 0 sa 240 Vac, plug tar-Renju Unit, 0 sa 40 grad temperatura operattiva |
|
Pwr -12150- wpcn-s2 |
Nisfruttaw il-plug tal-kanna, 12 VDC, 1.5 a, 1 0 0 sa 240 VAC, plug CN, 0 sa 40 grad temperatura operattiva |
Qawwa Kurduni
|
CBL-PJTB -10 |
Plagg tal-kanna li ma jissakkarx għal kejbil tal-wajer vojt |
