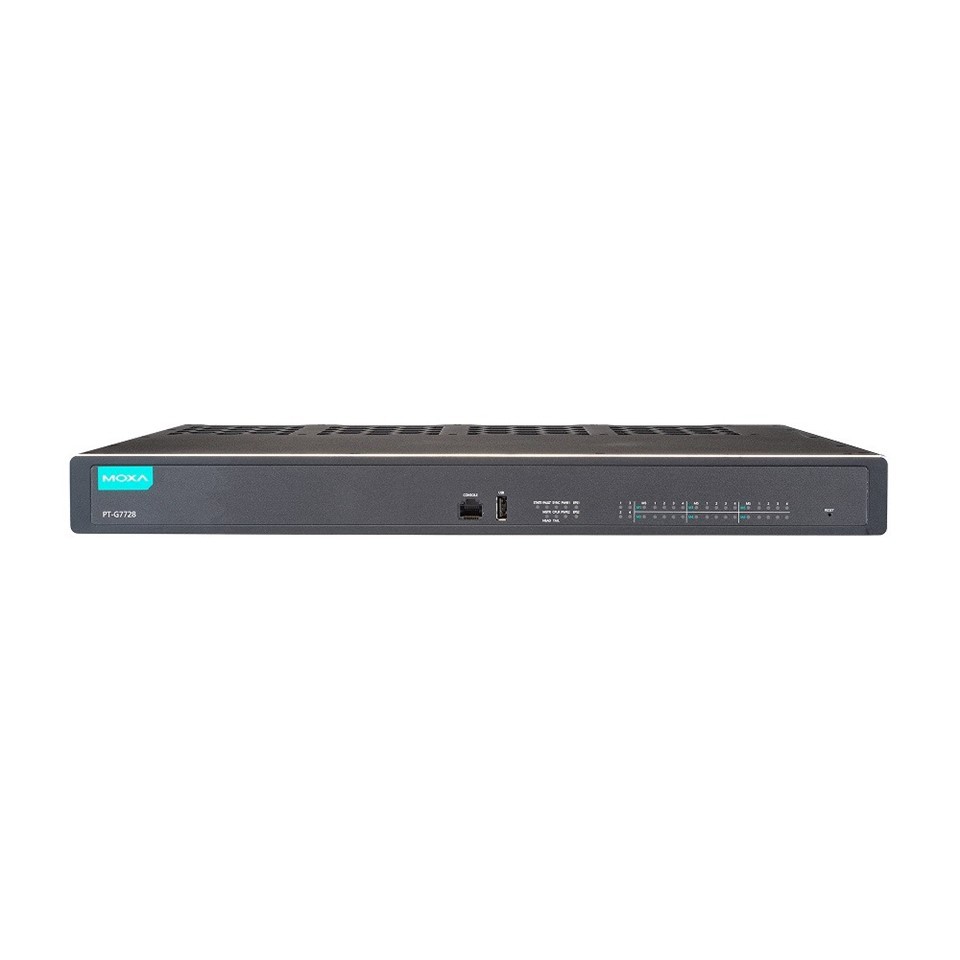

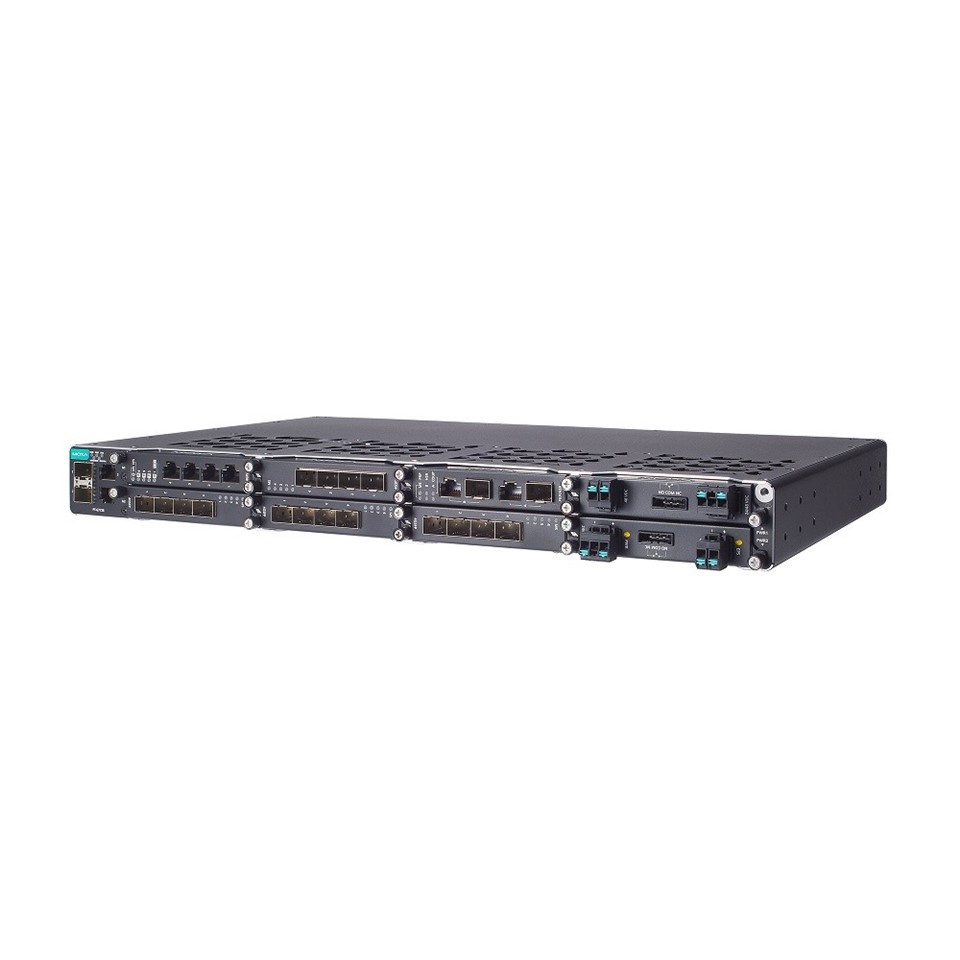

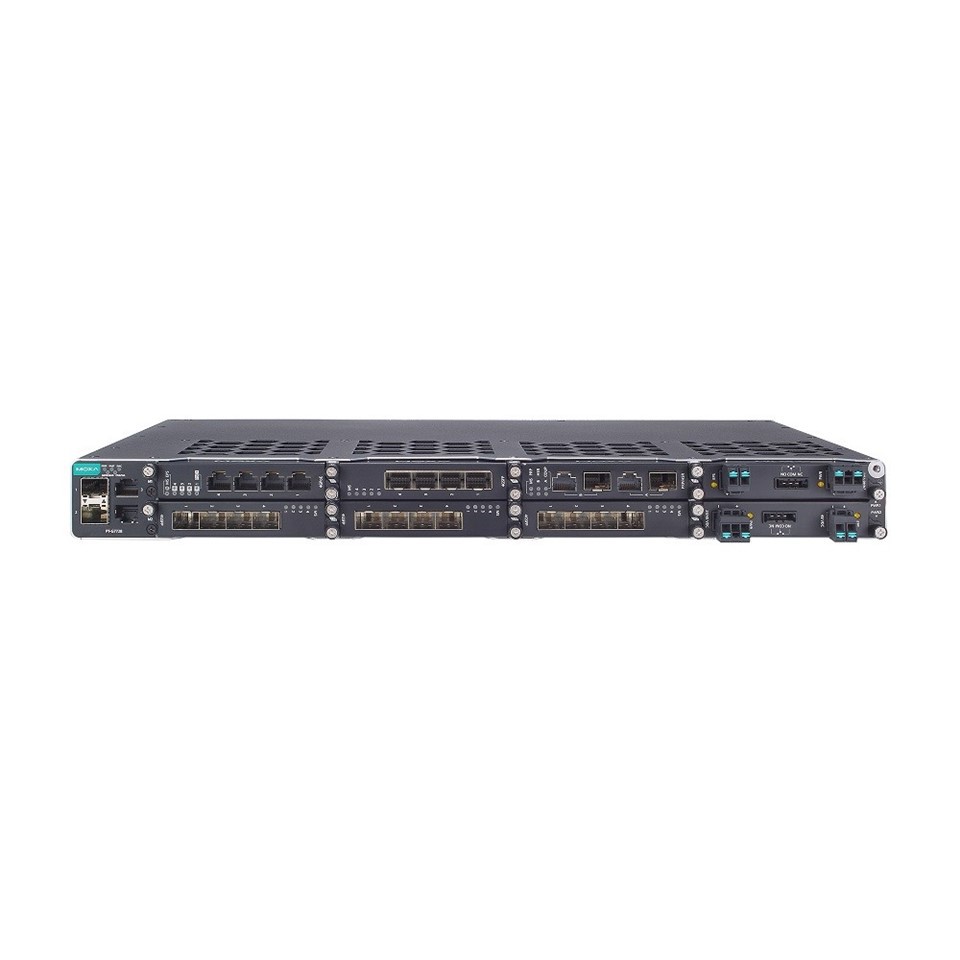

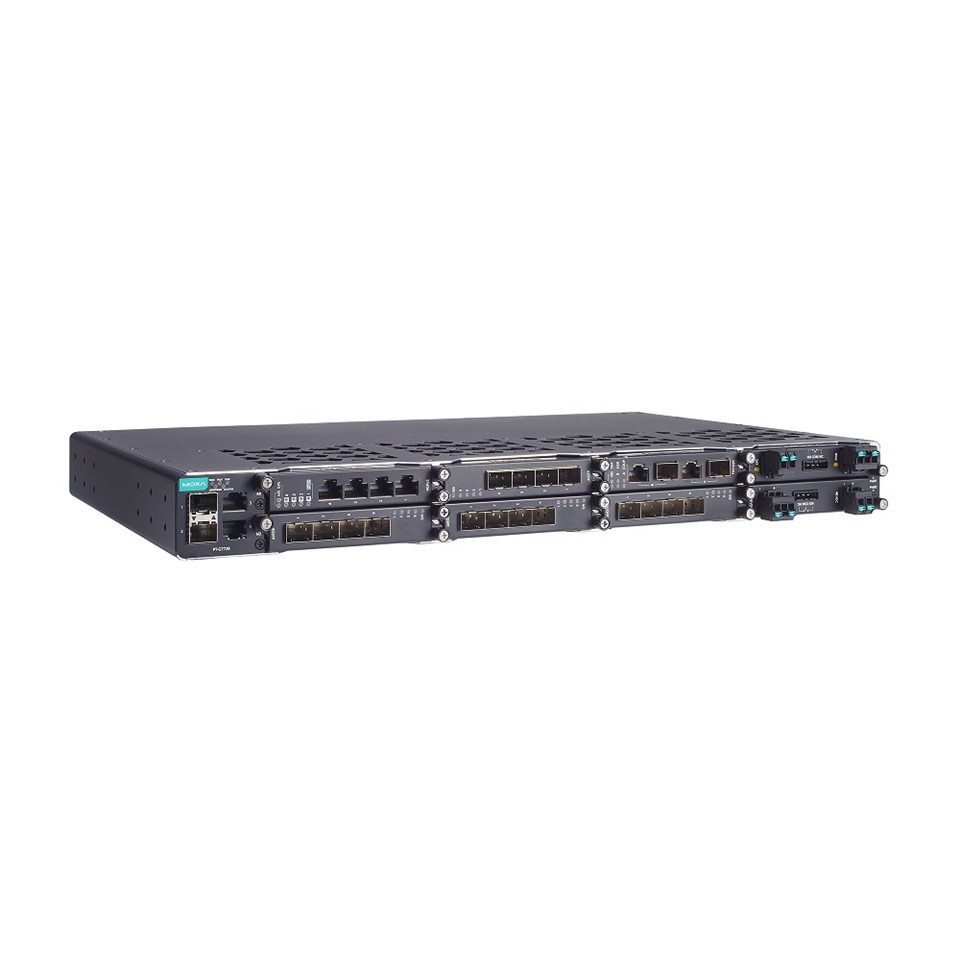

MoxaPT-G7728 SerjeIEC 61850-3 28- Port Saff 2 Swiċċijiet Ethernet Modulari Ġestiti Modulari Sħiħ

Introduzzjoni

L-iswiċċijiet modulari MOXA PT-G7728 jipprovdu sa 28 portijiet gigabit, inklużi 4 portijiet fissi, 6 slots tal-moduli tal-interface, u 2 slots tal-moduli tal-enerġija biex jiżguraw flessibilità suffiċjenti għal varjetà ta 'applikazzjonijiet. Is-serje PT-G7728 hija mfassla biex tissodisfa r-rekwiżiti tan-netwerk li qed jevolvi, inkluż disinn ta 'modulu swappable li jippermettilek tibdel jew iżżid apparat mingħajr ma tagħlaq it-tagħmir tiegħek.

Il-moduli Ethernet multipli (RJ45, SFP, u PoE) u unitajiet ta 'enerġija (24/48 VDC, 110/220 VAC / VDC) jipprovdu flessibilità saħansitra akbar kif ukoll adattabilità għal kundizzjonijiet operattivi differenti. L-iswiċċijiet jappoġġjaw pjattaforma sħiħa ta 'Gigabit li tipprovdi biżżejjed bandwidth biex twaqqaf sinsla Ethernet. Iċ-ċertifikazzjonijiet jinkludu IEC 61850 Edizzjoni 2 Klassi 2 biex tiżgura disponibbiltà għolja u użu wiesa '.

Karatteristiċi u Benefiċċji

IEC 61850-3 Edizzjoni 2 Klassi 2 Konformi
Interfaċċa swappable u moduli ta 'enerġija swappable għal tħaddim kontinwu
Server MMS built-in ibbażat fuq IEC 61850-90-4 Switch Data Modeling for Power SCADA
IEEE 1588 Hardware Time Timbru Appoġġjat
V-ON ™ jiżgura dejta multicast fuq livell millisekonda u rkupru tan-netwerk tal-vidjow

Speċifikazzjonijiet

Ethernet Interface

10/100 / 1000BASET (X) Portijiet (RJ45 konnettur)	2
100 / 1000basesfp Portijiet	2
Modulu	6
Slot Kombinazzjoni	Ara l-iskeda tad-dejta LM -7000 H għall-modulu Ethernet Gigabit u l-Informazzjoni tal-Modulu Poe +
Standards	IEEE 802.3 għal 10baset IEEE 802.3U għal 100BaSet (X) u 100BASEFX IEEE 802.3AB għal 1000BASET (X) IEEE 802.3Z għal 1000BASEX IEEE 802.1d -2004 għal Spanning Tree Protocol IEEE 802.1W għal Protokoll ta 'Siġra Rapida IEEE 802.1p għall-klassi tas-servizz IEEE 802.1Q għal VLAN Tagging IEEE 802.1X għall-awtentikazzjoni IEEE 802.3ad għal zokk tal-port bil-LACP IEEE 802.3x għall-kontroll tal-fluss

Ethernet Softwer Karatteristiċi

Ġestjoni	IPv4 / IPv6, SNMP Inform, SNMPV1 / V2C / V3, DHCP Server / Client, DHCP Għażla 66/67/82, BootP, TFTP, LLDP, RARP, HTTP, HTTPS, Telnet, Control tal-Fluss, Control tal-Fluss, Kontrollur tal-Fluss, KONTROLL TAL-PRESSJONI, KONTROLL TAL-PRESSJONI, DEY, DEY
MIB	MIB-II, MIB bħal Ethernet, Bridge MIB, P-Bridge MIB, Q-Bridge MIB, RSTP MIB, RMON MIB Groups 1, 2, 3, 9, 9
Filtru	IGMP V1 / V2 / V3, GMRP, GVRP, 802.1Q, QINQ VLAN
Sensja Protokolli	Link Aggregazzjoni, MSTP, RSTP, STP, Turbo Chain, Turbo Ring V1 / V2, V-On
Sigurtà	Raġġ, tacacs +, ssh, serratura tal-port, protezzjoni tal-maltempata tax-xandir, awtentikazzjoni mAb, mac twaħħal, lista tal-kontroll tal-aċċess
ĦinĠestjoni	NTP Server / Client, SNTP, IEEE 1588v2 PTP (ibbażat fuq il-ħardwer)
Qawwa Substation	IEC 61850 QoS, Goose Check
Industrijali Protokolli	Ethernet / IP, Modbus TCP

Swiċċ Proprjetajiet

Prijorità Kjuwijiet	8
Massimu. LE. ta ' VLANs	512
VLAN ID Firxa	1 sa 4094
IGMP Gruppi	4096
Mac Tabella Daqs	16 K
Pakkett Buffer Daqs	12 mbits
Jumbo Qafas Daqs	9.6 kb

Serje Interface

Console Port

Mikro USB tat-Tip B

USB Interface

Ħażna Port

USB Tip A.

Qawwa Parametri

Input Vultaġġ

Bil-PWR-LV-P48 installat:

24/48 VDC għas-sistema tal-iswiċċ

48 VDC għas-Sistema POE (53 sa 57 VDC huwa rrakkomandat għal apparati POE +)

Bil-PWR-HV-P48 installat:

110/220 VDC / VAC għas-sistema tal-iswiċċ

48 VDC għas-Sistema POE (53 sa 57 VDC huwa rrakkomandat għal apparati POE +)

Topera Vultaġġ

Bil-PWR-LV-P48 installat:

18 sa 72 VDC għas-sistema tal-iswiċċ 46 sa 57 VDC għas-sistemi POE

Bil-PWR-HV-P48 installat:

88 sa 300 VDC, 90 sa 264 VAC għas-sistema tal-iswiċċ 46 sa 57 VDC għal sistemi poe

Input Kurrent

Bil-PWR-LV-P48 installat:

Kurrent tal-Input PWR (Swiċċ tas-Sistema) Max. 0. 49 a @ 24 vdc

Massimu. 0. 25a @ 48 vdc

Kurrent tal-Input EPS (Sistema PoE)

Massimu. 0. 53 a @ 48 vdc

(eskluż il-konsum tal-enerġija ta 'apparati POE)

Bil-PWR-HV-P48 installat:

Kurrent tal-Input PWR (Swiċċ tas-Sistema) Max. 0. 12 a @ 110 vdc

Massimu. 0. 07 a @ 220 vdc

Massimu. 0. 29 A @ 110 Vac

Massimu. 0. 18 A @ 220 Vac

Kurrent tal-Input EPS (Sistema PoE)

Massimu. 0. 53 a @ 48 vdc

(eskluż il-konsum tal-enerġija ta 'apparati POE)

Fiżiku Karatteristiċi

IP Klassifikazzjoni	IP30
Dimensjonijiet	443 x 44 x 280 mm (17.44 x 1.73 x 11.02 in)
Piż	3080 g (6.8 lb)
Installazzjoni	19- Inch immuntar rack

Ambjentali Limiti

Topera Temperatura	-40 sa 85 grad (-40 sa 185 grad F)
Ħażna Temperatura (Pakkett inklużi)	-40 sa 85 grad (-40 sa 185 grad F)
Ambjentali Relattiv Umdità	5 sa 95% (li ma jikkondensax)

Standards u Ċertifikazzjonijiet

EMC	EN 55032/24
Emi	CISPR 32, FCC Parti 15B Klassi A
EMS	IEC 61000-4-2 ESD: Kuntatt: 8 kV; Arja: 15 kV IEC 61000-4-3 RS: 80 MHz sa 1 GHz: 20 V / M IEC 61000-4-4 eft: qawwa: 4 kV; Sinjal: 4 kV IEC 61000-4-5 Surge: Power: 4 kV; Sinjal: 4 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 pfmf
Qawwa Substation	IEC {{0}} edizzjoni 2.0 Klassi 2, IEEE 1613
Ferrovija	En 50121-4
Sigurtà	En 62368-1, ul 62368-1

Mtbf

Ħin	449,542 siegħa
Standards	Telcordia (Bellcore), Gb

Pakkett Kontenut

Apparat	1 x PT-G7728 SIGWE SIGHT
Kejbil	Kejbil USB (Tip A Male to Micro USB Tip B)
Installazzjoni Kit	2 x Cap, għall-port USB mikro-B 1 x Cap, metall, għal ABC -02 Port tal-Ħażna USB 2 x widna li timmonta l-ixkafef 2 x għatu, plastik, għal slot SFP
Dokumentazzjoni	1 x Gwida ta 'Installazzjoni Quick 1 x Karta tal-Garanzija 1 x tabella ta 'żvelar ta' sustanzi 1 x Ċertifikati tal-prodott ta 'spezzjoni ta' kwalità, Ċiniż simplifikat 1 x Avviż tal-Prodott, Ċiniż Simplifikat
Nota	Moduli SFP, moduli mis-serje LM -7000 H Moduli, u / jew moduli mis-serje tal-modulu tal-qawwa PWR jeħtieġ li jinxtraw separatament għall-użu ma 'dan il-prodott.

Tordna Informazzjoni

Mudell Isem

Saff

100 / 1000base SFP

Slots

10/100 / 1000BASET (X)

Portijiet RJ45 Konnettur

Poe Portijiet, 10/100/ 1000base T(X)

RJ45 Konnettur

Topera Temp.

PT-G7728

2 sa 26

0 sa 24

-40 sa 85 grad

Aċċessorji (mibjugħ separatament)

Lm -7000 h Modulu Serje

Lm -7000 h -4 gpoe	Modulu Gigabit Ethernet għal serje PT-G7728 / G7828 b '4 10 / 100/1000 Baset (x) Poe / Poe + Ports
Lm -7000 h -4 gsfp	Modulu Gigabit Ethernet għal serje PT-G7728 / G7828 b '4 100} / 1000Base SFP SLOTS
Lm -7000 h -4 gtx	Modulu Gigabit Ethernet għal serje Pt-G7728 / G7828 b '4 10 / 100/1000 baset (x) portijiet

Ħażna Kits

ABC -02- USB-T

Għodda ta 'backup u restawr tal-konfigurazzjoni, aġġornament tal-firmware, u għodda ta' ħażna ta 'fajls tal-ġurnal għal swiċċijiet u routers Ethernet ġestiti, -40 sa 75 grad operattiv temperatura

SFP Moduli

SFP -1 FELLC-T	Modulu SFP b '1 100 Bażi ta' mod wieħed b'konnettur LC għal trasmissjoni ta '80 km, -40 sa 85 grad ta' temperatura operattiva
Sfp -1 femlc-t	Modulu SFP b '1 100 Bażi Multi-Mode Bil-Konnettur LC għal Trasmissjoni ta' 4 Km, -40 sa 85 grad Temperatura operattiva
SFP -1 FESLC-T	Modulu SFP b '1 100 Bażi ta' mod wieħed b'konnettur LC għal trasmissjoni ta '40 km, -40 sa 85 grad ta' temperatura operattiva
Sfp -1 g10alc	WDM-Type (Bidi) Modulu SFP b '1 1000 Port BasESFP bil-konnettur LC għal 1 0 trasmissjoni km; TX 1310 nm, RX 1550 nm, 0 sa 60 grad temperatura operattiva
Sfp -1 g10alc-t	Modulu SFP tat-tip WDM (bidi) b '1 1000 port BasESFP b'konnettur LC għal trasmissjoni ta '10 km; TX 1310 NM, RX 1550 NM, -40 sa 85 grad Temperatura operattiva
SFP -1 G10BLC	WDM-Type (Bidi) Modulu SFP b '1 1000 Port BasESFP bil-konnettur LC għal 1 0 trasmissjoni km; TX 1550 nm, RX 1310 nm, 0 sa 60 grad temperatura operattiva
SFP -1 G10BLC-T	Modulu SFP tat-tip WDM (bidi) b '1 1000 port BasESFP b'konnettur LC għal trasmissjoni ta '10 km; TX 1550 NM, RX 1310 NM, -40 sa 85 grad temperatura operattiva
Sfp -1 g20alc	WDM-Type (Bidi) Modulu SFP b '1 1000 Port BasESFP bil-konnettur LC għal 2 0 trasmissjoni km; TX 1310 nm, RX 1550 nm, 0 sa 60 grad temperatura operattiva
Sfp -1 g20alc-t	Modulu SFP tat-tip WDM (bidi) b '1 1000 port BaseSFP b'konnettur LC għal trasmissjoni ta '20 km; TX 1310 NM, RX 1550 NM, -40 sa 85 grad Temperatura operattiva
SFP -1 G20BLC	WDM-Type (Bidi) Modulu SFP b '1 1000 Port BasESFP bil-konnettur LC għal 2 0 trasmissjoni km; TX 1550 nm, RX 1310 nm, 0 sa 60 grad temperatura operattiva
SFP -1 G20BLC-T	Modulu SFP tat-tip WDM (bidi) b '1 1000 port BaseSFP b'konnettur LC għal trasmissjoni ta '20 km; TX 1550 NM, RX 1310 NM, -40 sa 85 grad temperatura operattiva
Sfp -1 g40alc	WDM-Type (Bidi) Modulu SFP b '1 1000 Port BaseSFP bil-konnettur LC għal 4 0 trasmissjoni km; TX 1310 nm, RX 1550 nm, 0 sa 60 grad temperatura operattiva
Sfp -1 g40alc-t	Modulu SFP tat-tip WDM (Bidi) bil-port 1 1000 BaseSFP bil-konnettur LC għal trasmissjoni ta '40 km; TX 1310 NM, RX 1550 NM, -40 sa 85 grad Temperatura operattiva
SFP -1 G40BLC	WDM-Type (Bidi) Modulu SFP b '1 1000 Port BaseSFP bil-konnettur LC għal 4 0 trasmissjoni km; TX 1550 nm, RX 1310 nm, 0 sa 60 grad temperatura operattiva
SFP -1 G40BLC-T	Modulu SFP tat-tip WDM (Bidi) bil-port 1 1000 BaseSFP bil-konnettur LC għal trasmissjoni ta '40 km; TX 1550 NM, RX 1310 NM, -40 sa 85 grad temperatura operattiva
Sfp -1 gezxlc	Modulu SFP b '{{0}} port baseezx b'konnettur LC għal trasmissjoni ta' 110 km, 0 sa 60 grad temperatura operattiva
Sfp -1 gezxlc -120	Modulu SFP b '{{0}} port baseezx bil-konnettur LC għal trasmissjoni ta' 120 km, 0 sa 60 grad temperatura operattiva
Sfp -1 glhlc	Modulu SFP b '{{0}} port Baselh bil-konnettur LC għal trasmissjoni ta '30 km, 0 sa 60 grad temperatura operattiva
SFP -1 GLHLC-T	Modulu SFP bil-port 1 1000 Baselh bil-konnettur LC għal trasmissjoni ta '30 km, -40 sa 85 grad temperatura operattiva
Sfp -1 glhxlc	Modulu SFP b '{{0}} port Baselhx bil-konnettur LC għal trasmissjoni ta '40 km, temperatura operattiva 0 sa 60 grad
SFP -1 GLHXLC-T	Modulu SFP bil-port 1 1000 Baselhx bil-konnettur LC għal trasmissjoni ta '40 km, -40 sa 85 grad temperatura operattiva
Sfp -1 glsxlc	Modulu SFP b '{{0}} Port Baselsx b'konnettur LC għal trasmissjoni ta' 500 m, temperatura operattiva 0 sa 60 grad
Sfp -1 glsxlc-t	Modulu SFP b '1 1000 Port Baselsx b'konnettur LC għal trasmissjoni ta' 500 m, -40 sa 85 grad operattiv temperatura
Sfp -1 glxlc	Modulu SFP b '{{0}} port Baselx b'konnettur LC għal trasmissjoni ta '10 km, 0 sa 60 grad temperatura operattiva
Sfp -1 glxlc-t	Modulu SFP b '1 1000 port Baselx b'konnettur LC għal trasmissjoni ta '10 km, -40 sa 85 grad temperatura operattiva
Sfp -1 gsxlc	Modulu SFP b '{{0}} port Basesx b'konnettur LC għal trażmissjoni 300/550 m, temperatura operattiva 0 sa 60 grad
SFP -1 GSXLC-T	Modulu SFP b '1 1000 Port Basesx b'konnettur LC għal trażmissjoni 300/550 M, -40 sa 85 grad ta' temperatura operattiva
Sfp -1 gzxlc	Modulu SFP b '{{0}} port Basezx b'konnettur LC għal trasmissjoni ta '80 km, 0 sa 60 grad temperatura operattiva
Sfp -1 gzxlc-t	Modulu SFP b '1 1000 port basezx b'konnettur LC għal trasmissjoni ta' 80 km, -40 sa 85 grad temperatura operattiva

Qawwa Provvisti

PWR-HV-P48	Modulu tal-Provvista tal-Enerġija għal Serje PT-G7728 / G7828, (110/220 VAC / VDC) bl-input tal-qawwa tas-sistema, relay u input tal-enerġija PoE
PWR-LV-P48	Modulu tal-Provvista tal-Enerġija għal Serje PT-G7728 / G7828, (24/48 VDC) bl-input tal-enerġija tas-sistema, relay u input tal-enerġija POE

Softwer

MxView -50	Softwer tal-Ġestjoni Industrijali tan-Netwerk b'liċenzja għal 50 Nodi (skond l-Indirizz IP)
MxView -100	Softwer tal-Ġestjoni Industrijali tan-Netwerk b'liċenzja għal 100 Nodi (skond l-Indirizz IP)
MxView -250	Softwer tal-Ġestjoni Industrijali tan-Netwerk b'liċenzja għal 250 Nodi (skond l-Indirizz IP)
MxView -500	Softwer tal-Ġestjoni Industrijali tan-Netwerk b'liċenzja għal 500 Nodi (skond l-Indirizz IP)
MxView -1000	Softwer tal-Ġestjoni Industrijali tan-Netwerk b'liċenzja għal 1000 Nodes (skond l-Indirizz IP)
MxView -2000	Softwer tal-Ġestjoni Industrijali tan-Netwerk b'liċenzja għal 2000 Nodi (skond l-Indirizz IP)
Mxview upgrade -50	Espansjoni tal-Liċenzja ta 'Softwer ta' Ġestjoni tan-Netwerk Industrijali MXView b'50 Nodi (skond l-Indirizz IP)
