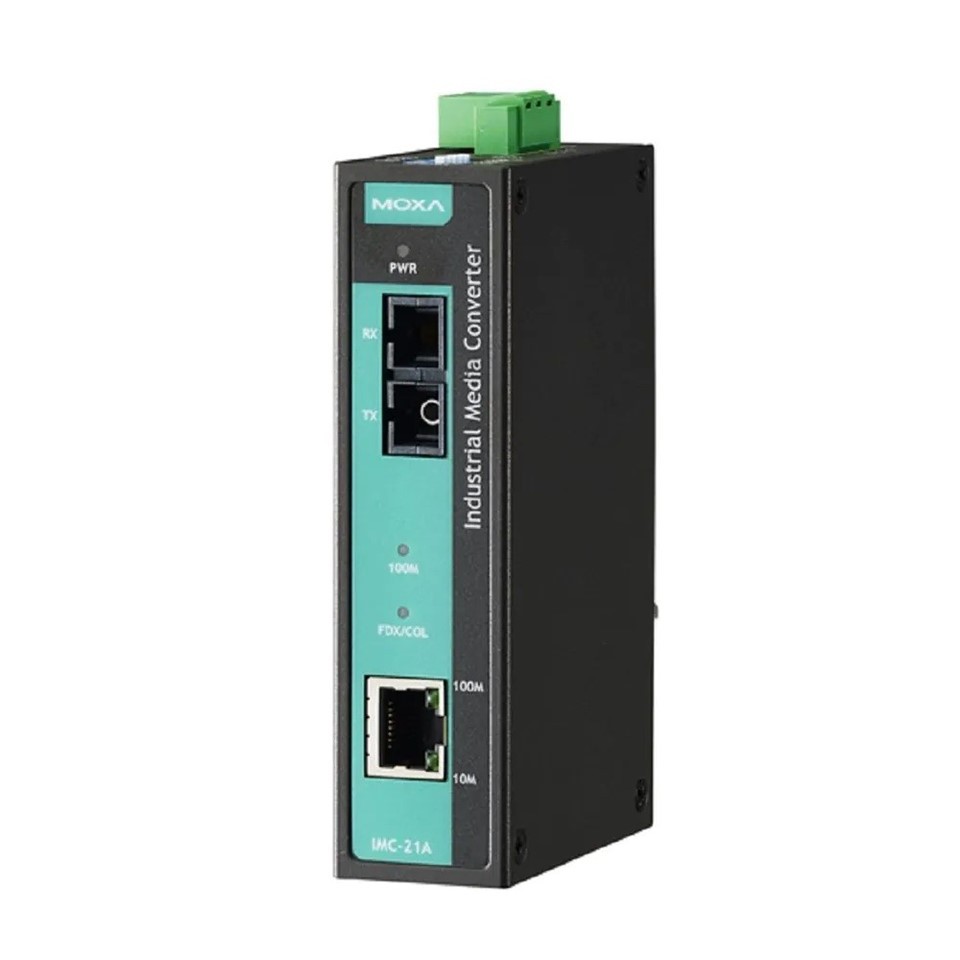

MoxaIMC -21 AS-SC-TIndustrijali 10 / 100Baset (x) -to -100 Basefx Media Converters

Introduzzjoni

Moxa IMC -21 AS-SC-T Converters tal-midja industrijali huma livell ta 'dħul 10 / 100BASET (x) -to -100 konvertituri tal-midja Basefx iddisinjati biex jipprovdu operazzjoni affidabbli u stabbli f'ambjenti industrijali ħorox. Il-konvertituri jistgħu joperaw b'mod affidabbli f'temperaturi li jvarjaw minn -40 sa 75 grad. Id-disinn tal-ħardwer imħatteb jiżgura li t-tagħmir Ethernet tiegħek jista 'jiflaħ għal kundizzjonijiet industrijali eżiġenti. Moxa IMC -21 AS-SC-T konvertituri huma faċli biex jintramaw fuq ferrovija DIN jew f'kaxex ta 'distribuzzjoni.

Karatteristiċi u Benefiċċji

Mod jew mod wieħed jew mod wieħed, b'konnettur SC jew ST Fiber
Pass-through tal-Ħsarat tal-Link (LFPT)
-40 sa 75 grad operattiv fit-temperatura (mudelli)
Swiċċijiet DIP Biex tagħżel FDX / HDX / 10/100 / AUTO / Forza

Speċifikazzjonijiet

Ethernet Interface

10 / 100baset (x) Portijiet (RJ45 konnettur)

100BASEFX Portijiet (Multi-Mod Sc konnettur)

IMC -21 AM-SC / M-SC-T: 1

100BASEFX Portijiet (Multi-Mod St konnettur)

IMC -21 AM-ST / M-ST-T: 1

100BASEFX Portijiet (mod wieħed Sc konnettur)

IMC -21 AS-SC / S-SC-T: 1

Manjetiku Iżolament Protezzjoni

1.5 kV (built-in)

Fibra ottika

		100BASEFX
		Multi-modalità		Mod wieħed
Tip tal-kejbil tal-fibra		OM1	50/125 µm	G.652
			800 MHz x km
Distanza tipika		4 km	5 km	40 km
Tul tal-mewġa	Tipiku (nm)	1300		1310
	TX Firxa (NM)	1260 sa 1360		1280 sa 1340
	RX Firxa (NM)	1100 sa 1600		1100 sa 1600
Enerġija ottika	TX Firxa (DBM)	-10 għal -20		0 għal -5
	Rx Firxa (DBM)	-3 għal -32		-3 għal -34
	Baġit tal-Link (DB)	12		29
	Piena ta 'dispersjoni (DB)	3		1
Nota: Meta tikkonnettja transceiver tal-fibra ta 'mod wieħed, nirrakkomandaw li tuża attenwatur biex tevita ħsara kkawżata minn enerġija ottika eċċessiva. Nota: Ikkalkula d- "distanza tipika" ta 'transceiver speċifiku tal-fibra kif ġej: Baġit tal-Link (DB)> Piena ta' Dispersjoni (DB) + Telf ta 'Rabta Totali (DB).

Qawwa Parametri

Input Kurrent	12 sa 48 VDC, 265 Ma (Max.)
Input Vultaġġ	12 sa 48 VDC
Tagħbija żejda Kurrent Protezzjoni	Appoġġjat
Qawwa Konnettur	Blokka terminali
Reverse Polarità Protezzjoni	Appoġġjat

Fiżiku Karatteristiċi

Akkomodazzjoni	Metall
IP Klassifikazzjoni	IP30
Dimensjonijiet	30 x 125 x 79 mm (1.19 x 4.92 x 3.11 in)
Piż	17 0 g (0.37 lb)
Installazzjoni	Immuntar DIN-rail

Ambjentali Limiti

Topera Temperatura

Mudelli Standard: -10 sa 60 grad (14 sa 140 grad F)

Temp wiesa '. Mudelli: -40 sa 75 grad (-40 sa 167 grad f)

Ħażna Temperatura (Pakkett inklużi)

-40 sa 75 grad (-40 sa 167 grad F)

Ambjentali Relattiv Umdità

5 sa 95% (li ma jikkondensax)

Standards u Ċertifikazzjonijiet

EMC	EN 55032/35
Emi	CISPR 32, FCC Parti 15B Klassi A
EMS	IEC 61000-4-2 ESD: Kuntatt: 6 kV; Arja: 8 kV IEC 61000-4-3 RS: 80 MHz sa 1 GHz: 3 V / M IEC {{0}} eft: qawwa: 1 kv; Sinjal: 0.5 kV IEC 61000-4-5 Surge: Power: 1 kV; Sinjal: 1 kV IEC 61000-4-6 CS: 150 kHz sa 80 MHz: 3 v / m; Sinjal: 3 v / m IEC 61000-4-8 pfmf IEC 61000-4-11
Ambjentali Ittestjar	IEC 60068-2-1 IEC 60068-2-3
Sigurtà	En 60950-1 Ul 60950-1
Vibrazzjoni	IEC 60068-2-6

Mtbf

Ħin	353, 000 hrs
Standards	Mil-hdbk -217 f

Pakkett Kontenut

Apparat

1 x imc -21 konvertitur tas-serje

Dokumentazzjoni

1 x Gwida ta 'Installazzjoni Quick

1 x Karta tal-Garanzija

Dimensjonijiet

Tordna Informazzjoni

Mudell Isem	Topera Temp.	Fibra Modulu Tip
IMC -21 AM-SC	-10 sa 60 grad	SC multi-modalità
IMC -21 am-st	-10 sa 60 grad	ST multi-modalità
IMC -21 AS-SC	-10 sa 60 grad	SC-modalità waħda
IMC -21 AM-SC-T	-40 sa 75 grad	SC multi-modalità
IMC -21 AM-ST-T	-40 sa 75 grad	ST multi-modalità
IMC -21 AS-SC-T	-40 sa 75 grad	SC-modalità waħda
